一．直线导轨的介绍
直线导轨又称滑轨、线性导轨、线性滑轨，用来支撑和引导运动部件按给定的方向做往复直线运动。在相同运动组件体积下，拥有比直线轴承更高的额定负载及运动精度，同时可以承担一定的扭矩负载。如图1、2所示，直线导轨可用作水平空间的重载搬运、精确定位运动及竖直空间的精确导向运动，实现了在较小空间的可靠运动，在机床、电子电器、医疗、机器人行业都有较为广泛的应用。
图1水平应用的直线导轨模块

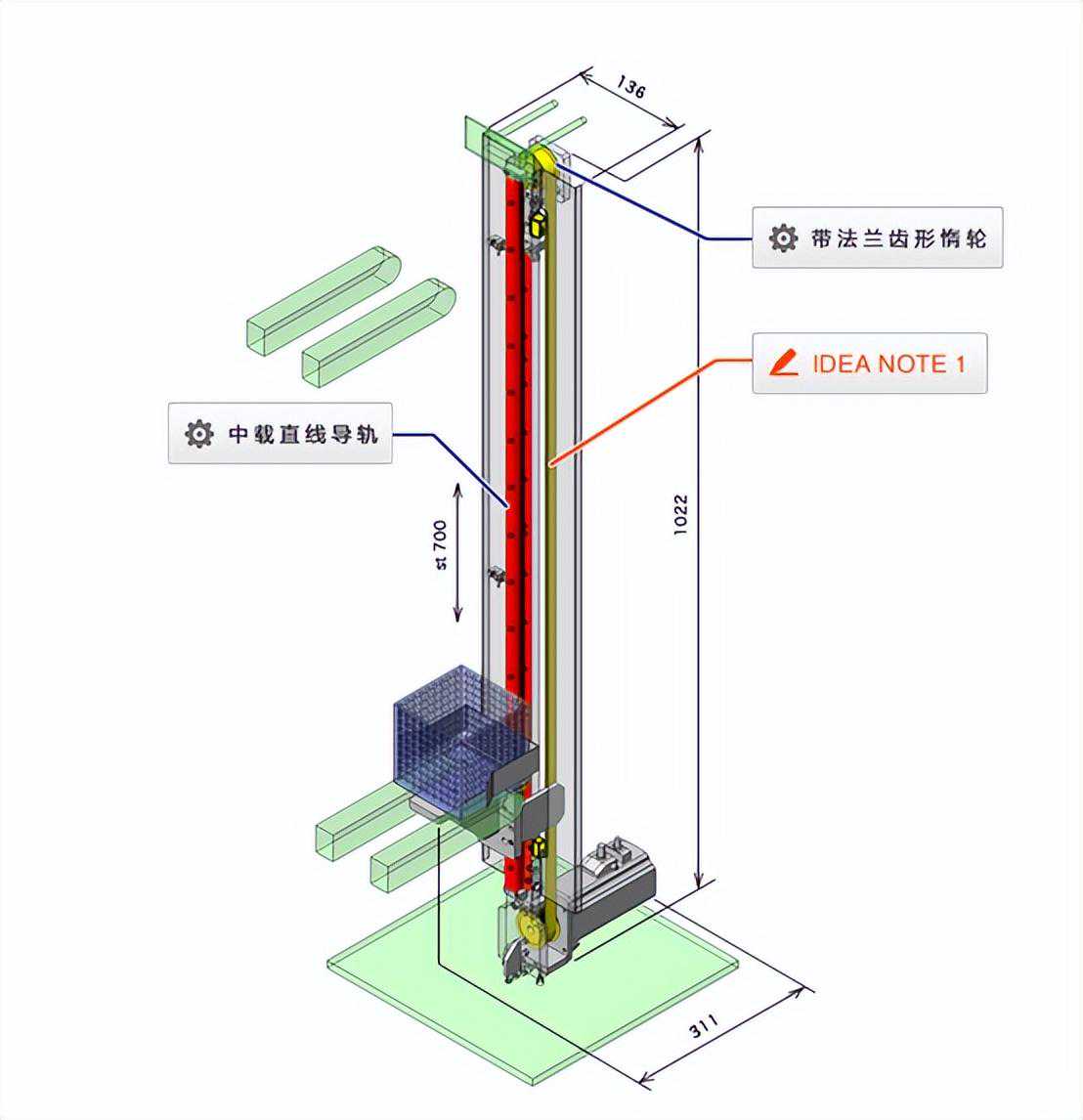

图2垂直应用的直线导轨模块

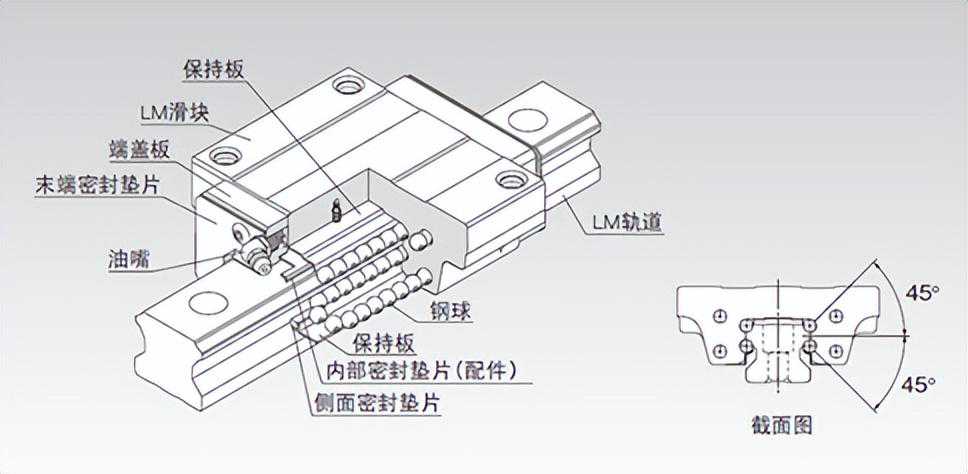

如图3，直线导轨由滑轨、滑块、滚珠、滚珠保持器、回珠槽等组装而成，主要原理是通过回珠槽、滚珠保持器等结构使钢球列作循环运动，从而实现滑块在滑轨上的低摩擦直线运动。这样的结构决定了直线导轨有以下几个基本特点：
特点1：由于是点面接触，所以摩擦阻力很小，可以进行细微的运动，实现控制装置等的高精度定位。
特点2：因为滚珠有自身的滚动槽，转动面的受力会被分散，因此有较大的容许载重。
特点3：直线导轨在运作时不易产生摩擦热量，不易受热变形，因此适用于做高速运动。
特点4：通常各滚珠列的接触角为45°，使滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷。

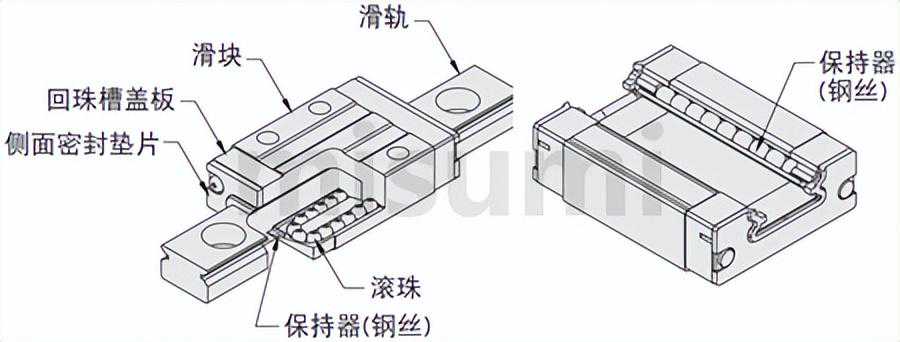

图3直线导轨结构示意
二．直线导轨的分类
根据适用载荷的不同，主要可分为微型及中、重载型。直线导轨主要由滚珠传递载荷，所以微型及中、重载型的区别主要是滚珠的列数不同。如图5、6，微型直线导轨一般有2列钢珠，与轨道面4点接触，结构紧凑；中、重载型直线导轨一般有4列钢珠，提高了承载能力。一般微型直线导轨的基本额定动载荷在10KN以内，中、重载型的基本额定动载荷可高达80KN。

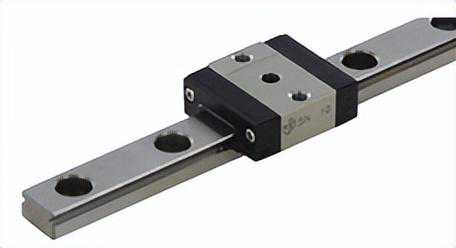

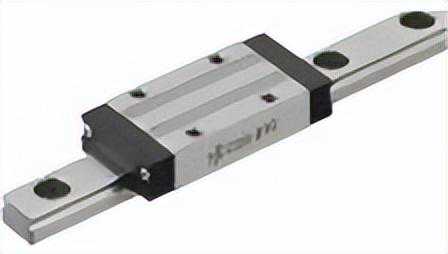

图5微型直线导轨

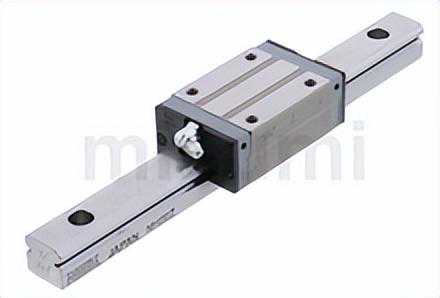

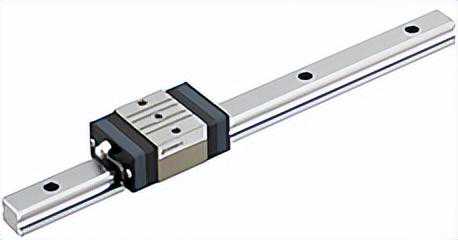

图6中、重载型直线导轨
直线导轨根据轨道宽度及滑块宽度、长度不同，分类如下：

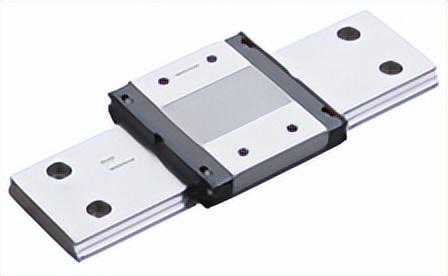

加宽导轨使用场合：
标准导轨的总高和轨道宽度比约为1.1，而加宽轨道的高宽比约为0.65，加宽轨道比标准轨道，总高度下降40%，因此在高度方向有限制的场合，最适合使用加宽轨道；相反，在宽度方向有限制的场合，请使用标准轨道。
另一方面，加宽轨道高宽比降低，相比标准轨道，静态容许力矩增强约1倍以上，刚性大幅提升，最适合重心偏移的结构。
加宽滑块使用场合：
加宽滑块和标准滑块，在基本额定负载和静态容许力矩方面大致一样，没有变化，但是加宽滑块上固定螺栓比标准滑块大，固定强度提高。
各种长度滑块使用场合：
选定轨道之后，用什么长度的滑块，主要考虑方向是滑块越长，基本额定负载和静态容许力矩越大。
三．直线导轨各维度一览表
类别
滑块类型
特点
产品序号
轨道长(mm)
额定动载荷(KN)
滑块宽W(mm)
滑块长L(L1)(mm)
滑块高K(mm)
价格
微型
标准型
业界标准规格中最基本的类型，尺寸种类丰富，性价比高

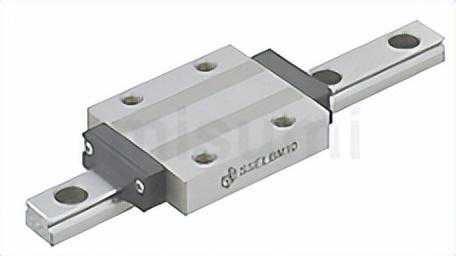

米思米微型直线导轨
标准滑块型（推荐）
25~700
0.3~5.2
12~40
17.4~50
4.5~15
￥176起

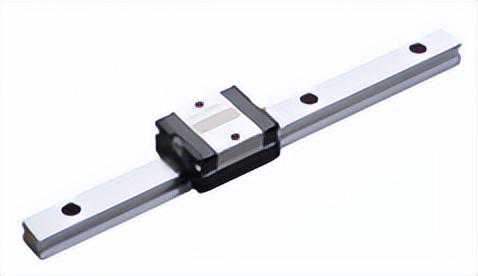

THK微型，SRS型
滑块种类M
50~630
2.69~6.66
20~32
30.8~43
8.5~13.3
￥289起
短型
与滑块标准型比，体积可缩小20%
米思米微型直线导轨
短滑块型
35~670
0.79~3.08
17~32
19.6~32.7
65~12
￥1788起
加宽型
与标准产品相比，螺栓尺寸变大，固定强度提高

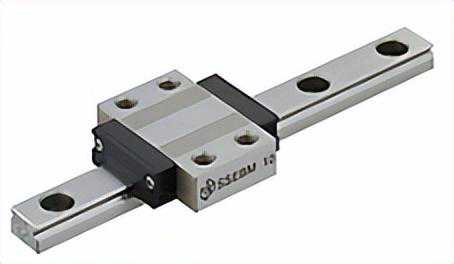

米思米微型直线导轨
滑块加宽标准型
35~700
0.9~5.2
24~54
23.6~50
6.5~15
￥203起
加长型
与标准滑块型相比，额定负载、容许力矩更高
米思米微型直线导轨
滑块加长型
40~700
0.6~7.2
12~40
21~67.7
4.5~15
￥172起
加宽加长型
螺栓尺寸变大，固定强度提高；额定负载、容许力矩更高
米思米微型直线导轨
滑块加宽加长型
40~700
1.6~7.2
24~54
32~67.7
6.5~15
￥265起
定位孔型
有效缩短设备组装工时，并更易于进行重复定位
米思米微型直线导轨
带定位孔短滑块型
35~670
0.79~3.08
17~32
19.6~32.7
6.5~12
￥234起
米思米微型直线导轨
带定位孔标准滑块型
35~700
0.9~5.2
17~40
23.6~50
6.5~15
￥244起
轨道加宽型
与标准产品相比，螺栓尺寸变大，固定强度提高
米思米微型直线导轨
滑轨加宽型，滑块加宽型
50~670
1.4~5.8
36~74
31.1~55
7~13
￥246起
THK微型，SRS型
滑块种类WM
50~630
3.29~9.12
30~60
39~55.5
9.1~13.3
￥327起
耐高温
最高可在150℃的环境下使用
米思米微型直线导轨
耐热型
35~670
0.79~5.8
17~32
19.6~58.3
6.5~12
￥268起
重载型
标准型
用于高精度定位、高负载、高频度驱动
米思米超重载直线导轨
带树脂保持器
220~1960
16.3~35.5
44~90
69.8~98.6
25~33
￥1021起
该款THK产品为世界标准尺寸，且具有自动调心能力，有出色的耐久性

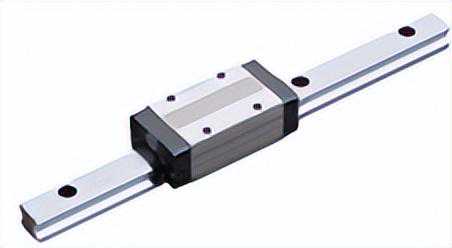

THK，HSR型
滑块种类R
64~1960
8.33~50.2
34~70
56.6~134.8
23.3~47.5
￥370起
该款THK产品为世界标准尺寸，且具有自动调心能力，低重心、高刚性

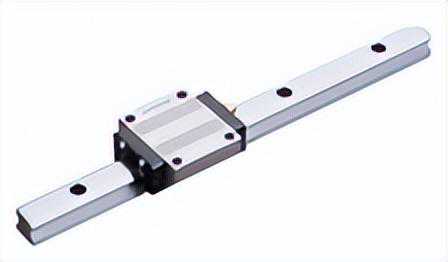

THK，SHS型
滑块种类V
71~1960
14.2~72.9
34~70
64.4~152
21~40.5
￥373起
具有在径向方向上承重能力强的钢球接触构造，适合水平安装下使用
THK，SSR型
滑块种类XW
64~1960
14.7~31.5
34~48
56.9~83
19.5~26.2
￥379起
内建式免润滑系统，高精度、低摩擦系数、低维修成本
ABBA，BR系列
滑块种类R0
80~2200
8.5~48
34~70
66~134.8
28~55
￥167起
ABBA，BR系列
(有法兰螺纹型)
80~2200
8.5~48
47~100
66~134.8
24~48
￥172起
ABBA，BR系列
(无法兰螺纹型)
80~2200
8.5~48
34~70
66~134.8
28~55
￥167起
短型
与滑块标准型比，体积可缩小20%
THK，SSR型
滑块种类XV
47~1960
9.1~21.7
34~48
40.3~60
19.5~26.2
￥328起
ABBA，BR系列
滑块种类
SU(短式无法兰螺纹型)
80~2200
5.2~12.5
34~48
47.6~62.5
24~33
￥151起
加宽型
螺栓尺寸变大，固定强度提高；额定负载、容许力矩更高
THK，HSR型
滑块种类A
64~1960
8.33~50.2
47~100
56.6~134.8
19.3~40.5
￥334起
THK，HSR型
滑块种类B
64~1960
8.33~50.2
47~100
56.6~134.8
19.3~40.5
￥335起
该款THK产品为世界标准尺寸，且具有自动调心能力，低重心、高刚性
THK，SHS型
滑块种类C
71~1960
14.2~72.9
47~100
64.4~152
21~40.5
￥155起
加长型
与标准滑块型相比，额定负载、容许力矩更高
ABBA，BR系列
滑块种类LR
(无法兰螺纹型)
80~2200
8.5~48
34~70
66~134.8
28~55
￥235起
加宽加长型
螺栓尺寸变大，固定强度提高；额定负载、容许力矩更高
THK，HSR型
滑块种类LB
64~1960
8.33~50.2
47~100
56.6~134.8
19.3~40.5
￥421起
定位孔型
有效缩短设备组装工时，并更易于进行重复定位
米思米
中重载直线导轨
100~1960
5~11.7
34~48
41~92.6
20~26.5
￥484起
