冷却塔是一种广泛应用的热力设备，其作用是通过热、质交换将高温冷却水的热量散入大气，从而降低冷却水的温度。
冷却塔的分类--按空气与水接触的方式
湿式冷却塔
•湿式冷却塔：空气和水直接接触进行热、质交换，其热、质交换效率高，冷却水的极限温度为空气湿球温度，缺点在于冷却水存在蒸发损失和飘散损失，并且水蒸发后盐度增加，需要补水。

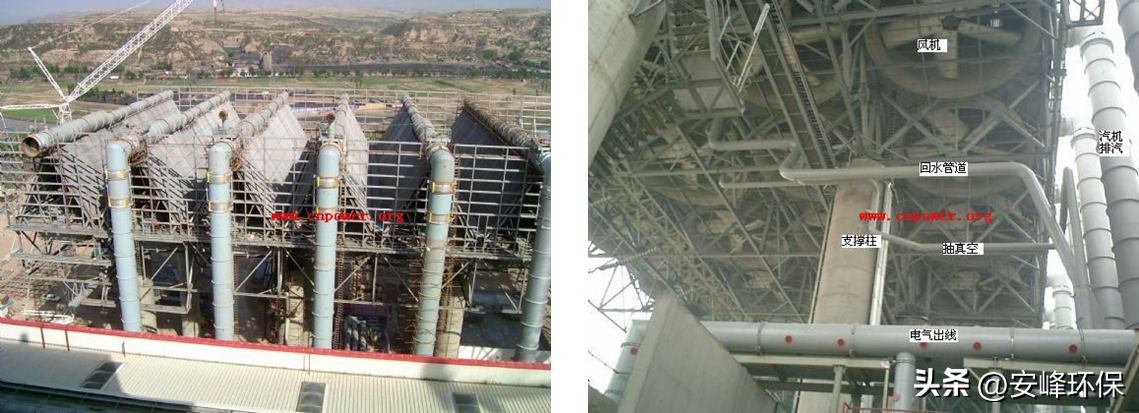

干式冷却塔
•干式冷却塔：水或蒸气与空气间接接触进行热交换，不发生质交换，它主要用于缺水地区及特殊场合，热交换效率一般比较低，并且投资大，耗能高。

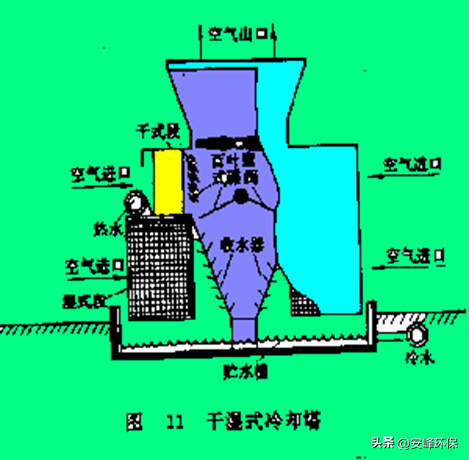

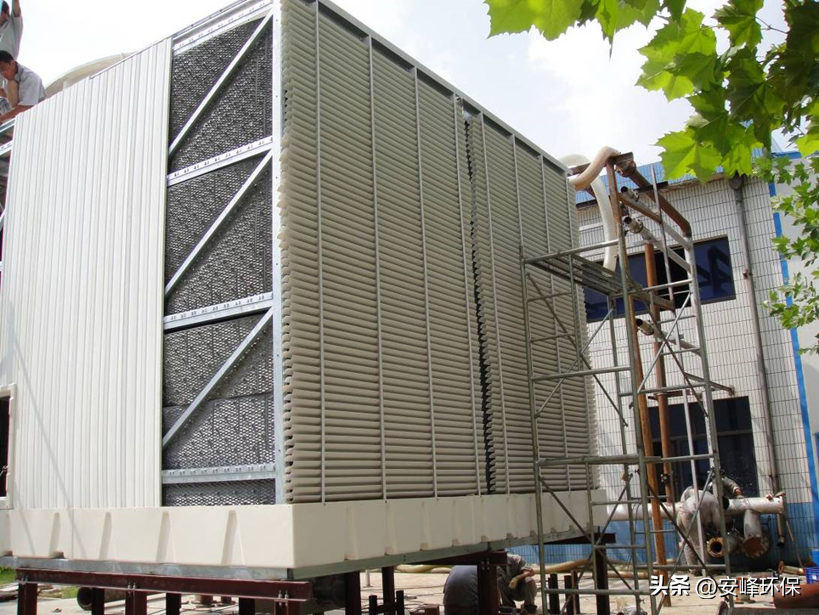

干湿式冷却塔
•干湿式冷却塔：这种塔为湿式塔和干式塔的结合，如图所示，干部在上、湿部在下。也有的塔四面进风，相对两边为湿部；另外两边为干部。

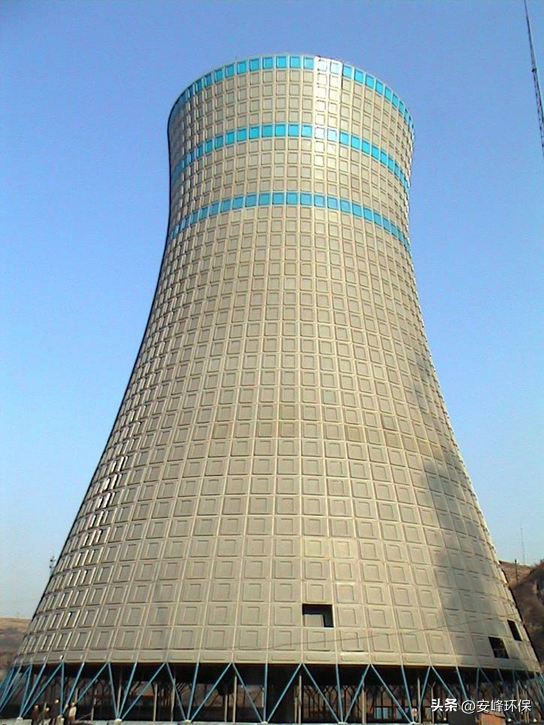

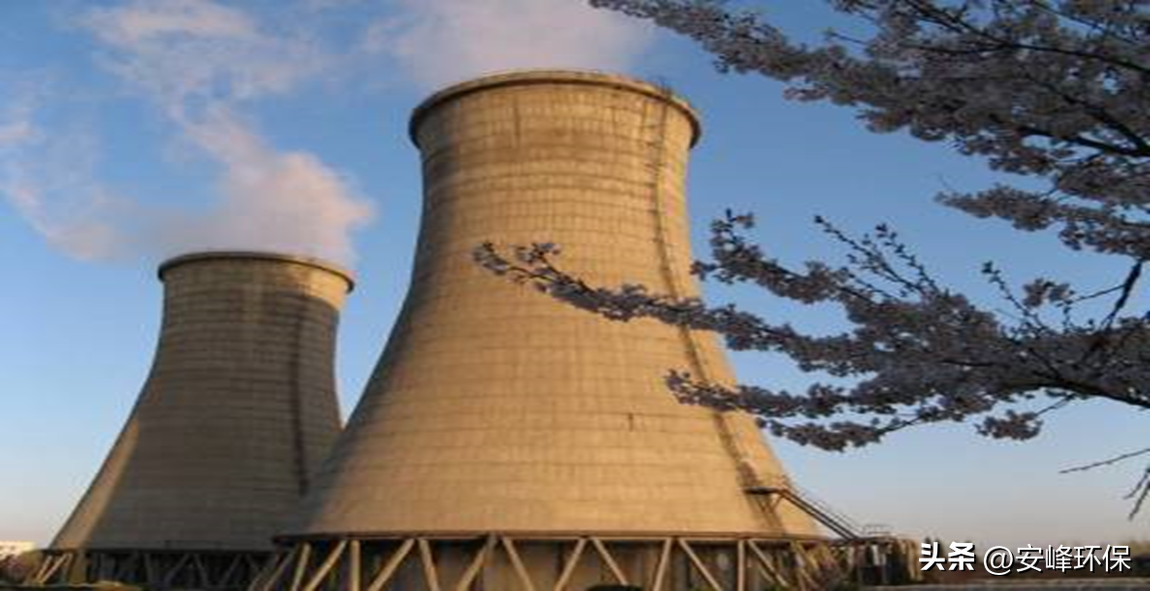

自然通风冷却塔
•自然通风冷却塔：又称风筒式或双曲线型塔，它利用塔内外的空气密度差造成的通风抽力使空气流通(自然通风)，其冷却效果稳定，运行费用低，故障少，易维护，风筒高飘滴和雾气对环境影响小，缺点在于空气内外密度差小，通风抽力小，不宜用在高温高湿地区。

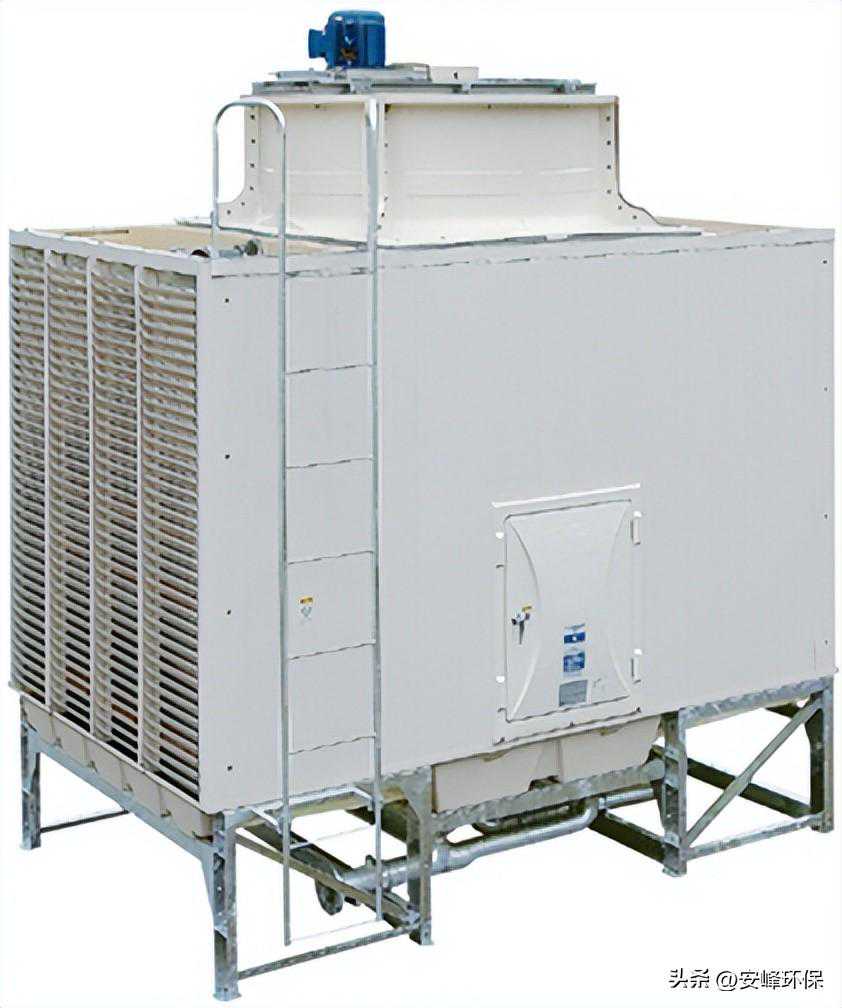

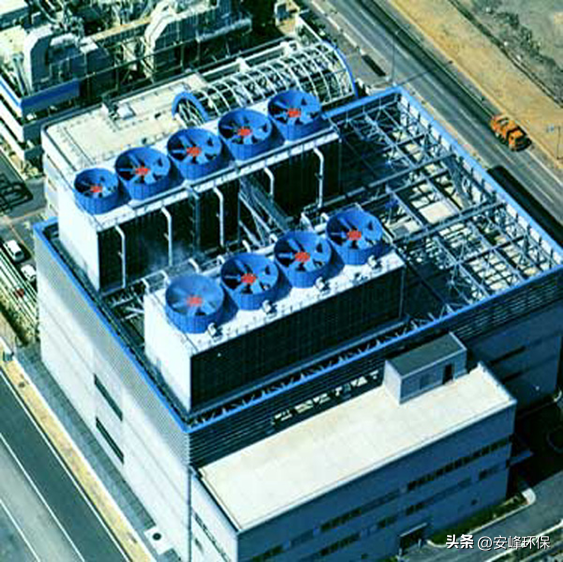

机械通风冷却塔
•机械通风冷却塔：又分为抽风式和鼓风式冷却塔，分别利用抽风机或鼓风机强制空气流动，它的冷却效率高，稳定，占地面积小，基建投资少，但运行费用高，其中抽风式使塔内呈负压状态，有利于水蒸发，鼓风式情况则相反，鼓风式冷却塔主要用于小型冷却塔或水对风机有侵蚀性的冷却塔中。

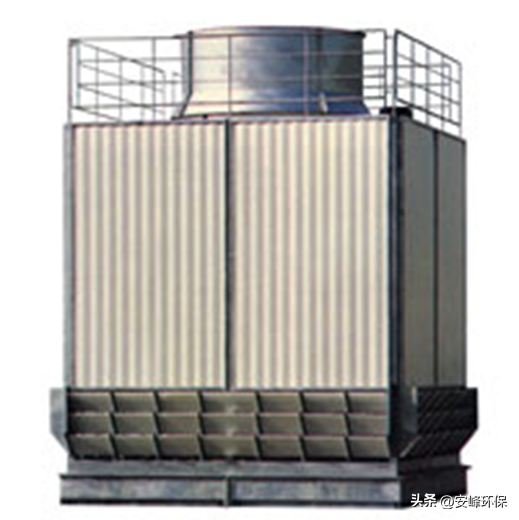

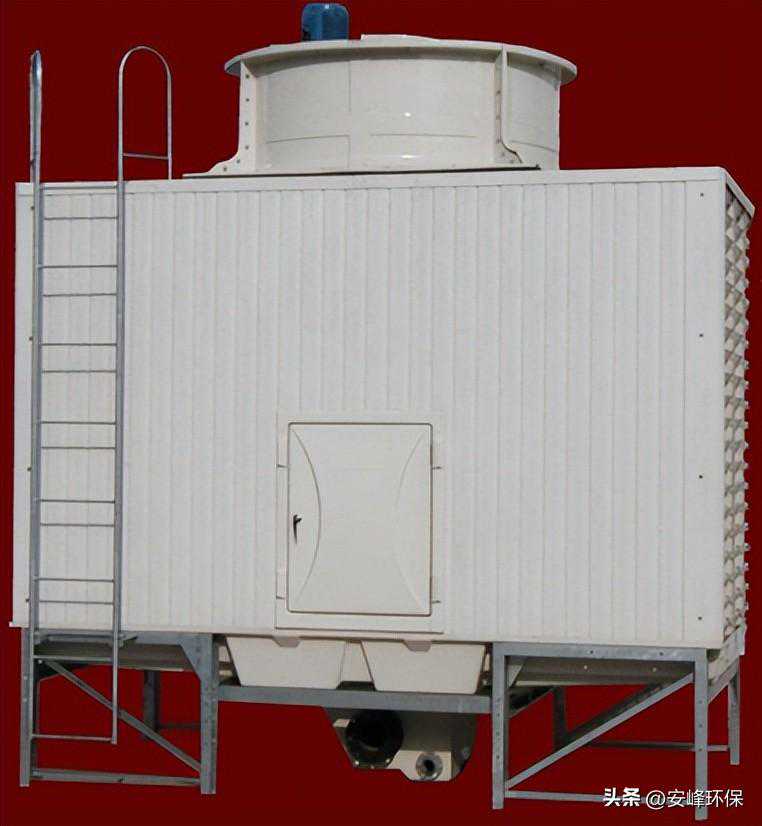

横流式冷却塔

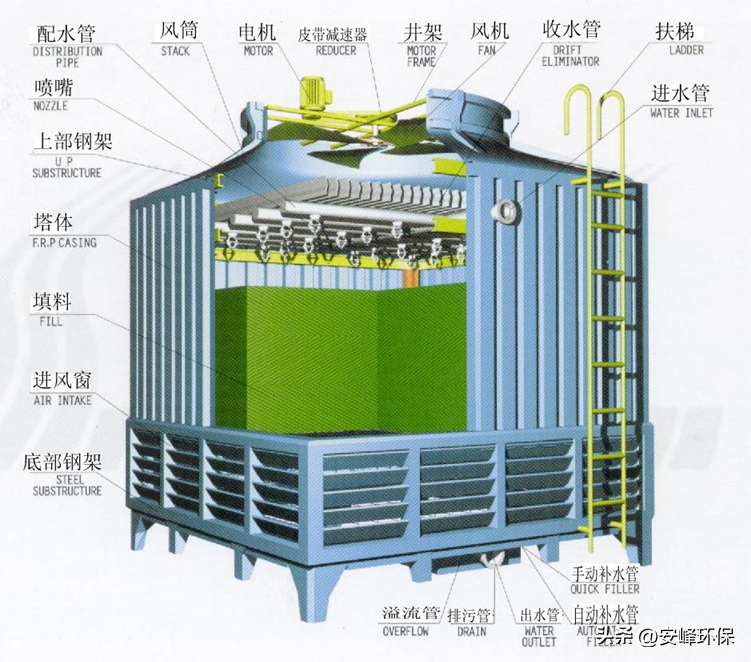

逆流式冷却塔结构图
逆流式冷却塔结构图
横流式冷却塔结构图横流式冷却塔结构图

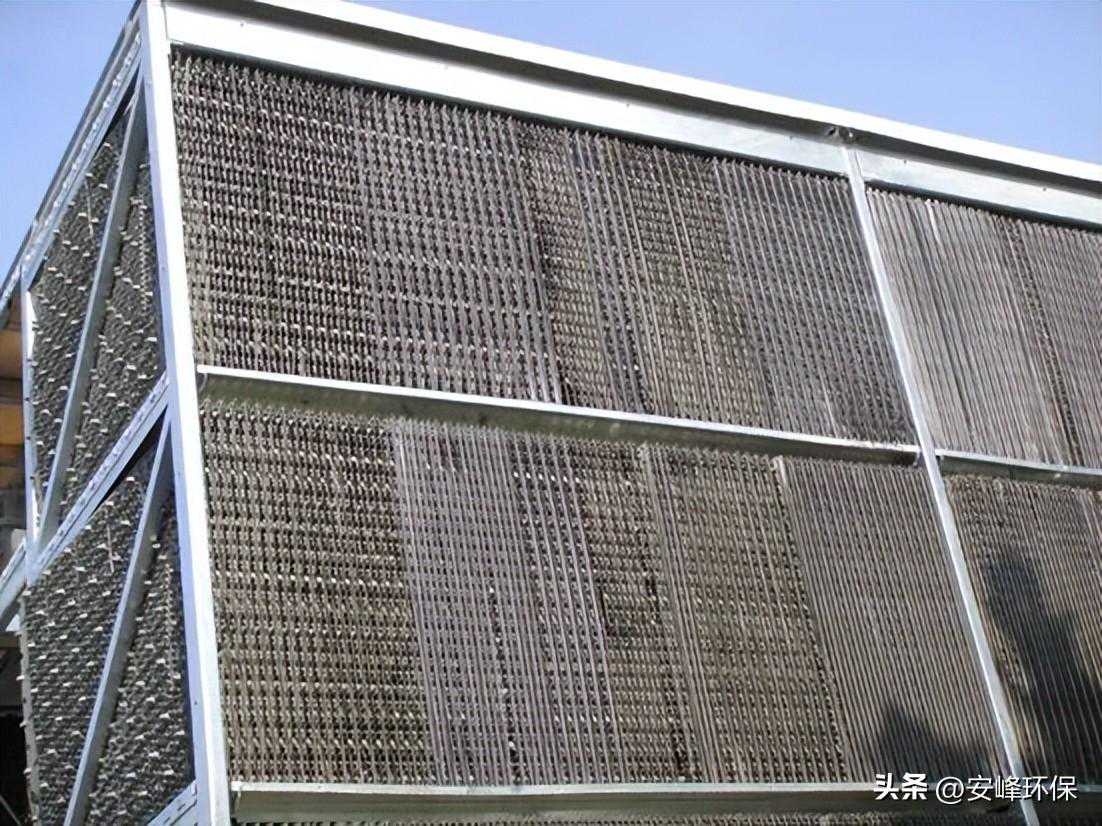

冷却塔基本组成--填料
填料
•填料使进入冷却塔的热水尽可能地形成细小的水滴或薄的水膜，以增加水与空气的接触面积和接触时间，有利于水和空气的热、质交换。分点滴式淋水装置、薄膜式淋水装置和网格形模板淋水装置。

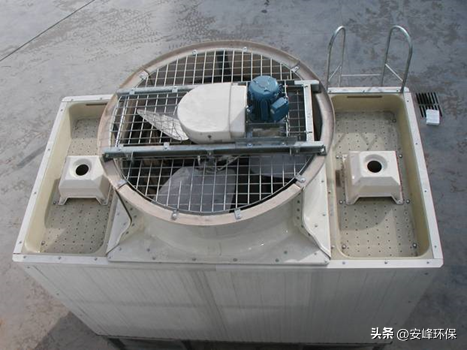

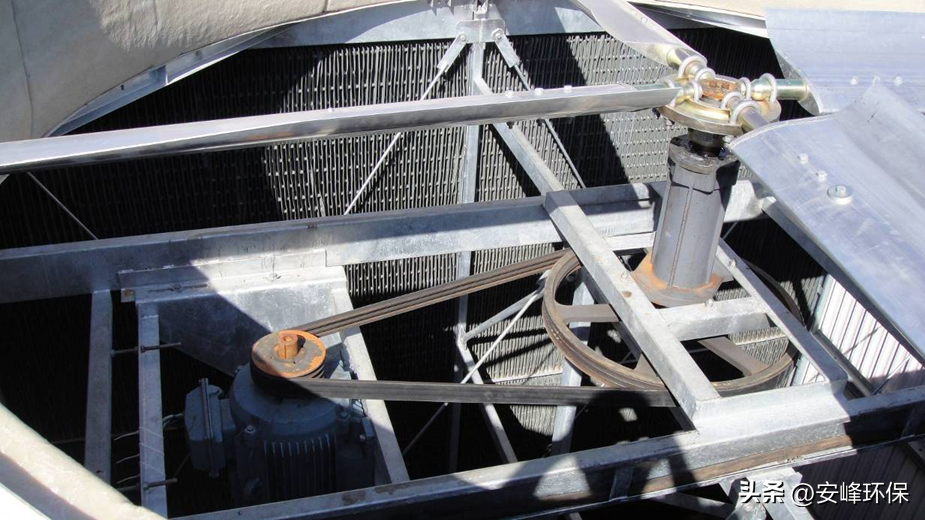

通风设备
•通风设备由电机、减速机、风机组成，用以产生设计要求的空气流量，保证要求的冷却效果。机械通风冷却塔主要是轴流风机。
塔主体外部围护结构
•塔主体外部围护结构，包括框架、外板。起支承、维护和组合气流的功能。框架要作防腐处理：刷油漆或热浸锌
冷却塔基本组成--收水器
单独设置的收水器
•收水器作用是降低冷却塔排出的湿空气中的含水量，空气流过填料和配水系统后，携带许多细小的水滴，在空气排出冷却塔之前就需要用收水器回收部分水滴，以减少冷却水损失和对外界环境的影响。
集水池
•集水池位于冷却塔下部或另外设置，用以汇集经填料冷却的水，如果集水池还起调节流量的作用，则应有一定的储备容积。
输水系统
•输水系统进水管把热水送往配水系统，进水管上设阀门，调节进塔水量；出水管把冷水送往用水设备或循环水泵，必要时多台塔之间可设连通管。集水池设补水管、排污管、溢流管。
空气分配装置
•空气分配装置由进风口、百叶、导风板等组成，引导空气均匀地分布在冷却塔整个进风截面上。

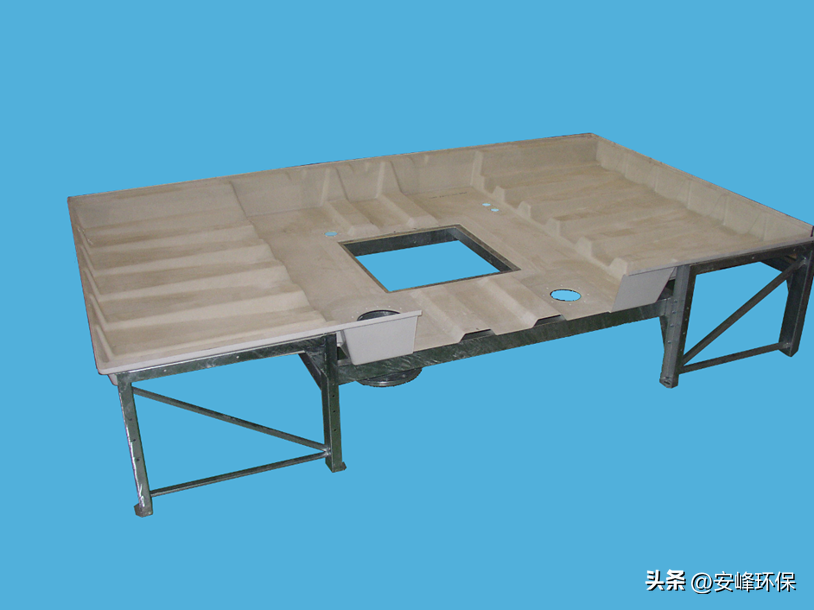

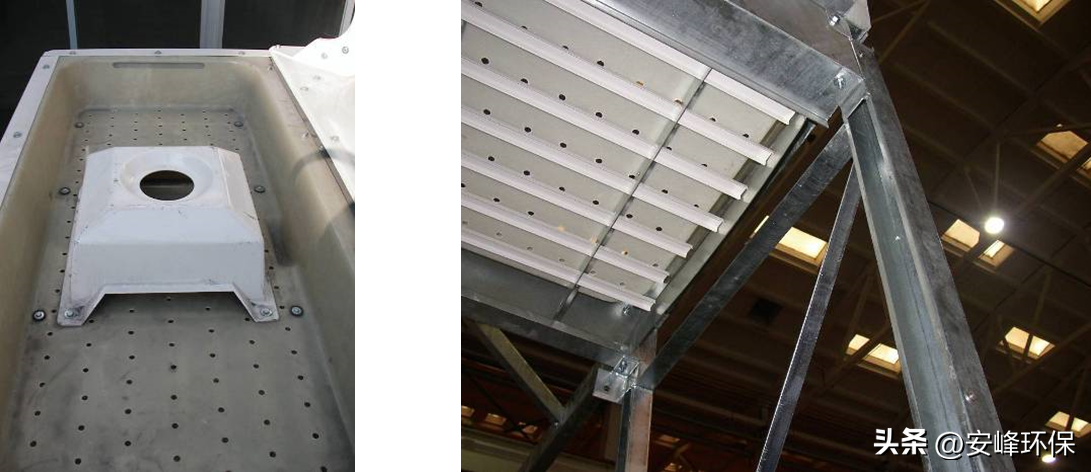

配水系统
•配水系统的作用在于把热水均匀的分布于整个填料的表面上，以充分发挥填料的作用。分为：管式(固定式，旋转式)、槽式和池式
其他设备

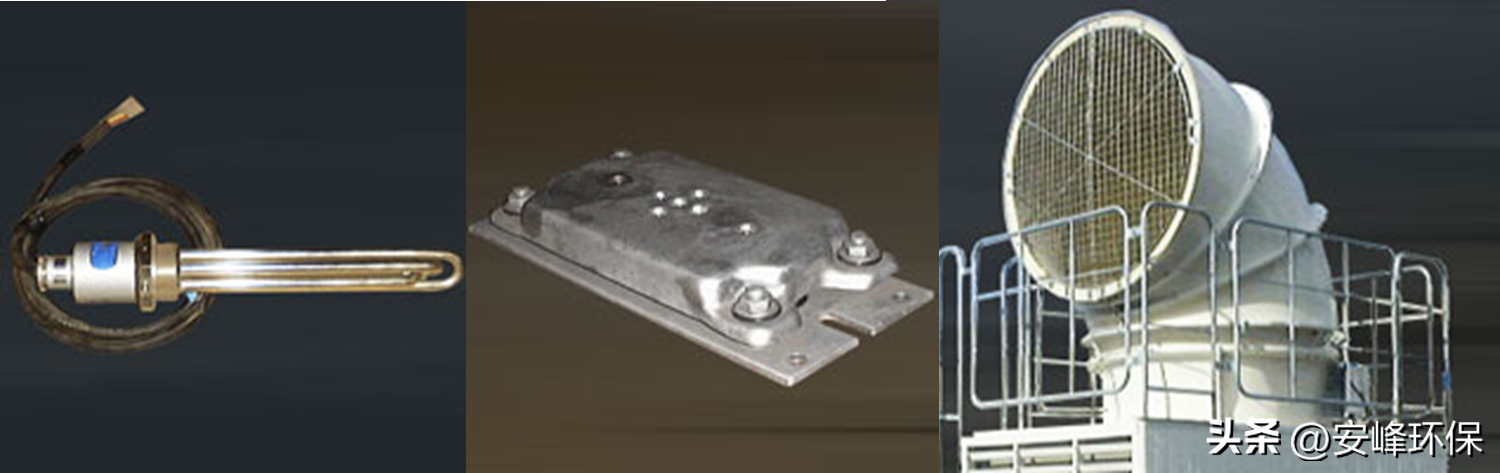

•其他设备：检修门、检修梯、通道、避雷装置、减震器、电加热器等。
