注：1.本表的单位是mm。
2.标记示例：
d为M10×1直通式压注油杯，标记为：油杯M10×1JB/。
3.括号中逗号前后分别表示上偏差和下偏差。
d
H
ｈ
h1
S
钢球(GB/T308-2002)
基本尺寸
极限偏差
M6
13
8
6
8
(0,-0.22)
3
M8×1
16
9
6.5
9
(0,-0.22)
3
M10×1
18
1
7
10
(0,-0.22)
3
回到顶部

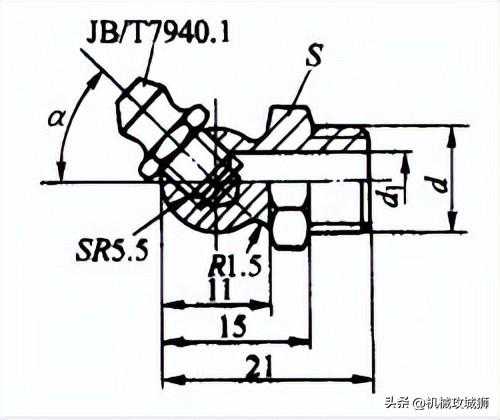

接头式压注油杯(摘自JB/)
注：1.本表的单位是mm。
2.标记示例：
d为M10×145°接头式压注油杯，标记为：油杯45°M10×1JB/。
3.括号中逗号前后分别表示上偏差和下偏差。
d
d1
α
S
直通式压注油杯
基本尺寸
极限偏差
M6
3
45°,90°
11
(0,-0.22)
M6
M8×1
4
45°,90°
11
(0,-0.22)
M6
M10×1
5
45°,90°
11
(0,-0.22)
M6
回到顶部

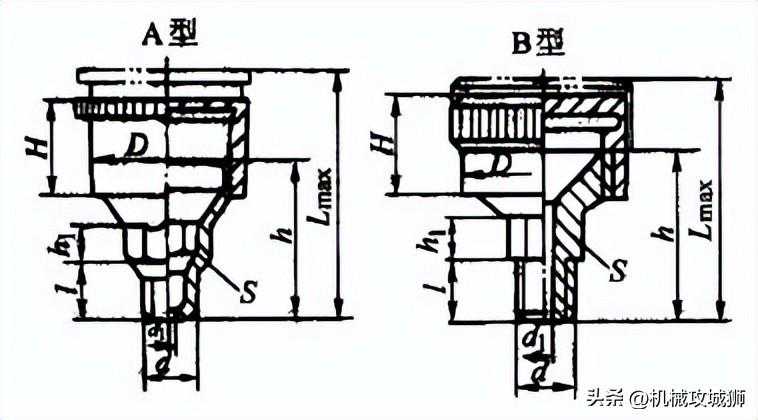

旋盖式油杯(摘自JB/)
注：1.本表的单位是mm。
2.标记示例：最小容量25cm^3A型，标记为：油杯A25JB/。
3.括号中逗号前后分别表示上偏差和下偏差。
最小容量/cm^3
d
l
H
ｈ
h1
d1
D
Lmax
S
A型
B型
基本尺寸
极限偏差
1.5
M8×1
8
14
2
7
3
16
18
33
10
(0,-0.22)
3
M10×1
8
15
2
8
4
20
22
35
13
(0,-0.27)
6
M10×1
8
17
2
8
4
26
28
40
13
(0,-0.27)
12
M14×1.5
12
20
3
10
5
32
34
47
18
(0,-0.27)
18
M14×1.5
12
22
3
10
5
36
40
50
18
(0,-0.27)
25
M14×1.5
12
24
3
10
5
41
44
55
18
(0,-0.27)
50
M16×1.5
12
30
4
10
5
51
54
70
21
(0,-0.33)
100
M16×1.5
12
28
5
10
5
68
68
85
21
(0,-0.33)
200
M24×1.5
16
48
6
16
6
-
86
105
30
-
回到顶部

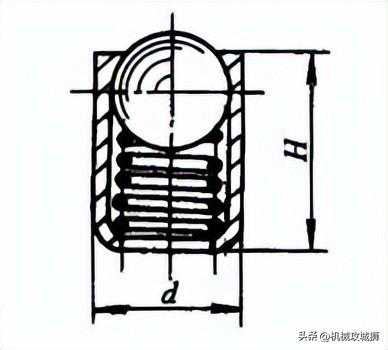

压配式压注油杯(摘自JB/)
注：1.本表的单位是mm。
2.标记示例：d=16mm压配式压注油杯，标记为：油杯16JB/。
3.括号中逗号前后分别表示上偏差和下偏差。
d
H
钢球(按GB/T308-2002)
基本尺寸
极限偏差
6
(+0.040,+0.028)
6
4
8
(+0.049,+0.034)
10
5
10
(+0.058,+0.040)
12
6
16
(+0.063,+0.045)
20
11
25
(+0.085,+0.064)
30
13
回到顶部

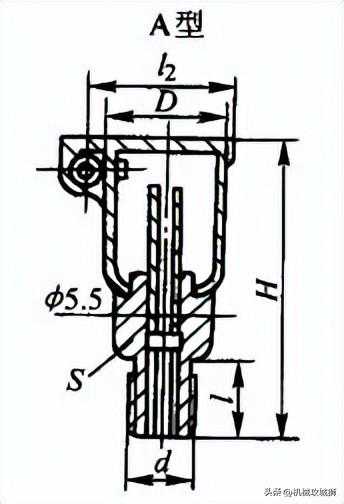

弹簧盖油杯(A型)(摘自JB/)
注：1.本表的单位是mm。
2.标记示例：
最小容量3cm^3A型弹簧盖油杯，标记为油杯A3JB/。
3.括号中逗号前后分别表示上偏差和下偏差。
最小容量/cm^3
d
H≤
D≤
l2≈
l
S
基本尺寸
极限偏差
1
M8×1
38
16
21
10
10
(0,-0.22)
2
M8×1
40
18
23
10
10
(0,-0.22)
3
M10×1
42
20
25
10
11
(0,-0.27)
6
M10×1
45
25
30
10
11
(0,-0.27)
12
M14×1.5
55
30
36
12
18
(0,-0.27)
18
M14×1.5
60
32
38
12
18
(0,-0.27)
25
M14×1.5
65
35
41
12
18
(0,-0.27)
50
M14×1.5
68
45
51
12
18
(0,-0.27)
回到顶部

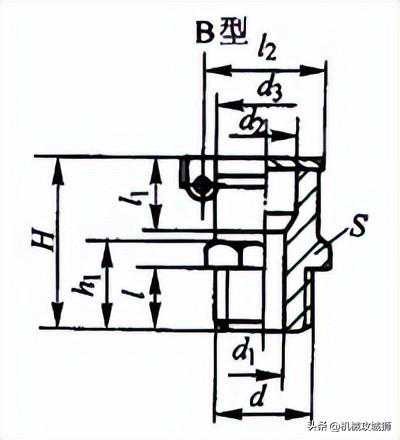

弹簧盖油杯(B型)(摘自JB/)
注：1.本表的单位是mm。
2.标记示例：
d=M10×1B型弹簧盖油杯，标记为：油杯BM10×1JB/。
3.括号中逗号前后分别表示上偏差和下偏差。
d
d1
d2
d3
H
h1
l
l1
l2
S
基本尺寸
极限偏差
M6
3
6
10
18
9
6
8
15
10
(0,-0.22)
M8×1
4
8
12
24
12
8
10
17
13
(0,-0.27)
M10×1
5
8
12
24
12
8
10
17
13
(0,-0.27)
M12×1.5
6
10
14
26
14
10
12
19
16
(0,-0.27)
M16×1.5
8
12
18
28
14
10
12
23
21
(0,-0.33)
回到顶部

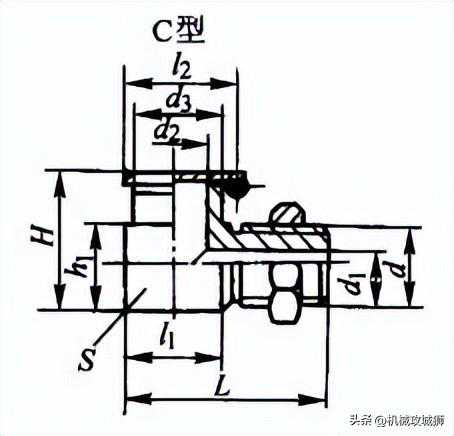

弹簧盖油杯(C型)(摘自JB/)
注：1.本表的单位是mm。
2.标记示例：
d=M10×1C型弹簧盖油杯，标记为：油杯CM10×1JB/。
3.括号中逗号前后分别表示上偏差和下偏差。
d
d1
d2
d3
H
h1
l
l1
l2
螺母(按GB/T6172-2000)
S
基本尺寸
极限偏差
M6
3
6
10
18
9
25
12
15
M6
13
(0,-0.27)
M8×1
4
8
12
24
12
28
14
17
M8×1
13
(0,-0.27)
M10×1
5
8
12
24
12
30
16
17
M10×1
13
(0,-0.27)
M12×1.5
6
10
14
26
14
34
19
19
M12×1.5
16
(0,-0.27)
M16×1.5
8
12
18
30
18
37
23
23
M16×1.5
21
(0,-0.33)
回到顶部
针阀式注油杯(摘自JB/)
注：1.本表的单位是mm。
2.标记示例：
最小容量25cm^3A型针阀式油杯，标记为：油杯A25JB/。
3.括号中逗号前后分别表示上偏差和下偏差。
最小容量/cm^3
d
l
H
Ｄ
S
螺母(按GB/T6172-2000)
基本尺寸
极限偏差
16
M10×1
12
105
32
13
(0,-0.27)
M8×1
25
M14×1.5
12
115
36
18
(0,-0.27)
M8×1
50
M14×1.5
12
130
45
18
(0,-0.27)
M10×1
100
M14×1.5
12
140
55
18
(0,-0.27)
M10×1
200
M16×1.5
14
170
70
21
(0,-0.33)
M10×1
400
M16×1.5
14
190
85
21
(0,-0.33)
M10×1
