1、超声波液位计测量原理
所谓超声波指的是频率大于20Hz的声波，根据其波形的不同可分为纵波、横波、表面波、板波等。其中，纵波可在固体、液体和气体中进行传播；横波只能够在固体中进行传播；表面波也只能在固体中传播。因此，针对化工厂对液位的测量需求，采用纵波对其液位进行测量。基于超声波对距离测量主要解决超声波的发射和接收的问题，其测量原理如图1所示。
如图1所示，由发射探头发射超声波，接收探头对液位发射回的超声波进行接收，根据发射与接收之间的时间差，并结合超声波的传播速度换算得出液面的高度，其计算公式如式（1）所示。
h=H-vt/2（1）
式中：H为超声波液位计距离液体容器底部的距离；v为超声波的传播速度；t为超声波液位计从发射信号到接收信号的时间间隔。h为待测液体的液位高度。
如式（1）所示，基于超声波液位计对液位测量的关键在于对时间进行精准测量；同时，考虑到温度和湿度对测量精度影响，还需采用相应的算法对上述两个因素造成的误差进行补偿。
2、超声波液位计产品特点

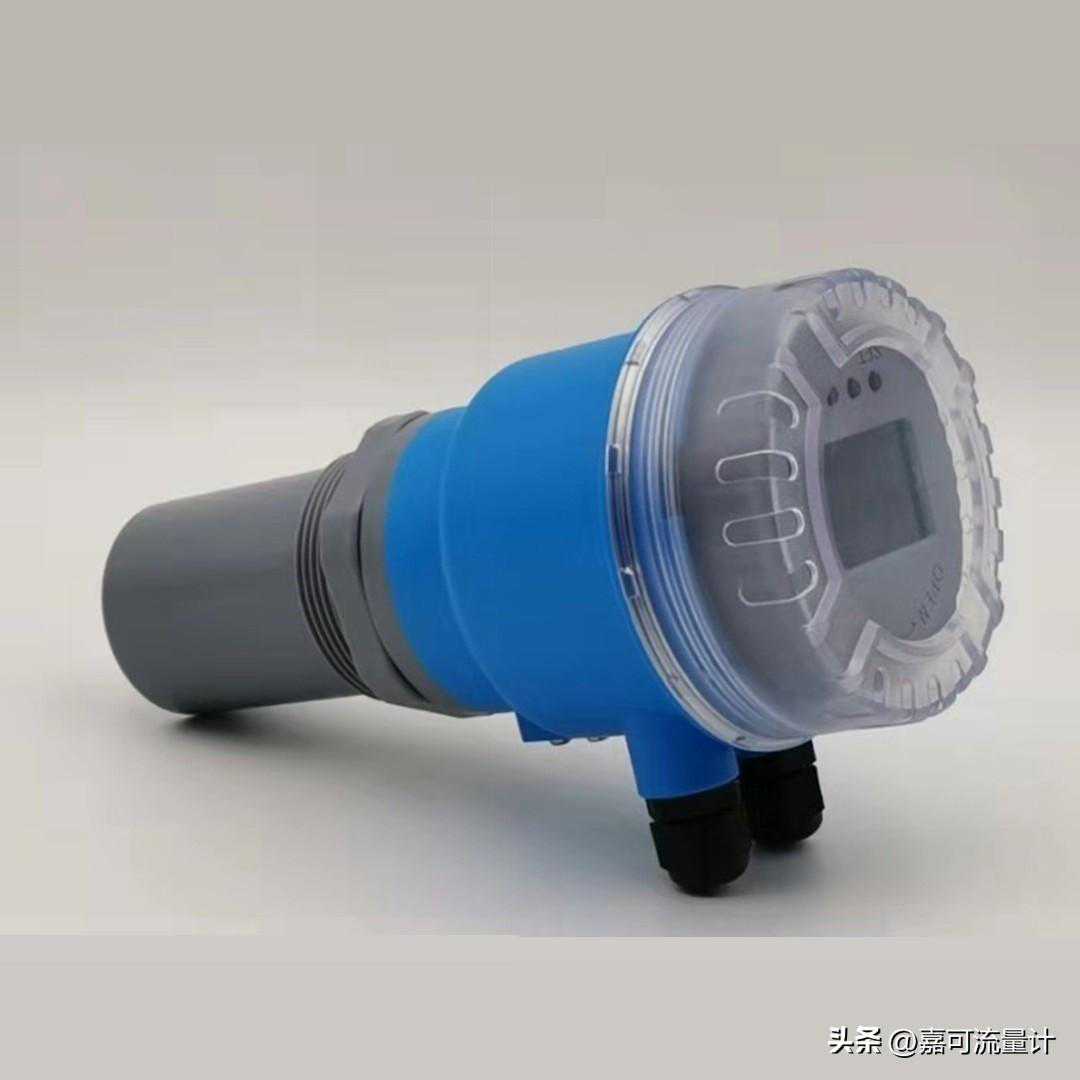

嘉可仪表JK型超声波液位计具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。可通过4~20mA连接到显示表、PLC及各种DCS系统中，为工业的自动化运行，提供实时的液位数据。仪表电路从电源部分起就选用高质量的电源元器件，选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表；声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能，使仪表的精度大大提高，液位精度达到±0.25%，能够抗各种干扰波。非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。仪表的所有输入、输出线均具有防雷、防短路的保护功能。
