变频器CHRH系列常见的低压变频器主要有380V和220V。
380V指的是输入电源AC380V,也就是变频器的额定工作电压。380V输入,输出电压0-380V可以设置,可以驱动380V、220V、110V、60V等这些电压等级的三相交流异步电机。变频器有对应的参数可以设置输出电压。
220V的变频器又分输入三相220和单相220两种,输出分220和380两种。
单相220V输入,三相380V输出,这种是倍压升压型的,用户使用家用的220V电源,通过变频器把单相220电源转换成三相380电源,就可以驱动三相380V的电机了。
单相220V输入,三相220V输出,内部没有升压型的,同样可以驱动三相异步电机。
如下图示:把原本Y型接法380V的电机改成▲型接法

交直交变频器内部原理图

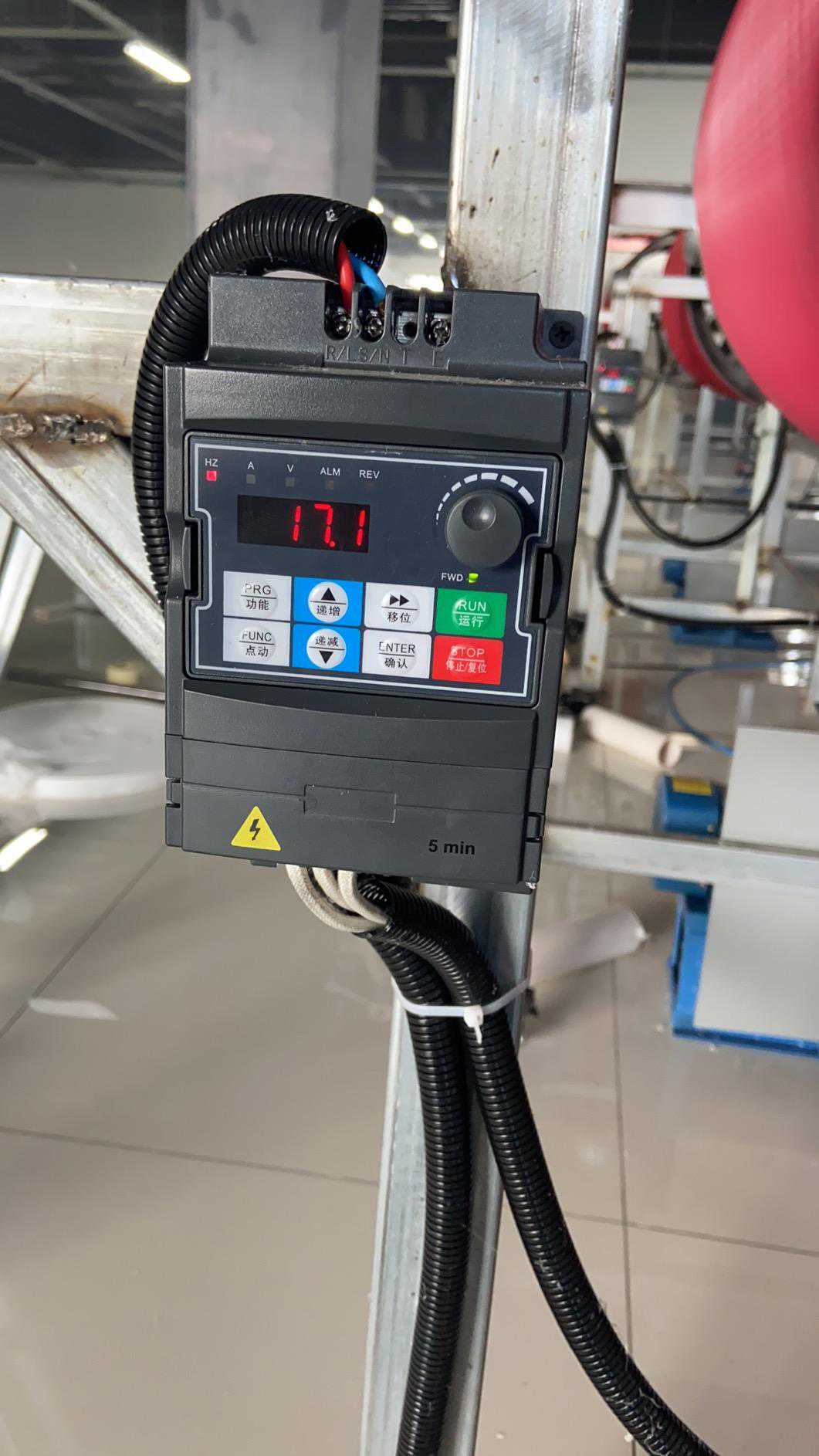

CHRH-V型变频器220V输入0~220V输出

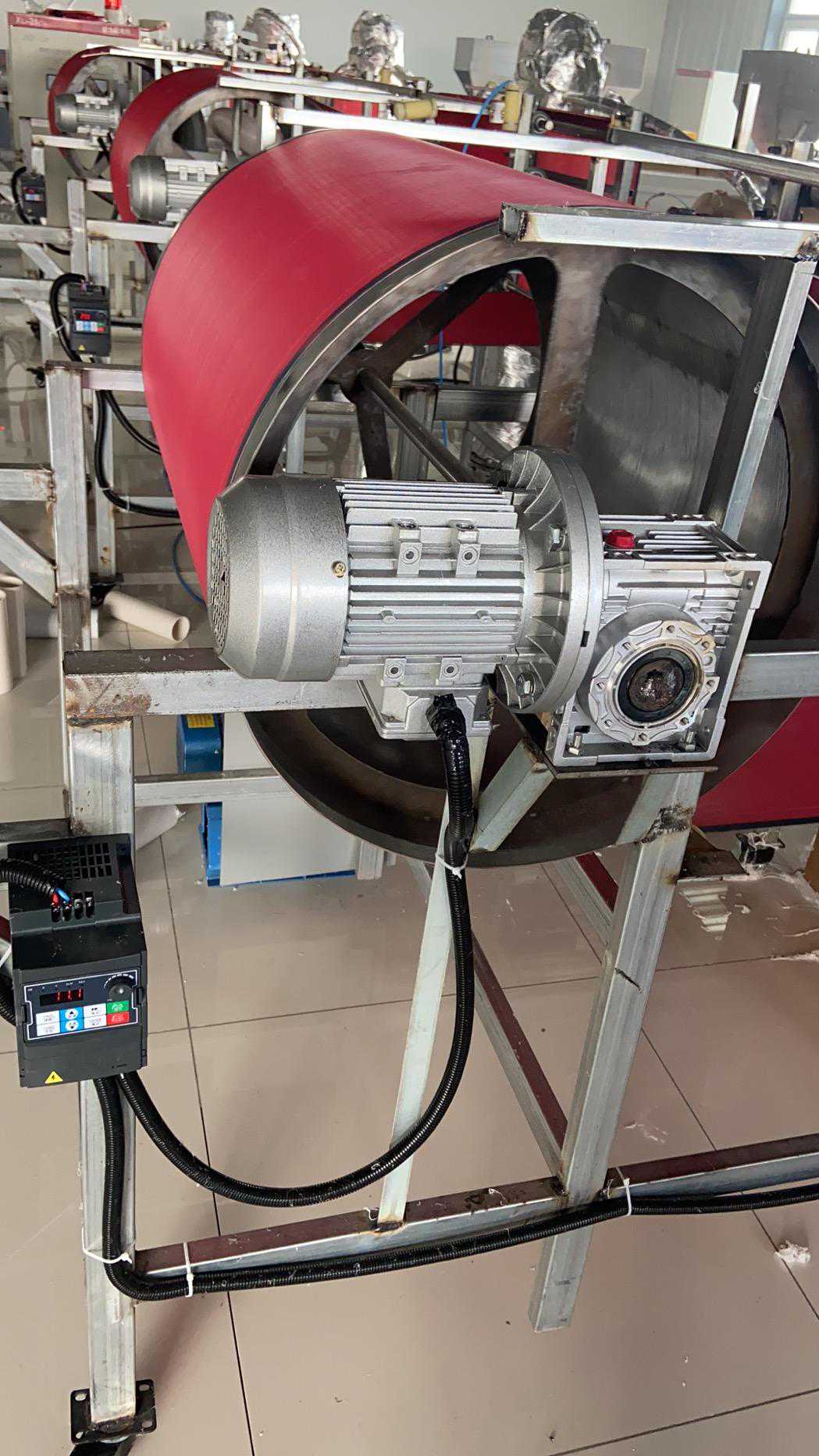

三相380V异步电机

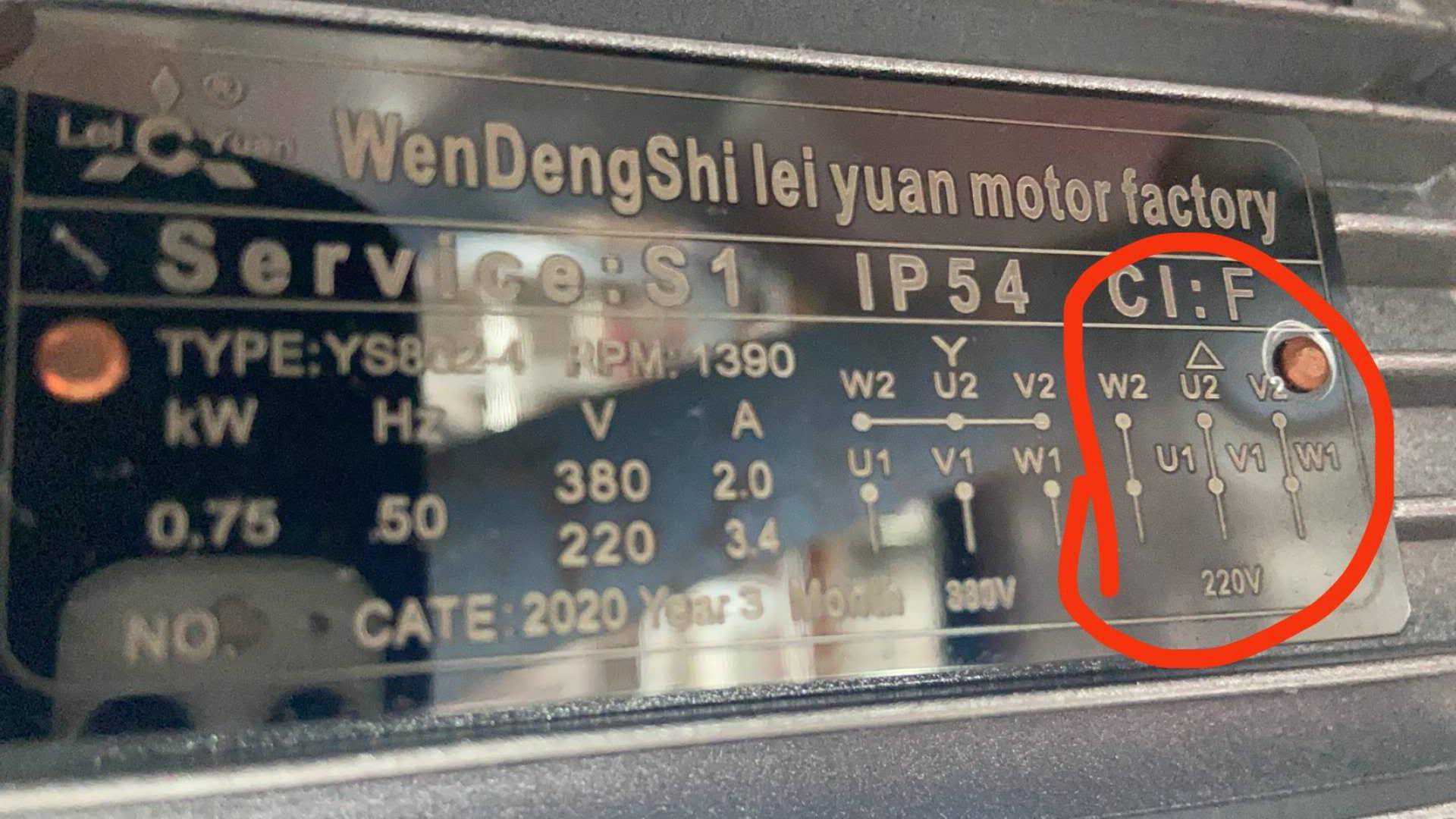

三相380V异步电机380V输入Y型接法

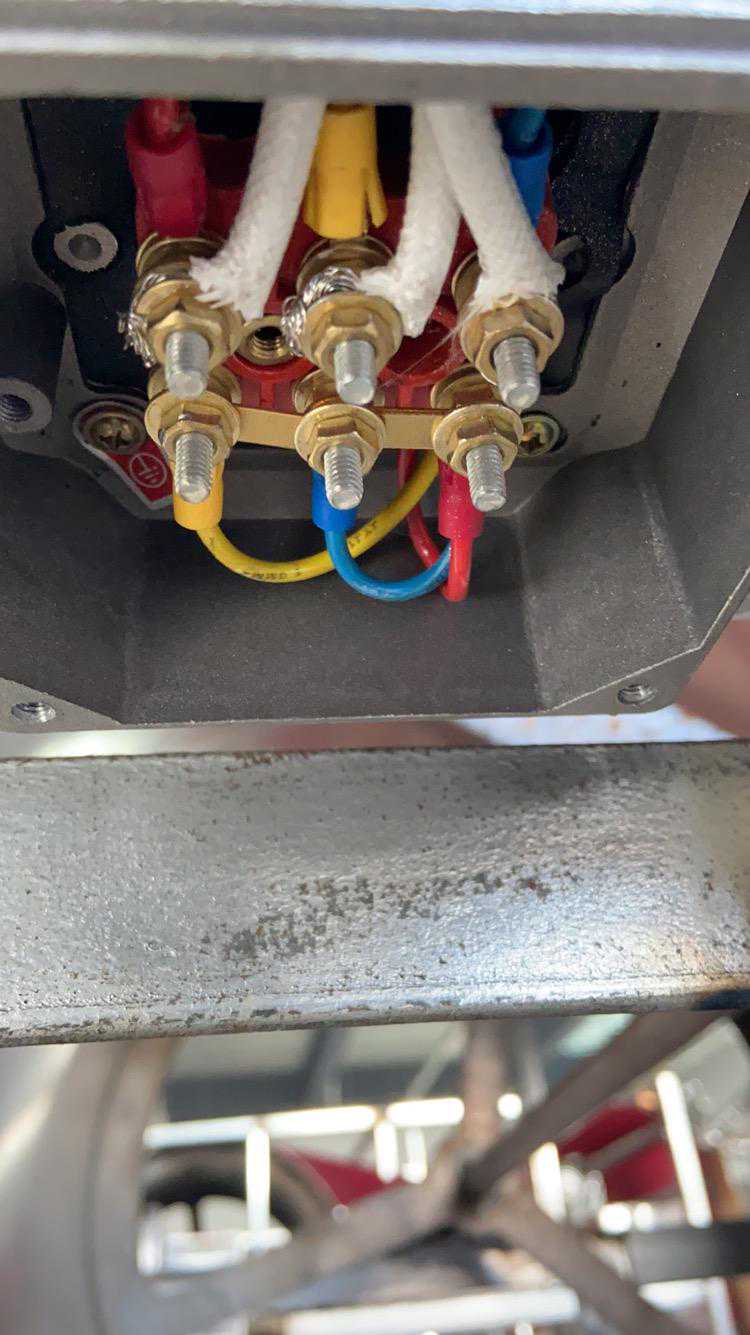

变频器输出三相220V,对应电机接线改▲型220V接法
