安捷伦示波器DCA-J86100C搭配光采样模块86105C、电时钟恢复模块83496B，可以实现对光纤中的以太网信号质量分析。
DCA-J86100C宽带宽示波器主机
测试项目：
1、光纤信号上升时间
2、光信号下降时间测试
3、数据抖动测试
4、发送光信号波形测试
接线方法：

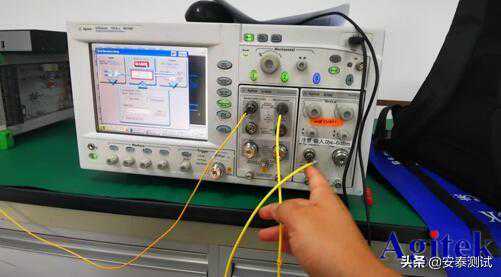

光信号发生器（光纤交换机）连接Agilent83496B光电时钟恢复模块DataInputs口内部进行时钟恢复处理后从DataOutputs口输出，连线至安捷伦86105C光电采样模块的光输入口，内部进行光电转换并测试。
测试信号连接图
测试设置：
1.眼图模板模式
2.TDR/TDT模式
3.示波器模式
4.抖动测试模式

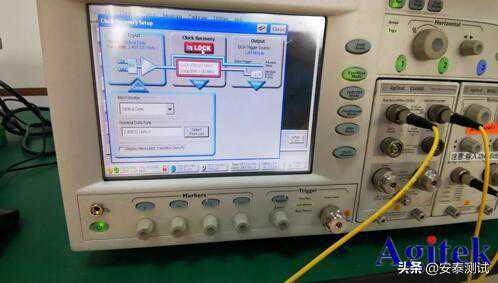

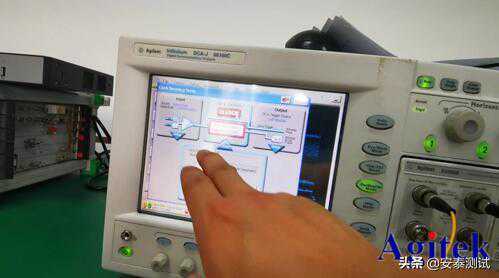

当需要测眼图和抖动，需要设置时钟恢复锁定，先设置好输入源、信号速率，再对环路带宽进行设置，一般是信号速率的1667分之一，也可以根据需要自定义设置，带宽足够大，有利于快速对信号时钟恢复锁定。
光示波器产品测试应用领域：
全面的多功能分析仪，用于测试高速电光信号。可以作为数字通信分析仪，时域反射计（TDR），示波器，抖动分析仪。带宽超过80GHz的全功能示波器确保最精确的波形测量，用于发射机一致性测试的带有自动眼图分析功能的数字通信分析仪，业界最精确的抖动和干扰分析仪通过简单易用的一键式操作测量子元器件抖动源，用于高精度阻抗和S参数分析的全功能时域反射计（TDR/TDT）。
