本期教程主要向大家介绍一期采用comsol有限元分析软件进行七芯光纤模拟分析的模拟教程。首先介绍一下基本知识点
七芯光纤超模理论（SupermodeTheoryforSeven-CoreFibers）涉及一种特殊类型的多芯光纤（MCF）技术。在这里，"超模"（supermodes）指的是多芯光纤中各个单独芯之间耦合形成的复合模式。以下是七芯光纤超模理论的一些关键点：
多芯耦合：在七芯光纤中，七个独立的光纤芯被布置在一个结构中。这些芯之间的相互耦合导致光能在它们之间传播，形成所谓的"超模"。
超模的形成：当光通过多芯光纤时，由于芯之间的相互作用和耦合，会形成超模。这些超模是单个芯模式的线性组合，它们在整个光纤结构中共同传播。
模式分布和耦合系数：超模的具体特性，如模式分布和耦合系数，取决于芯之间的距离、折射率差异以及光纤的几何结构。在七芯光纤中，这些参数需要精细调整以优化模式耦合和传输效率。
其次进行模拟分析的展示:
首先是背景界面的设定：物理场选用波动光学，研究依次添加频域和模式分析。
图1全局变量配置
第二步：进行平面几何的构建以及配材料折射率。具体如下所示：

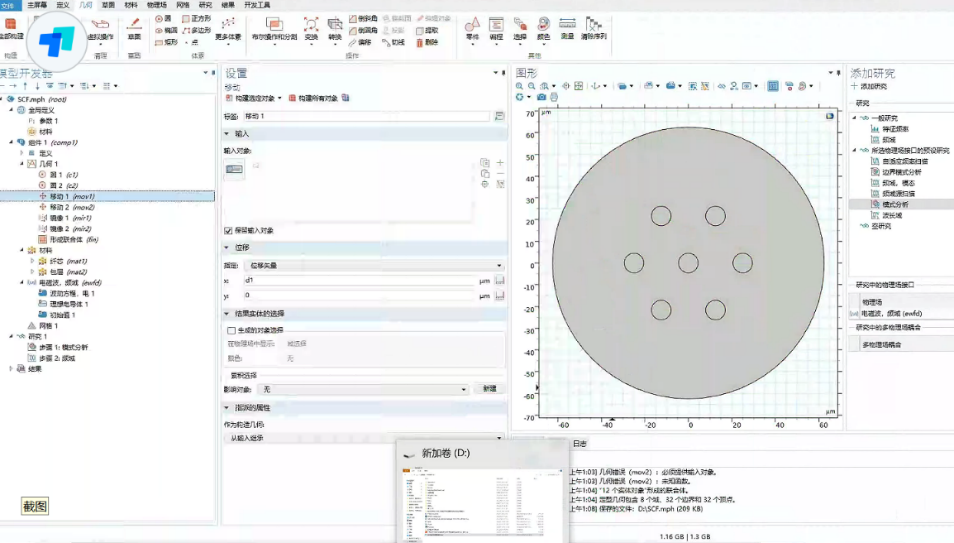

图2几何及材料配置界面
图3仿真参数定义
提示：建模完毕后，进行网格划分尽可能按照物理场区划分，设置网格最小尺寸为波长的三分之一合适。亦或是按照研究系统自动默认划分网格。

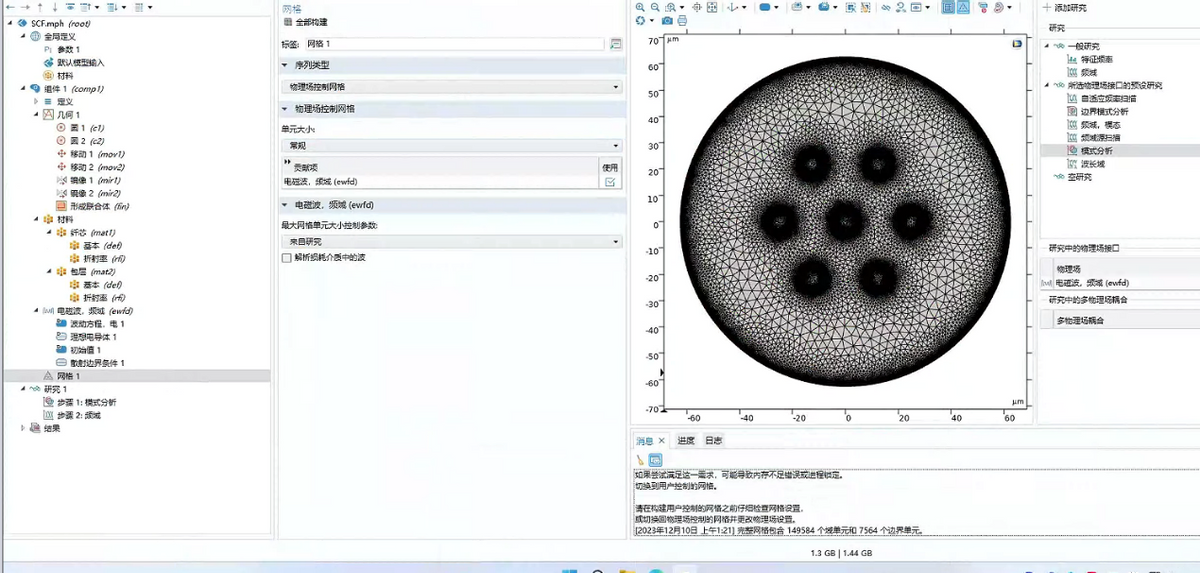

图4网格划分

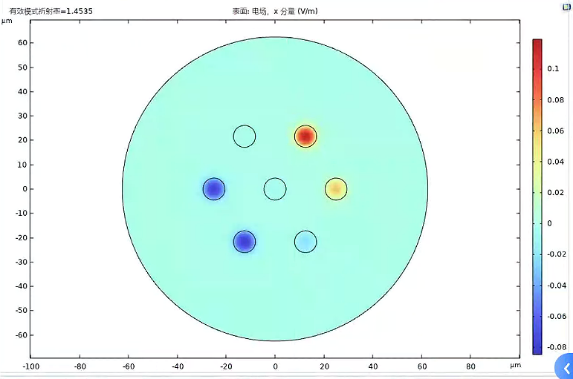

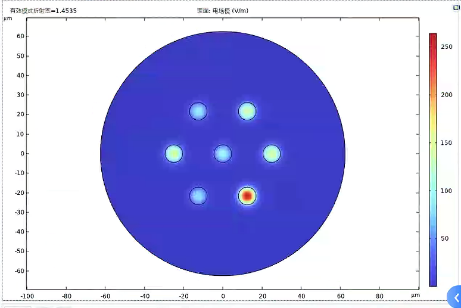

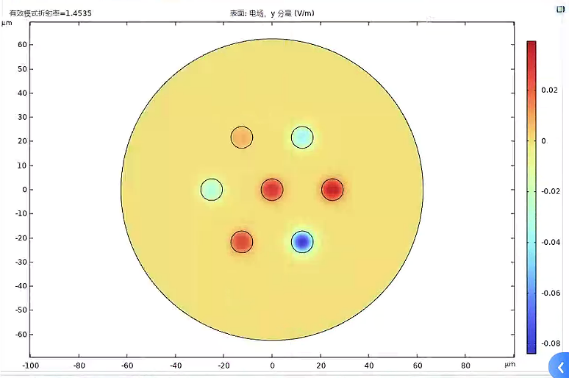

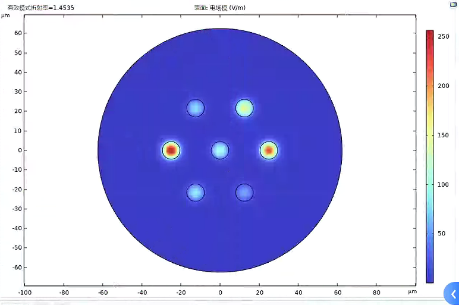

几何模型最外侧建议添加完美匹配曾或是散射边界条件予以限制条件。在模式分析步骤，按照有效折射率靠近纤芯值去计算。频率c=3e8/λ去计算。以下为超模计算结果其两个超模场，以及他们各自存在沿着x和y方向的电场分量。
图

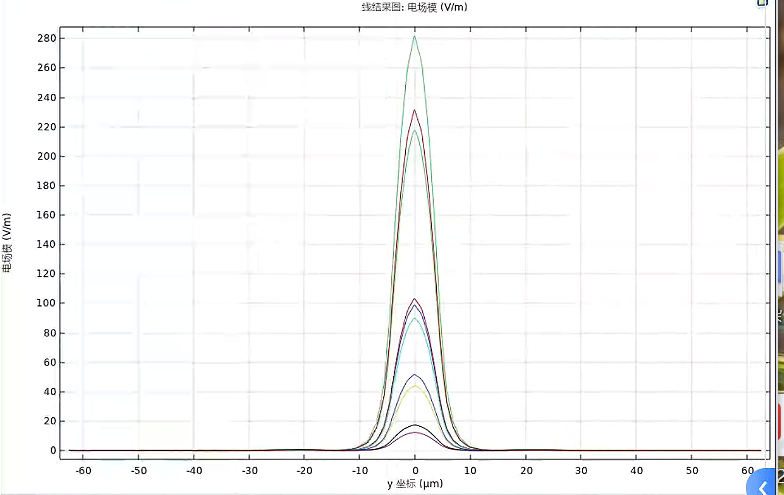

图6模式场振幅值对比
