排水阀
液位排水阀
确保分离器中的水可靠排出,从而增强整机的可靠性.不可靠的排水阀可能会引起水分离器中的水进入管路系统中
排水阀示意图
Hotgasbypassvalve(HGB)
Topreventiceintheheatexchanger,theHGBcanmixcoldrefrigerantwithhottopreventfreezingice
Regulatesevaporatingpressureandthusthelowestairtemperature.
排水阀工作原理示意图
空气对空气换热器热的压缩空气流经空气对空气的换热器后,降低了温度,减少了蒸发器的负载.同时增加出口空气的温度有效防止出口气体在工厂用气管道中的凝结。
水分离器
分离器收集了冷凝水,然后通过电子排水阀排出,分离效率越好,压力露点就越好.当小水滴没有聚集时,压力露点下降。
制冷压缩机
压缩机吸入低温低压的气态制冷剂，通过压缩得到高压高温的气态制冷剂。
热气旁通阀热气旁通阀能够调节干燥机,就是说能够持续的保持压力露点,如果没有热气旁通阀,在低流量时,有可能导致冷凝物冰冻。
冷凝器
冷凝器是用来冷却制冷剂,让制冷剂从气态变成液态.制冷剂在液态时热效率最好。
液管路过滤器
液管路过滤器是用来过滤小颗粒，防止颗粒物堵住毛细管。
毛细管
膨胀的过程丌仅是压力降低而且也使制冷剂的温度急剧降低,从而最大限度地增加制冷量.
几乎所有的液态制冷剂进入换热器,从压缩空气中吸收热量进行蒸发。
制冷剂气液分离器
分离器确保仅是气态的制冷剂进入压缩机.液态的制冷剂进入压缩机会引起压缩机的损坏!
运行注意事项
建议先开干燥机，等待10分钟后再缓慢打开干燥机进气阀以求系统平稳运行。
每天检查干燥机前后置过滤器。
每周检查排水阀工作状态，系统运行初期可能会由于管道脏堵塞排水阀内置滤芯。
每周检查并清洁干燥机冷凝器翅片，可采取压缩空气吹扫方式。
每月检查露点值，一个简单的方法是用手感觉进出气口的温差，10度以上的温差可以认为系统运行良好。
露点差：
1.检查冷凝器翅片状态

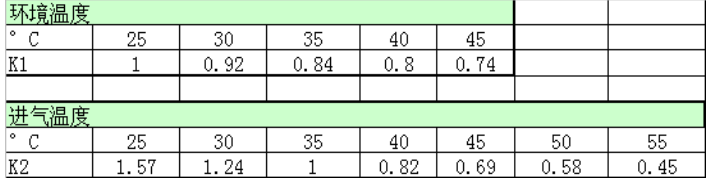

2.检查环境温度和进气温度，过高的运行工况肯定会引起露点变差，修正系数表如下。
3.检测是否制冷系统是否存在泄漏，
系统停机
1.检查系统电路情况
2.检查是否系统高/低压保护，按动高/低压保护复位开关
3.按照露点温度差检查
4.检查压缩机状态
5.检查制冷剂是否泄漏
制冷剂泄漏故障修理
1.使用制冷剂检漏仪检查漏点放空制冷剂
2.进行补焊操作
3.抽真空操作，要求2小时或者内部压力值达到50Pa
4.检查漏点附近是否有明显油渍，如有，请补充压缩机润滑油，
具体补充量可咨询工厂
5.按照铭牌标识的制冷剂种类和数量填充制冷剂
6.按照调试程序调整热气旁通阀压缩机故障判断
•压缩机通电是否有反应
•只有震动感觉，但没有正常工作
•但不正常工作，考虑电压过低、启动/运行电容问题、压缩机对地短路
•无任何反应
•检查外部电气
•正常
•压缩机电机烧毁，报修
•内置过载保护器动作，等待一段时间会自动复位
•不正常
•修正外部问题
•运行噪音
•缺油，补充润滑油
•内部断簧，报修
