刚开始学电路的时候要做各种实验。要用到各种电压的电源。那时候就在想，如果我有一个可调电源就好了。那时候的想法直到现在都没能实现，现在已经工作好几年了。因为单位没有可调电源。买的话又有点贵。我都是用其他电源临时替代一下。
前些天看淘宝的时候。发现有可调电源的套件出售。价格也不是很贵。于是就买来打算自己做一个可调电源。
今天呢我们就来做一个简单的可调电源。学习一下可调电源的电路。
好，我们先来看一下电路。电路非常简单，前面有四个整流二极管。从变压器出来的电，经过四个整流二极管之后，就会变成直流，但这个直流是不是平稳的直流，而是有波形的，后面要加一个大容量的电容来进行滤波，这样它的波形就会变得平滑。在后面就是我们的关键部件，LM317，它是一个三端稳压管。一个脚是控制，一个脚是电压输入，一个脚是电压输出。控制脚那里接了一个可调电阻。可调电阻是与另一个电阻串联在电路中的，调整可调电阻的阻值，与可调电阻进行串联另一个电阻的阻值不变，但可调电阻的阻值变了，那么他们中间点的电压就会跟着变化，控制脚的电压变化，会引起输出脚的电压变化。这样就能通过可调电阻来控制输出端的电压了。在再后面就是电容滤波电路，还有一个发光二极管是状态电路就是说有电了，他就亮，没电他它就灭。
简单的说了说原理呢，我们来看一下配件，低频变压器一个。变压器的接线很简单，只有四根线，红色的接220交流电，黑色的接输出。变压器的原理在初中的选修物理上有介绍。初级和次级的电压比。就等于初级和次级的线圈的比例。我们手上这个是一个高压变低压的变压器。所以低压部分的线圈数要比高压部分少。

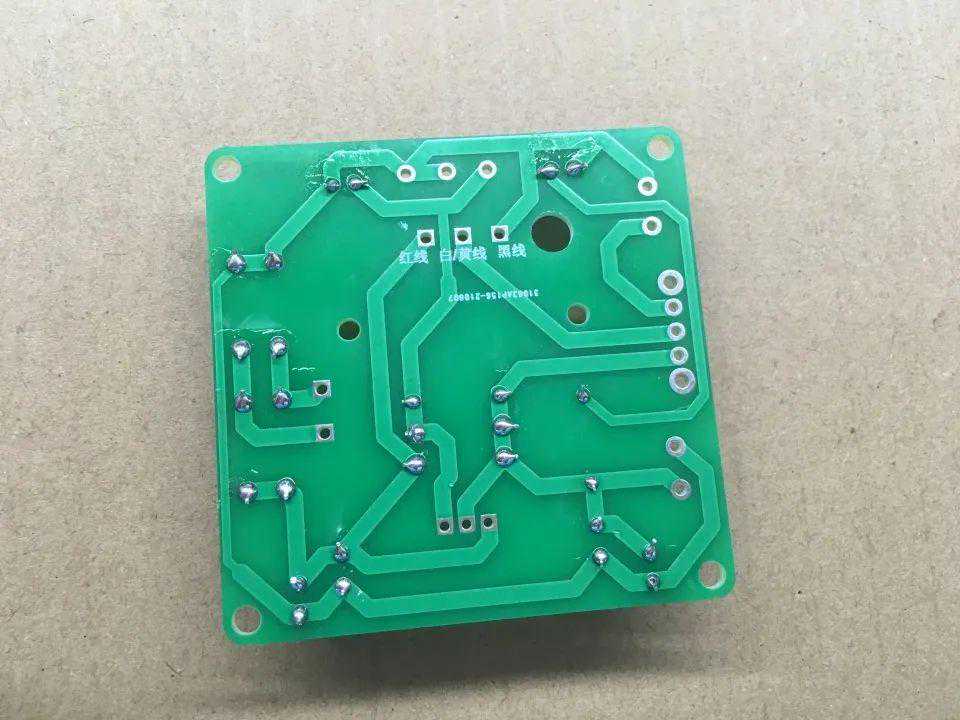

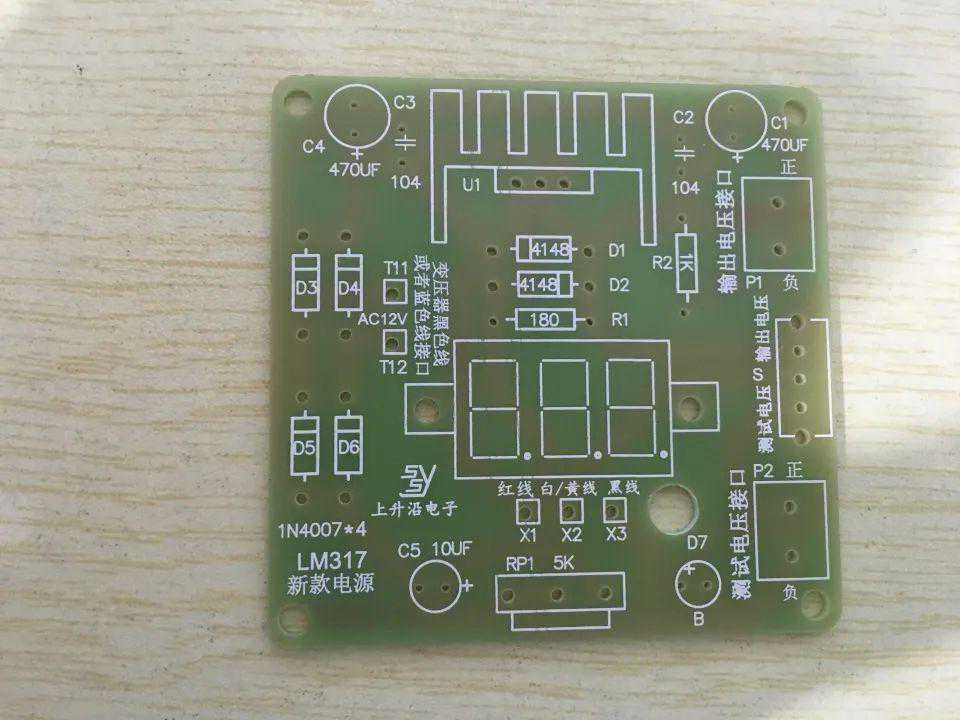

我们来看一下电路板。
电路板也很简单，就是依据原理图的走线来布置的。
三位数码管的电压表，这个主要是用来显示电压的，也可以用来测试外部的电压。

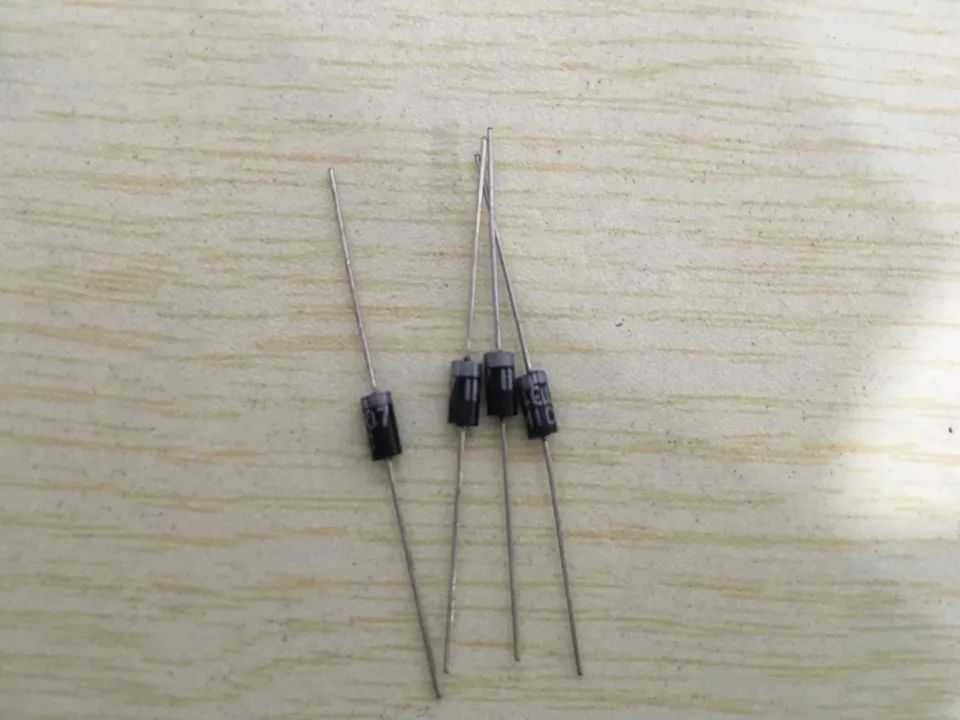

这是四个IN4007，整流二极管，主要负责把交流电变成直流电。这个直流电还是有峰谷的。需要再用到电容来进行滤波。这里用的是16v470uf的电容。电容滤波之后输出的电压就是平滑的直线了。

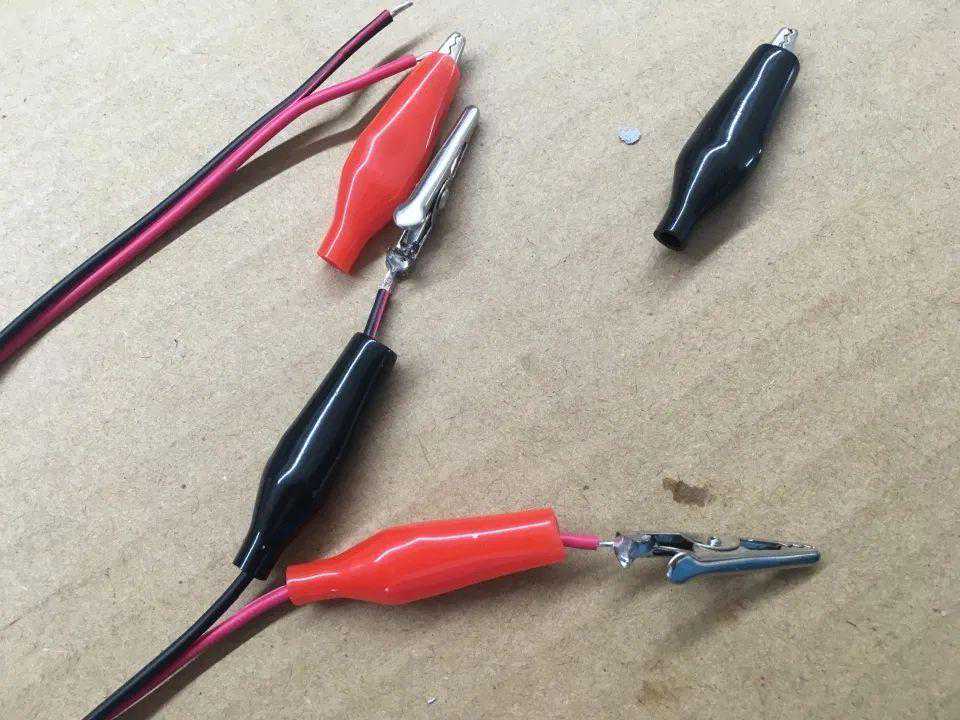

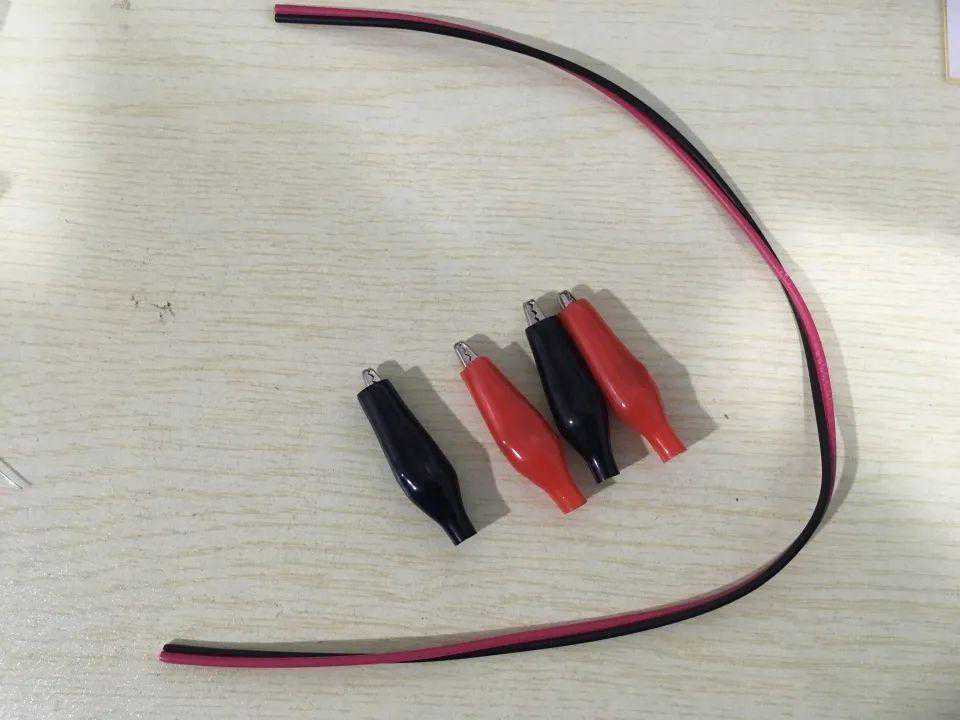

这里是4个鳄鱼夹，还有一节导线。这样就可以构成两组电路。一组线路两个鳄鱼夹，一正一负。导线剪断就可以分成两段导线了。这里选用鳄鱼夹是为了更方便的与其他导体相连来进行供电或测量。

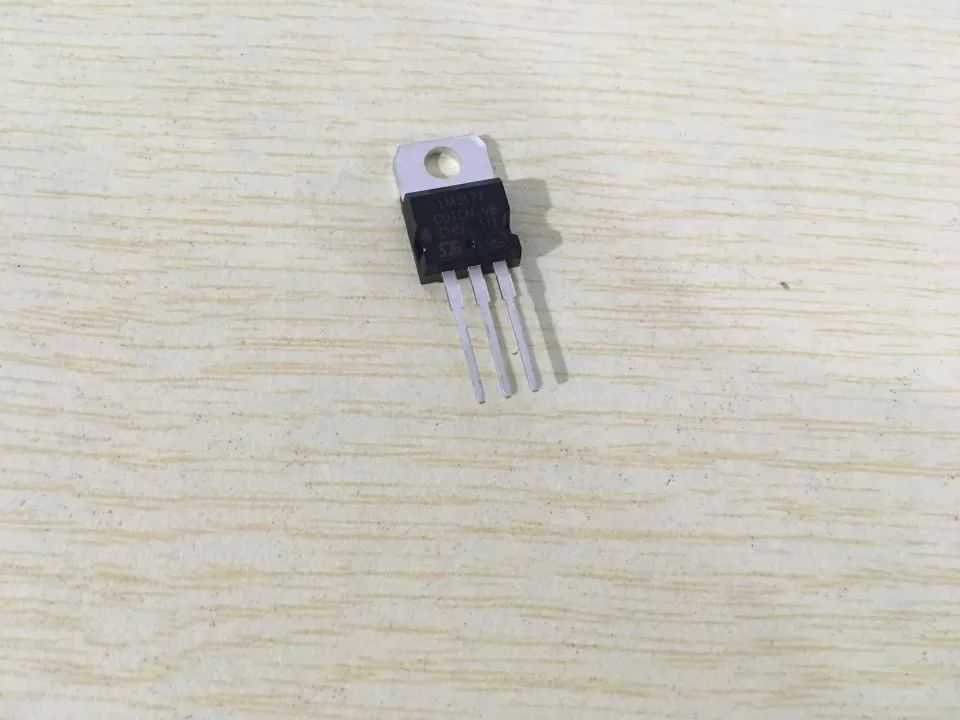

这是我们的主要元器件。LM317，他是一个三端稳压管。原理咱们在上面已经简单的介绍过了。这里左边是输入控制端。右边是电压输入。中间是电压输出。

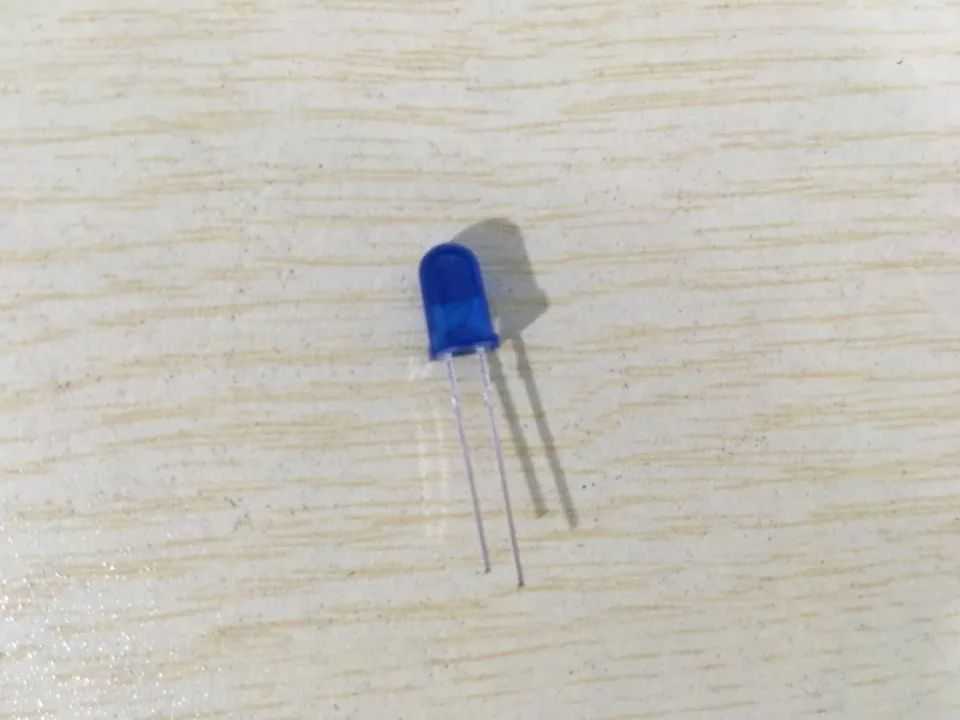

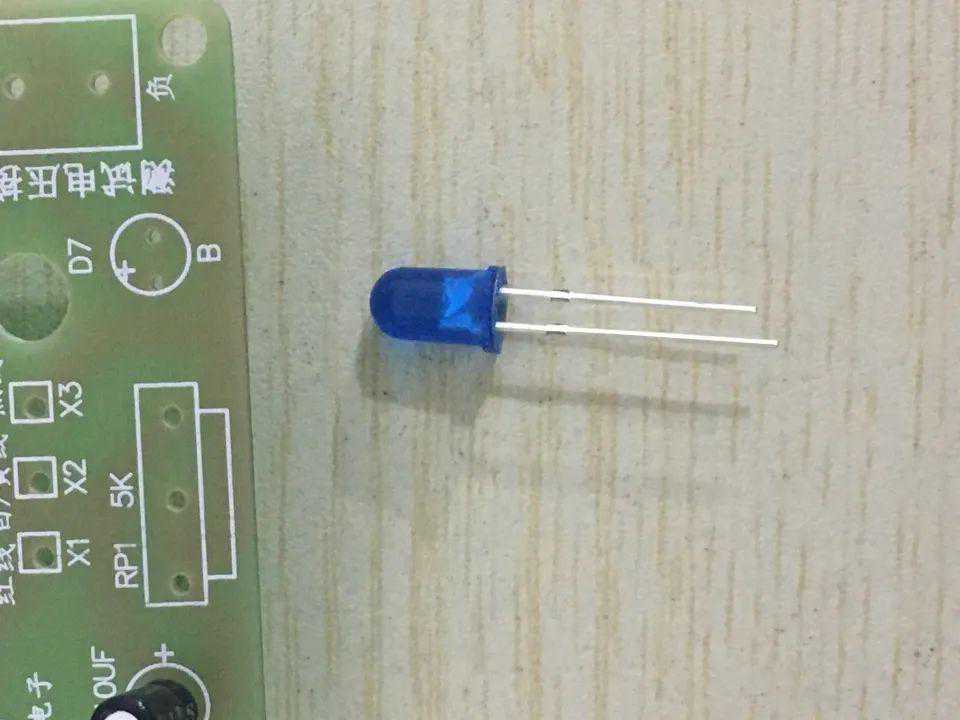

这是一个蓝色的LED指示灯。在我们这个电路中，它是用来指示输出端是否有电的信号灯。

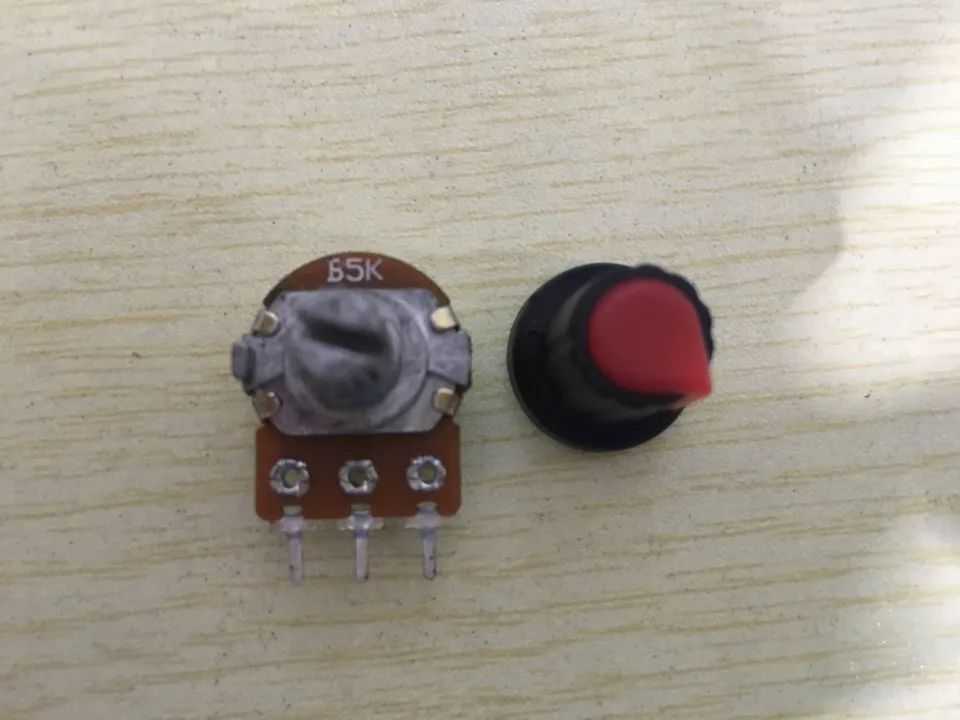

这是可调电阻，阻值是5K的。旁边有一个可调电阻的旋钮。它可以增大旋钮的直径。依据杠杆原理呢，我们可以很轻松的旋转旋钮来调节可调电阻，这样会更加省力一点。

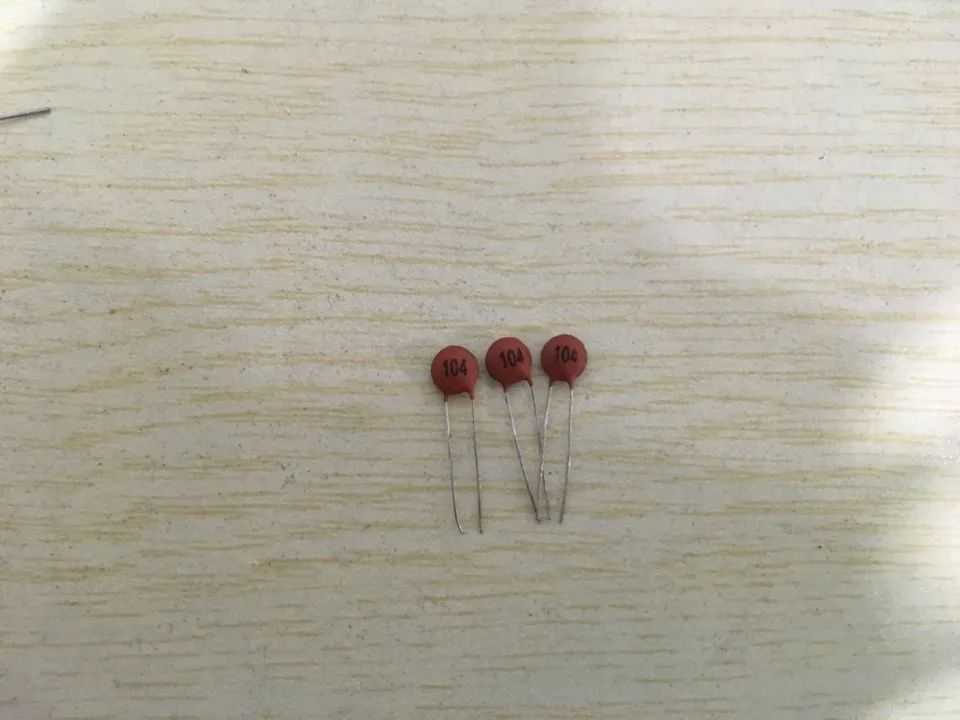

104陶瓷电容。104就是它的容量。这两个电容在电路中的主要作用是滤除高频杂波。

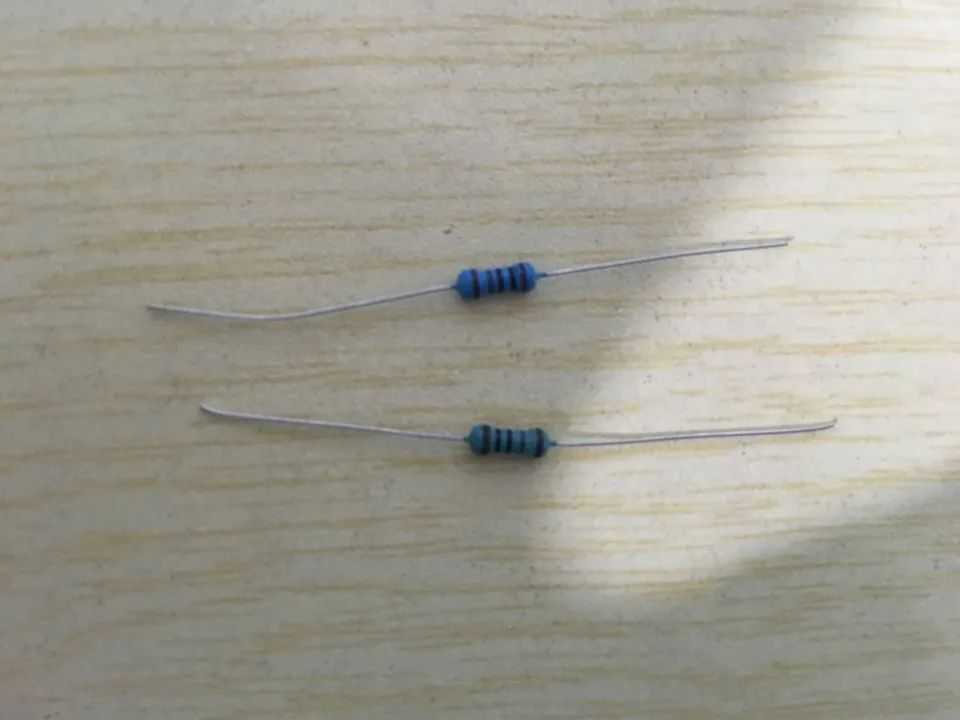

这是两个插件电阻。一个1K的，一个180欧姆的。不过看色环的话，不是那么容易分辨。用的时候还是用万用表量一下好了。

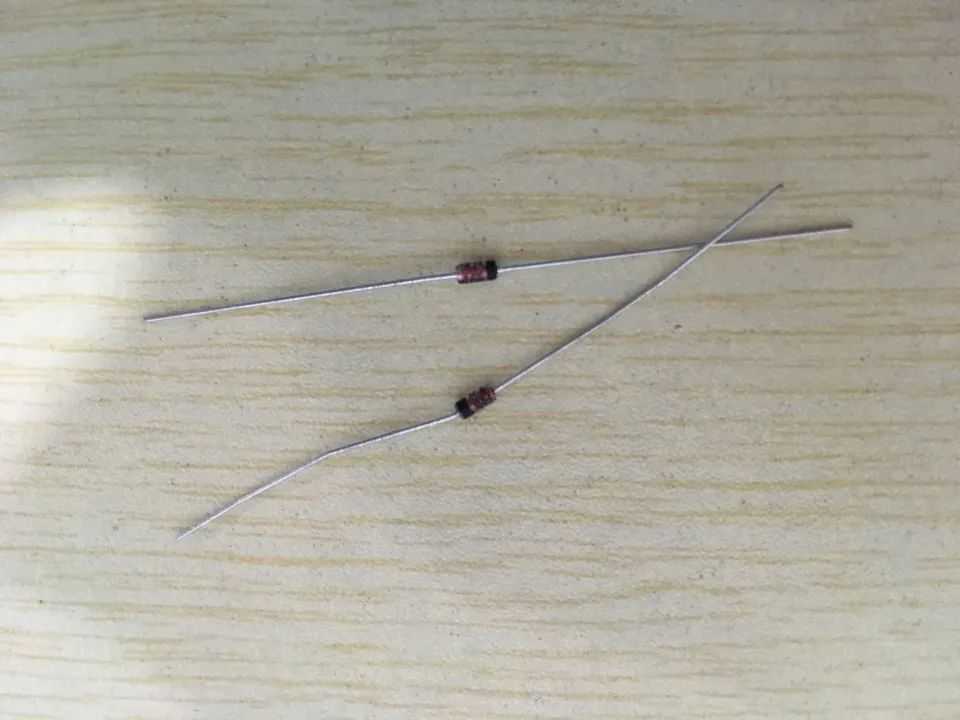

这里还有两个4148的插件二极管。他们俩的主要作用就是。防止断电的时候有反向电压，对LM317造成损坏。

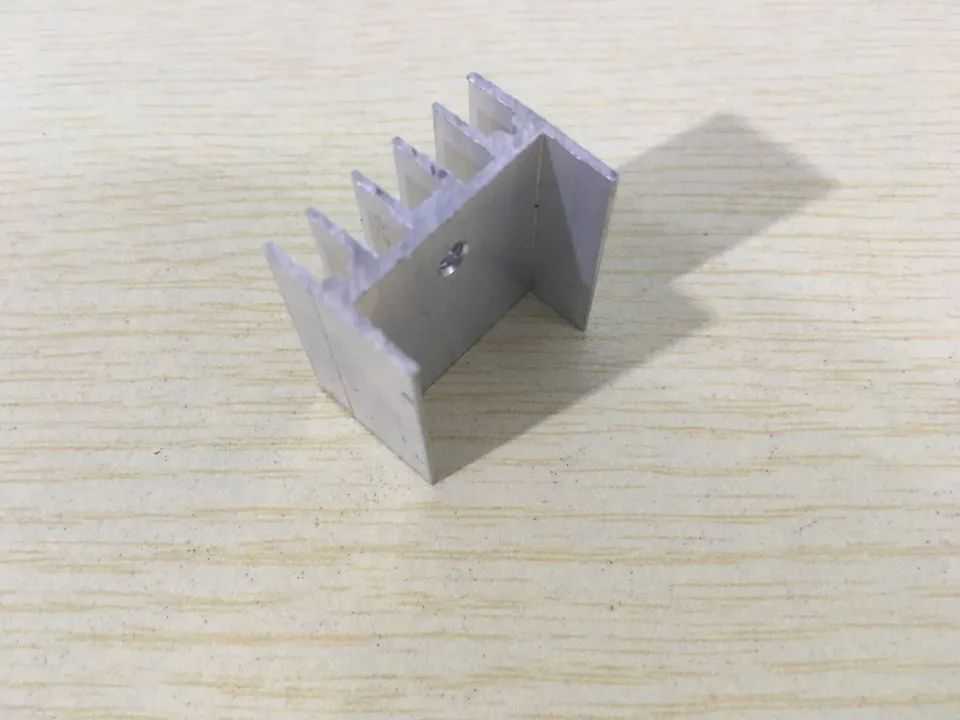

这个是散热片，是给LM317来进行散热的，LM317在工作的时候会产生大量的热。需要散热片来给他降温。以保证他可以正常的工作。

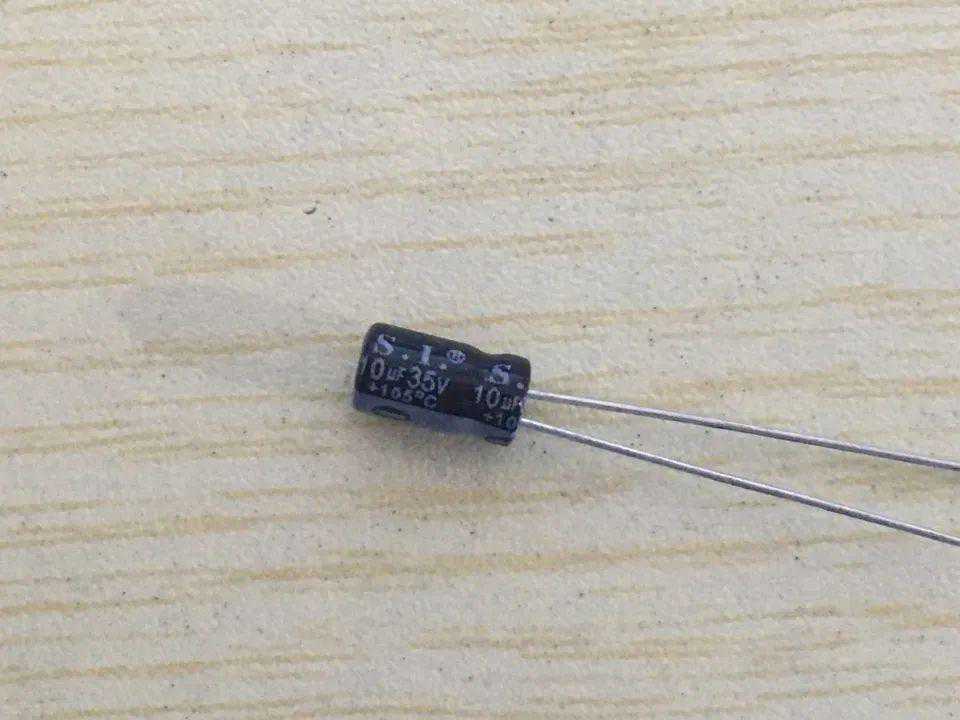

这是一个35V10UF的电容。在电路中接到LM317的控制端。主要是用来稳定电压。让控制端的电压更加平稳。

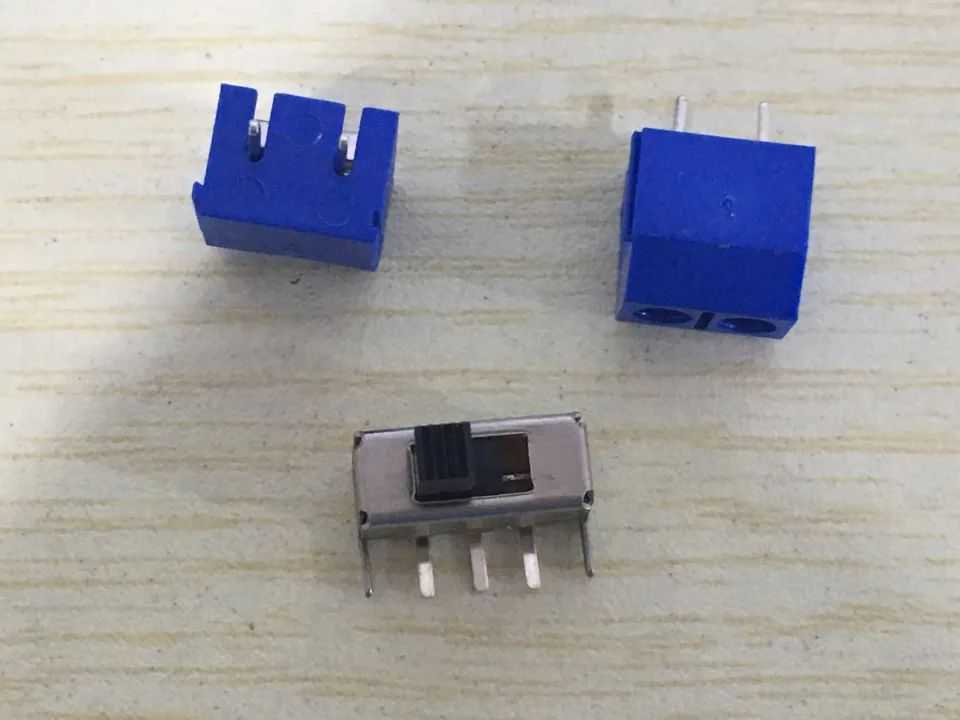

这是两个接线端子和拨动开关。接线端子很好理解，就是为了方便和外部线缆连接用的。开关就是控制通断的。

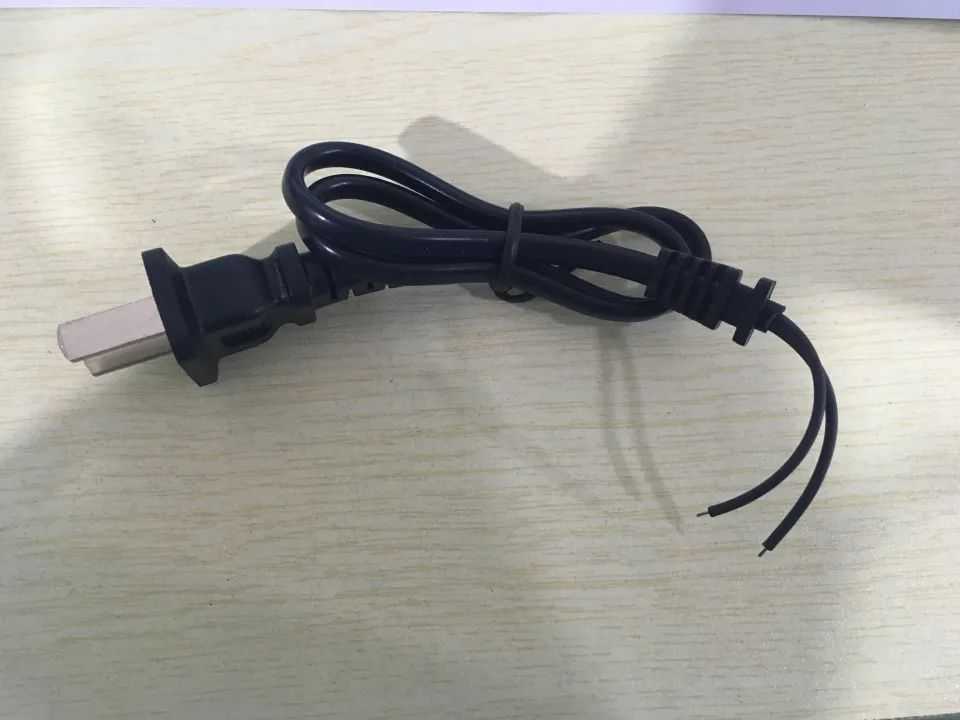

220V交流电的插头，它的一端插入操作，另一端直接接变压器的输入端，就是红线高压区。

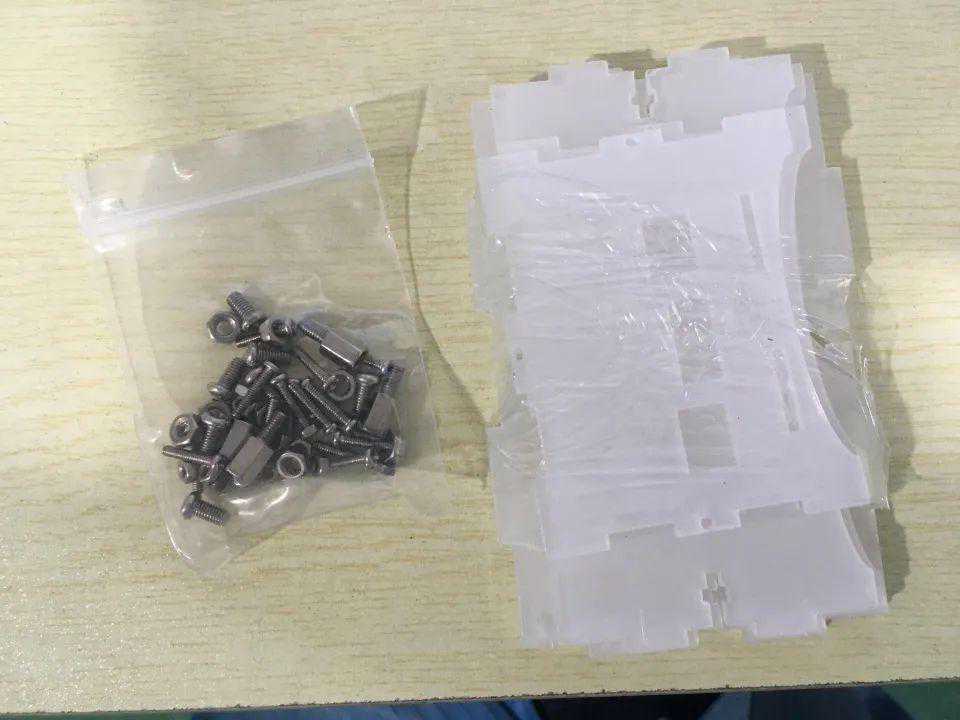

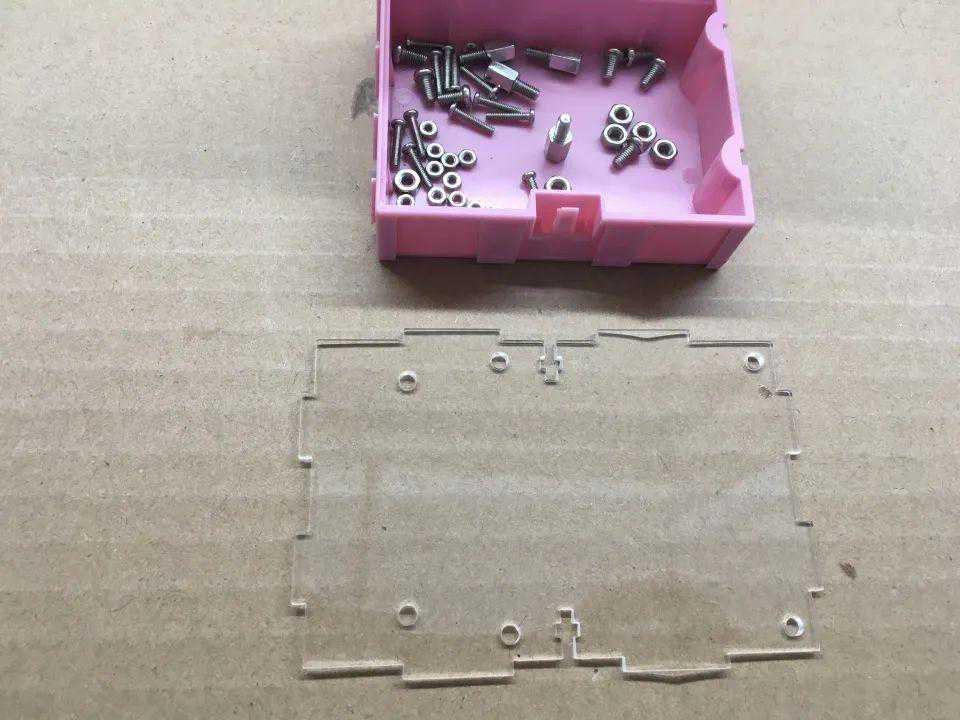

最后就是配的亚克力板和一堆螺丝了。
了解了工作原理和各个器件的作用之后呢，我们就来把它们焊接到一起。电路板上有清晰的标识着各个元件的位置。
下面我们开始插件，插件的话我们要先插矮的，后插高的。如果你先把高的插了的话，矮的就不好插了。

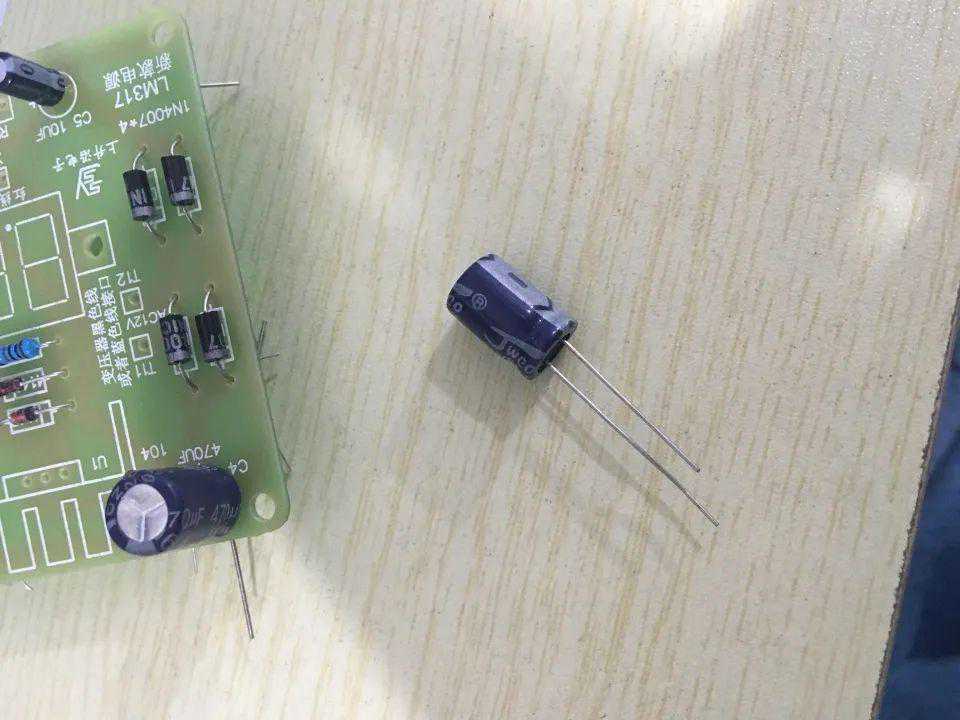

电解电容是分正负极的，这一点要分清，在白色线条的那边是负极，另一边是正极。
灯也是分正负的，左边的正，右边为负，如图所示。

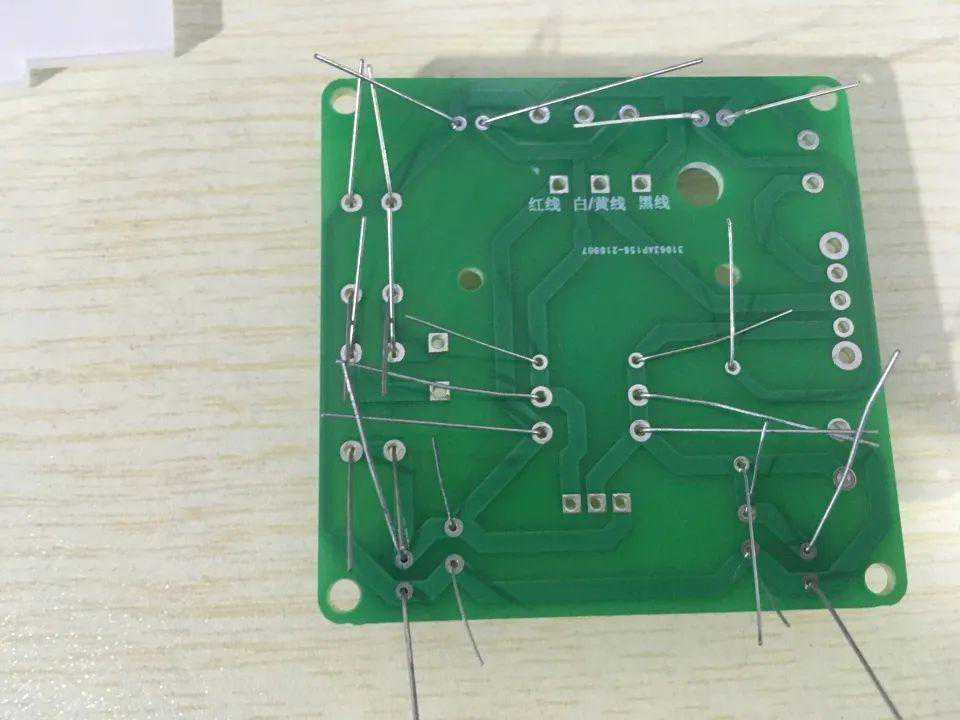

把所有的小件儿都插上。管脚都比较长，我们把它折成一定的角度，这样反过来的时候元件就不会掉了。
插好之后我们开始焊接。焊接时注意温度不要太高。300度左右就可以了。焊接完成之后，我们再把多余的管脚剪掉。

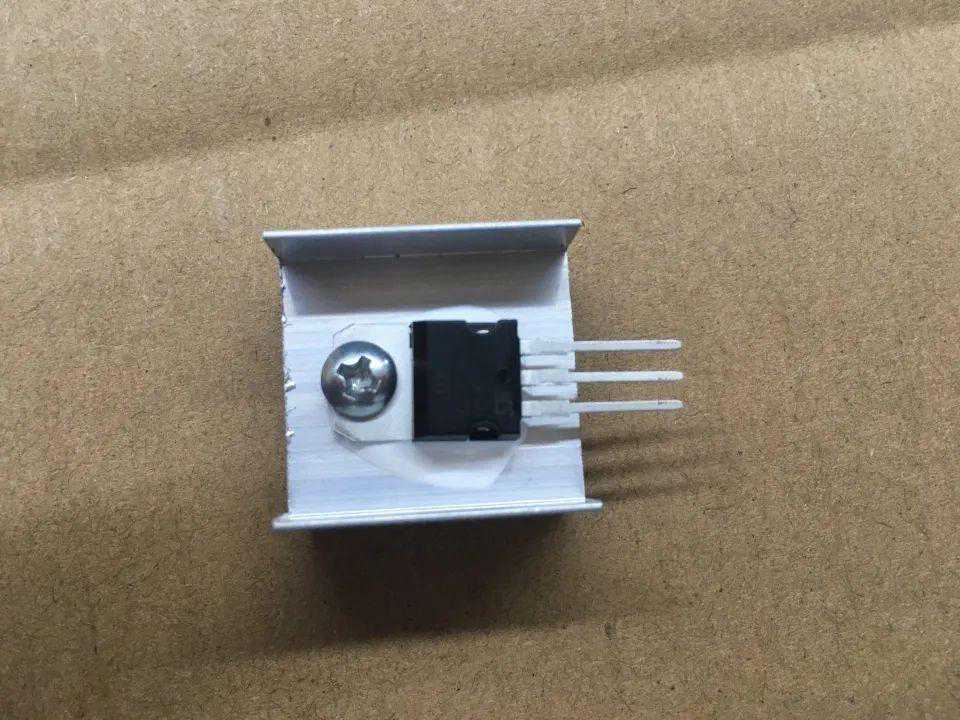

我们拿出散热片和LM317。在LM317和散热器之间涂上导热硅脂。用螺丝拧紧。
我们把大件儿都焊上。
我们把两组鳄鱼夹也焊好。

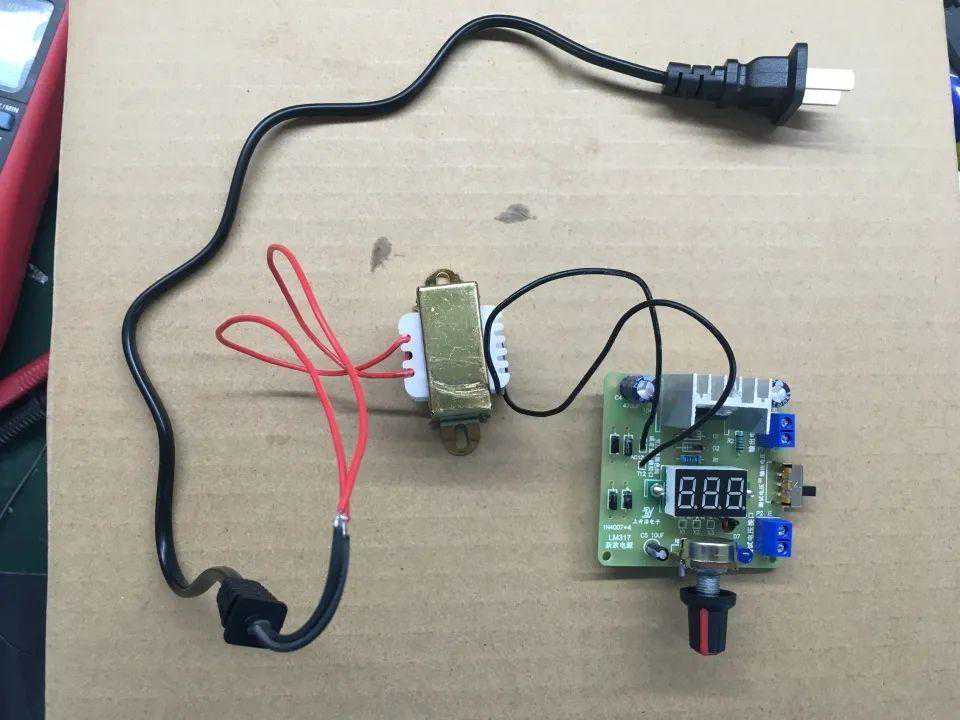

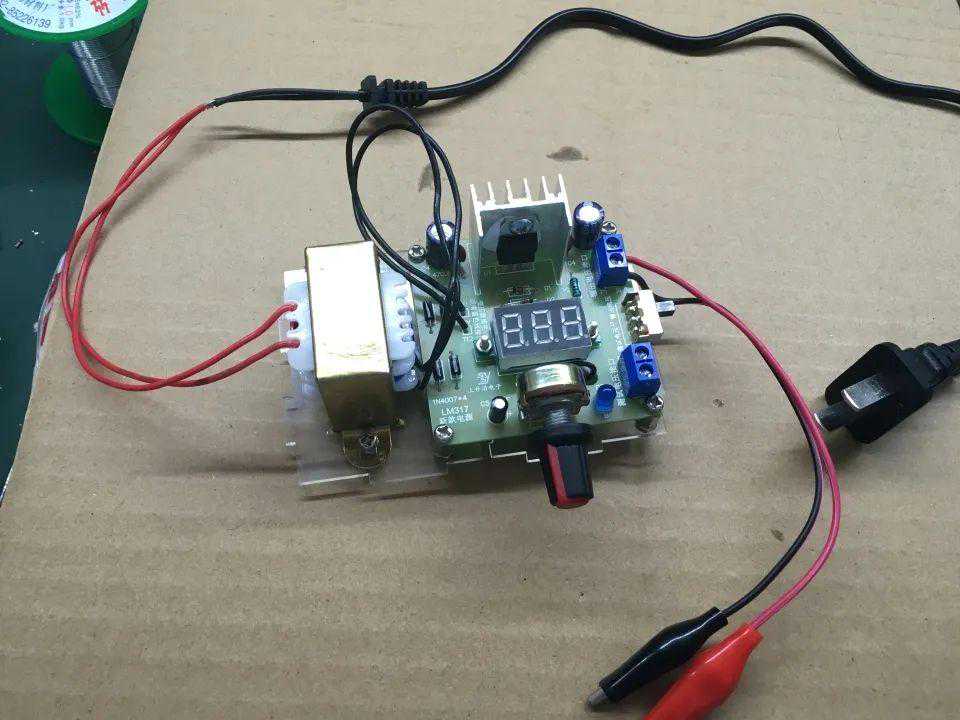

然后连上变压器。

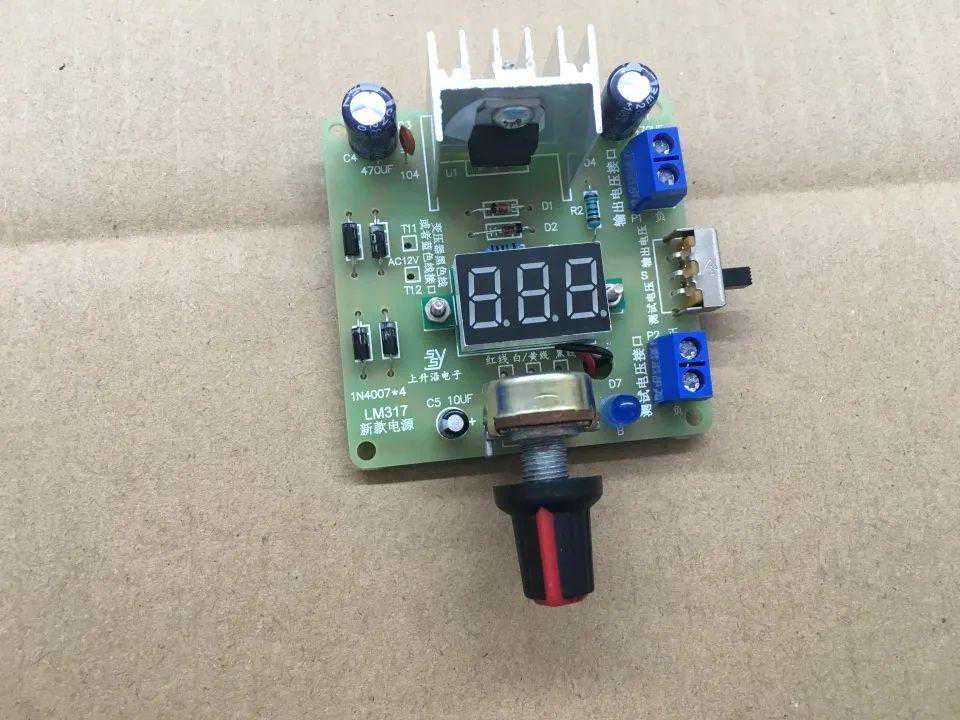

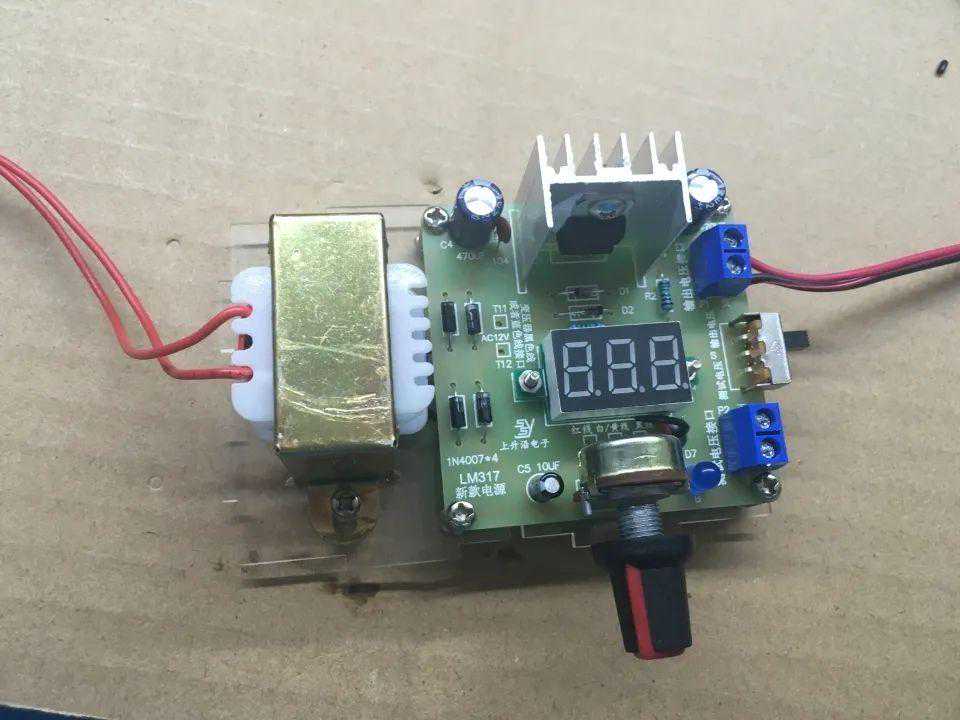

装壳之前的我们先来进行裸板测试一下，看是否通电。

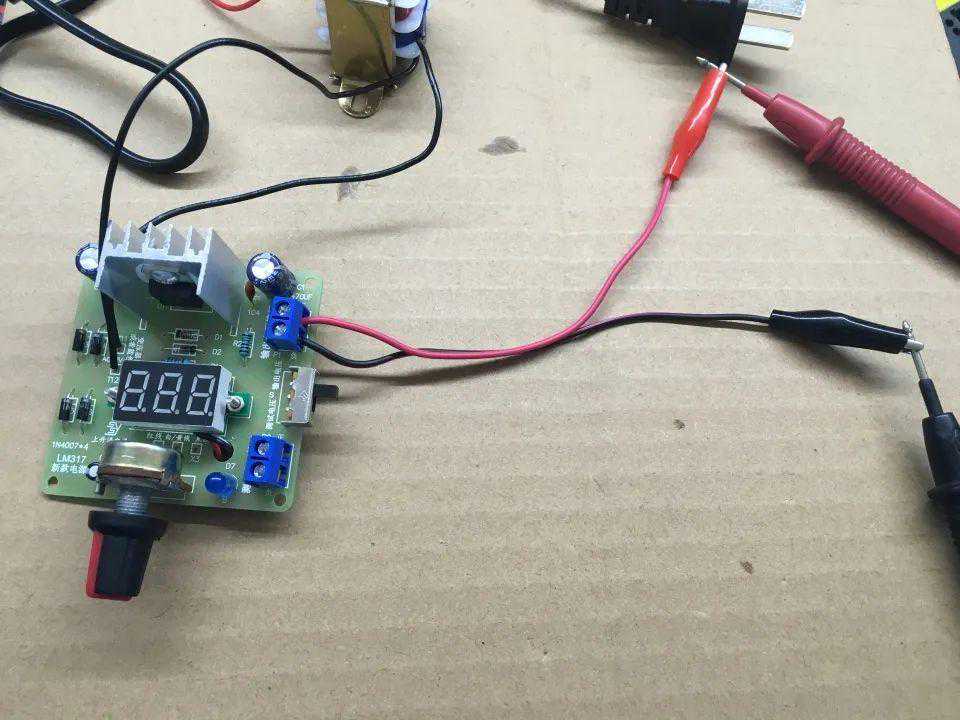

输出端呢，我们用万用表来测试输出电压。
上电之前再检查一遍电路看有没有问题。做好保护措施，看看空开和漏电保护器是否正常工作。如果都没有问题的话，那么我们就开始上线测试。我们可以看到上电测试没有任何问题。这样我们就可以进行下一个步骤了。
我们找到底板。

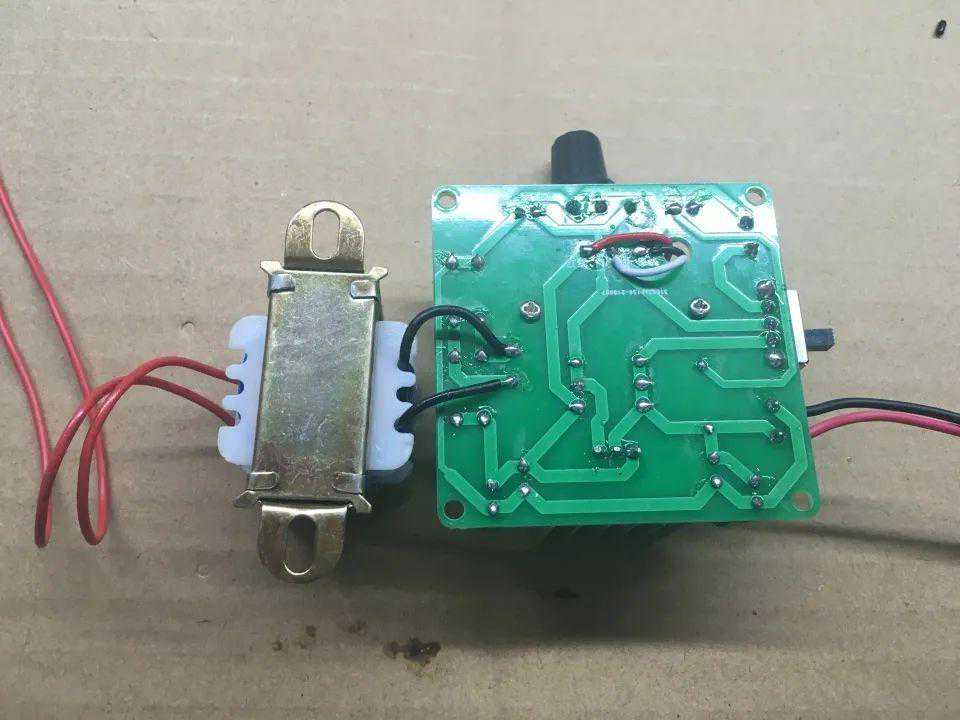

把变压器和电路板固定在底板上。
变压器输出端次级的输出线有点太长了，我们把它剪短一点。线也改成从背面走线。这样的话正面就简洁了许多。

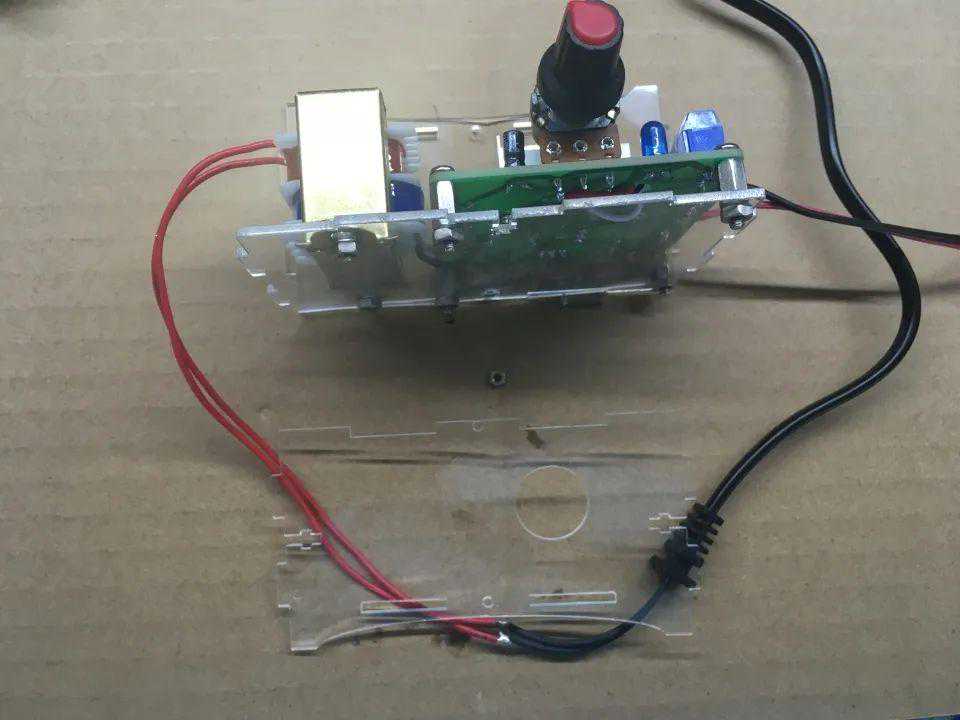

我们把其他的外壳也都给装上，看看还差些什么。
装到一半发现外壳双反了，拆下来重装。
发现输入端要把输入线头先插上去，再焊接线比较好一些。那我们把它拆下来，重新焊接连接。

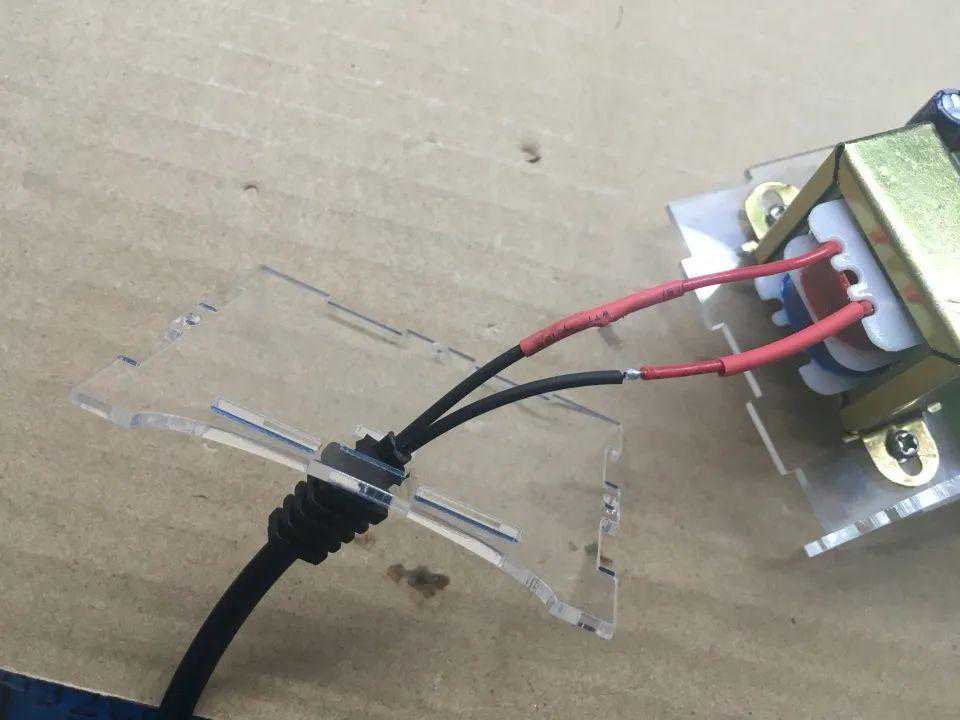

输入端我们把线剪短，给他重新焊接并套上热缩管。

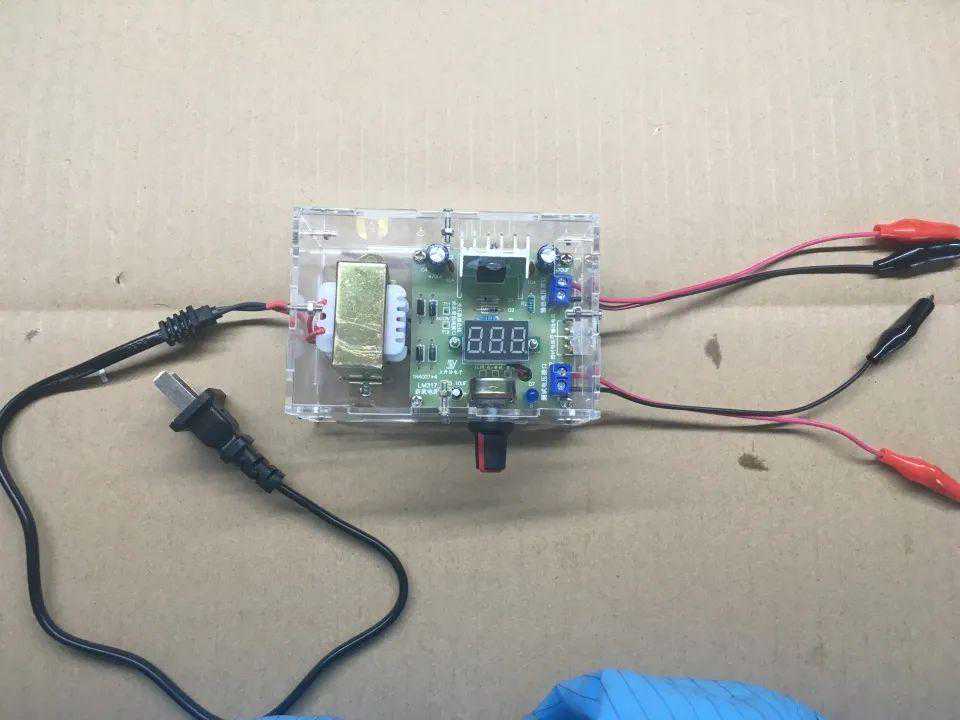

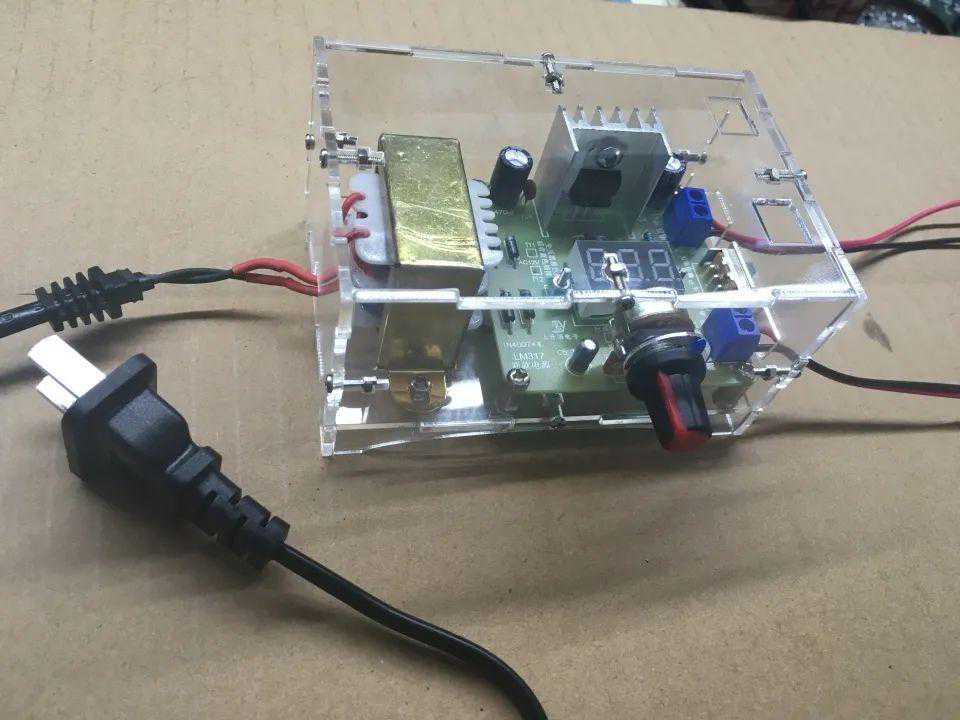

我们把外壳全部装上。这一步需要耐心。外壳装完之后呢，我们的可调电源就算完工了。

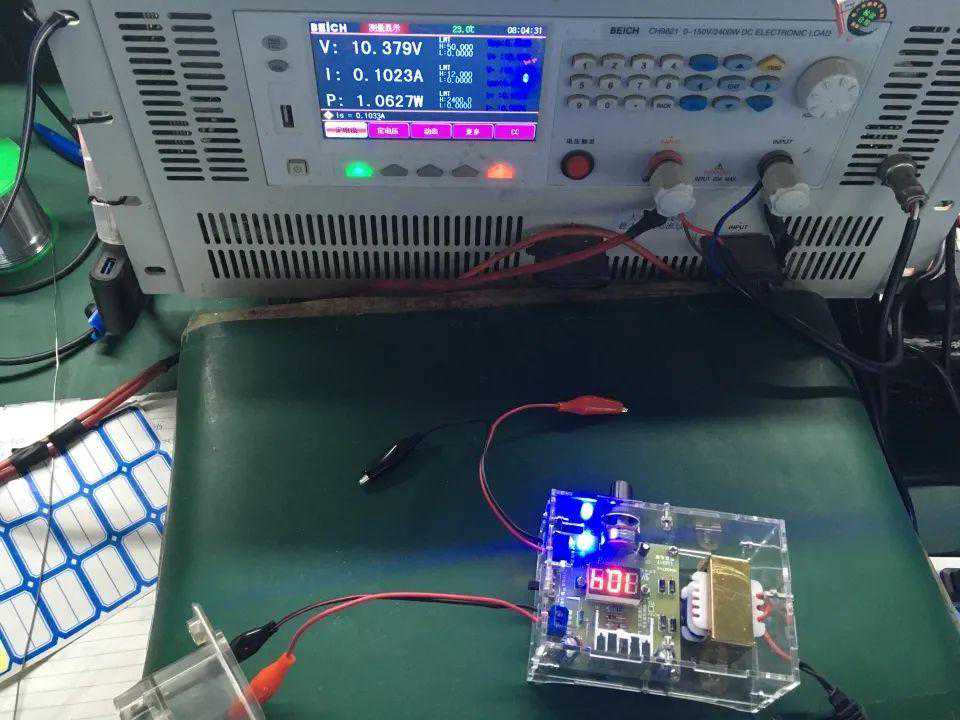

下面我们进行简单的测试。我们用负载仪来试一下看看它的功率。
可以看到这个可调电源的功率非常低啊。最大功率在一瓦左右。他的应用场景非常有限。
