电力系统中谐波的治理

谐波治理的原理

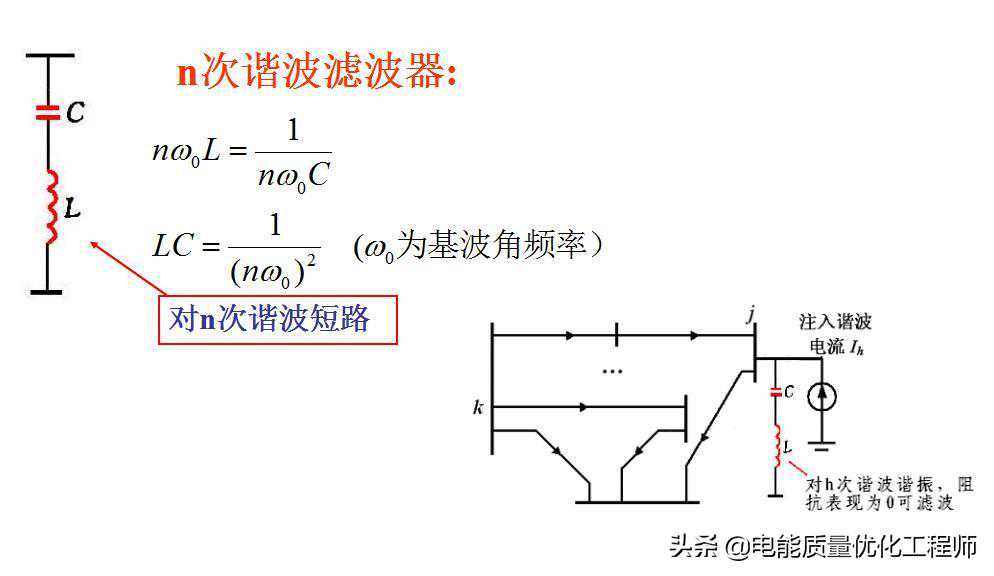

在谐波源处并联补偿装置使节电注入总谐波电流为零，节点上就不会有谐波电压存在。

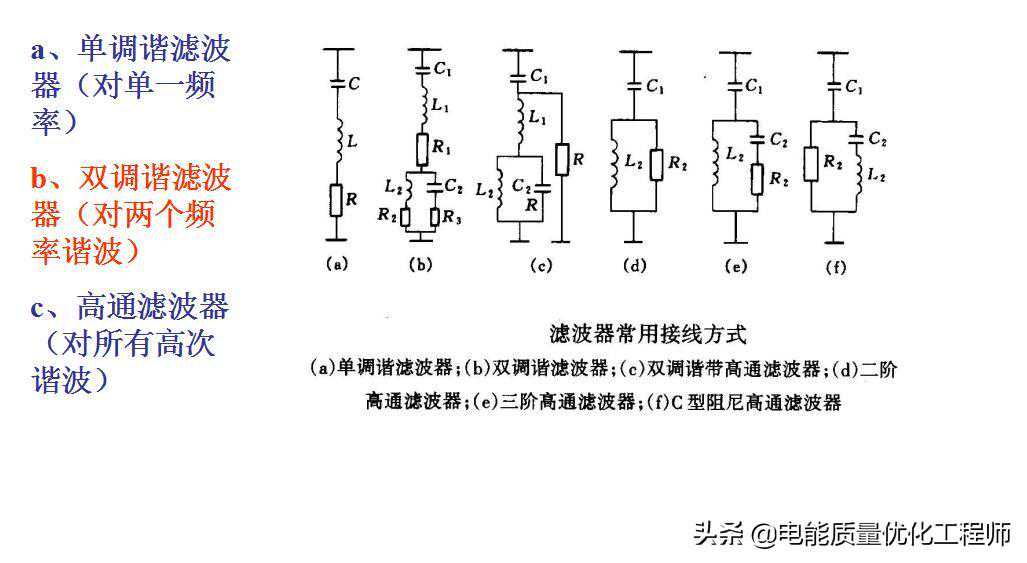

1、一种参数只能针对特定次数谐波补偿；

2、响应速度慢，无法跟踪动态谐波进行动态补偿；

3、补偿谐波时，可能产生多余的无功；

4、系统阻抗小时补偿效果难以令人满意；

5、改变系统阻抗特性，可能导致谐振；

6、参数稳定性差，特别是电容参数容易变化，导致失谐。

1、采用矢量筛选法，可任选2～25次谐波进行补偿或者全部补偿；

2、根据需求，可同时进行谐波及功率因数补偿；

3、根据负荷变化自动限流；

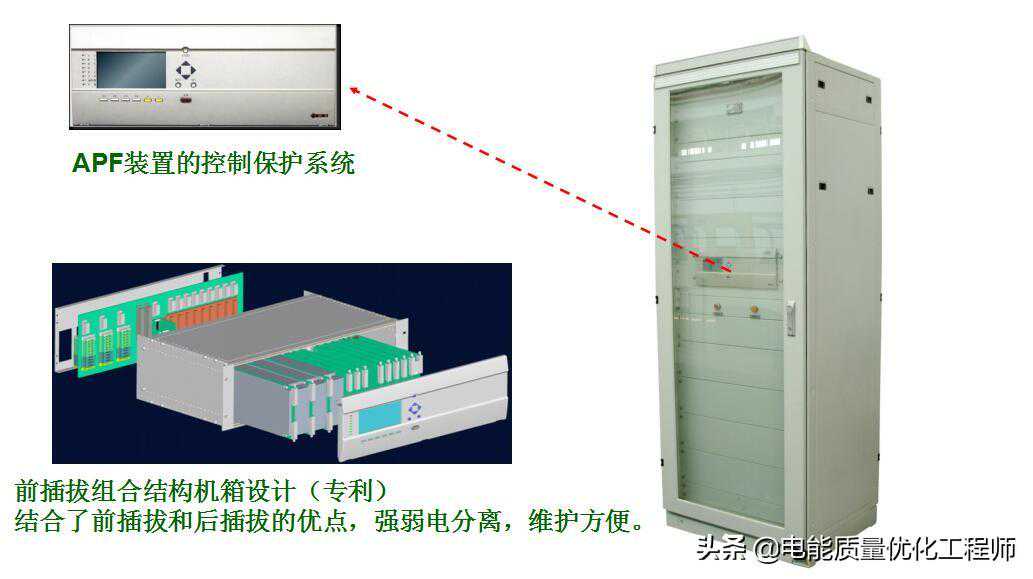

4、平台化设计、高可靠性的控制与保护系统；

5、紧凑型、模块化的优化结构设计；

6、设计了谐振抑制型输出滤波器，可有效滤除特征谐波并防止谐振；

7、智能启动系统，具备一键并网和自动投入等功能；

8、友好的用户控制面板，提供完整现场信息。

1、控制与保护系统采用成熟的平台，抗干扰能力强。

2、装置其他抗干扰设计，设计布线严格遵照一二次电路分开、交直流电路分开原则

3、装置的输入输出加装滤波电容等抑制措施

4、在系统工作电源输入端加装电源滤波器等抑制措施，加大控制保护系统与滤波电抗器之间的距离

5、各种综合措施使有APF装置获得了优异的抗干扰性能，保证装置正常工作。
