报警主机系统是可以自动探测发生在布防监测区域内的侵入行为,产生报警信号,并提示值班人员发生报警的区域部位,显示可能采取对策的系统。报警主机是预防抢劫、盗窃等意外事件的重要设施。

一,报警主机系统工作原理
报警系统由报警信号输入设备(通常为探测器,或紧急按钮等手动触发设备),报警主机(信号处理),报警信号输出设备(继电器,如声光报警设备等),控制设备(如键盘,遥控器等),管理平台(平台软件,客户端软件,移动端软件),接警中心(网络,电话,无线)等组成。

前端探测器又包括了被动红外、红外加微波双鉴、红外对射、红外护栏、手动报警、火宅探测、玻璃破碎等等,根据不同的功能适用于不同的环境。前端探测器是报警系统的传感器,报警系统对外界警情的侦测就是通过前端探测器来完成的。就前端探测器和报警主机间的联系、信号传递,说到底就是一个开关量信号的传送和接收过程。所谓开关量信号,就是一个电气回路的开路和短路过程。
其实报警主机及报警探测器的工作原理很简单,但是为什么在实际中有好多人不能正确配置与使用呢,其实就是一些关键的基础知识没怎么明白而已。下面跟大家一起聊聊有关报警主机接线方面知识
二,报警主机系统如何接线
报警主机以常闭工作模式为例,系统加电正常工作时,如果探测器失电或被警情触发,探测器内的继电器发出动作,将触点由闭合状态改变为断开状态,当报警主机侦测到对应防区端口的这一变化时,就会根据当前的状态设置采取相应的反应(包括忽略、报警、信号输出等)。
常闭方式的探测器接线方式:
1.探测器的NC和COM端接主机防区的Z和G;
2.探测器端串联2.2K电阻。

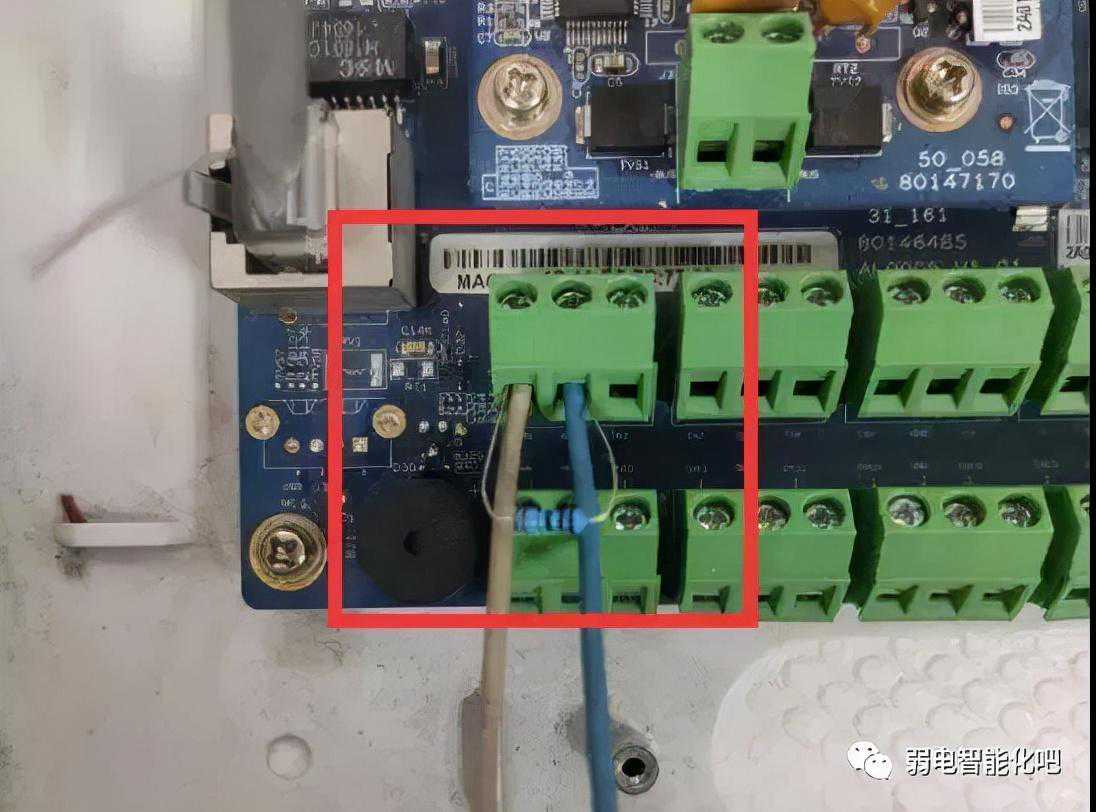

探测器端子“ALARM(NC,COM)”,串联一个电阻接入报警主机的“Z,G”端子,不分正负

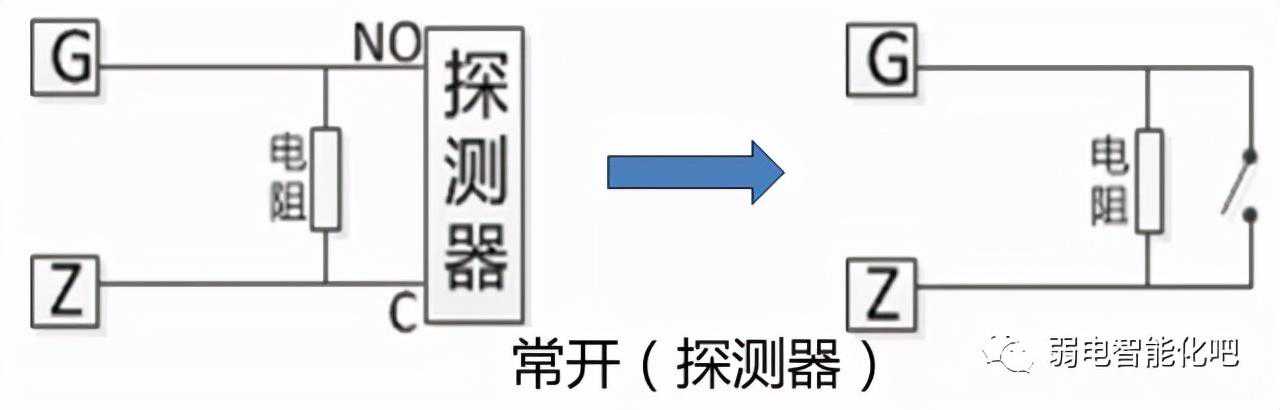

常开型探测器接法
报警主机以常开工作模式为例,系统加电正常工作时,如果探测器常开接触点被警情触发,探测器内的继电器发出动作,将触点由断开状态改变为闭合状态,当报警主机侦测到对应防区端口的这一变化时,就会根据当前的状态设置采取相应的反应(包括忽略、报警、信号输出等)。
常开方式的探测器接线方式:
1.探测器的NO和COM分别接主机的Z和G;
2.探测器端并联2.2K电阻。

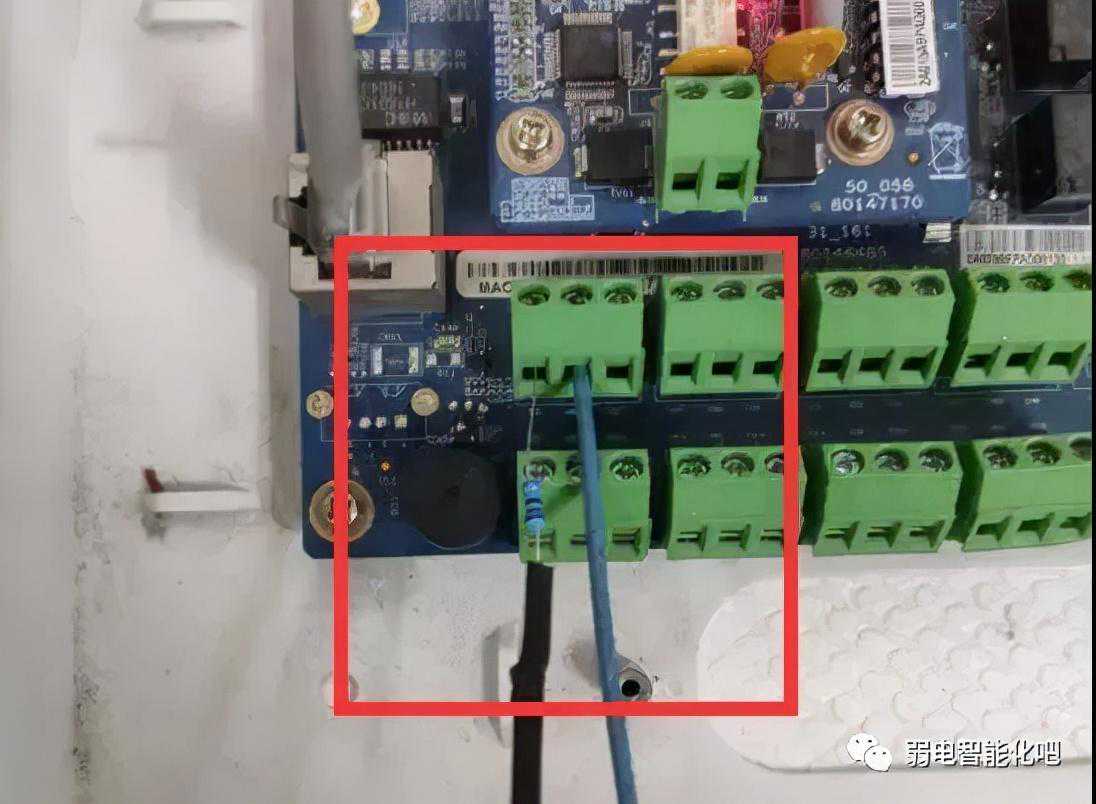

探测器端子“ALARM(NC,COM)”,直接接入报警主机“Z,G”端子,不分正负,并将主机“Z,G”端子通过电阻短接

常开型探测器接法
总结如下
常闭回路(NC):短路正常,断路报警。这种电路形成的缺点是:若有人对线路短路,该探头就失去作用。报警主机就无法识别是人为的短路。
常开回路(NO):短路报警,断路正常。这种电路形成的缺点是:若有人对线路断路(剪断信号线),该探头失去作用。报警主机就无法识别是人为的段路。
三,报警主机扩展模块接线
报警主机扩展模块分为两种,一种是“M-BUS”协议扩展模块,另一种是“485”协议扩展模块

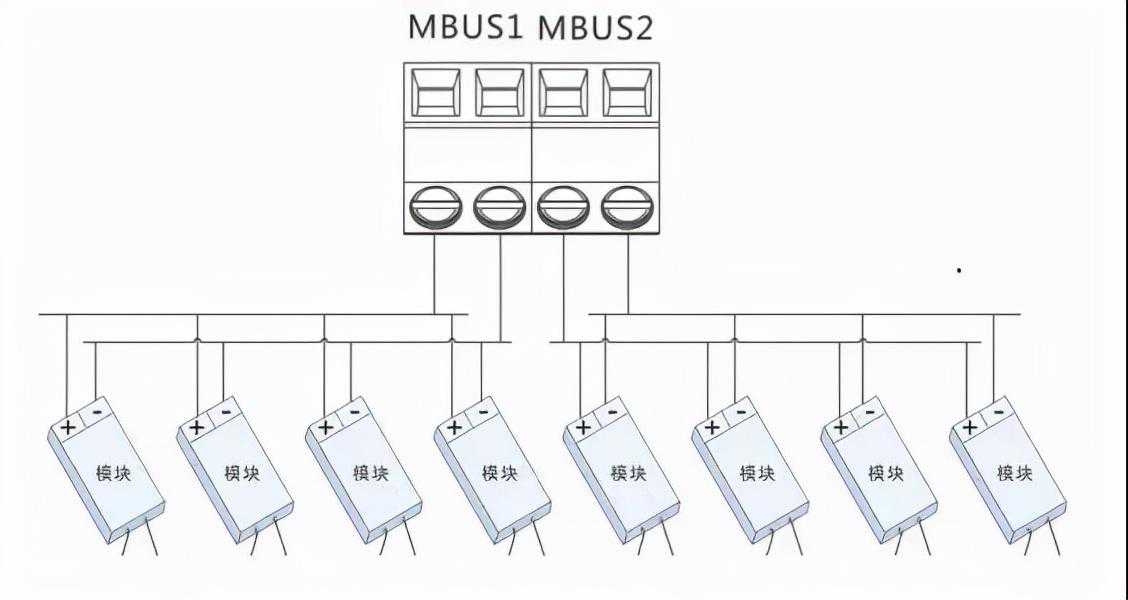

“M-BUS”协议扩展模块
通过主机M-BUS总线进行连接,总线端口具有36V电压区分正负,连接方式采用“手拉手菊花链”,接探测器使用的是“10KΩ”电阻
(常见“M-BUS”协议扩展模块有:ARM801,ARM802,ARM808)
“485”协议扩展模块
该模块通过报警主机上的“A2,B2”进行连接,模块需独立供电,模块接探测器使用的是“2.2KΩ”电阻;模块有“红黑蓝黄绿”5芯线。其中的“红、黑”分别接电源的正负。“绿、黄”分别接485总线:绿(正)、黄(负)。“蓝、黑”接探测设备报警输出的常闭。黑线为GND,探测器的COM接黑线与电源地共用。
