一种新型全玻璃太阳能双通管是两端开口的太阳能真空管。该产品的出现颠覆了很多领域太阳能的应用模式,通过该产品可很容易获得太阳能热风,也可做成防冻的太阳能热水系统。
为测试太阳能风水转换系统的效率,我安装了一套以太阳能双通管为集热部件的防冻太阳能热水系统,读取运行数据,分析效果。

太阳能双通管取暖工作原理图
采暖模式:
1、优先供暖风,当集热器T1≥50℃时F1风机启动,供室内热风;
2、当集热器T1≥70℃时,水泵P1启动,即热风取暖和储水箱蓄热同步进行;
3、夜间模式,下午17点到早上8点,启动水箱蓄热供暖。
4、电辅状态:当太阳能内温度达不到设定温度,且水箱内热量不足时,启动电辅助,给水箱内的水加热。然后再通过风水换热器将热量吹到室内,给室内加热。
优特点:
1、太阳能直接出热风取暖,减少二次换热环节,提高太阳能利用率;
2、太阳能空气集热器,以“空气”代替“水”为传热介质,本质上解决了传统太阳能的跑、冒、滴、漏、炸管、系统瘫痪短寿命等问题;
3、无电辅助防冻功能,不会冻堵,节省运行成本;
4、不容易炸管、不怕炸管。即便真空管有炸管,系统照样可以运行,只是功率略有降低。
5、不怕高温。防冻液系统在夏季容易出现过热现象。该系统以空气为介质,不怕高温导致的系统过热。
6、同一个系统可出热风,可出热水,满足客户个性化需求。
7、省钱。白天运行费用就是一个风机和一个循环泵,一共300w左右。白天运行电费1.5元不到,晚上一开始利用水箱储存热量换热后往室内送热风,水箱热量不足时启动电加热,合理运用夜间低谷电,电费便宜,很多地区低谷电费0.2---0.35度(根据当地电业部门价格为准)。
系统组成主要配件:
1.太阳能双通管

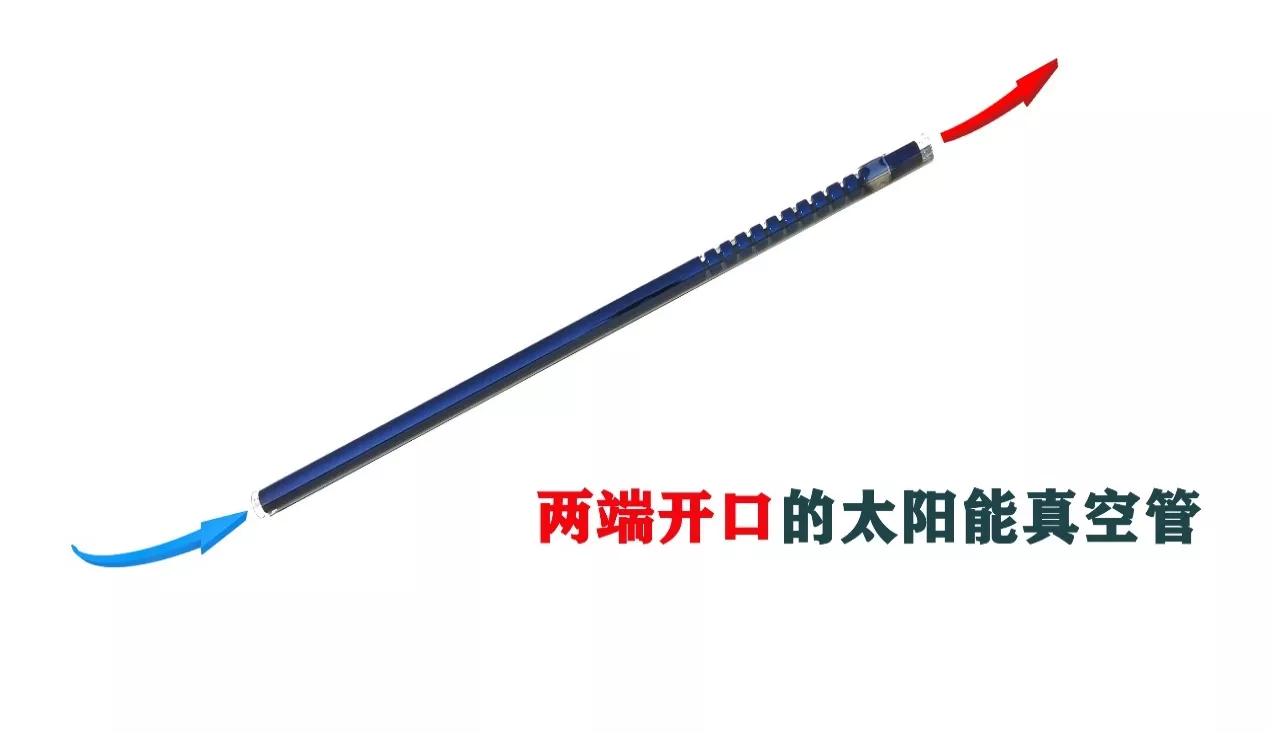

太阳能双通管双端开口直接走风

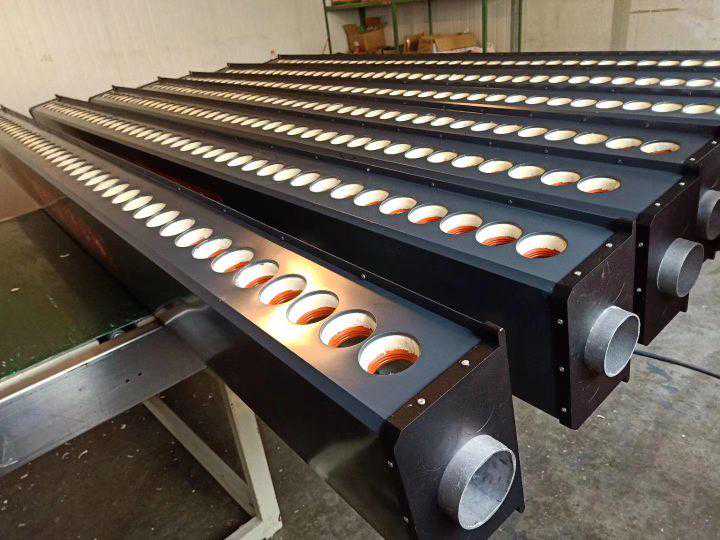

2.太阳能联箱

大口径走风的太阳能联箱

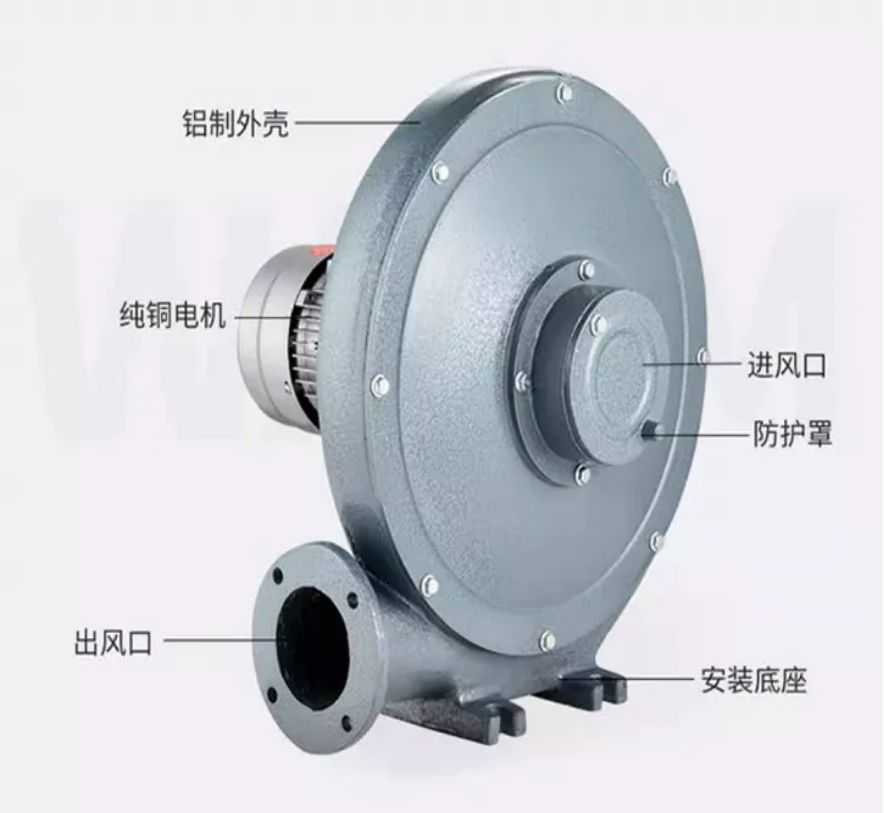

3.风机

农户系统根据大小配100w----350w风机,大型系统配更大风机

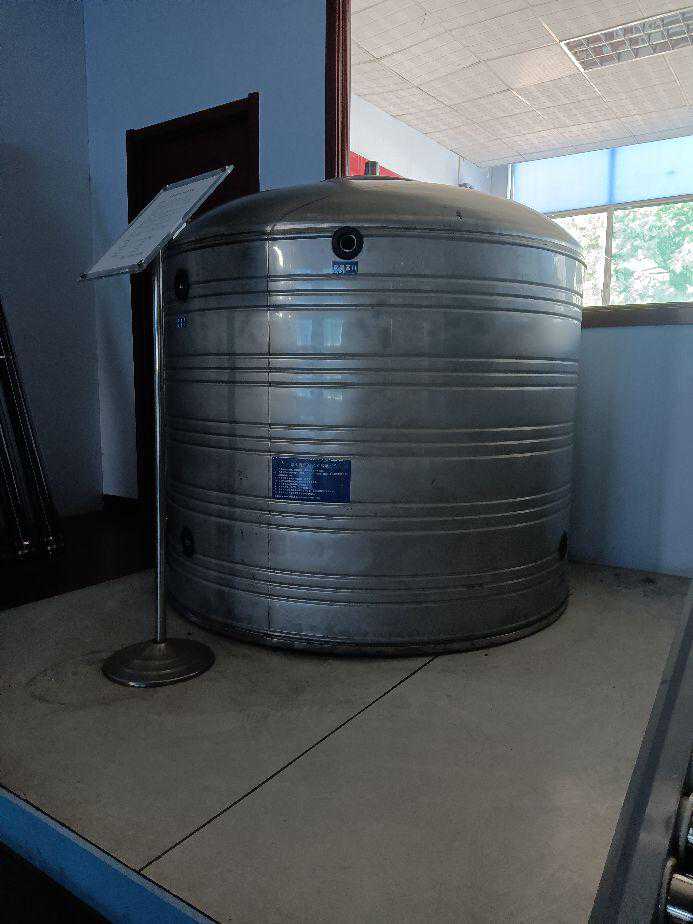

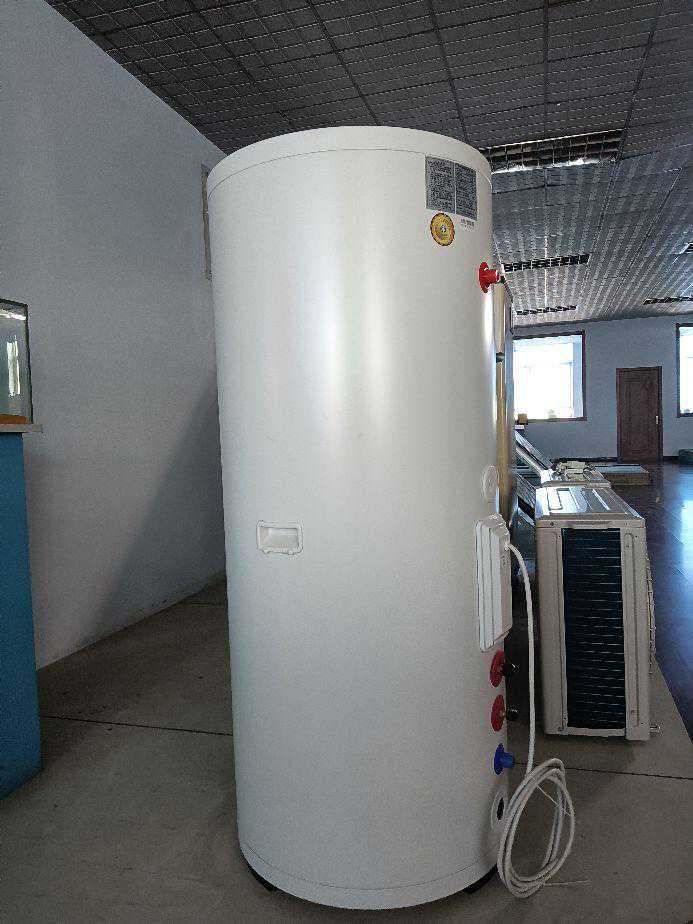

4.保温水箱

农户取暖配200升----800升保温水箱

大型取暖配1吨以上保温水箱
5.换热器
6.循环水泵
7.保温风管
8.室内出风口

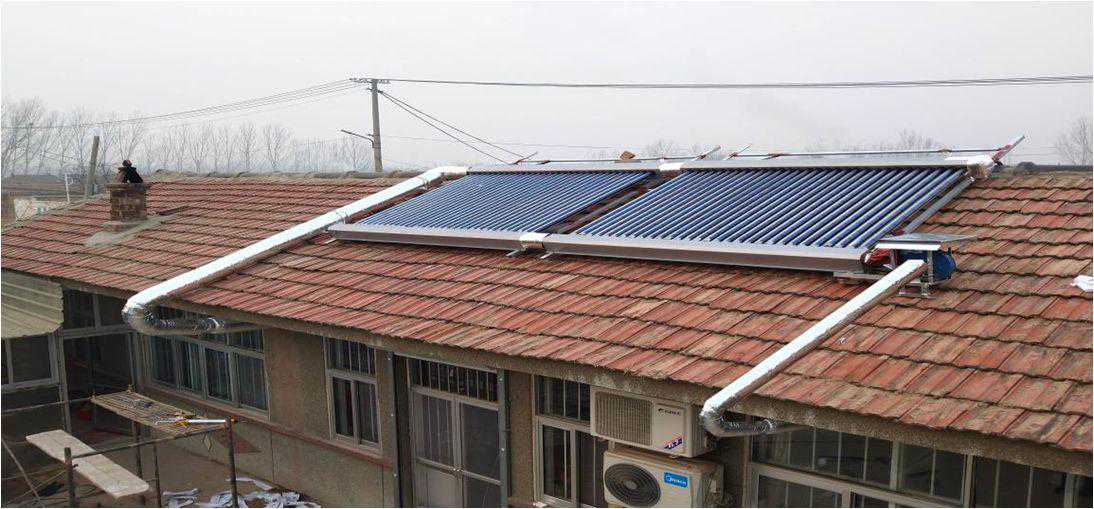

实际安装图及效果

太阳能双通管取暖室外图

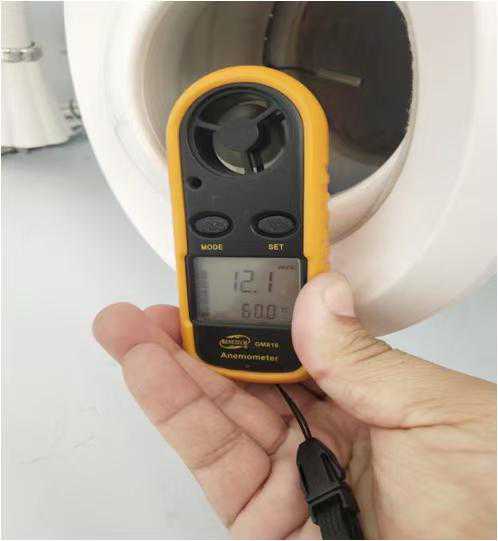

室内出风口温度60度

白天室内温度平均23度,夜间最低15度
典型日温度变化曲线:

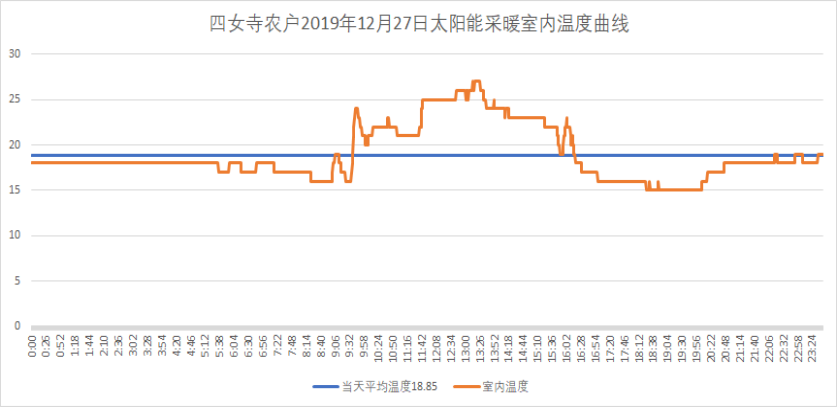

1、2019年12月27日,晴天;
2、平均温度18.85℃,白天平均温度23.4℃,夜间最低15℃;
3、太阳能系统取暖开始时间9:15分,辅助热源启动20点

一月份温度曲线图平均温度18度以上,晚上最低12度

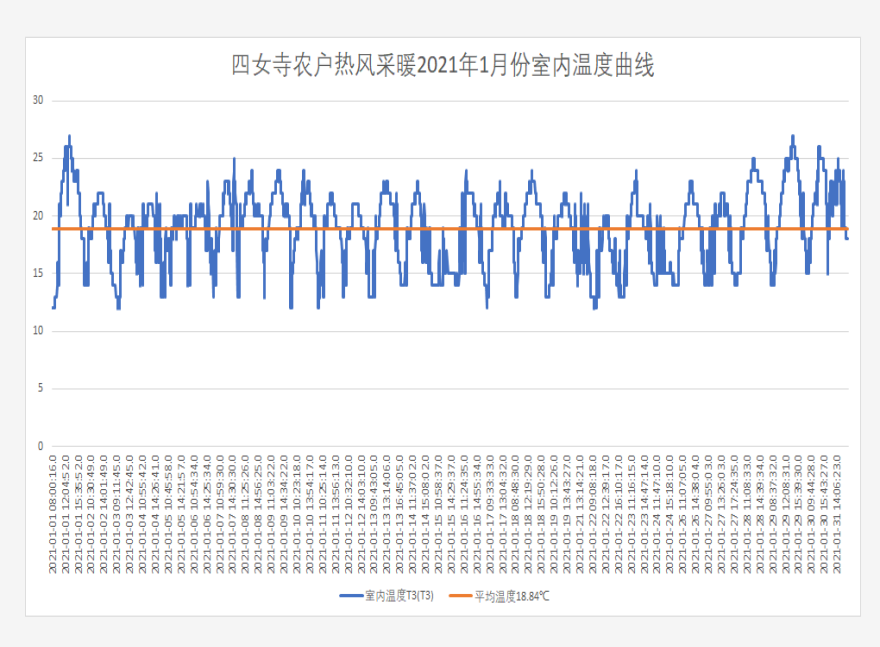

2021年1月室内采暖温度变化曲线:
1、平均温度18.84℃;
2、一天中中午12点-13点室内温度最高,早晨6-8点温度最低

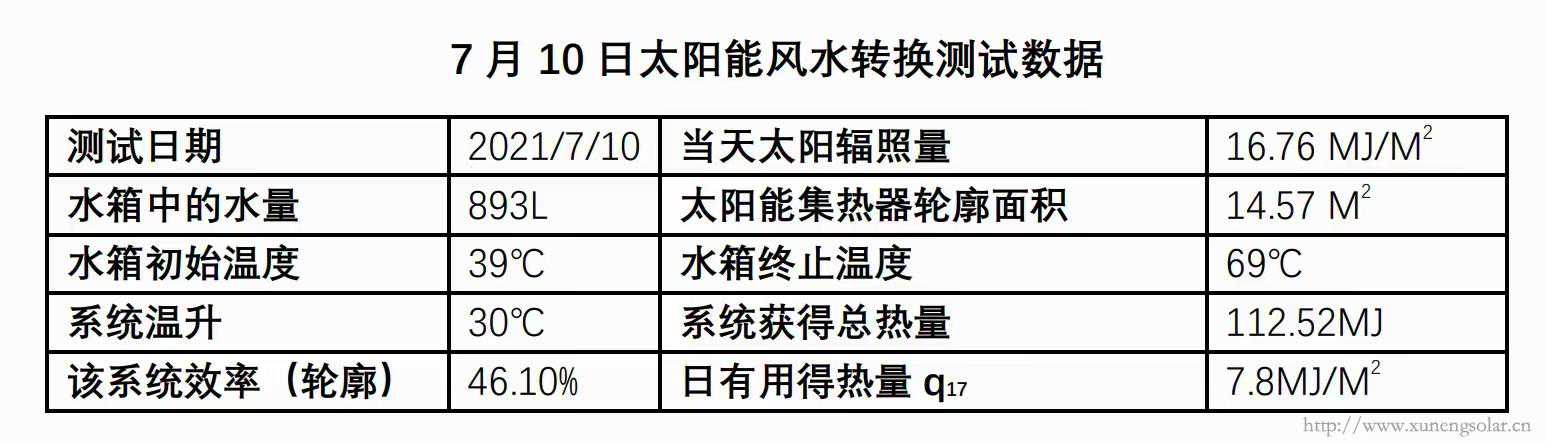

太阳能双通管组成的防冻热水系统(间接系统)效率测试,结果如下:
q17=7.8MJ/M2,系统效率46.1%,高出国标最低标准23.8%(国标q17=6.3MJ/M2)

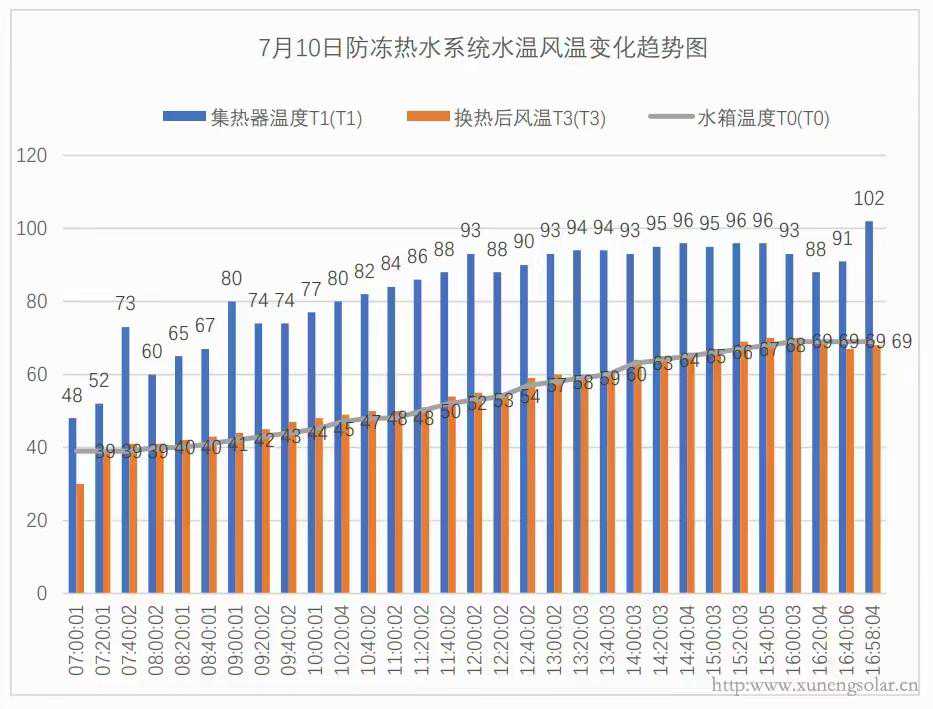

经过改进后,室内出风温度更加平稳(红色换热后风温)。
适用地区:太阳辐射量一类地区二类地区三类地区
(以上数值采集为山东德州,为三类地区)如果在一类二类地区效果更佳。
