前面几期小编已经介绍了很多种泵的结构原理和应用场合，按照老规矩，今天小编给大家带来的是水环式真空泵，希望对大家有帮助。（第一次看小编文章的可以看前几期各种泵的结构原理与适用场合）
水环式真空泵是由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、吸气口、排气口、辅助排气阀等组成的，这是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。
水环式真空泵工作原理：在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

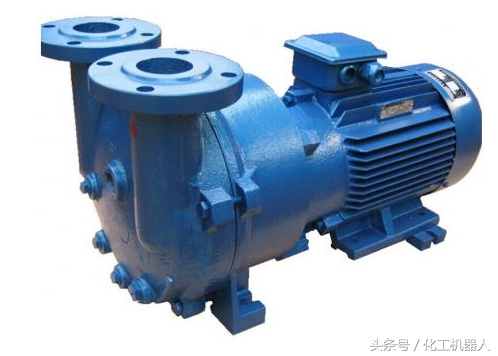

水环式真空泵
水环式真空泵工作优点：①结构简单，制造精度要求不高，容易加工。②结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。③压缩气体基本上是等温的，即压缩气体过程温度变化很小。④由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。⑤吸气均匀，工作平稳可靠，操作简单，维修方便。
水环式真空泵工作缺点：①效率低，一般在30%左右，较好的可达50%。②真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。
水环式真空泵适用场合：在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等。
总之，由于水环泵中气体压缩是等温的，故可以抽除易燃、易爆的气体。由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。
