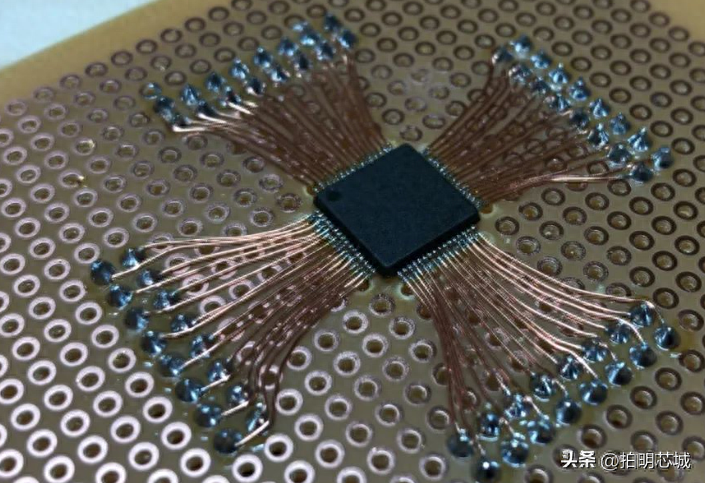

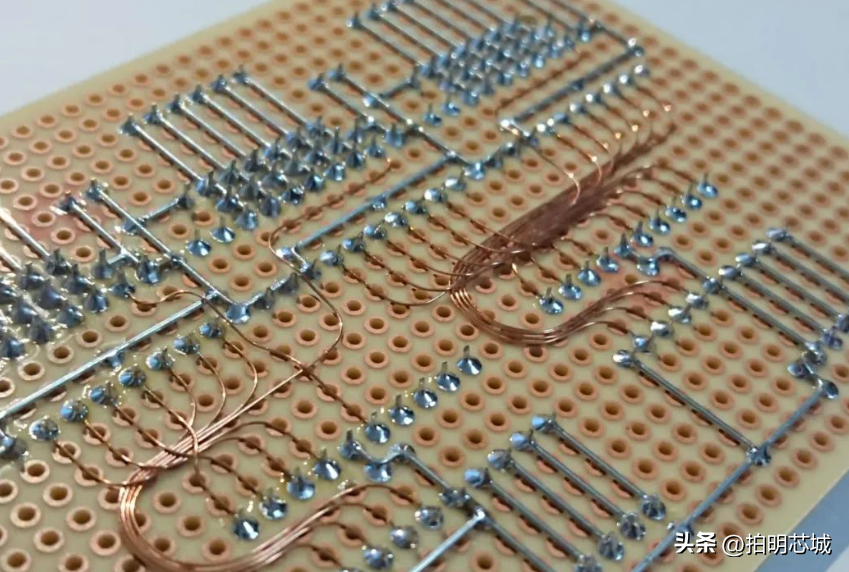

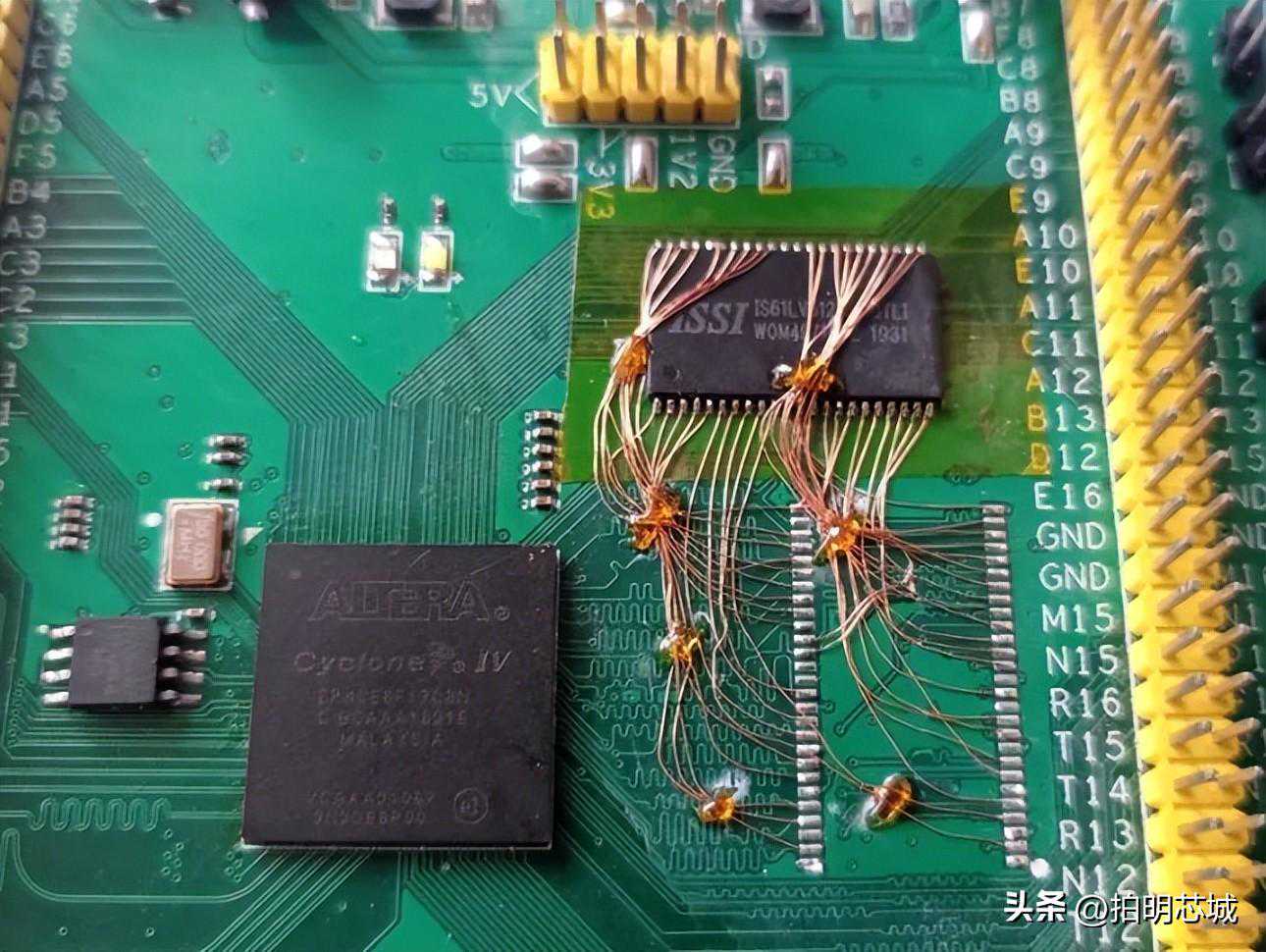

先来几张震撼的焊武帝作品：
要成为焊武帝，精通手工焊接技术至关重要。这需要掌握技巧、领悟力、灵巧性，并配备适当的工具。在焊锡作业中，焊台和电烙铁是最常见的焊接工具。虽然焊台实际上也是电烙铁的一种，但随着焊接技术的不断进步和成熟，已经更新迭代出了新的焊接工具，如多功能焊台、高频焊台和无铅焊台等，以满足更高标准的焊接作业需求。焊台通常在电烙铁的基础上配备控制主机，从而拥有更广泛的控温范围和更高的准确性，功能丰富实用。
电烙铁主要由以下部分组成：
1、烙铁头：这是电烙铁的最前端部分，通常是由铜制成。烙铁头加热后用于传递热量。
2、烙铁柄：柄是电烙铁的手柄部分，通常由绝缘材料制成，以保护用户免受高温的影响。
3、电源线：电烙铁通常附带一根电源线，用于连接电烙铁和电源插座。
4、温度控制器：一些高级电烙铁具备温度控制功能，允许用户根据工作需要调整烙铁的温度。工程师如何设计一款电烙铁?它们常用的电子元器件或芯片方案有哪些呢?带着问题我们整理出三款电烙铁的BOM表聊以说明。

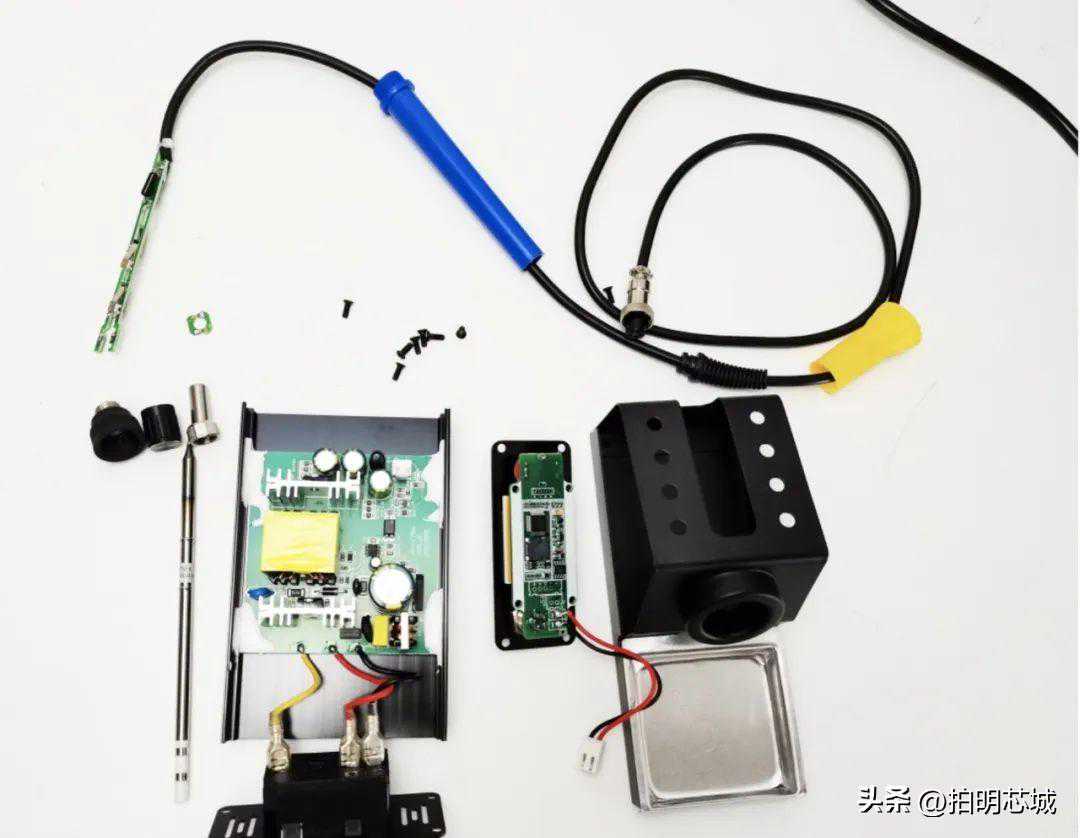

1、安立信T12焊台
品牌
型号
描述
中科芯(CKS)
CKS32F030K6T6
1颗32位MCU，频率最高可达48MHz
微盟(MICRONE)
ME3116
1颗降压型DC/DC稳压器，最高输入40V带载可达1A，用来将开关电源输入的24V降到单片机可工作的电压
微碧(VBSEMI)
AP9579GM
1颗P沟道场效应管，用来控制烙铁芯加热线圈电源的通断，以此来控制温度
华润华晶(CRHJ)
CS80N07A8
1颗双NPN三级管，一路用来驱动场声器，另一路用来控制AP9579GM通断
启臣(CR)
CR6842
1颗电源控制芯片，具有频率抖动的绿色节能PWM控制器
亿光(EVERLIGHT)
EL817
1颗光耦
百灵(BEELEE)
SW-200D
1颗滚珠开关
-
-
4条烙铁加热丝
-
-
1颗蜂鸣器
-
-
1块显示屏
-
-
阻容感、变压器、连接器、接口、结构件和紧固件等等
表1、安立信T12焊台部分元器件

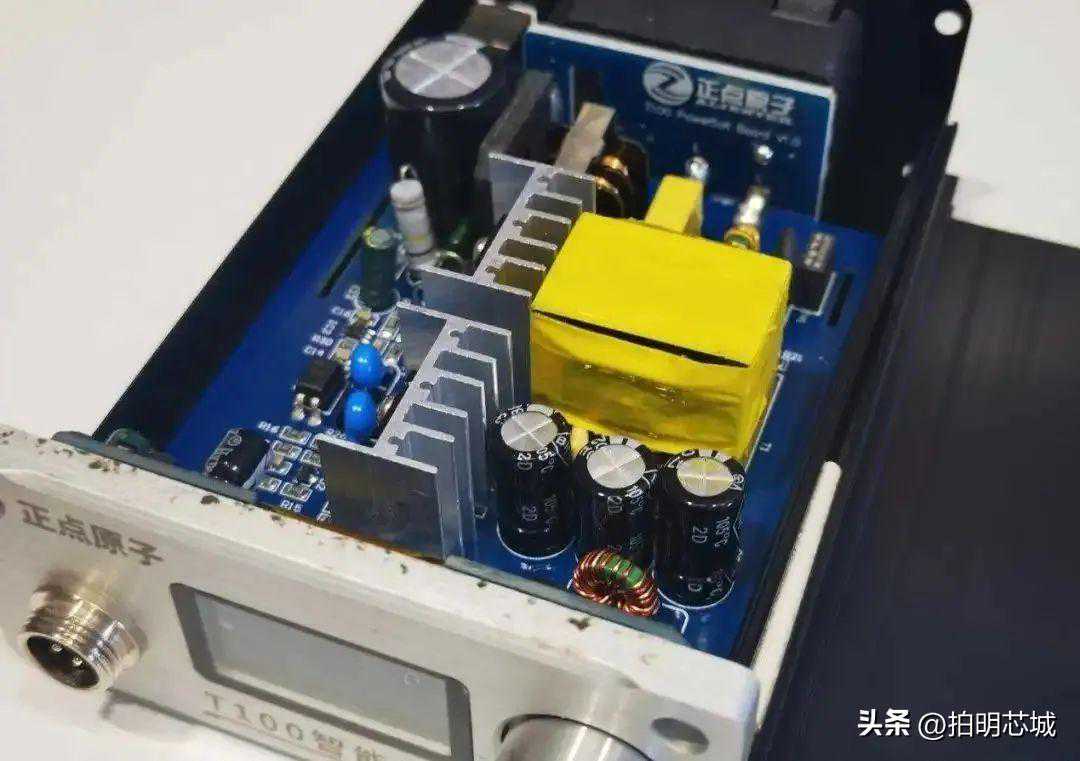

2、正点原子T100焊台
品牌
型号
描述
灵动(MINDMOTION)
MM32F103KBU6
1颗32位MCU
思瑞浦(3PEAK)
TP10-2
1颗运算放大器
友顺(UTC)
UT4421G
1颗场效应三极管
-
1颗6.3A250V保险丝
嘉鸿电子(BH)
-
3颗电解电容
宏远纳川(HYNCDZ)
-
1颗电解电容
-
-
1颗蜂鸣器
-
-
2颗MOSFET
-
-
1块0.96寸的OLED屏幕
-
-
阻容感、变压器、连接器、接口、结构件和紧固件等等
表2、正点原子T100焊台部分元器件

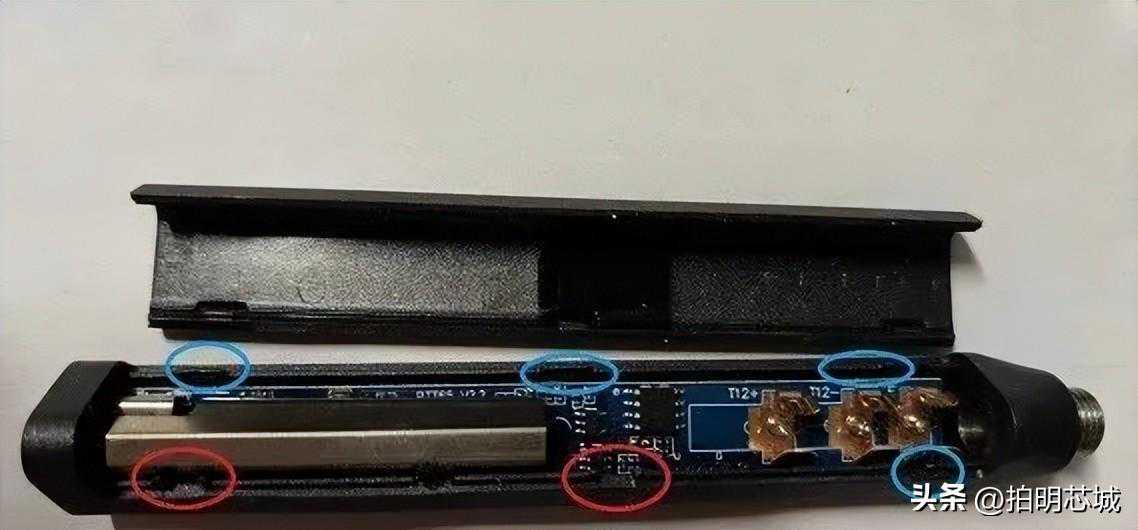

3、正点原子T65智能电烙铁
品牌
型号
描述
沁恒(WCH)
CH571F
1颗低功耗蓝牙无线MCU
融和(RONGHE)
RH6016
1颗单键触摸IC
友顺(UTC)
UT4421G
1颗场效应三极管
-
S8050
1颗NPN三极管
-
丝印8331
1颗精密运放
-
丝印GBE0H
1颗降压芯片
-
-
1颗温度传感器，实时监测烙铁温度，并将温度信号传递给控制电路板
-
-
1颗蜂鸣器
-
-
1颗32MHz晶振
-
-
1颗无丝印取电芯片
-
-
2颗按键
-
-
1块128*32pixel单色OLED屏幕
-
-
纯铜烙铁头、阻容感、变压器、连接器、接口、结构件和紧固件等等
表3、正点原子T65智能电烙铁部分元器件
