做设计的CC与Ms.参探讨怎么把握电机构造方案，如何应对具有挑战性的设计任务。Ms.参以自己了解的各种类型电机产品为素材，盘点各自具有的独特构型，并进行分析评点，阐述设计思路和原则是如何考虑的。
事实上CC的困惑不是一朝一夕所能解决，需要日积月累的知识学习和经验积淀，更需要挑战能力和心智极限的磨练。

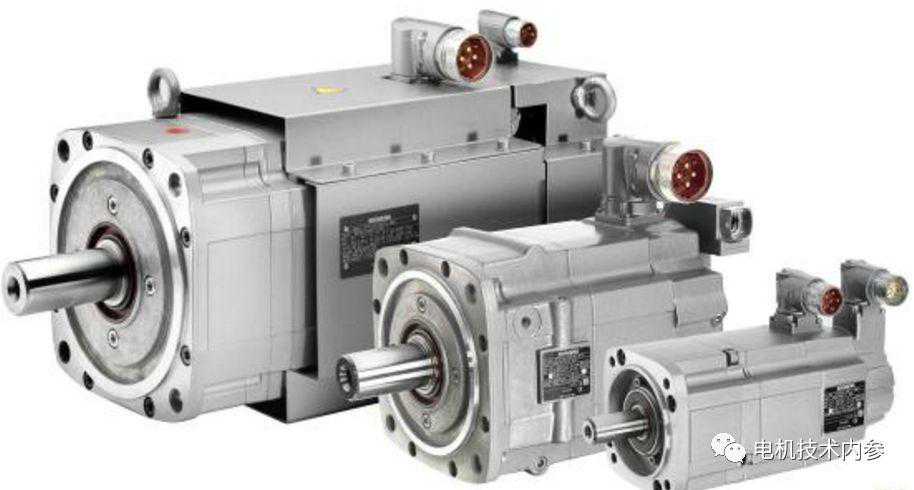

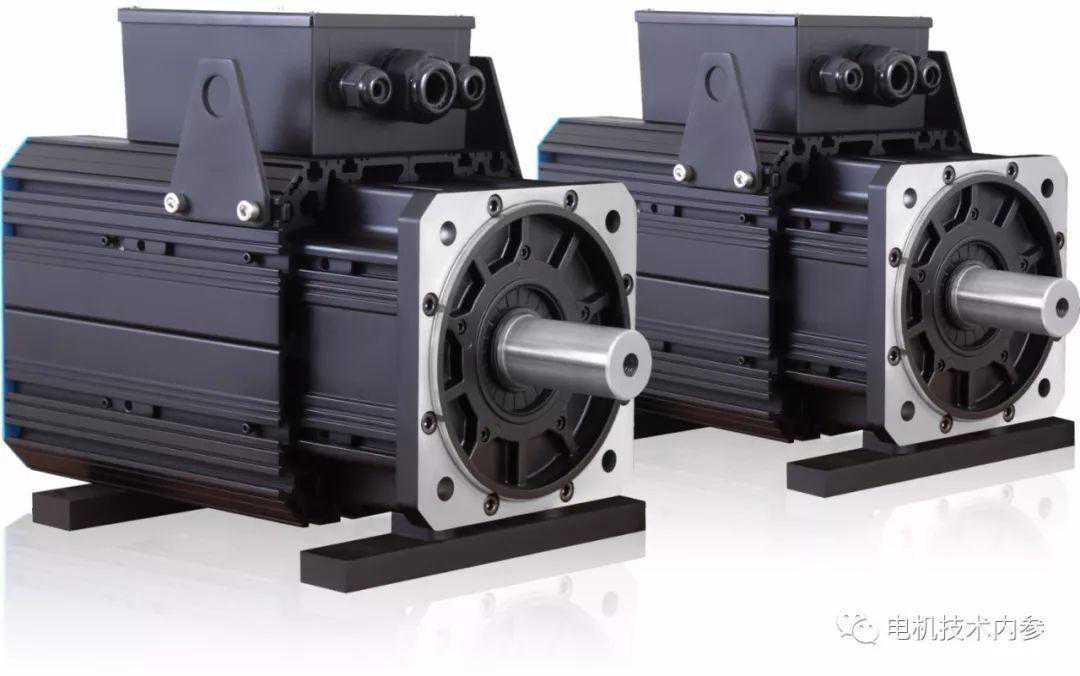

电机制造中把各种拖动方式的电机做成了典型结构系列。所谓“电机结构外形”是指电机轴承的型式和数目以及固定电机于基础的方式。当按一定容量和转速选择最合适的结构外形时，应遵循下列原则：

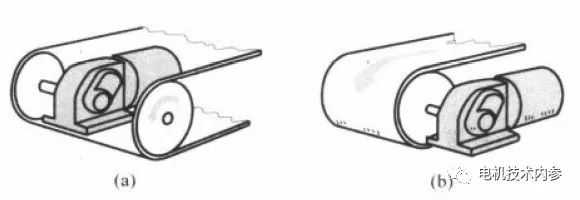

至少应有两个轴承，轴承校核计算要考虑到有调节皮带或钢绳紧量之装置的可能。当皮带或钢绳的拉力在轴伸部分引起过大机械应力时，必须装置辅助的第三轴承。为了调节皮带或钢绳的紧量，电机应当装在座轨上。用皮带拖动时可采用紧轮。
弹性联结时电机应有两个轴承，而在硬性联结时可装一个轴承。在卧式电机中，减少轴承数目通常不改变结构坚固性。立式电机中要减少径向支撑(导轴承)只有在较少结构中或拖动机器与被拖动机器的旋转部分装在同一根轴上时才行。

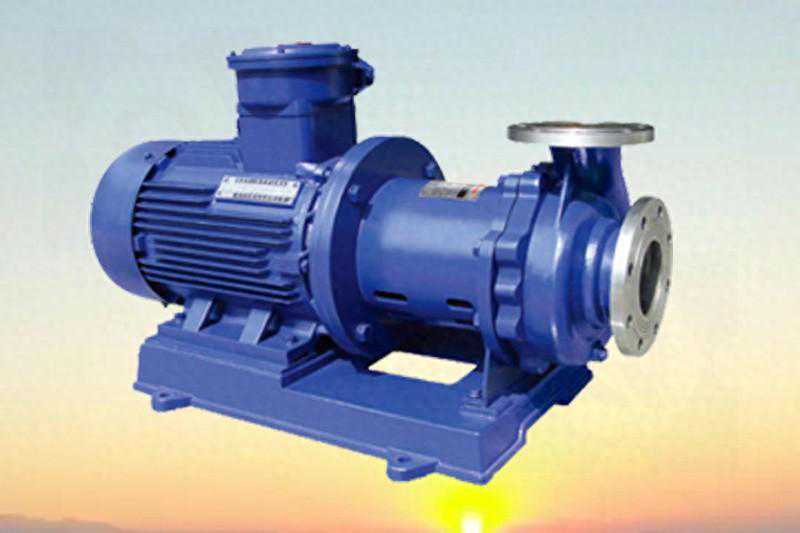

除去轴承问题外应当特别考虑底脚数目与装置的问题。最简单的解决方法是把机构附装在电机的机座上。如机构或别的机器(非电的)重量和尺寸比电机大时，电机应附装在具有足够稳定性的这个机构上。整个机器连同联轴器或皮带轮的重心无论用哪种结构方式都不应当超出机组底脚螺丝孔的长方形范围。

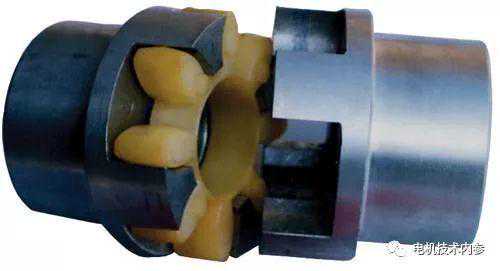

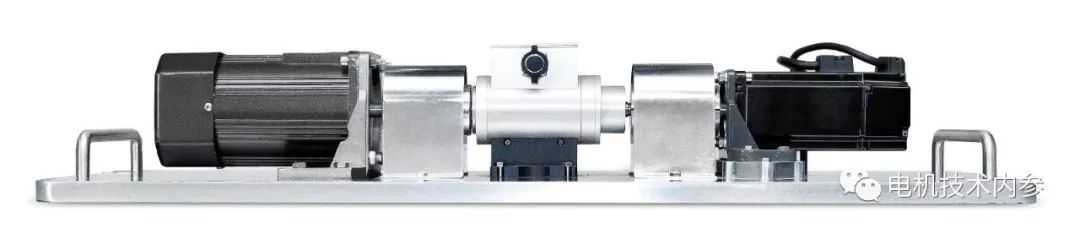

●如果被拖动的机构或拖动的机器可以允许转轴有少许角度上的偏差而不影响其工作的准确性，而且被拖动的或拖动的转矩没有脉振的性质，那么应该选择弹性联结；但如转矩是脉振的性质，最好还是硬性联结。
●如果机器不允许转轴有角度上的偏差，或者角度偏差须加以调整以及转矩有脉振性质时，机器的轴间联结应当采用硬性的。如果联结在一起的高转速卧式机器(例如汽轮机和发电机)它们的转子各自装在两个轴承上，则为了预防传递转子转动，应当采用弹性或半弹性联轴器。
发电机主要拖动用发动机是内燃机、汽轮机和水轮机。

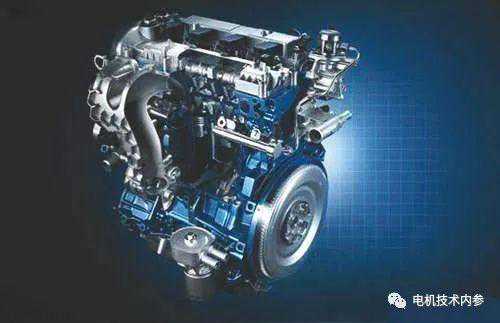

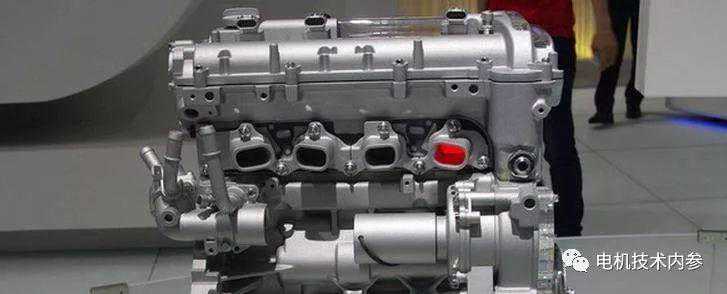

内燃机—发电机组一般的汽油发动机和标准直流发电机装在共同的底板上，间接地以联轴器联结。三相发电机组的发动机与发电机之间有减速器，使不相适应的发动机转速与标准工频50Hz吻合。具有特殊发动机的类似大容量机组的，发动机上有飞轮，同时作为发动机和发电机的风扇用。发电机装在发动机的外罩上，发电机电枢装在发动机的飞轮—风扇上。发电机在发动机侧没有轴承，不仅使发动机重量减少，同时也使发电机重量减少。
柴油机拖动的发电机做成为内部旋转磁极的飞轮式发电机或做成为外部旋转磁极的飞轮式发电机，后一种构造可以减少转子重量但制造中较为困难。

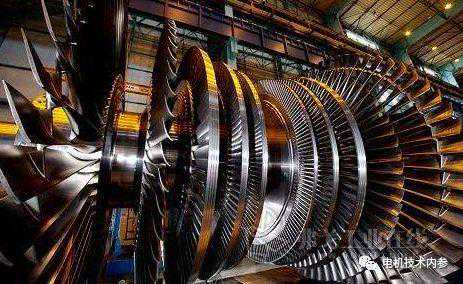

汽轮发电机(汽轮机和发电机)和以上所讨论的电机一样，都是卧式电机。有内部旋转圆柱形的(隐极式的)磁极，轴承往往装在托架上，和定子有足够的距离以容纳端盖，后者使空气能通到发电机的端部。
较小功率汽轮发电机转子用凸缘硬性地连接到汽轮机的转子上；而在大型机上，汽轮机的转子和发电机的转子都装在自己的两个轴承上，它们之间用半弹性的联轴节连接起来。

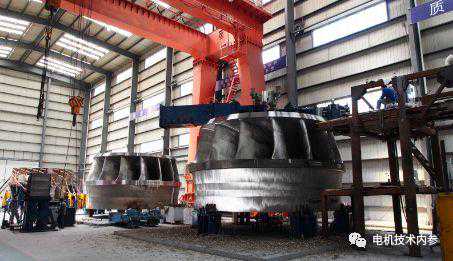

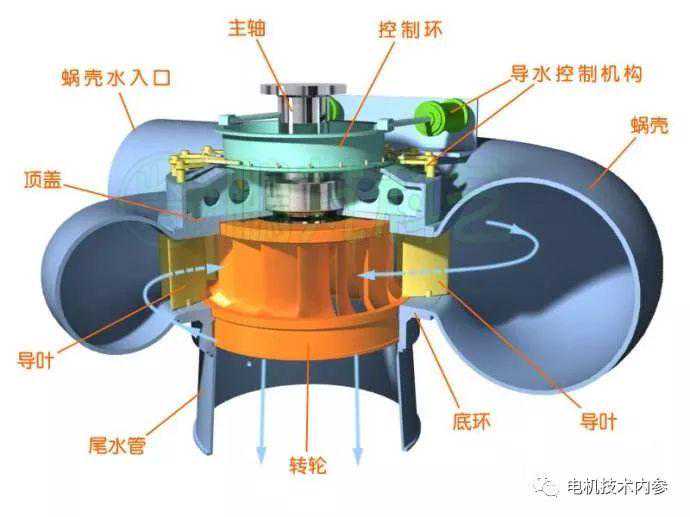

水轮发电机之结构及安装方法决定于水轮机之型式。根据水力资源开发的情况，水轮机选用三种型式之一：冲击式、轴流辐流式或旋浆式。第一种用于高水头设备，第二种用于中等水头，而旋浆式用于利用的水流对水平面落差小的情况。

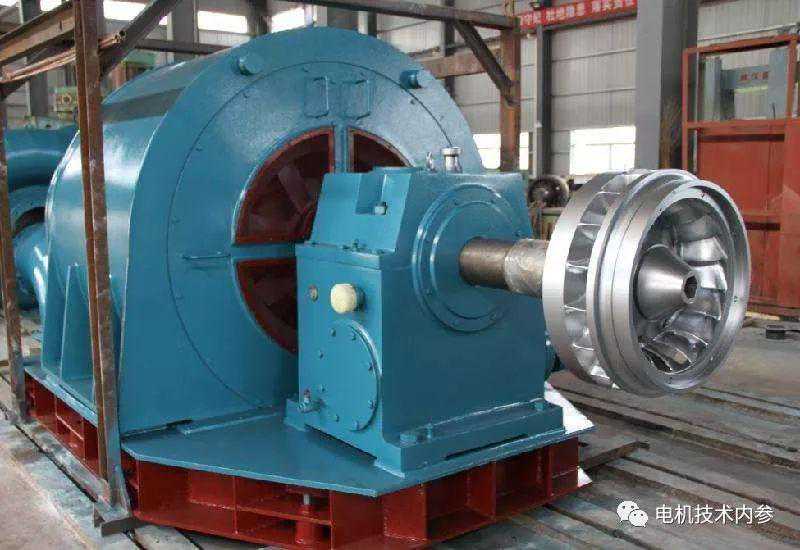

卧式水轮发电机用于轴向推力很小或完全没有轴推力(冲击式水轮机)情况，具有与定子装在同一底板上的轴承。许多情况特别是低速电机情况下，共同底板过分笨重，用装在轴承座及发电机脚爪下的分别的底板来代替。
立式水轮发电机一般具有两个导轴承，推力轴承装在上机架中用于承受机组旋转部分的重量及水的反力。水轮机与发电机的转轴由以螺丝把紧的法兰相连接。
