对拉螺杆多用于竖向构件模板的加固杆件，另两端均配设固定件（山形帽或成品铁板垫块）和螺帽限位，起到固定模板的效果。目前市场螺杆的种类繁杂，一般用于房建工程的螺杆均采用Q235的圆钢进行滚丝制作，直径为M14（铝模除外，其采用Tr18型），长度根据相应墙厚进行配设。根据竖向结构防水要求将螺杆主要分为通丝螺杆和止水螺杆。

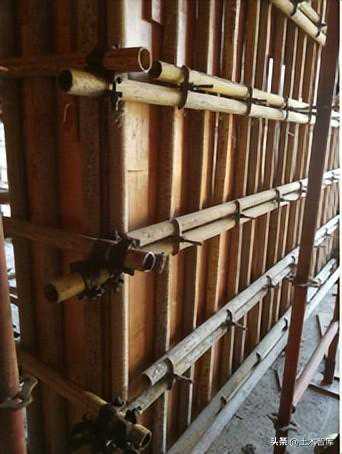

对拉螺杆固定模板
1、通丝螺杆
通丝螺杆因自身无止水功能，主要应用于无防水要求的竖向构件上，局部位置（如剪力墙）可配合穿套管及两侧安放胶杯（清水砼面可采用定型锥形胶管），保证螺杆可重复周转使用。

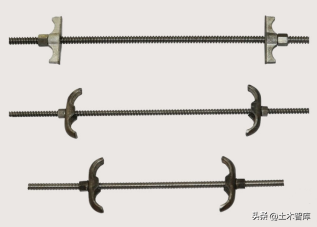

通丝螺杆示意

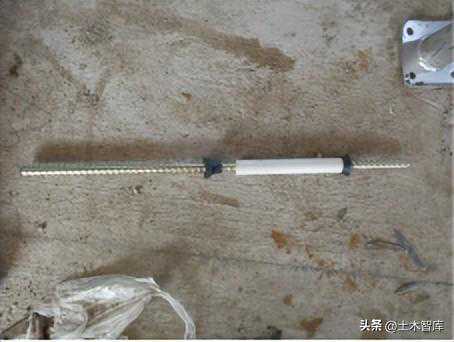

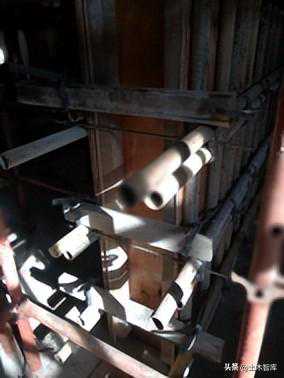

螺杆配合普通胶管胶杯使用示意

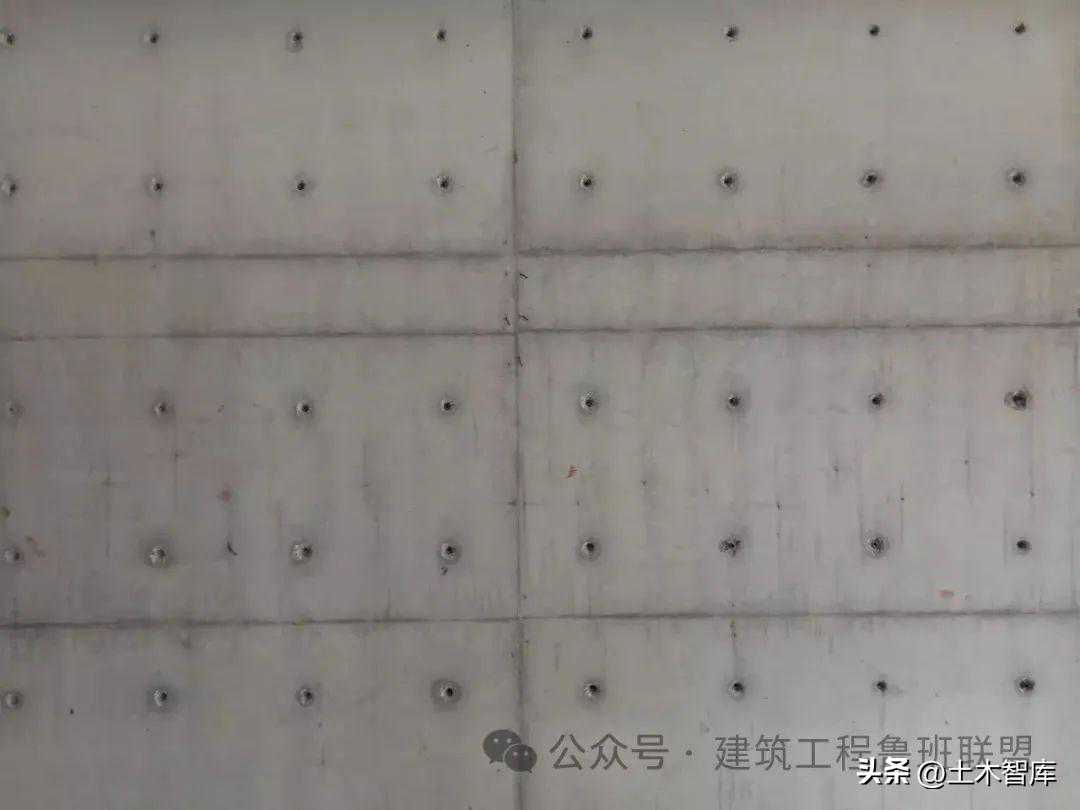

螺杆配合定型锥形套管使用示意螺杆配合定型锥形套管使用示意

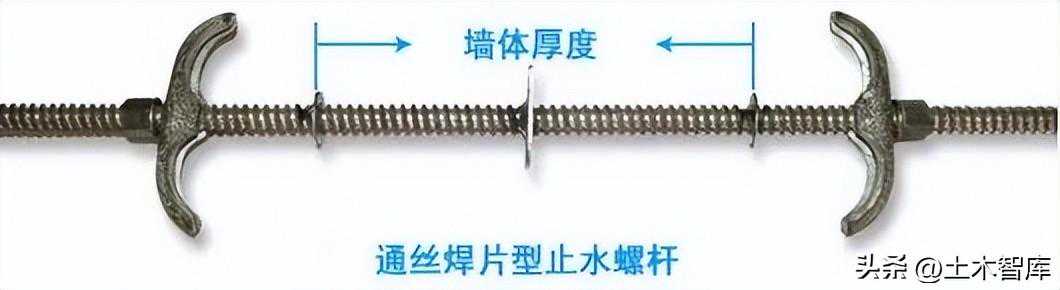

2、止水螺杆

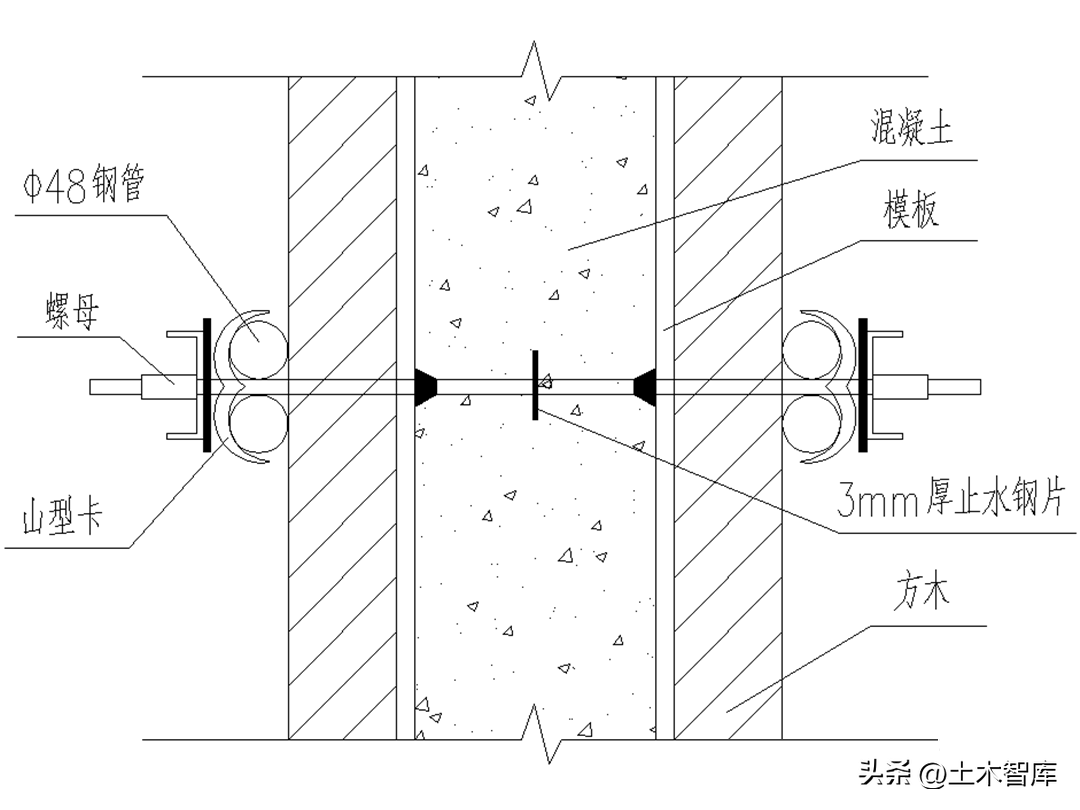

止水螺杆因正中间焊接了止水片具有止水功能，常用于防水要求的竖向构件（含人防墙）上，不能穿套管需现浇至结构内。

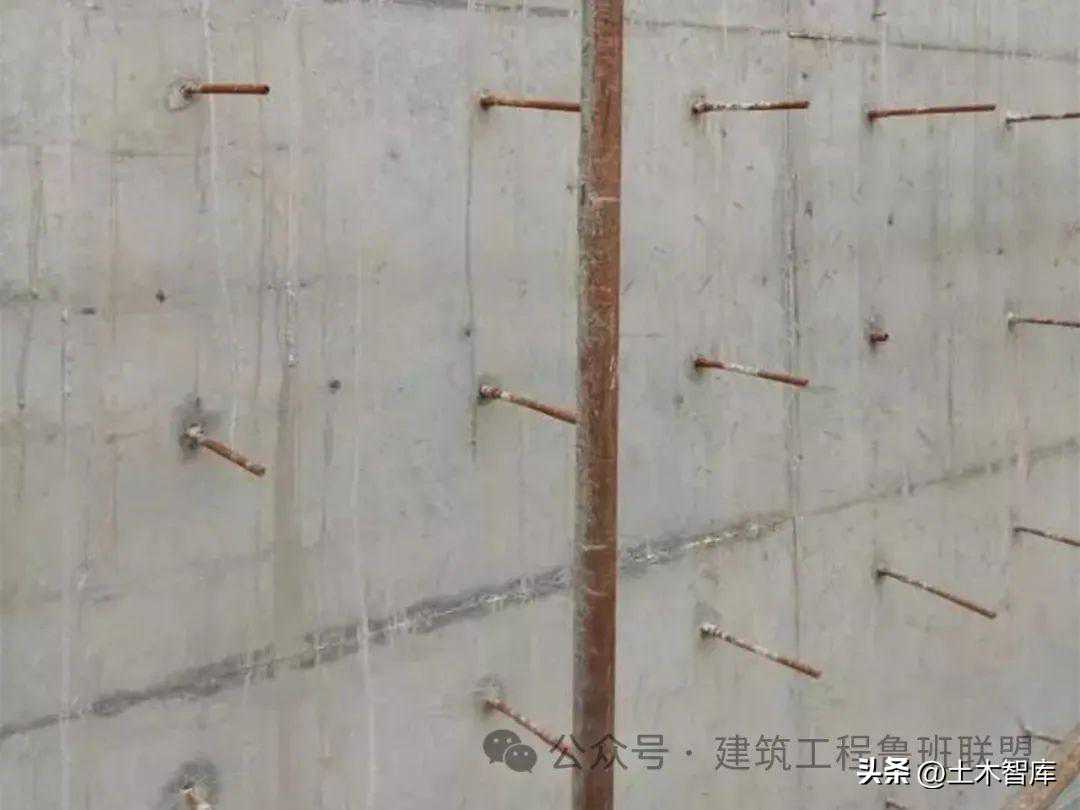

传统对拉止水螺杆在混凝土浇筑完成达到拆模条件后，因对拉螺杆无法正常取出，外漏在墙模两侧的螺杆头相应增加拆模难度，及加大了模板的损耗，后期墙面螺杆头的处理难度也较为繁琐，如处理不当墙面容易出现反锈现象。
新型三段式对拉止水螺杆将传统止水螺杆分为3段，采用2个圆台螺母进行连接成型。带止水片的中间螺杆即为对拉内撑，内撑的尺寸随墙体的厚度进行定制；两端塑料堵头作为定位筋；与内撑管两端相连接的螺杆为周转螺杆，可轻松装卸、重复使用。

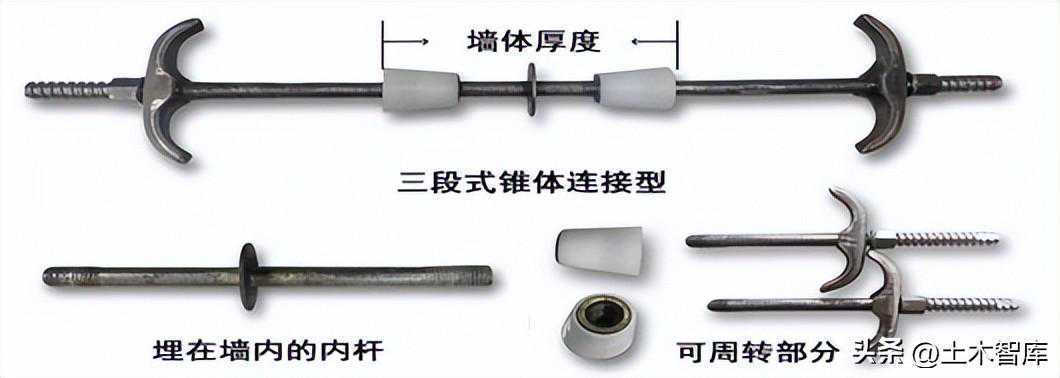

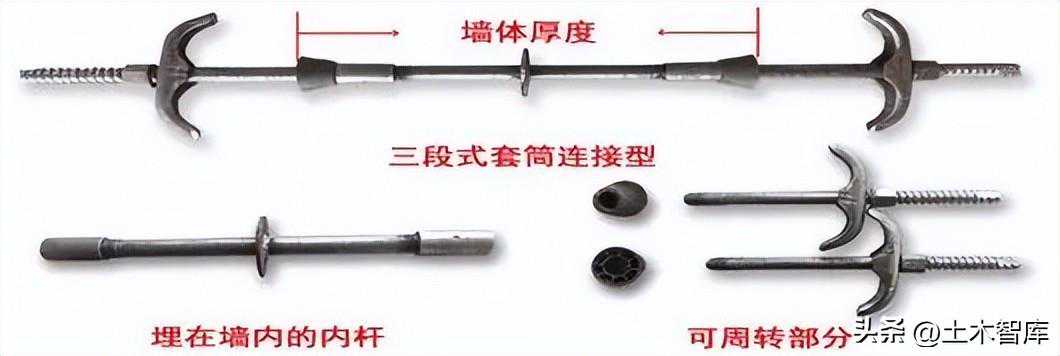

三段式止水螺杆使用示意
三段式止水螺杆使用效果
现场常见的问题及处理措施
1
剪力墙模板端部加固不到位极易出现涨模、变形、移位等现象，导致剪力墙端部成型质量较差。

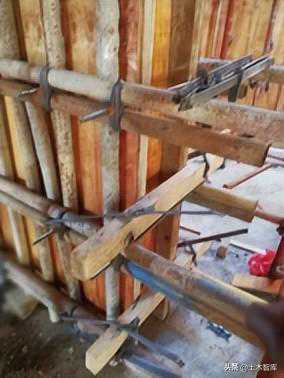

墙端部严禁采用步步紧加固示意
墙端部严禁螺杆焊接钢筋卡扣加固示意
解决措施：严禁采用木方加步步紧卡扣在内侧螺杆上或采用螺杆焊接带弯钩的钢筋卡扣在内侧螺杆上配合钢管进行加固等工艺，宜在端头采用扣件将墙体侧面主楞（钢管）与断面主楞（钢管）进行扣件连接或采用U型卡箍（角钢弯折制成，预留螺杆孔眼）卡住侧面主楞，材料普通螺杆进行连接加固。

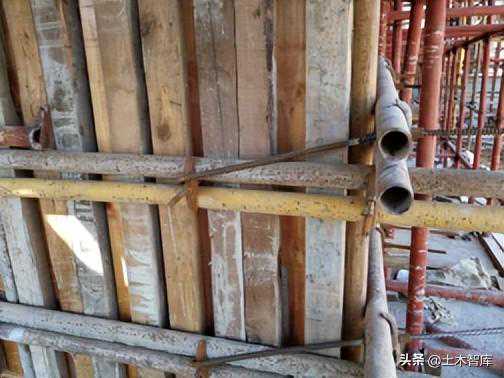

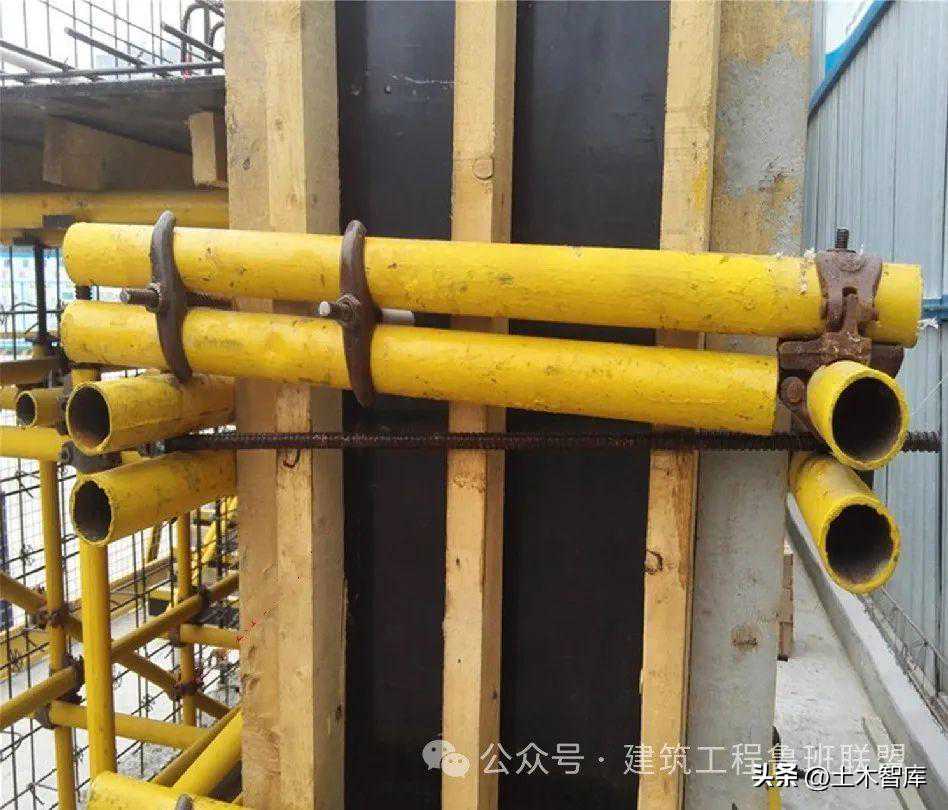

墙端扣件加固示意
墙端加设U卡箍加固示意
2

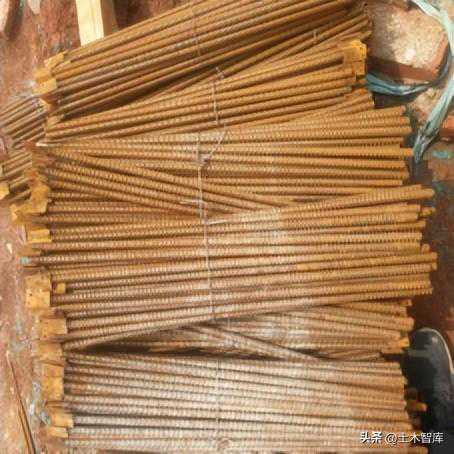

解决措施：在螺杆一端焊接3厚钢板，并在钢板上预留2个小孔，将螺杆焊有钢板一侧采用铁钉固定于楼层模板面上，另一侧穿过墙体进行上口加固。当采用铝模板施工时，在设有K板的情况下，大山墙位置还需增加一道水平背楞及7型竖向卡控背楞，防止墙模变形造成质量缺陷的发生。

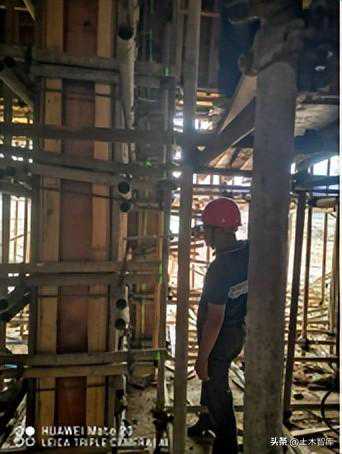

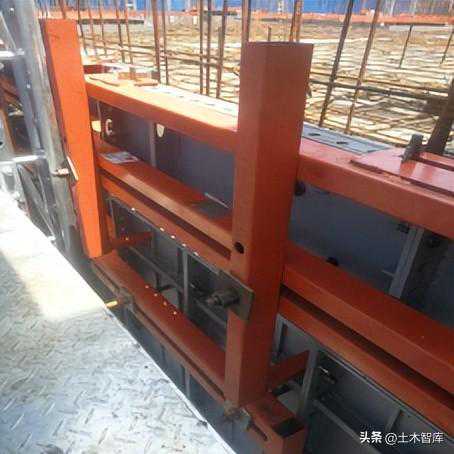

墙模上口加固措施示意
3

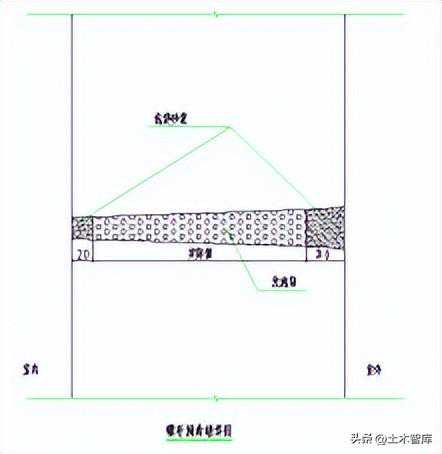

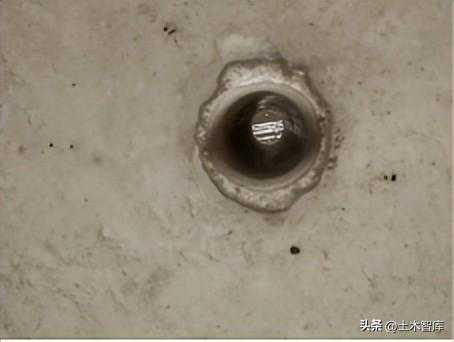

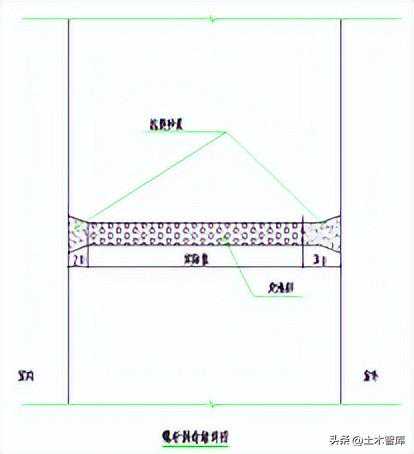

螺杆洞的修补
（1）墙体胶管采用锥形套管：下一道工序施工前先将墙体内胶管取出（现场采用锥形套管），在螺杆洞内侧打入发泡剂，必须打入饱满，待聚氨酯发泡剂硬化，达到强度后，螺杆外侧采用抗裂砂浆封堵填塞。
（2）墙体胶管采用塑料套管：下一道工序前先用冲击钻将墙体螺杆洞内的塑料管打掉，外墙外侧凿成深度不小于30mm（室内不小于20mm），直径不小于30mm的喇叭形，在螺杆洞内侧打入发泡剂，必须打入饱满，待聚氨酯发泡剂硬化，达到强度后，螺杆外侧采用抗裂砂浆封堵填塞。
（3）墙体止水螺杆处理：当采用止水螺杆或套管损坏时，导致螺杆无法正常取出，需在墙面螺杆（含止水螺杆)端头位置沿螺杆以45°凿入25mm深的凹槽，用砂轮切除止水螺杆后，采用防锈漆对螺杆头进行防锈处理，待防锈漆凝固后，采用抗裂砂浆对螺杆洞口进行封堵抹平。
建筑工程中对拉螺杆常用于柱子、墙体内、外侧模板、梁侧模之间的拉结，承受混凝土的侧压力和其他荷载，确保内外侧模板的间距能满足设计要求，同时也是模板及其支撑结构的支点。因此对拉螺杆的布置对模板结构的整体性、刚度和强度影响很大。
