经常被问及双控怎么接，多控怎么接，单控五孔插座怎么接？这些问题不难，但是每个人都重复一遍又太费口舌。这两天难得有时间，干脆把常用的开关插座接线图一股脑全画出来，需要哪种自己找吧！一般人家装修或电路改造，有这些图也足够了。
三孔插座、五孔插座
不论是哪种孔型，它们的接线柱数量和接线方法相同。接线柱左侧接火线、右侧接零线，这样才能保证插座孔位是“左零右火”。

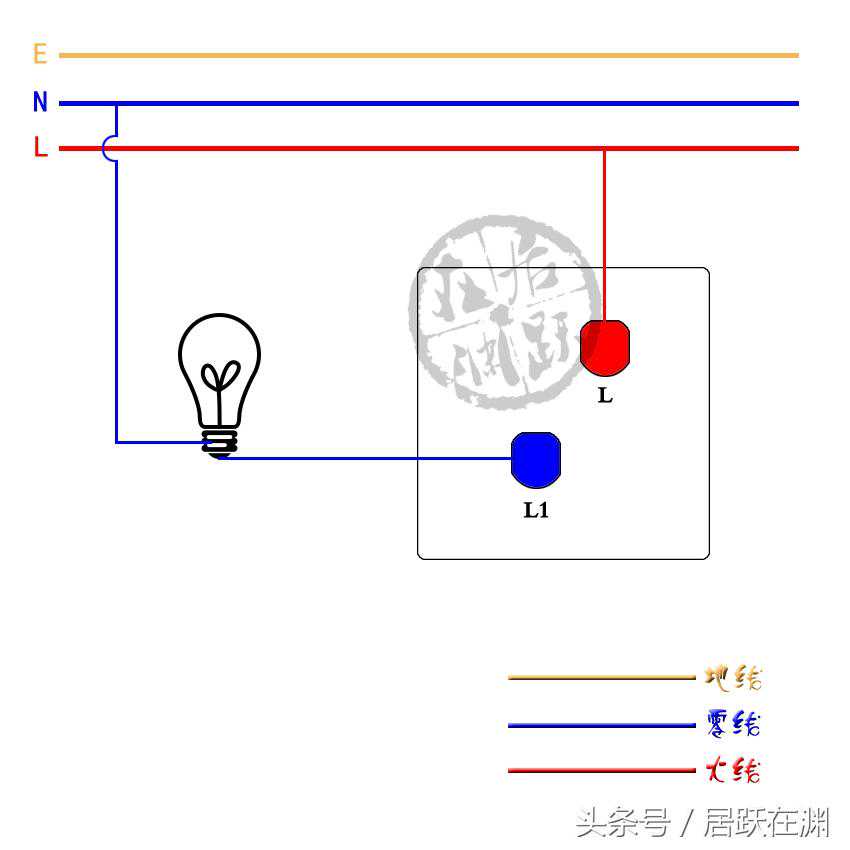

单开单控开关
根据品牌不同，L接线柱在有些品牌中的标识为COM，功能一样。下图中的L和L1接线顺序可以对调，不影响使用。
多开单控开关
接多开开关时要注意，开关按键的顺序应该与电灯的排列顺序相同。接线图只举一个二开的例子。
一开五孔插座
一开五孔插座的开关接线柱有两种，一种开关背面有2个接线柱的，还有一种背面有3个接线柱的（下文双控篇提到）。此处暂时之说开关背面有2个接线柱的。
共用两种接法，一种是开关控制旁边插座的电源▼
还有一种是开关控制电灯，插座电源不受开关控制▼
二开五孔插座
使用的比较少，每个开关按键只对应2个接线柱，没有例外。
同样是两种接法，一种是两个开关，一个控制电灯，另一个控制插座▼
或者两个开关都控制电灯，插座电源不受控制▼
单开双控开关
所有双控开关都可以有两种用法，一种是把双控当作单控用，L1和L2接线柱二选其一投入工作。改变L1或L2的选择，可以调换开关的按键方向▼
另一种就是常见的，人们问到最多的，双控电路的接法▼
右下角写的字是“其他颜色为连接线，无实际意义”
多开双控开关
以二开双控为例。
一开五孔插座
接法1.开关做双控用，控制电灯▼
接法2.开关做单控用，控制电灯（略）
接法3.开关控制插座▼
接法4.开关同时控制电灯和插座，适用于插座上插感光小夜灯▼
多控开关（又叫中途开关）接线
市场上的多控开关分为两种，一种是6接线柱的，这种开关在使用前需要先进行接线▼
另一种开关已经接好线了，只有4个接线柱，可以直接使用▼
三控

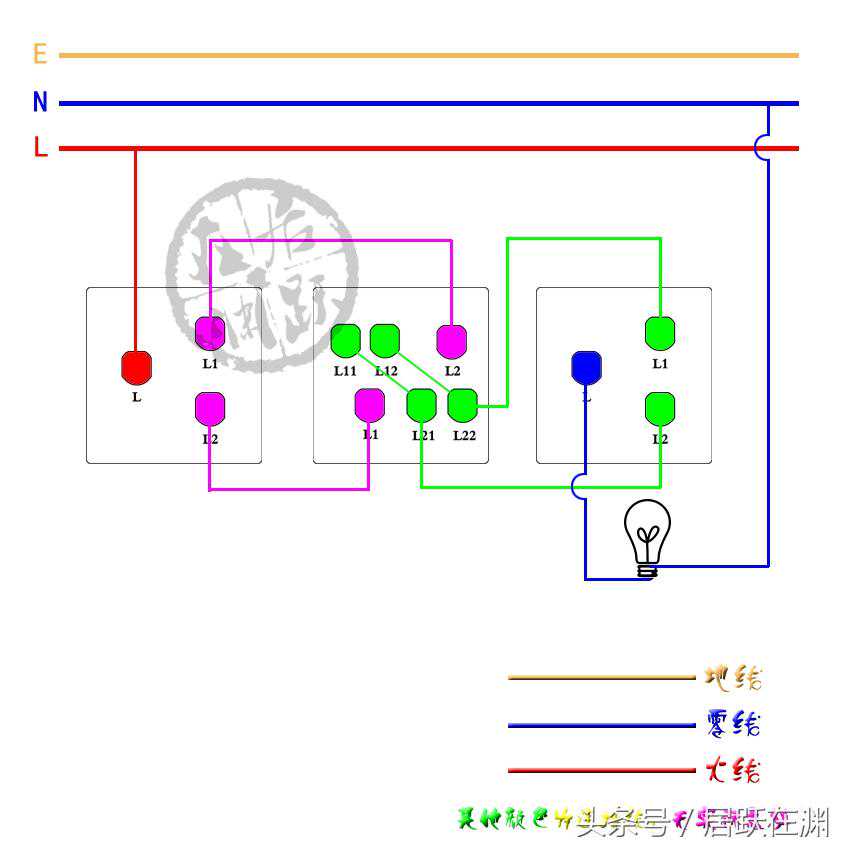

只有三地或三地以上控制电灯时，才需要用到这种开关。使用时，N地控制，需要N-2个中途开关和2个双控开关。以三控为例▼
4接线柱的中途开关▼
五控
再举个例子，五地控制电灯，就需要3个中途开关和2个双控开关。100地控制，就需要98个中途开关和2个双控开关。
多开多控开关
以二开为例。
