不过,因为类似的干扰有许多缘由构成,因而毛病的断定无疑是最主要的作业,主张由经验丰富的人士来完结,防止构成不必要的过错开支。
其实除了线路难题以外,木纹干扰的也有时分因为传输线路邻近的强电流打扰而构成。这主要是因为在线路的传输过程中,存在正常电源的叠加干扰,或许是在本身电网中的可控硅设备构成,而这些也都会对线路的传输构成非常大的影响。当然,关于这种干扰的处置,显着要比上面的方法简单的多,只需咱们在整个体系中,选用净化电源或许在线供电的方法,就能把这个小小的线纹pass掉。
二、最大面积的干扰:网纹干扰
除了咱们最常见的木纹式干扰以外,还有一种干扰也会偶然呈现影响咱们的观看视觉,那就是网纹式的干扰。在咱们常见的干扰表象中,这种干扰的影响面积可以说算是最大的之一。不过,尽管它的波及面比较大,可是它处置起来却并没有外表看着那么"霸气"。

三、最规整的干扰:竖条形干扰
关于这类干扰来说,尽管能够不是很常见,可是它的特征却是非常显着的。这种干扰的构成主因仍是因为线缆的质量不符规范,结尾致使传输过程中的关联数据特点异常。
因而,在处置这类干扰状况的发作时,咱们大多会选用"始端串接电阻"或"终端并接电阻"的方法来处置。当然,这种干扰最棒的防止方法仍是在咱们置办线路时,必定要进行必要的产物检测,提前发现难题,防止在工程完毕后还要面对一个返工的烂摊子。

1、分析查找干扰源
用监视器放在前端与摄像机连接,看图像是否存在干扰,如有干扰则从摄像机本身来解决(如更换摄像机),如无干扰则进入下一步检查。

前端干扰解决思路:前端-摄像机系统引入的干扰属于设备干扰,应从设备本身来解决(如摄像机质量、电压的稳定性、绝缘性),用抗干扰器无法彻底解决干扰问题。
后端干扰解决思路:后端-设备的干扰,多数是由设备之间接地电位差引起,产生斜纹、横条上下滚动(滚动条),可以用光电隔离器来解决,如单路光电隔离抗干扰器K2000、多路光电隔离分配器F1600G。
4、来自电源的干扰
2、移频原理
3、抗干扰的选用
(1)系统中干扰情况非常复杂,干扰现象也五花八门,一般来讲,如果出现象网纹干扰等,选用这二种抗干扰都可以解决问题;
四、分析电梯干扰产生的原理
3、了解干扰产生基本原理,对完善抗干扰设计和施工十分重要。
五、对于电梯的干扰表现形式有以下几种
1、横向条纹上下滚动
这种现象表现为条纹不停的上或下滚动,条纹比较宽。看起来是干扰,其实并不是外界电磁波所为,如果抛开条纹,图像是清晰的。这种现象基本占所为图像干扰的80%以上,这种现象可以肯定的说是接地电位的问题,是指前端设备的地与中控室之间的地存在电位差,这个问题是万用表无法测试的,如果测得的数字是零,也并不代表它不存在电位差。唯一的办法是把它的回路给断开,也就是说两端的地断开一个(最好选择前端)。如果两端的地都不想断,怕影响防雷。那加个地隔离器来解决,这种设备为无源设备,只要串联在同轴电缆的任何一端,安装方便、效果好,完全可以消除这种条纹现象。如图为优特普信号隔离器。
2、网状干扰
这种现象图像质量很差,基本上看不到任何物体,图像时有时无,还有画面死机。这种现象是由于线缆的线芯和屏蔽断、短的缘故。这种情况大多数出现在接头上,个别也有在布线时没施工好。由于焊接的问题或接头件质量差引起的干扰在工程中也占多。
3、空间电磁波的干扰
这种干扰源比较复杂,主要是前端设备、线缆中、终端附近有较强的辐射源或大功率的设备在运行。主要表现为图象扭曲、抖动等。所以在施工前应对周围的环境有所了解,尽量避开辐射源。在已经施工完了的工程中,而干扰有无法避免的情况下,只有加抗干扰设备。这种方法是比较经济、快捷、而图像又有保障。

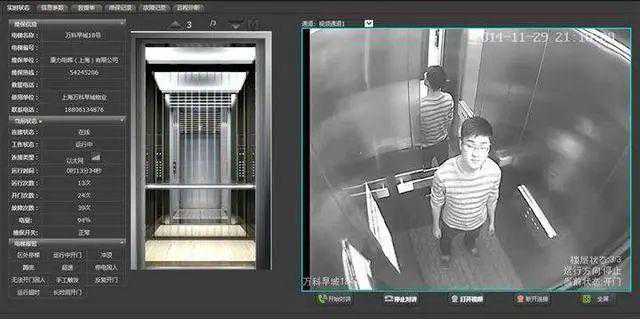

六、双绞线传输电梯监控应用研究
对井道内环境复杂,使用双绞线传输方式可以按照以下推荐的三种方案进行:
A、井道中部走线
1)选择非屏蔽优质超五类线缆。
2)在井道中部的壁上开孔出线。
3)线缆随随行电缆捆扎,井道中部以下的线缆捆扎应作预留。
4)传输器根据距离要求选择,发射器应单独取电。
B、电梯机房出线
1)选择非屏蔽优质超五类线缆。
2)线缆随随行电缆捆扎,井道中部以下的线缆捆扎应作预留,井道上部线缆扎紧。
3)电梯机房内的线缆不宜走强电桥架,应及早与桥架分开连接至监控中心。
4)传输器根据距离要求选择,发射器应单独取电。
C、电梯机房安装
3)接收器安装在监控中心,根据双绞线距离远近选择无源或有源接收器。
另外,传输器与电梯接地系统应分开进行。我们建议在监控中心将网线中剩余的线对接地,接收器接地是为保证设备免受过电压侵害。以上各种接地都采用独立的接地装置往往是很难实现的通常采用共用接地装置。一般要求共用接地装置的接地电阻不大于1Ω。接地线可采用一根截面积不小于16平方毫米的铜芯电线(PE线)首端与楼宇配电室内的PE线相连接,并可与电梯电源电缆同路敷设,接地线的末端与电梯机房内的辅助等电位板相连接。
七、网线绑扎时注意以下几点
1、选择合格偏柔软的非屏蔽网线。
2、先用粗扎带在随行电缆上固定。
3、用细扎带捆扎网线,固定在粗扎带里。
4、粗扎带间距30厘米,网线每段预留3厘米。
五、双绞线布线施工注意事项
1、双绞线必须符合国家双绞线产品标准:
1)所用双绞线要为纯铜芯。线径为0.5毫米
2)单芯百米电阻为9.38欧姆,一箱线305米阻值在28欧姆左右,不要超过30欧姆
3)扭绞密度要达到五类线标准
4)柔韧性、阻燃性要达到国家检验标准。
2、如在室外使用,请使用室外防水双绞线。
3、工程布线时禁止与强电压线缆或设备混合接触,也不能与变频设备、通信信号发生器放置在一起。
5、有源及部分无源产品内置浪涌防护,需要接地,室外应用可以和摄像机一起接地,注意接地极电阻一定要合格(参考值4欧姆)。
最后说下,电梯监控有模拟和数字两种。模拟监控就是辐射SYV75-*线缆或是电梯随行电缆。一般由电梯公司负责线缆部分,弱电公司负责监控摄像头类,按照电梯公司接好就可以。还有一种是数字监控,这种相对来信号会稳定点,不容易授到外界未来干扰,这样也能保证图像的清晰,如果电梯公司没有预留监控专用的线缆,建议有无线网桥解决,这是成本最小的。
