继电器脉冲控制仪QHM-LX-20JA
一、工作状态系统通电后电源指示灯亮，并按设置的参数自动控制清灰，数码管显示当前工作状态，运行指示灯指示当前工作状态。
二、参数设置参数设置
参数代号
参数意义
默认参数
设置范围
单位
1
脉冲宽度
5
0.01～99.99
1s
2
脉冲间隔
1
1～9999
1s
3
组脉冲数
20
1～20
1路
4
开机功能
1
1：开机即运行；
2：开机延时喷吹，延时时间为1分钟；
3：压差模式，条件满足按照模式1运行，条件不满足喷吹到本周期完毕。
5
周期间隔
3
1～9999
1s
6
提升阀数
0
0～10
1路
7
提脉间隔
1
1～9999
1s
8
室间隔
1
1～9999
1s
参数设置步骤：
点按“功能”键进入参数选择状态，并且发光二级管指示当前修改项；
转动“设置”旋钮修改参数值（顺时针旋转加值、逆时针则减值）；
任何时候，按下“功能”键，系统即可进入参数修改状态；
点按“功能”键跳到运行状态指示处,系统保存参数并按照新参数自动运行清灰程序。
手动输出：控制仪运行状态下，长按“功能”键5秒进入手动输出模式，点按“功能”键实现点动逐路输出，再次长按“功能”键5秒退出手动模式。

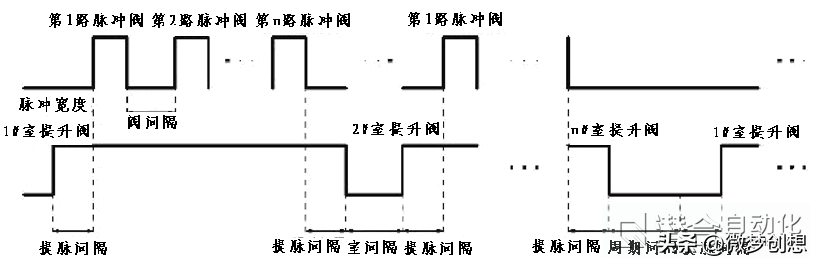

三、工作时序图

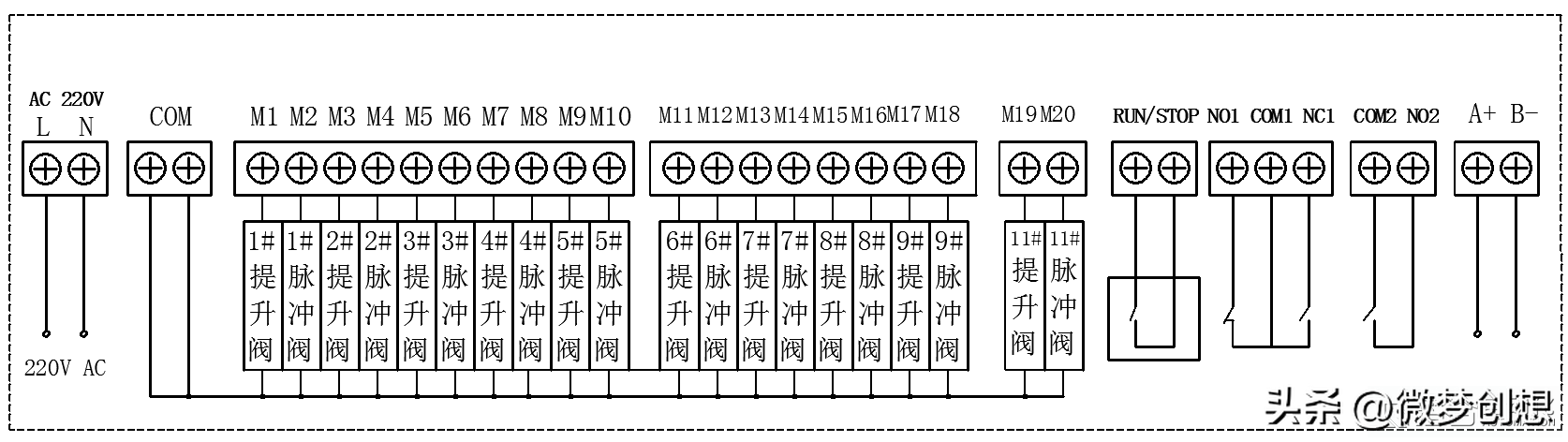

接线说明：
1、【LN】为交流220V输入端子（L,N）；
2、【COM】为阀用公共端；
3、【M1～M20】为脉冲阀信号输出端子；
4、【RUN/STOP】为该型号脉冲控制仪自动运行控制端口，接口类型为干接点。当需要外部控制自动清灰运行时，需将主板上的黑色跳线帽儿断开；
7、【A+B-】485通讯接口，该功能需定制。
