放电线圈有什么用？难道就是个PT吗？
一、放电线圈定义、型号
定义：
当电容器从电源脱开后能将电容器端子上的电压在规定时间内降到规定值的带有绕组的器件。放电线圈分为油浸式和干式两类。
放电性能要求：
放电起始至5s内，将电容器的剩余电压自额定值下降到50V以内。
干式户内型放电线圈
户外油浸式放电线圈
二、放电线圈与电压互感器区别
相同点：
1)都是利用电磁感应原理制成的;
2)主要工作物质都是铜和铁，即线圈和硅钢片铁心;
3)所用的绝缘介质种类，都是变压器油、气体、固体，绝缘介质只对带电体起隔离绝缘作用。
不同点：
（1）电压互感器是互感器的一种，一般有多个二次绕组，容量、精度各不相同，分别用于计量、测量和保护。
（2）高压并联电容器组所配用的单相放电线圈，与高压并联电容器组并联连接，使电容器从电力系统切除后的剩余电荷能够快速泄放，使电容器的剩余电压在规定时间内达到要求值。当放电线圈有二次绕组时，还可用于提供电容器组开口三角形电压不平衡器保护。
（3）电压互感器线与地的额定一次电压为该系统标称电压的1/√3倍。而一般情况下，放电线圈的额定一次电压为与其并联电容器的额定电压。
（4）电压互感器应在80%、100%和120%额定电压、额定频率及25%和100%额定二次负荷下保证一定的测量精度。而放电线圈应在90%-130%额定电压、额定频率及0%~100%额定二次负荷下满足一定的测量精度。
（5）电压互感器铁心有单框式、三柱式、五柱式等。接线方式有单相式、三相式、V型接线式、接地式、不接地式等，并经高压限流熔丝接入对应的标称电压系统。

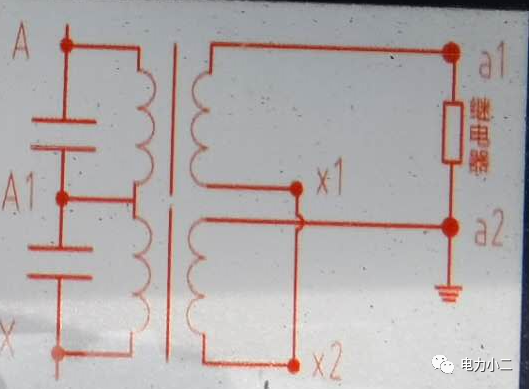

放电线圈的铁心只有单框式。接线方式只有单相不经高压限流熔丝，并与高压并联电容器组并联连接一种。供差动保护使用的单相放电线圈，一次绕组由中间抽头三套管输出的单相放电线圈，有两个独立铁心，两端头与高压并联电容器组并联连接，其中间抽头端与高压并联电容器组串联段(N/2)点连接，并接在并联电容器装置对地绝缘的铁构架上。
（6）放电线圈与电容器并接，电容器的电容量较大，为uF级；而电压互感器线圈与系统并接，系统一般为杂散电容或者等效电容，其对应的电容量一般较小，是pF级
三、放电线圈接线形式
一般放电线圈有差压和不平衡电压两种接线方式

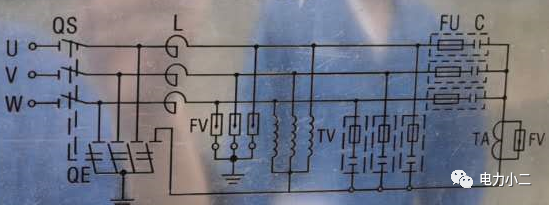

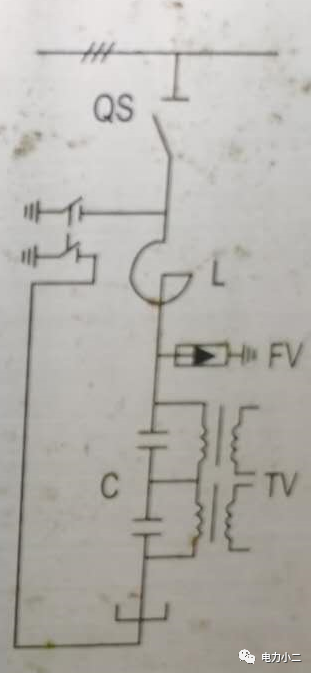

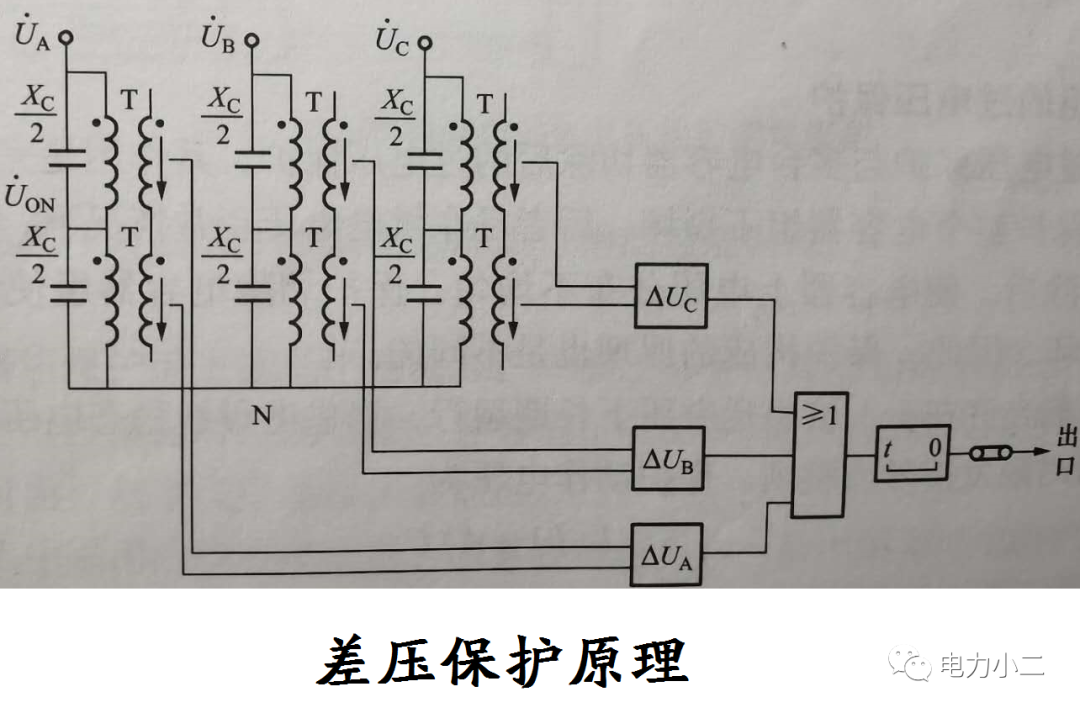

电容器组（差压）图

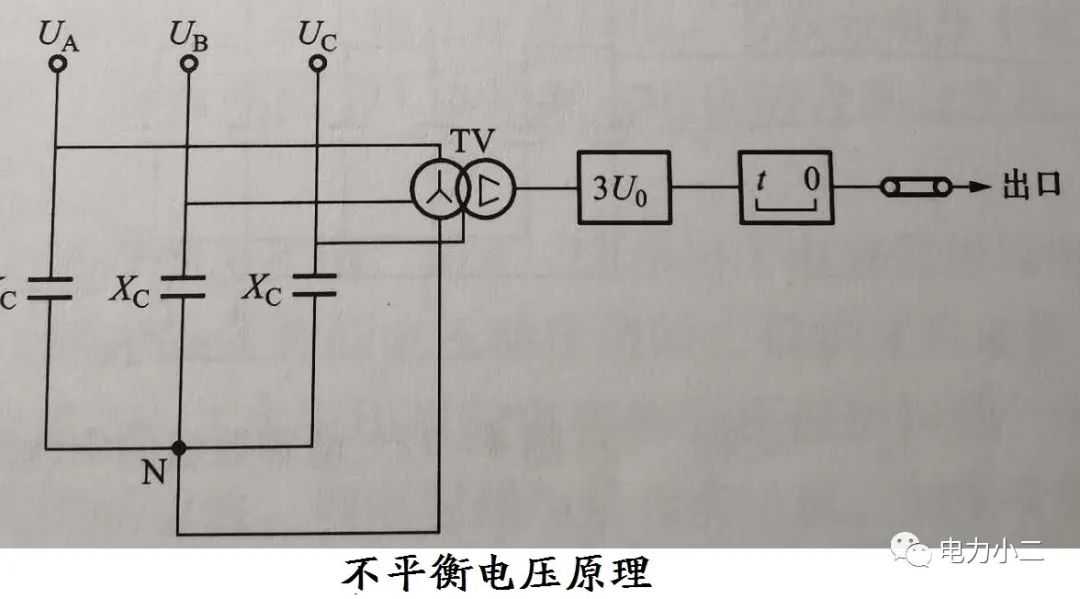

电容器组（不平衡电压）图
