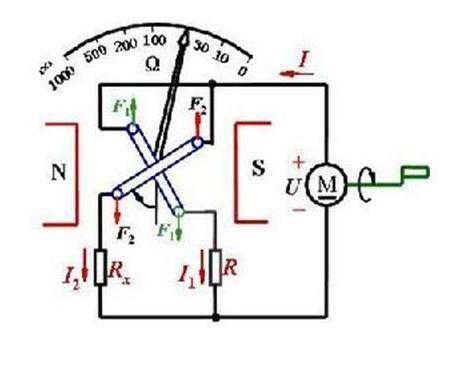

绝缘电阻表（摇表）是电工常用的检测工具，可以测量电气设备的绝缘电阻、吸收比等数据，是电气设备绝缘好坏最简单的判断仪器，使用方法非常简单，但也有很多人用错。那么绝缘电阻表的工作原理是什么样的？三个接线柱应该样接线呢？
（1)手摇发电机。
（2）整流回路。
（3）流比计。
（4）变速齿轮。
（5)限流电阻。
（6）限速器。
（7）引出线端子。

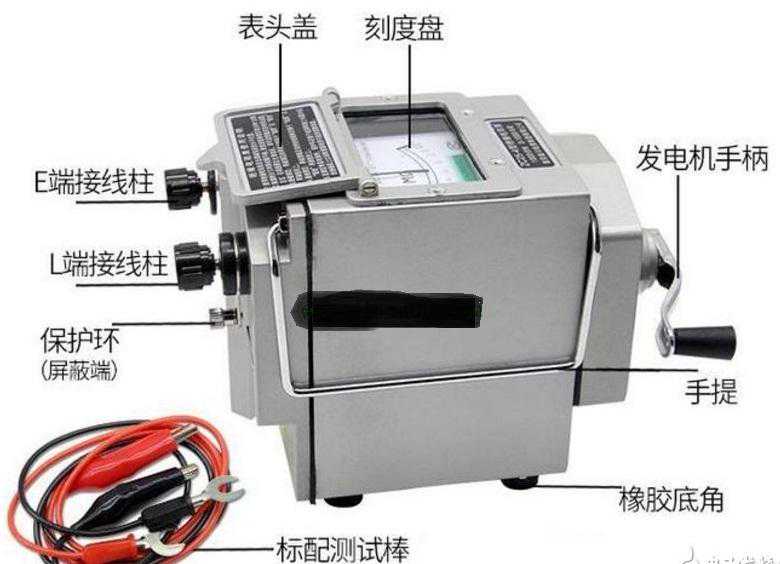

二.如何使用绝缘电阻表接线柱？答：绝缘电阻表接线柱有三个：“线”（L），“地”（E)和“屏”（G），在进行一般测量时，只要把被测绝缘电阻接在“线”和“地”之间即可。在被测绝缘电阻表面不干净或者潮湿的情况下，为了测量准确，必须使用屏蔽“G”接线柱。
答：绝缘电阻表的测量对象阻值一般都很大，在测量时，“E”、”端钮之间的表面泄漏电流很容易进入测量电路引起测量结果的误差。屏蔽端钮“G”接入的作用就是分离这些泄漏电流使之不进入测量电路，提高了测量结果的准确度。
