接触器可以称得上是电工使用最为广泛的电气元件之一，也是电气控制——不论是机械控制还是自动化控制中，至关重要的一个对象。新手电工面对接触器时往往感到无从下手，究其原因，无非是因为接触器的触点多，功能类似，容易混淆。
今日有缘，得以与诸位看官相遇。斗胆献丑，将接触器内外进行剖析，意在解决新手电工接触器功能混淆等疑虑，不足之处，欢迎补充。

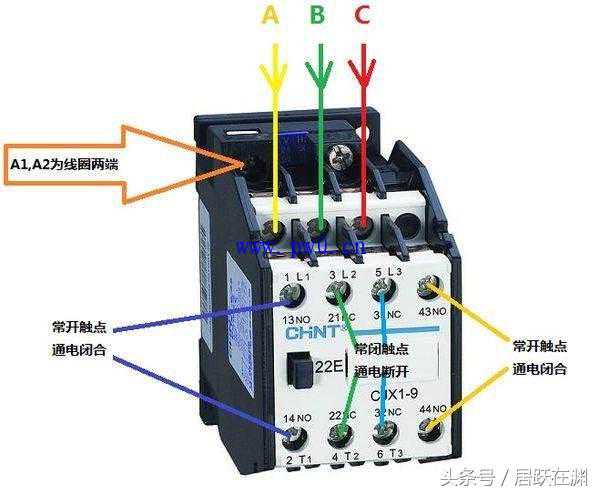

一、接线柱标识接触器的外观依品牌不同，略有差别。
常见的国产接触器，共有6组或7组接线柱（上下两个算一组，一进一出），接线柱标识分别为L1,L2,L3,NO,NC,A1,A2。近年来，几乎所有接触器都有两个标识为A1的接线柱，两个A1内部连通，一个在接触器上方，一个在下方。是为了使用时接线方便，可以看作同一个接线柱。
这其中，常开触点为L1,L2,L3,NO；常闭触点为NC；A1和A2分别为接触器线圈的进线和出线。
很多人对NO和NC总是记不住，其实记忆起来很简单。N代表normally，汉译为“常”；O代表open，“开”的意思；C代表close，“闭合”的意思。NO和NC往往应用于控制回路的自锁和互锁。

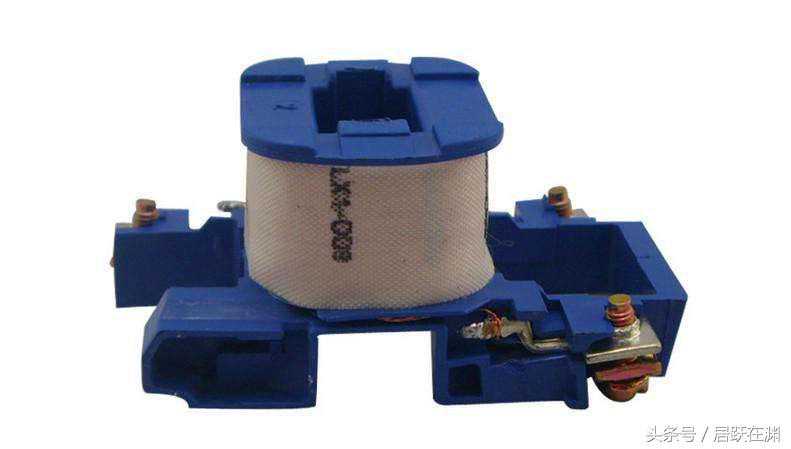

二、线圈在了解接触器之前，首先要知道线圈的基本情况。
在初中物理中，曾详细解释过电磁线圈的工作原理。这里，就是利用了这一特点。
线圈通电后，会产生磁场。接触器是利用了线圈通电后产生的磁力，吸合内部杠杆，来控制各个触点的通断状态的。
三、常开和常闭触点接触器除了线圈，就剩下常开和常闭触点了。线圈和常开（闭）触点有什么关系呢？
上文说到，线圈通电后会吸合内部杠杆，而杠杆的另一端，就是常开（闭）触点。当杠杆被吸合后，杠杆的另一端会翘起，导致原来接通的触点现在断开了，原来断开的触点现在闭合了。
这里所说的原来接通的触点，就是常闭触点（线圈不通电时处于闭合状态）；原来断开的触点，就是常开触点（线圈不通电时处于断开状态）。
这样一来，就不难理解常开触点和常闭触点了——接触器线圈不通电时，常闭触点可以通过电流，常开触点处于断开状态（可以理解为开关）；接触器线圈通电时，常闭触点断开，常开触点闭合——这就是接触器的工作特点。
四、四个常开触点看过第一节，有的朋友可能一直有一个疑问——为什么有四个常开触点呢？
这四个触点的作用不同，其中NO是需要连接在控制回路中的，而L1,L2,L3是接在主回路中的。
五、电路图在电路图中，不论是常开触点、常闭触点还是线圈，它们的标识都是相同的——KM（数字）。不同的是，图中画法有区别。
例如，电动机正反转电路中，所有涉及到的接触器，标识均为KM1和KM2（两个接触器）。但是通过图像，可以识别出所需要连接的接触器的位置▼
