3J53属于Fe-Ni-Cr-Ti系铁磁性沉淀强化型恒弹性合金。固溶处理后，塑性良好，硬度低，易加工成形。固溶或经冷应变后时效处理，获得强化和良好的恒弹性性能。该合金具有小的弹性模量（或频率）温度系数、高的机械品质因数、良好的波速一致性、较高的强度和弹性模量、较小的弹性后效和滞后、线膨胀系数低、加工性能好和较好的耐腐蚀性等优良性能。
3J53化学成分元素（wt%）

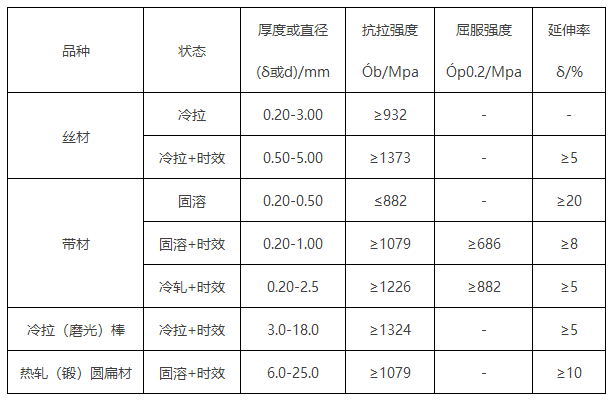

3J53物理及力学性能
密度
电阻率
8.1g/cm³
1.0-1.1µΩ·m
3J53热处理制度
状态和品种
热处理制度
用途
冷拉丝材
600-675℃，时效2-4h，空冷或炉冷
500-650℃，时效2-4h，空冷或炉冷
弹性元件
频率元件
冷拉棒材
600-700℃，时效2-4h，空冷或炉冷
500-650℃，时效2-4h，空冷或炉冷
弹性元件
频率元件
冷轧带材
600-675℃，时效2-4h，空冷或炉冷
500-650℃，时效2-4h，空冷或炉冷
弹性元件
频率元件
冷轧带材
950-980℃，保温15min，水淬+650-750℃，时效2-4h，空冷或炉冷
弹性元件
热加工材
950-980℃，保温15min，水淬+650-750℃，时效≥4h，空冷或炉冷
弹性元件
