摘要
衍射式分束器被广泛用于光学应用中，以产生规则和不规则的图案。所应用的衍射方法允许薄而轻的元件，但也导致它们对入射光线的角度高度敏感。在这个例子中，我们展示了这种效应对给定微结构设计的反射式5×5规则分束器的影响。该设计在正入射情况优化，其性能在不同入射角下被评估，并计算出相应的衍射图案。之后，针对不同的入射角对设计进行了优化，例如通过改变微结构的高度。

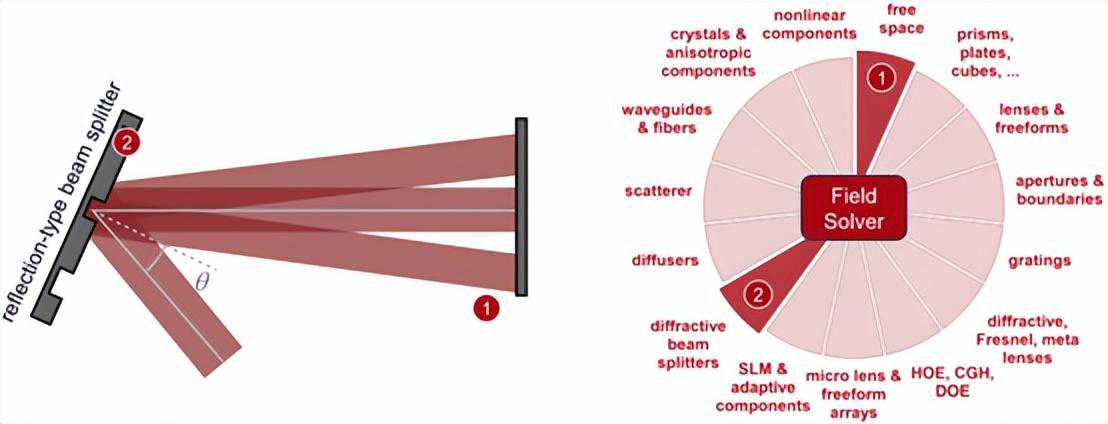

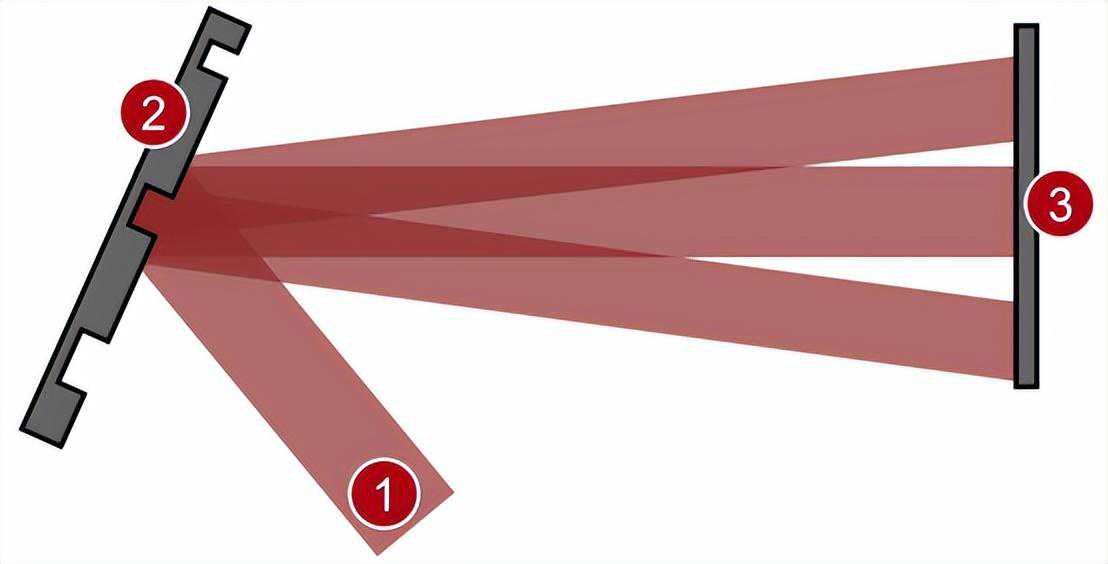

建模任务

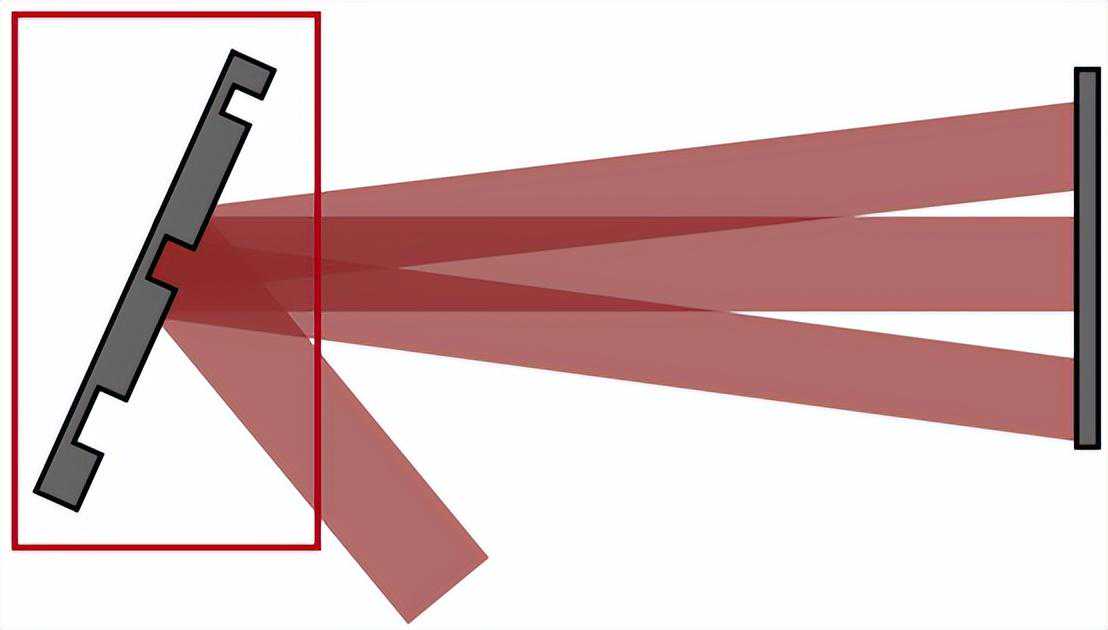

微结构

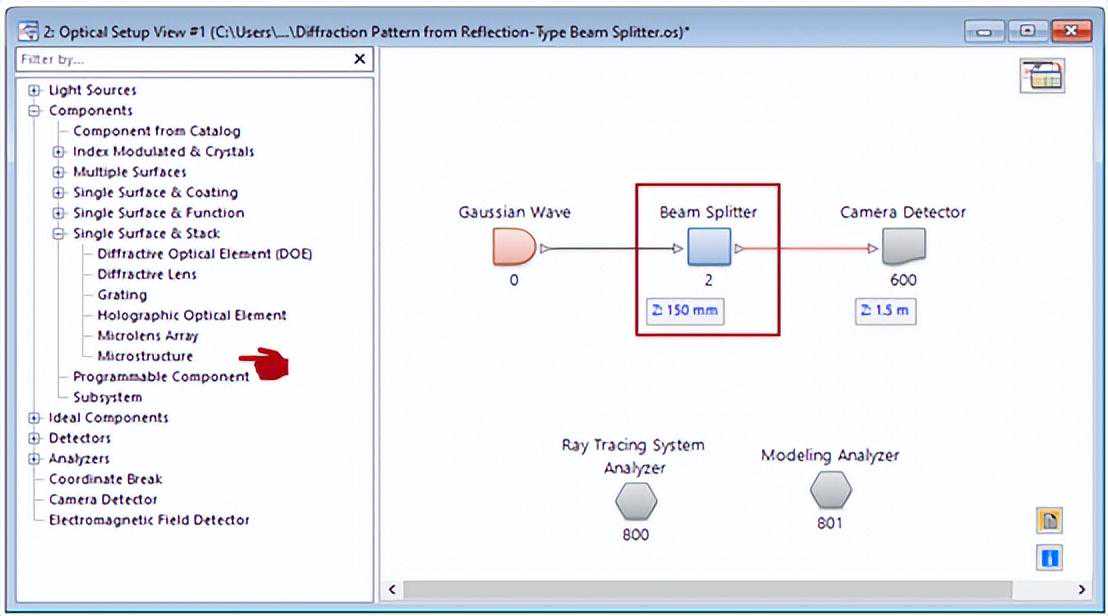

反射型分光器是由Microstructure组件建模的。它可以在ComponentsSingleSurfaceStack下找到。关于该组件的更多信息可以在以下栏目中找到：
衍射光学元件（DOE）和微结构组件

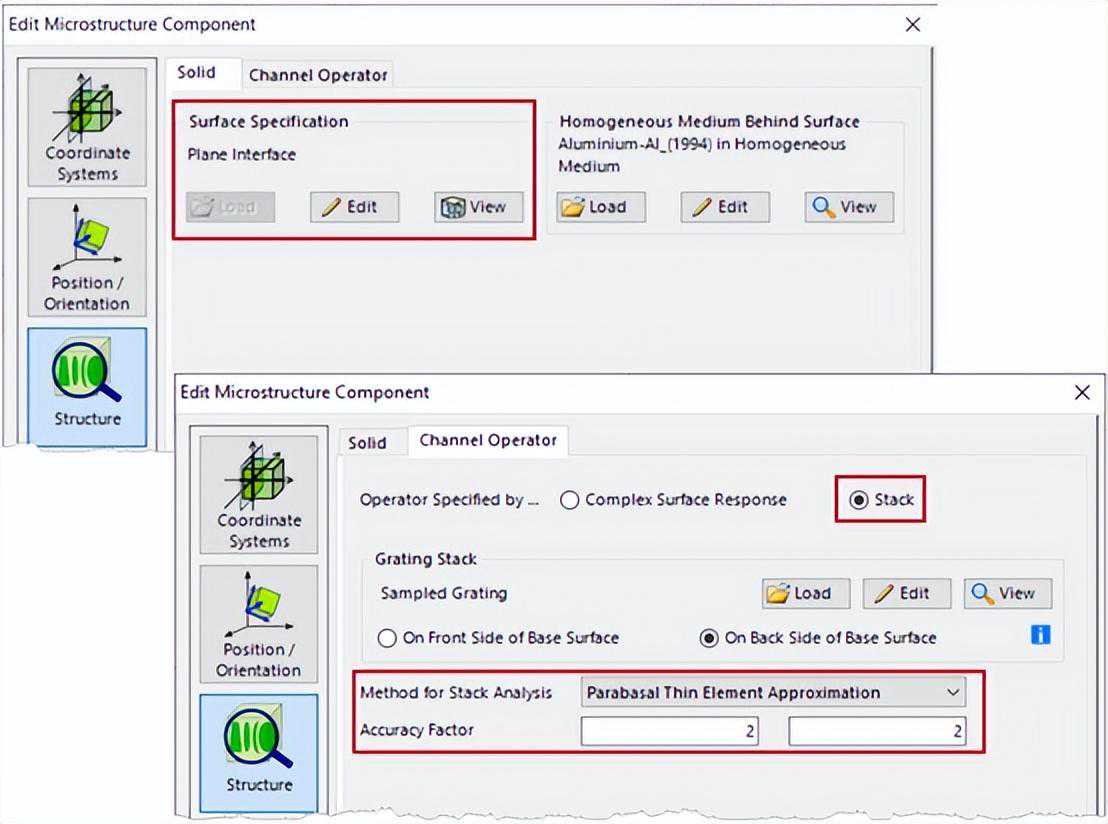

微结构组件的配置
-Microstructure组件由一个平面组成，在这个平面上应用具有ChannelOperatorwithaComplexSurfaceResponse。
-在ChannelOperator的设置中，微观结构是由提到的ComplexSurfaceResponse定义的，要么是理想的，要么是包含真实结构的Stack，也就是高度轮廓。
-在这个用例中，SampledGrating被用来描述预期的高度轮廓，并应用在基面的背面。
-用于通过堆栈传播的精度系数可以根据具体任务进行调整。在这个例子中，为了对表面进行充分的采样，使用了一个2的系数。

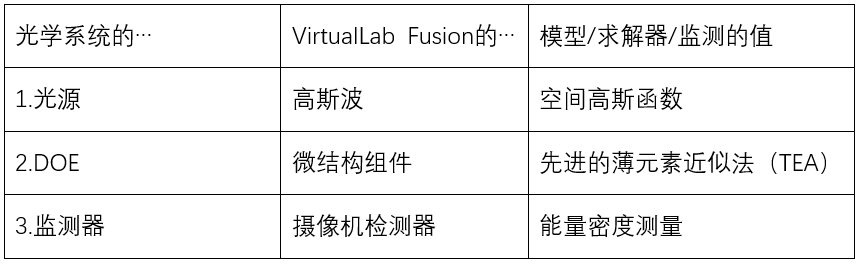

总结-组件…

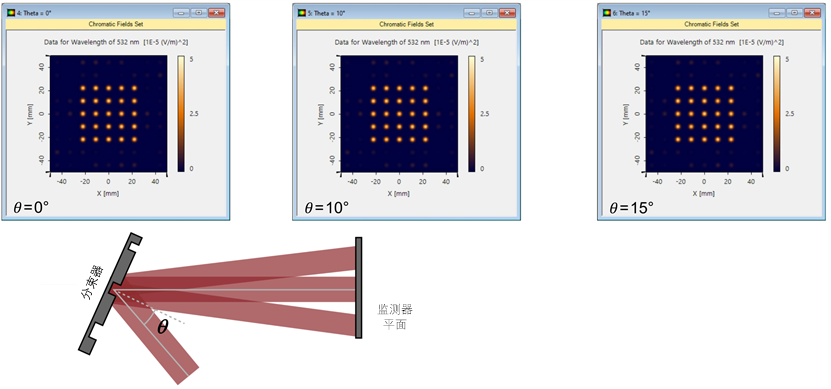

监测器平面上的衍射图案
监测器平面上的衍射图案
分光器是在正入射下设计的，对于小角度（10°），它提供了均匀的分光阶数。然而，如果增加到15°，由于路径长度的差异，零阶的效率超过了其他阶。在实践中，如果这样的设备用于更高的角度，微结构的高度将被调整以补偿这种影响。

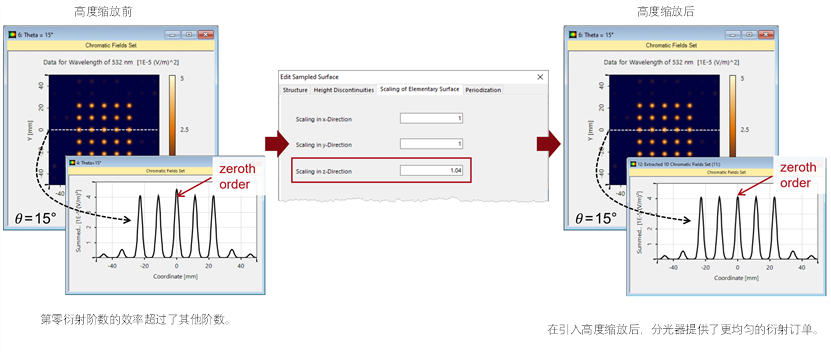

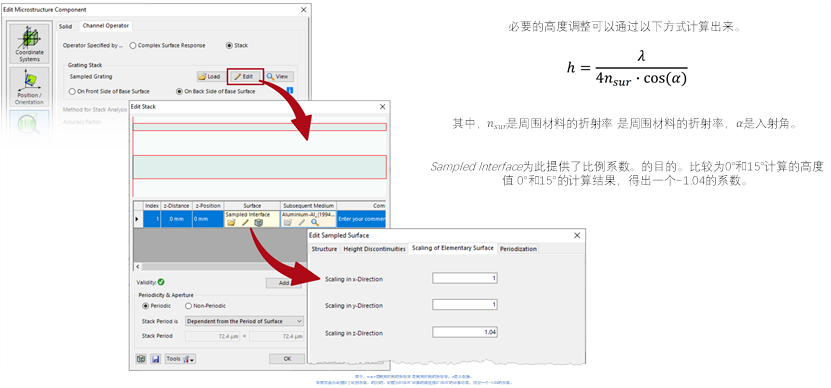

高度缩放调制
探测器平面上的衍射图案--有校正的高度
VirtualLabFusion技术

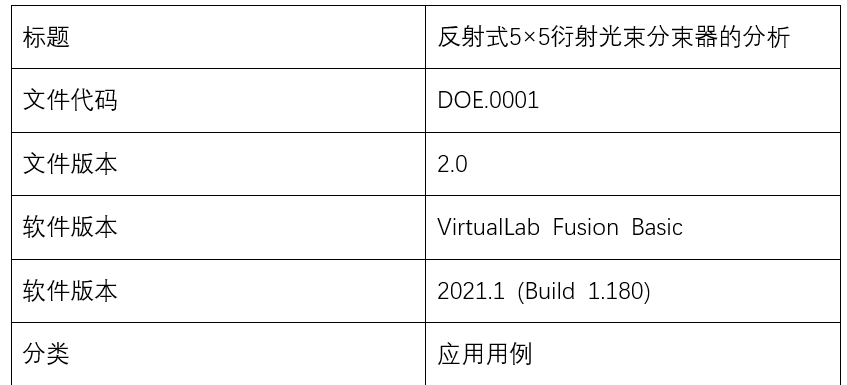

文件信息
