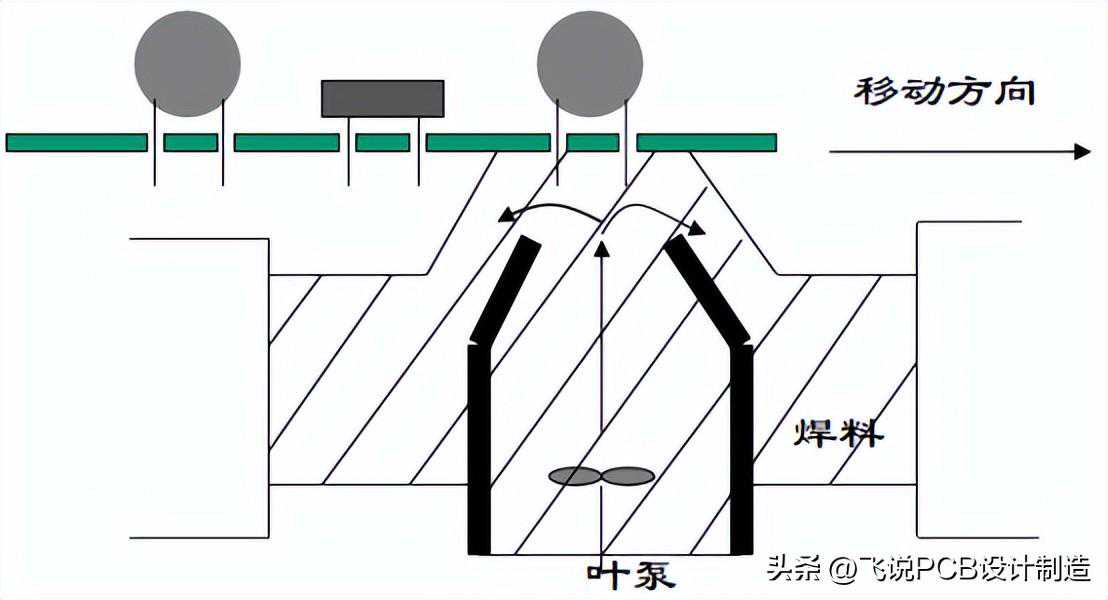

波峰焊是一种焊接工艺，通过将熔融的液态焊料形成特定的焊料波，将元器件插入PCB并使其通过焊料波峰，从而实现焊点焊接。这种工艺借助泵的作用，将焊料槽液面上的焊料形成波峰，然后将PCB置放在传送链上，以特定的角度和浸入深度穿过焊料波峰进行焊接。
01波峰焊组成功能流程
波峰焊是电子产品组装过程中重要的一环，它涉及将电子元件通过焊接技术连接到电路板上。以下是波峰焊的组成、功能流程：
1、裝板：将印刷电路板（PCB）装入波峰焊机的载具中，确保PCB固定稳定，方便后续操作。
2、涂布焊剂：在焊接之前，需要在PCB上涂布一层焊剂（松香或其他助焊剂），以防止焊接过程中出现桥接或虚焊现象。
3、预热：将PCB加热到一定的温度，使焊剂和元件引脚上的水分蒸发，同时也能减少PCB和元件之间的温差，防止应力损伤。
4、焊接：将PCB送入波峰焊机的焊接区域，在这里，焊锡槽中的熔融焊锡会被泵送到PCB上，填充元件引脚和电路板上的焊盘之间的间隙，使元件与电路板连接起来。
5、热风刀：在焊接之后，用热风刀将多余的焊锡吹走，使焊接点更加光滑、均匀。
6、冷却：将焊接后的PCB冷却到室温，以固化焊接点，确保其强度和稳定性。
7、卸板：将焊接好的PCB从波峰焊机的载具中取出，进行后续的检验和测试。
02波峰面焊接描述
在波峰焊接过程中，当PCB板接触到焊料波峰表面时，氧化皮会破裂并被焊料波推开，PCB板前面的焊料波能够平滑地向前推进，这表明整个氧化皮与PCB板以相同的速度移动。这是因为焊料波的推进速度与氧化皮的移动速度相同，因此焊料波能够推开氧化皮而不造成堆积或起皱。
整个氧化皮在沿焊料波的整个长度方向上几乎都保持静态，这是因为氧化皮的分子与焊料波的分子之间存在相互作用力，使氧化皮在焊料波推进时保持稳定。
03波峰焊点成型

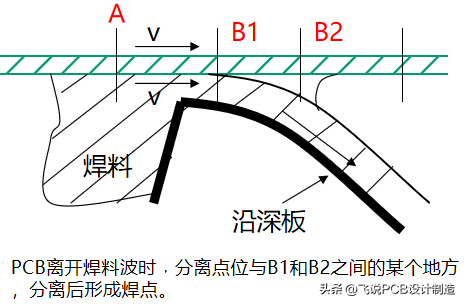

波峰焊点成型是指当PCB进入波峰面前端时，基板与引脚被加热，并在未离开波峰面之前，整个PCB浸在焊料中，即被焊料所桥联。但在离开波峰尾端的瞬间，少量的焊料会由于润湿力的作用，粘附在焊盘上，并且由于表面张力的原因，会出现以引线为中心收缩至最小状态。
此时，焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。因此，会形成饱满、圆整的焊点，离开波峰尾部的多余焊料，由于重力的原因，会回落到锡锅中。这个过程就是波峰焊点成型。

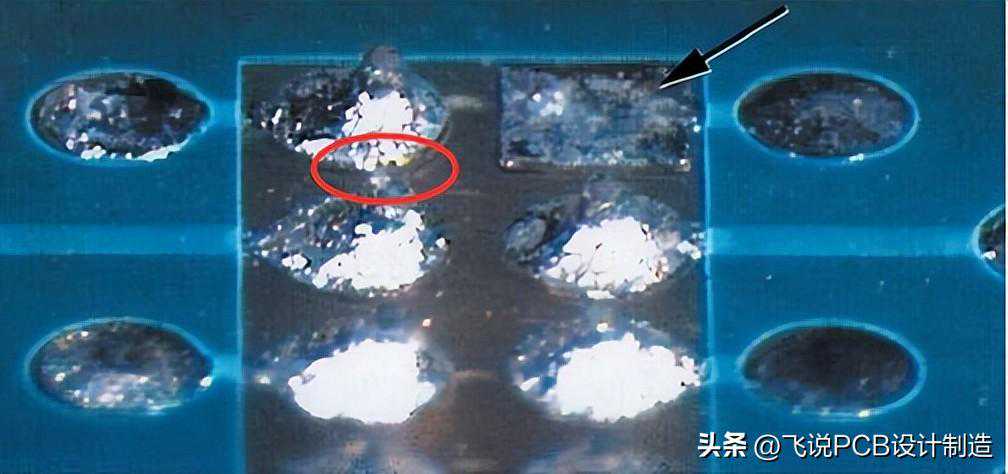

04预防波峰焊桥联
以下是针对预防波峰焊桥联的5个建议的详细解释：
1、使用可焊性好的元器件/PCB：
选择可焊性好的元器件和PCB，可以减少波峰焊时出现桥联的情况。可焊性好的元器件和PCB的表面涂层材料易于焊接，而且焊盘的大小和位置也比较准确，这些因素都可以减少桥联的可能性。
2、提高助焊剂的活性：
助焊剂可以帮助去除氧化物，增强焊料的湿润性能，从而提高焊接质量。提高助焊剂的活性可以减少桥联的可能性，因为助焊剂可以更好地润湿焊盘，使焊接更加均匀。
3、提高PCB的预热温度，增加焊盘的湿润性能：
预热PCB可以帮助焊料在焊接时更好地流动，增加焊盘的湿润性能，从而提高焊接质量。预热温度可以根据具体的PCB和元器件来确定，一般可以提高到适当的温度，如80℃左右。
4、提高焊料的温度：
提高焊料的温度可以帮助焊接时焊料更好地流动，使焊接更加均匀。但是需要注意的是，提高焊料的温度可能会对元器件和PCB造成损伤，因此需要根据具体的元器件和PCB来确定适当的焊接温度。
5、去除有害杂质，减低焊料的内聚力，以利于两焊点之间的焊料分开：
有害杂质可能会影响焊料的湿润性能，使焊接质量下降。因此，在焊接前需要去除有害杂质，减低焊料的内聚力，以利于两焊点之间的焊料分开。可以使用一些清洁方法，如清洁剂、酒精、压缩空气等来去除有害杂质。
波峰焊作为电子组装行业中的关键工艺，对于提高生产效率和焊接质量具有重要意义。通过了解波峰焊的组成、功能流程以及焊点成型的过程，我们可以更好地理解这一技术的工作原理。同时，预防波峰焊桥联的措施也是确保焊接质量的关键。选择可焊性好的元器件和PCB，提高助焊剂的活性，预热PCB，提高焊料的温度以及去除有害杂质，都是减少桥联、提高焊接质量的有效方法。
