为什么混凝土要分强度等级?
要问为什么混凝土要分强度等级，首先应当知道什么是混凝土强度等级。混凝土强度等级是根据混凝土立方体抗压强度值人为划分出来的，它是混凝土的特征强度。根据现行有关标准、规范规定混凝土立方体抗压强度是按标准方法制作的边长为150㎜的标准尺寸的立方体试件，与ISO试验方法一致的温度为20士2℃，湿度为95%以上的标准养护室，养护至28d龄期，按标准试验方法测得的混凝土立方体抗压强度。
根据有关标准的规定，建筑材料强度等级应以材料名称加上其强度标准值来表达。故混凝土强度等级以符号C(英文混凝土Concrete的缩写)及其后面的立方体抗压强度标准值划分为：C10，C15，C20，C25，C30，C35，C40，C45，C50，C55，C60，C65，C70，C75，C80。
因为一般工程上不同部位的混凝土所受的荷载不一样，有的大，有的小，不能完全使用一种强度等级的混凝土。对于承受压力大的部位，就要用高强度等级混凝土，对于承受压力小的部位，就要使用低强度等级的混凝土，因此，混凝土分成不同强度等级，以适应不同工程的需要，通过设计计算选用。
混凝土为什么规定28d的强度为标准强度?
混凝土是靠水泥的胶结作用，逐渐硬化，而提高抗压强度的。由于水泥的结硬不是一下子就完成，而是随着时间的增加而逐渐完美的。在正常的养护条件下，前七天抗压强度增长较快，7d~14d之间增长稍慢，而28d以后，强度增长更是比较缓慢。
也就是说，28d以后抗压强度为标准强度，作为设计和施工检验质量的标准。显然，如果以小于28d的强度作为标准强度，将使混凝土的性能不能充分发挥。如果以大于28d的强度作为标准强度，虽然混凝土的性能可以充分发挥，但由于达到标准强度的时间过长，影响了施工进度。
混凝土为什么对水质有要求?
含有脂肪、植物油、糖、酸等工业废水污水都不能用来拌和混凝土。因为这些含有杂质的水会降低水泥的粘结力，使混凝土的强度下降，所以不能使用矿物水中含有大量盐类，使得水泥不能很好抵抗水的侵蚀。
对于矿物水的化学成分，必须满足国家规定的指标，或者与普通饮用淡水作对比试验，看强度不降低才能使用。
至于一般自来水和能供饮用的水，都可用来拌合混凝土。具体见标准GBJ63-89。
为什么混凝土试块以三块为一组?
混凝土试块是衡量混凝土构件强度的标准，也就是以试块受压破坏的强度，作为构件所能具有的强度。因此，除了试块应按构件一样制作外，试块还必须有一定的数量。
因为尽管我们尽量做到试块的混凝土与构件的混凝土相同，但终究有一定的差别，如果单靠一个试块来鉴定构件的强度，恐难可靠。因此以三个一组，用三个试块的强度平均值作为这一组试块的强度(在特殊情况下需要去掉部分值)，也就是以它定为构件的强度。
混凝土耐久性指的是什么?
混凝土除了应有适当的强度外，还应根据使用方面的特殊要求，应该包括抗冻，抗水渗透，抗氯离子渗透，收缩，碳化，钢筋锈蚀，抗硫酸盐，抗压疲劳变形，碱骨料反应等，统称为耐久性。
抗渗性：
指混凝土抵抗液体和气体渗透的性能。由于混凝土内部存在着互相连通的孔隙和毛细管，以及因振捣欠密实而产生蜂窝、孔洞，使液体和气体能够渗入混凝土内部，水分和空气的侵入会使钢筋锈蚀，有害液体和气体的侵入会使混凝土变质，结果都会影响混凝土的质量和长期安全使用。
混凝土的抗渗性用抗渗标号P表示。如P4表示在相应的0.4N/㎜2水压作用下，用作抗渗试验的6个规定尺寸的圆柱体或圆锥体试块，仍保持4个试块不透水。混凝土的抗渗标号一般分为P4、P4、P6、P8、P10、P12。
抗冻性：
指混凝土抵抗冰冻的能力。混凝土在寒冷地区，特别是在既接触水，又遭受冷冻的环境中，常常会被冻坏。
这是由于渗透到混凝土中的水分受冻结冰后，体积膨胀9%，使混凝土内部的孔隙和毛细管受到相当大的压力，如果气温升高，冰冻融化，这样反复地冻融，混凝土最终将遭到破坏。混凝土的抗冻性用抗冻标号F表示。
如受冻融的试块强度与未受冻融的试块强度相比，降低不超过25%，便认为抗冻性合格。抗冻标号以试块所能承受的最大反复冻融循环次数表示。根据冻融循环次数，混凝土抗冻标号一般分为：F15、F25、F50、F100、F150和F200。
抗侵蚀性：
指混凝土在各种侵蚀性液体和气体中，抵抗侵蚀的性能。对混凝土起侵蚀作用的介质主要是硫酸盐溶液、酸性水、活动和带水压的软水、海水、碱类的浓溶液等。
耐热性：
指混凝土在高温作用下，内部结构不遭受破坏，强度不显著丧失，具有一定化学稳定性的性能。
为什么混凝土有自然养护和蒸汽养护?
自然养护即是混凝土在自然条件下(温度不低于+5℃，湿度90～100%)进行养护。如前所述，在自然养护温度下强度增长极慢，7d的龄期仅能得到28d(混凝土28天后的强度)30~70%，要保证拆模强度和出厂强度则需要较长的时间。这就会延长整个生产过程的循环时间，同时要求配有大量的模板设备和占用大量的生产面积，增加基建投资。
为了加快混凝土强度的增长速度就可采用蒸汽养护，利用蒸汽加热混凝土，使混凝土在较高温度(70~90℃)及较高湿度(约90%以上)的条件下迅速硬化。但是在气候比较光明日温暖的地区仍然是适于采用自然养护的。这样可以节约燃料和相应的一套设备投资，降低成本。

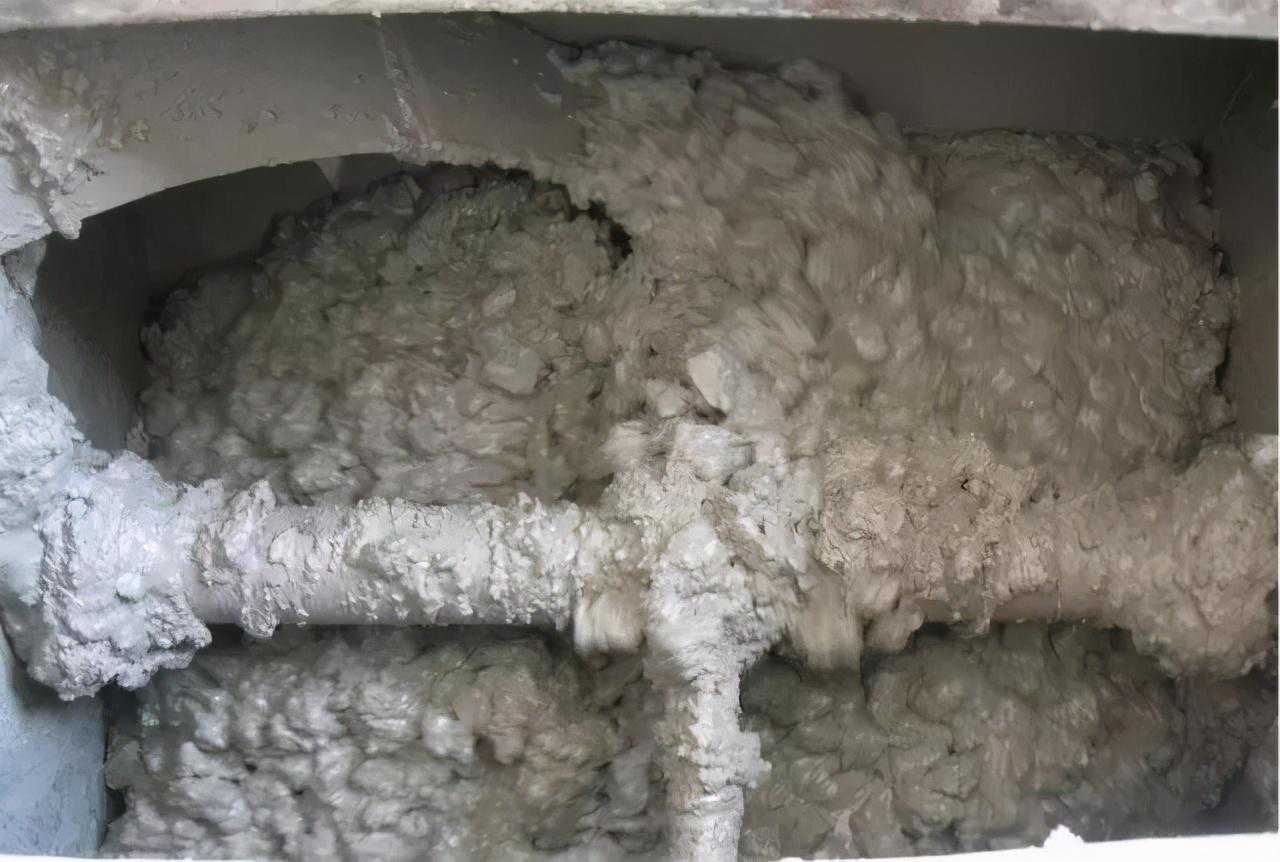

什么是混凝土的和易性?
混凝土的和易性是指混凝土混合料的成份能不能保持均匀，以及在生产操作时是不是容易浇灌、振捣的性能。
混凝土的和易性是一项综合指标。它包括混凝土的流动性、粘聚性和保水性三个内容。
混凝土的流动性是指凝土拌合物在自重力或机械振动力作用下易于产生流动、易于输送和易于充满混凝土模板的性质。
混凝土的粘聚性是指在生产过程中，组成混凝土混合料的材料之间，不致产生分层、离析现象，有一定的粘聚能力。
混凝土的保水性是指在生产过程中，混凝土混合料不致产生严重的泌水现象，有一定的保水能力。
怎样测定混凝土的和易性?
目前，还没有能够全面测定混凝土混合料和易性的方法，通常是测定其流动性，再凭经验判断其粘聚性和保水性。
测定混凝土的流动性最常用的方法是坍落度法。测定时，将混凝土混合料分三层装入标准尺寸的圆锥坍度筒中，每装一层，用直径为16㎜的捣棒垂直而均匀地自外向里插捣25次，三层捣完后，将筒口混合料刮平，然后将筒垂直提起，放在一旁，这时混合料便由于自重而发生坍落现象，量出向下坍落的尺寸(㎜)，就叫坍落度。坍落度愈大，表示混凝土的流动性愈大。
在做完坍落度试验后，可以同时观察混凝土的粘聚性、保水性。如果混凝土表面不出现过多的水分，说明保水性好。并可用捣棒从侧面轻轻敲击混合料，粘聚性好的混凝土，在敲击下不会松散崩塌。
坍落度试验只适用于塑性混凝土和低塑性混凝土；对于干硬性混凝土，则常常采用测定工作度的方法。需要使用维勃稠度仪测定其工作度。
操作要点：
1
混凝土拌合物分三层装入，每层插捣25下。捣完后抹平，垂直平稳地提起坍落度筒。
2
把透明圆盘转到混凝土试体上方并轻轻落下使与混凝土顶面接触。
3
同时开启振动台和秒表，记下透明圆盘的底面被水泥浆布满所需的时间，混凝土拌合物分类见：
分类坍落度(㎜)干硬度(s)
干硬性060～120
半干硬性030～60
低塑性10～5015～30
塑性50～1505～15
流动性150-对混凝土坍落度或工作度大小的选择，要根据成型的方法、截面大小、钢筋疏密程度来决定。
什么是普通混凝土?它有哪些特性?
用水泥作为胶凝材料，用砂、石作为细、粗骨料，加水拌和制成的混凝土，就是普通混凝土。在整个混凝土家族中，普通混凝土使用最早，用途最广，许多期货品种的混凝土都是在它的基础上发展起来的。
它的主要特性如下：
1）混凝土具有较高的抗压强度，一般为20～50Mpa，能够承受较大的荷载。
2）混凝土在凝结前，有良好的塑性，可以根据需要制成各种形状和尺寸的结构、构件。
3）有很好的耐久性，在空气中能长期经受干湿、冷热、冻融的变化而不损坏。
4）在干燥情况下，混凝土的导热系数为1.3Kcal/m·h·℃，其值虽然较大，但仅为钢材的四十分之一，所以有一定的保温隔热性能。
5）混凝土的容重为2400㎏/m3。这种混凝土同钢材相比，作为结构材料使用时，为了承受同等的荷载，需要选用较大截面尺寸，因而自重较大。
6）混凝土的抗压强度很低。抗压强度同抗拉强度的比值，叫脆性系数达10，所以混凝土在破损时，会出现脆性材料突然破坏的特点。
为什么在混凝土中要使用外加剂?
外加剂被日益普遍使用，是建筑工程结构和技术发展的客观要求。近年来，在整体现浇混凝土结构中出现了高层、大跨度和各种新的结构体系，在装配式预制混凝土构件中出现了许多大型、薄壁等新的构件型式。
在混凝土施工中出现了大体积混凝土、喷射混凝土、真空吸水混凝土、滑模施工混凝土等新的施工技术，因而对混凝土提出了大流动性、早强、高强、速凝、缓凝、低水化热、抗冻、抗渗等各种性能要求，掺用外加剂正是为了改善混凝土的性能，提高工程质量，降低工程造价，促进新工艺的要求。
混凝土的性能是由水泥、砂、石子和水的比例决定的。为了改善混凝土的某一种性能，可以调整原材料的比例。但这样往往会造成另一方面的损失。
例如，为了加大混凝土的流动性，可以增加水用量，但这样就会降低混凝土的强度。为了提高混凝土早期强度，可以增加水泥用量，但这样除了加大成本外，还可能增加混凝土的收缩和徐变。而采用外加剂，就可以避免上述缺陷，在对混凝土的另外一些性能影响不大的情况下，采用混凝土外加剂，可以大大改善混凝土的某一种性能。
例如，只要在混凝土中掺入0.2%～0.3%的木质素磺酸钙减水剂，在不增加水用量的情况下，可以提高混凝土坍落度一倍以上；只要在混凝土中掺入2%～4%的硫酸钠糖钙(NC)复合剂，在不增加水泥用量的情况下，可以提高混凝土早期强度60%～70%，还可以提高混凝土的后期强度。
要有配合比?
所谓“混凝土配合比”——水泥、砂、石以及水用量之间的比例。
混凝土的各种性能，如强度、耐久性及混凝土拌合物的各种性能都直接受它的成份配合比的影响；配合比变更，混凝土的各种性能也随之改变；而且其中水泥用量的多少还会影响至混凝土的成本。
为了满足一定操作条件所要求的和易性及流动性和保证工程上所提出的混凝土强度、耐久性等各种性能，以及更多地节约水泥，降低成本，达到经济合理的目的，就必须选择合适的混凝土配合比。
混凝土配合比必须按重量计算?
混凝土组成材料配料(称量)的准确性是保证混凝土工程质量，节约原材料的重要条件。一般对水泥、水、掺合料及其他胶凝物质的称量误差，以重量计，不得超过±2%。骨料称量误差不得超过±3%。
由于砂、石、水泥等材料湿度、密度等不同，常使同体积的材料的重量相关很大。因此，混凝土配合比都以重量计算进行控制。这样的配合比计算法比用体积法更准确。
混凝土硬化后产生龟裂之原因为何?
混凝土硬化后产生龟裂之原因甚多，一般是受两种以上之原因而造成龟裂。通常混凝土结构物负荷过重而产生拉应力，若混凝土抗拉强度不抵拉应力，便产生龟裂。混凝土变形之原因包括干燥收缩、温度变化、化学作用以及结构上之因素，此时应就材料、配比、养护等方面设法使收缩量减少，另方面则应从施工、设计上设法弥补先天性易龟裂之各种状况。
混凝土硬化后表面产生白华之原因为何?
混凝土硬化干燥后，外界之雨水、地下水、养生用水等经孔隙渗入硬化体内，使水硬性胶体或无机盐类的水溶液流出，再与空气中之二氧化碳反应成硫物质，待水份蒸发后即附着于硬化体表面，此现象称为白华，又叫「壁癌」。
白华刚开始可以肥皂水清洗，若碳酸化后可使用稀释盐酸清洗再用水洗去，但白华虽经擦拭，往往仍会再流出，防止白华之方法，必须使用浇置均匀且致密之混凝土，使孔隙减少，再适当降低水灰比，减少骨材中之含泥量，使用清洁之拌合水，高品质之水泥，掺加减水剂，适当之养护，现场尽力防止雨水侵入，方可防患未然。
砼外加剂对水泥的适应性?
1、水泥矿石是否稳定导致矿物组分是否稳定，从而影响到砼外加剂对水泥的适应性。
2、水泥生产工艺，如立窑与回转窑，冷却制度中的急冷措施控制得怎样，石膏粉磨时的温度等，造成水泥中矿物组分、晶相状态，石膏形态发生改变，从而影响到砼外加剂对水泥的适应性。
3、水泥中吸附外加剂能力:C3AC4AFC3SC2S，水泥水化速率与矿物组分直接相关。
4、水泥存放一段时间后，温度下降，使砼外加剂高温适应性得到改善，而且f-CaO吸收空气中的水后转变成Ca(OH)2，吸收空气中的CO2后转变成CaCO3，从而使Mwo下降，也使砼和易性得到改善，使新拌砼塌落度损失减缓，砼的凝结时间稍延长。
5、普通硅酸盐水泥的需水量稍大于矿渣水泥，其保水性好，但一般塌落损失也较快。
6、C3A含量较高的水泥，塌落度损失快，保水性好。
7、水泥中亲水性掺合料保水性好，火山灰质水泥保水性差，易泌水。
8、温度、湿度高低直接影响砼外加剂对水泥的适应性。
9、配合比中的砂、石级配及砂、石、水、胶材的比例也影响砼外加剂对水泥的适应性。
混凝土专业知识60问1、当原材料不能马上停止使用，混凝土又不能中断供应时怎么办？
必须在于原材料商联系的同时，派专人控制搅拌用水量和现场混凝土硫化监控，防止工地自行加水。
必要时控制水胶比不变，适当加大水泥用量，以增加混凝土流动性。
一般每增加1cm塌落度，每1M3混凝土需要增加1.5%~2.5%的水泥浆体积。
2、什么样的粉煤灰都可以在预拌混凝土中用吗？
粉煤灰根据其细度、需水量比、含碳量不同，分为Ⅰ、Ⅱ、Ⅲ级，Ⅰ级、Ⅱ级粉煤灰可用于预拌混凝土中。
3、什么情况下不宜采用粉煤灰？
冬季施工，尤其在-10℃及其以下温度施工时，由于粉煤灰混凝土早期强度偏低，达到抗冻临界强度需要在正温预养时间长，工地保温较差，很易受冻，不宜掺粉煤灰。
此外随打压光混凝土地面、有除冰盐要求的混凝土不得掺粉煤灰。
4、掺粉煤灰混凝土是否可以延长验收龄期？
是的，由于粉煤灰掺入对混凝土后期强度有贡献，因此我国《粉煤灰混凝土应用技术规范》（GBJ146）规定粉煤灰混凝土设计强度等级的龄期。
地上工程宜为28天；地面工程宜为28天或60天；地下工程宜为60天或90天；大体积混凝土宜为90天或180天。
5、硅灰在什么条件下使用？
硅灰主要用于配制高强度混凝土、抗硫酸盐混凝土、抗氯盐腐蚀混凝土、水下混凝土、除冰盐混凝土、高耐磨路面混凝土，我国较多采用的时艾肯硅灰，价格约在3000元/吨左右。
6、什么情况下采用沸石粉？
沸石粉可作水泥的活性掺合料。
沸石粉可取代混凝土中的部分水泥，提高混凝土保水性，特别是在聚羧酸高效减水剂搞掺量配制大流态、超高强混凝土时，适量掺入沸石粉，可有效提高混凝土保水性、防止混凝土泌水。
配制轻骨料混凝土时，由于其的掺入会提高水泥浆的结构粘度，可使轻骨料在振捣成型中的上浮问题大大改善。
沸石粉混凝土还适用于水下混凝土和地下潮湿环境养护的混凝土，抗冻性、抗渗性良好。
采用沸石粉配制高性能混凝土时，取代水泥量10%为佳。
7、有时用萘系高效减水剂生产的混凝土拆模后，混凝土表面气泡特别多是什么原因？应该怎么办？
有的外加剂生产厂采购价格便宜的粗奈（正常的奈外观颜色呈白色、黄色，含杂质的奈呈粉红色、红砖色）、混合奈。
（从本微信购买，均赠送商品价格1-5%的红包）
这些化学成分不纯的奈，苯酚含量高、纯度低，会在高效减水剂中带来许多气泡（劣质奈会在混凝土中带入3%的气泡），且气泡较大，消泡时间较长，直接影响混凝土强度。
此时，应及时与外加剂厂联系暂停使用，以防影响混凝土强度。
8、怎样检测减水剂含气量？
除含气量测定仪测定混凝土含气量来推断外加剂引气量外，还可以用下述方法来检验。
取100ml具塞比色管，加入4克粉剂试样，再加水至40ml，用钢尺记下溶液垂直高度（h0），用手握紧比色管塞，剧烈摇晃20次，立即用秒表计时，同时量取泡沫顶端高度（h1）待至液面泡沫消失，并露出液面时，记下时间（s）。
控制指标：起泡高度≤45mm，消泡时间≤50s。招工找活点击
9、使用引气剂要注意什么？
首先，要控制引气量一般以2%-4%（体积含量）为宜，否则，会造成混凝土强度下降。
此外，不可选择质量差、气泡直径和间距大的劣质引气剂，如十二烷基磺酸钠、木钙等。
掺量稍大会造成混凝土强度大幅度下降。使用前要通过试验确定采用哪个品种，掺多少量。
10、混凝土在现场等待时间过长，会对其质量有何影响？
混凝土中掺入了缓凝剂，但是其缓凝时间是有限的，超过2h后水泥开始水化，塌落度也开始下降，混凝土强度会损失一部分。
一些企业曾做过这方面的试验，试验结果证明，现场等待时间超过2h，混凝土强度开始下降。
为此混凝土在现场等待时间不应超过2h。
11、往混凝土运输车中加水，会带来什么后果？
混凝土正常的水胶比保证其具有一定的流动性和强度，另外后加水会降低混凝土强度，（多余的水分蒸发后形成空隙，削弱混凝土断面），据一些混凝土企业试验数据表明，混凝土中每增加10千克水，其28天强度下降3.7Mpa。
因此要严格控制施工现场不得往运输车中加水。
12、由于各种原因，混凝土到现场塌落度很小，难以泵送怎么办？
只能采用混凝土硫化剂二次硫化。
目前大部分混凝土采用奈系泵送剂，硫化剂即为萘系高效减水剂，液体剂、粉剂均可。
13、硫化剂用量怎么控制?
应视运输车中混凝土塌落度大小来调整硫化剂用量。
采用粉剂时，一般为0.5千克/立方-1千克/立方；
液剂时为1千克/立方-2千克/立方；加入后，罐体快转1-2分钟左右即可硫化。
14、由于种种不可预见的原因，第一次硫化后未能及时泵送，混凝土坍落度有降下来了，怎么办？
通过多次试验证明，混凝土可反复硫化，只要不加水，常温下停留不超过2h，一般其强度不会下降。
15、为什么不用泵送剂作硫化剂？
因为泵送剂中会有缓凝、引气剂的组分，掺入混凝土中可能会引起混凝土缓凝或强度下降。
16、混凝土浇筑后多少时间初、终凝？怎么判断？
常温下混凝土初凝时间为6-8小时，手轻按混凝土表面，不粘手，混凝土表面收水，有一层发亮的薄膜时为初凝；
当混凝土表面颜色变白，手按无印，即为终凝，终凝时间约为8-10小时，夏季、冬季视气温不同，初终凝时间会缩短或延长。
17、何谓早强混凝土？
普通混凝土常温下7天约达到设计强度的70%，28天达到设计强度的100%，由于施工进度或模板周转的需要，采取措施，使混凝土常温下15天左右达到设计强度，即为早强混凝土。
18、何谓超早强混凝土？
常温下，能使混凝土7天左右达到设计强度的混凝土称为超早期混凝土。
19、怎样配制超早强混凝土？
一般可采用超早强型泵送剂配制，也可用提高两个混凝土强度等级方法或采用水泥来配制。
20、大体积混凝土配合比设计要注意什么？
大体积混凝土要防止其内外温差超过25℃而引起的结构裂缝，因此配合比设计时要注意以下几点：
控制水泥用量并选用水化热较低、凝结时间较缓的水泥。如大坝水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。
宜掺用粉煤灰、磨细矿粉以降低混凝土水化热。
应采用缓凝型减水剂或高效减水剂。
为降低混凝土入模温度，可采用符合搅拌用水标准的地下水，必要时可掺入部分冰块。
21、什么叫混凝土绝热温升？
混凝土中的水泥在水化过程中会放出热量，其放热量与采用的水泥品种、水泥用量有关，假定混凝土处于上下左右都不能散发热量的绝热状态，随着水泥水化，混凝土内温度会继续升高，当上升到最高时，达到最高绝热温升。
22、绝热温升怎样计算？
水泥水化热绝热温升按下式计算：
Tmax＝mq／cρ
式中：Tmax－水泥水化绝热温升值（℃）m－每立方混凝土水泥用量（千克），q－水泥水化热，c－混凝土比热（取0.96j/K），ρ－混凝土密度（2400千克/立方）。
23、水泥水化热是多少？
各种水泥水化热可参照表取。
每千克水泥水化热Q（Kj/Kg）
水泥品种
水泥强度等级
32.5
42.5
52.5
普硅水泥
289
377
461
矿渣水泥
249
335
24、大体混凝土升温有何规律？
一般大体积混凝土浇注后2-3天升至熱峰值。
如：某工程底板2米厚，采用360千克/立方的42.5级水泥配制，施工处夏季，入模温度32℃.其中心温度可高达80℃左右。
4天以后水泥水化热能已大部分消耗掉，内部温度逐渐降下来，这种温度可能延续十几天到三十余天，一些水工大体积混凝土水化散热过程可能还要长很多。
掌握了这个规律，大体积混凝土温控重点应放在浇筑后一周内，尤其是第2-3天。
25、大掺量粉煤灰对抑制混凝土温度峰值有何作用？
掺粉煤灰有利于降低大体积混凝土温度峰值和推迟温度峰值出现的时间。
粉煤灰掺量10%-50%（占胶结料质量的百分数）时，3天水化峰值降低5.9%-35.1%，推迟温度峰值出现0.5-3.2小时。
26、粗、细骨料进场要注意哪些事项？
粗骨料主要应控制其粒径、级配、粒形、石粉含量、泥块含量。
每车进行宏观检查，不合格不得卸车；此外，要按规范要求，按批量检验各项指标。
细骨料应控制细度模数、含泥量和泥块含量。每车进行宏观检查，不合格不卸车；同样应按规范要求批量检验。
27、粗骨料粒径为什么要控制在5—25mm？
粗骨料粒径受混凝土泵送管道管径和泵送高度的制约，一般可泵送的最大粒径随泵送高度增加而降低。
如泵送高度＜50m时，粗骨料最大粒径与输送得径比≤1：3；而泵送高度为100m时，其比便降至1：5，否则易堵管。
28、泵送混凝土为什么要控制粗骨料针片状含量？
其含量高时，针状粗骨料抗折强度比较低，且粗骨料间粘结强度下降，因而致使混凝土强度下降。
对于预拌混凝土来说，针片状含量高，会使粗骨料粒形不好，从而使混凝土流动性下降，同时针片状骨料很容易在管道处堵塞，造成堵泵，甚至爆管。
因此泵送混凝土要求其针片含量≤10%，高强度混凝土要求则更高。
29、预拌混凝土需要什么样的砂子？
预拌混凝土需用中砂，除对砂的级配、含泥量和泥块含量等按规范要求外，还要注意通过0.315mm筛孔的砂不少于15%。招工找活点击
这对混凝土的可泵性影响很大，此值过低易堵泵，并使混凝土保水性差，易泌水。
30、砂子细会带来什么影响？
砂子太细，混凝土需水量上升，而且用细砂配制的混凝土其可泵性、保塑性均极差，混凝土强度会下降，易开裂。
31、只有细砂怎么办？
如砂源有问题，可用细砂加部分机制砂配制泵送混凝土，如可用细度模数小于2.0的细砂掺细度模数3.0—3.2的机制砂，约以6：4左右的比例，观察其流动性、可泵性，具体可通过试验确定配比。
32、砂含量大会带来什么后果？
砂含泥量大，混凝土需水量大，保塑性差，收缩加大，混凝土强度下降，结构易开裂，结构易开裂，因此要控制砂含泥量≤3%（C30-C50），高强混凝土含泥量要求更高。
33、砂石中有泥块会对混凝土有何影响？
砂石中泥块除与含泥带来同样的影响外，还会严重影响混凝土强度。比如，泥块会削弱混凝土断面；
浇筑地面时泥块上浮，干缩后会在表面形成凹坑等缺陷。
34、为什么配制高强度混凝土时应采用粒径小一些的石子？
随着粗骨料粒径加大，其与水泥浆体的粘结削弱，增加了混凝土材料内部结构的不连续性，导致混凝土强度降低。
粗骨料在混凝土中对水泥收缩起着约束作用。
由于粗骨料与水泥浆体的弹性模量不同，因而在混凝土内部产生拉应力。
此内应力随粗骨料粒径的增大而增大，并会导致混凝土强度降低。
随着粗骨料粒径的增大，在粗骨料界面过渡区的Ca(OH)2晶体的定向排列程度增大，便界面结构削弱，从而降低了混凝土强度。
试验表明：
混凝土中粒径15-25mm粗骨料周围界面裂纹宽度为0.1mm左右，裂缝长度为粒径周长的2/3，界面裂纹与周围水泥浆中的裂纹连通的较多：而5-10mm粒径粗骨料混凝土中，界面裂纹宽度较均匀，仅为0.03mm，裂纹长度仅为粒径周长的1/6。
粒径大小不同的粗骨料，混凝土硬化后在粒径下部形成的水囊积聚量也不同，大粒径粗骨料下部水囊大而多，水囊中的水蒸发后，其下界面形成的界面缝必然比小粒径的宽，界面强度就低。
35、为什么同样配比混凝土，卵石混凝土比碎石混凝土强度低3-4MPa？
粗骨料的表面粗糙，有得于水泥浆与骨料的界面强度。
根据作者多年试验，卵石配制的混凝土一方面由于其含风化石较多，本身压碎指标低于碎石，而且表面光滑，界面强度低，因此由其配制的混凝土强度会比同配比碎石混凝土低3-4MPa。招工找活点击
36、为什么每班都要测定砂石含水率？
砂石在预拌混凝土中约各有800-1100kg/m3用量，其每1%的含水量就会带来混凝土中用水量8—11kg的影响。
特别是砂子，通常从河中采集，含水率变化较大，如不经常检测含水率，及时调整搅拌用水量，会造成各盘混凝土坍落度、可泵性、强度的很大波动。
37、什么是碱骨料反应？
混凝土中的碱与化学成分为活性二氧化硅的骨料发生化学反应，生成碱-硅酸凝胶后吸水膨胀，膨胀应力使混凝土开裂，这个过程称为碱骨料反应。
38、怎样防止碱骨料反应？
如当地粗骨料中含有活性二氧化硅，则要严格限制混凝土外加剂碱含量，如《混凝土结构设计规范》（GB50010-2002）规定当使用碱活性骨料时，混凝土中各类材料总碱量≦混凝土质量的3%。
39、水泥入场应检验什么项目？
水泥每500T应随机抽样，做抗压、抗折（3d、28d）标准稠度水量、初终凝时间、安定性等检验。
40、合同签订前要做哪些工作？
合同签订前项目负责人应对客户的资金、信誉、工程概况结构形式、建筑面积、混凝土型号、混凝土数量、施工单位、建设单位等）作充分调查，将调查如实向有关领导汇报。经总经理、销售经理、生产经理、总工程师会审，防止合同签订不慎，给企业带来不应有的损失。
41、合同会审主要审哪些内容？
首先要看客户是否有资金，以往与混凝土企业合作是否守信誉，执行合同是否到位。企业应有不良客户名单，对拖欠货款，不信守合同的客户，尽量不要再签合同。
其次要看产品单价和付款方式，过分降低单价，不仅企业利润低，运转困难，而且会造成运行恶性循环。一般可按工程进度（即按层）付款，工程封顶前要有约束条款，防止混凝土主体封顶后，货款难收。
再次要审查用户的技术要求、施工要求企业有无能力做到，防止工程开工后被动。
另外还有一个重要问题是用户是否为法人单位，如有的合同章是××项目经理部，日后如有纠纷，对其起诉是无效的，有的企业曾因此损失数百万货款。
42、混凝土有结算方式有哪几种？
第一种是按实供混凝土量结算，简称车结，客户可随时抽查混凝土量是否够，缺一罚十，混凝土浇筑后24小时内客户可以提出异议，发现问题，双方共同查找原因，及时解决。这种结算方式简单、易行，是首选的结算方式。
第二种是按图结算，工程上习惯称为“图结”（以下统称“图结”）要求施工单位及时提供图样（结施图、建施图）和设计变更，甲、乙双方及时计算工程量。
随施工进度及时核对混凝土量。一旦量差超出2%，要立即查找原因，加以解决。防止工程完工甚至抹完灰找后帐，这时隐蔽工程全被遮蔽住，混凝土超厚、超宽等情况已无法测量。
43、图结工程怎样估算其混凝土量？
签订合同前要先估算一下该工程总量，防止垫付量超出或接近工程总量，造成回款困难。
作者收集了某预算公司对各种结构混凝土需用量统计数字，列入表1中，供大家参考。
序号
工程种类
层数
结构
用量
单位
1
普通住宅
7层以下
砖混构造柱
0.26
M3
2
普通住宅
7层以下
砖混框架
0.31
M3
3
普通住宅
7层以下
框架
0.34
M3
4
普通住宅
7层以下
框剪
0.38
M3
5
公寓
7层以下
框剪
0.41
M3
6
小区会所
1--3层
框架
0.35
M3
7
车库
1层
框架
0.42
M3
8
网点
1--3层
框架
0.34
M3
9
门诊楼
13层以下
框剪
0.38
M3
10
住院处
18层以下
框剪
0.40
M3
11
综合楼
7层以下
框架
0.37
M3
12
办公楼
7层以下
框架
0.36
M3
13
办公楼
7层以上
框剪
0.38
M3
14
标准化厂房
1--3层
框架
0.37
M3
15
商厦
7层以上
框剪
0.42
M3
16
高层住宅
18层以上
框剪
0.38
M3
17
高层公寓
18层以上
框剪
0.4
M3
44、哪些工程或部位不宜图结？
砖混结构一般仅梁板、楼梯、圈梁、过梁、构造柱用混凝土；别墅工程住断面小，浇筑过程中极易撒料，混凝土浪费较严重；这两类工程都不宜图结。
此外地下工程如孔桩、垫层、基础底板以及造型工程、地下室等也不宜图结。
45、图结工程为什么要加损耗？
我国一些地区（比如辽宁省）定额规定预拌混凝土在运输、泵送过程中会有一定材料损失，如粘结在罐车罐体内部的混凝土、泵车泵送结束时泵斗、泵管中有一部分剩余混凝土要排出，这部分约为总量的2%。
此外混凝土入模、振捣后、其体积会比原来小，振捣后体积除以松散体积称为充盈系数，这个系数一般为0.95。
鉴于以上原因，图结工程应有2%左右损耗。
46、预拌混凝土企业应怎样防止产生供应量不足现象？
预拌混凝土生产企业应每年由法定计量部门对搅拌站的电子秤检定一定，企业还要每月对搅拌站电子秤自校一次。
砂石计量误差应≤±3%，外加剂、水泥、掺合料、水计量误差应≤±2%。
若超出上述要求，要及时停产找原因，加以解决。
此外生产企业应每周抽查混凝土自重，当重车与空车重量之差除以相应的体积，得出的表观密度小于设计值时，要及时调整配料量，防止量不足。
还有一个容易被忽视的问题就是，碎石的堆积密度有时会因采集地和颗粒级配变化而变化，堆积密度大时，若石子下料量不变，可能配制的混凝土体积会减小，造成混凝土的供应量不足。
因此，试验室要经常用容量筒抽测混凝土表观密度，如混凝土表观密谋变大，则相同重量的混凝土体积就要小了，此时应及时上调石子用量。
47、销售员签订合同时在技术方面要注意哪些问题？
地面工程要了解其长、宽尺寸，凡有长度超出30M的要及时通知技术部门，防止地面产生不规则裂缝。
地面工程要了解其上部有无饰面层，是否为随打压光地面（即地面压光后表面不再做任何装饰），如为随打压光地面必须注明，并适当提高售价。
北方地区路桥工程必须询问用户使用时是否撒除雪剂，凡撒除雪剂的混凝土不得加掺合料，还要加引气剂，因此合同上必须注明，这是特殊混凝土，必须提高售价。
北方地区室外蓄水池（如污水处理厂蓄水池）、水工工程，使用阶段会有冻融要求，必须按抗冻混凝土配制，因此合同上注明，并提高售价。
凡工程有大跨度结构，预应力结构、大体积结构、超长结构（长度大于80cm），应在合同签订后及时通知技术部门，以便技术人员重点监控这些结构的施工过程。
凡工程有清水混凝土（即未来混凝土表面不再装饰，要求表面光洁、色泽一致的混凝土）、自密实混凝土，要提前通知技术部门和材料供应部门。由于这种混凝土胶结料用量较大，对材料要求较高，因此其单价也需适当提高。
48、群体工程签订合同时要注意什么？
一个园区有十几栋甚至几十栋工程，签订合同时要注明每个单体工程名称，并应分别按合同控制回款，否则群体工程施工至全部混凝土主体完工再付尾款，预拌混凝土企业会承受很大经济压力，拖欠款太多会给企业运转带来困难。
49、混凝土主体结构完工、工程主体结构完工、工程竣工有何不同？
工程主体结构包括混凝土结构、砖石结构、钢结构等，而整个工程竣工包括主体结构、防水、抹灰、水暖、电气、装饰、门窗等项工程，混凝土质量只与主体结构中的混凝土结构有关。
因此，签订合同时，工程尾款不可待主体结构工程或全部工程竣工验收后再付。
50、当地下工程按实供量结算，地上工程图结时要注意些什么？
当地下工程结束，地上工程开工前，要对地下工程浇筑情况进行核查，双方确认。
如桩基的上标高是否符合设计要求，地下部分楼梯、设备基础是否浇筑完毕，往往因桩基顶标高偏低或地下室有的部位未浇筑完，造成部分按实供量结算混凝土混入图结混凝土中，造成预拌混凝土供应量“亏损”。
51、工程开工前要注意什么？
工程开工前生产和技术部门主管要亲自到工地去，了解道路和厂区地面情况，有无回填土、高压线，工程所处地区有无货车禁行限制，确定泵车工作位置和罐车行车路线，制定安全施工措施，防止回填土地面造成陷车、翻车和高压触电等事故。
此外，还要确定每个工程收料授权签证人，以书面形式保存其签章字样，防止日后产生纠纷。
52、合同实施过程中要注意什么？
合同实施后，应派专人及时到工地去核对混凝土供应量，定时签发结算单，当混凝土供应量接近合同结算量时，应提前通知用户准备货款，防止超量供应、积压货款，造成预拌混凝土企业回款率低，运转困难。
53、什么已签了合同还要求用户在每次浇筑前填写混凝土生产委托单？
企业的一切管理均应以文字形式记载，用户需要混凝土24小时前，虽然已用电话通知预拌混凝土企业，但是口关通知往往有误，特别是混凝土型号经常会误传、误听、误记，造成工程事故。招工找活点击
因此必须由用户亲自填写包括浇筑部位、型号、数量、技术要求、浇筑时间等信息的混凝土生产委托单。
委托单是具有法律效力的重要凭证，应妥善保管。
54、钢筋混凝土结构有哪些优点和缺点？
优点：材料利用合理；可模性好；耐久性和耐火性较好，维护费用低；现浇混凝土结构的整体性好，且通过合适的配筋，可获得较好的延性，防振性和防辐射性能较好；刚度大、阻尼大，有利于结构的变形控制；易于就地取材。
缺点：自重大；抗裂性差；承载力有限；施工复杂，工序多（支模、绑钢筋、浇筑、养护等），工期长，施工受季节、天气的影响较大；e)混凝土结构一旦破坏，其修复、加固、补强比较困难。
55、混凝土开裂对结构有哪些影响？
开裂影响结构的整体性；
开裂会导致耐久性问题；
开裂引起服务功能丧失；
开裂从美学角度无法让人接受。
56、影响混凝土强度的主要因素有哪些？怎样影响？
影响混凝土抗压强度的主要因素有：
水泥强度等级和水灰比。水泥强度等级越高，混凝土强度越高；在能保证密实成型的前提下，水灰比越小强度越高。
骨料品种、粒径、级配、杂质等。采用粒径较大、级配较好且干净的碎石和砂时，可降低水灰比，提高界面粘结强度，因而混凝土的强度高。
养护温度、湿度。温度、湿度对混凝土强度的影响是通过影响水泥的水化凝结硬化来实现的。温度适宜、湿度较高时，强度发展快，反之，不利于混凝土强度的增长。
龄期。养护时间越长，水化越彻底，孔隙率越小，混凝土强度越高。
施工方法。主要指搅拌、振捣成型工艺。机械搅拌和振捣密实作用强烈时混凝土强度较高。
57、砂、石中的粘土、淤泥、细屑等粉状杂质及泥块对混凝土的性质有哪些影响？
砂、石中的粘土、淤泥、细屑等粉状杂质含量增多，为保证拌合料的流动性，将使混凝土的拌合用水量（Ｗ）增大，即Ｗ/Ｃ增大，粘土等粉状物还降低水泥石与砂、石间的界面粘结强度，从而导致混凝土的强度和耐久性降低，变形增大；
若保持强度不降低，必须增加水泥用量，但这将使混凝土的变形增大。
58、配制混凝土应考虑哪些基本要求？
配制混凝土应考虑以下四项基本要求，即：
满足结构设计的强度等级要求；
满足混凝土施工所要求的和易性；
满足工程所处环境对混凝土耐久性的要求；
符合经济原则，即节约水泥以降低混凝土成本。
59、现场浇灌混凝土时，严禁施工人员随意向混凝土拌合物中加水，试从理论上分析加水对混凝土质量的危害？
现场浇灌混凝土时，施工人员向混凝土拌合物中加水，虽然增加了用水量，提高了流动性，但是将使混凝土拌合料的粘聚性和保水性降低。
特别是因水灰比Ｗ/Ｃ的增大，增加了混凝土内部的毛细孔隙的含量，因而会降低混凝土的强度和耐久性，并增大混凝土的变形，造成质量事故。
故现场浇灌混凝土时，必须严禁施工人员随意向混凝土拌合物中加水。
60、图结工程应由客户提供哪些资料？
图结工程应由施工单位提供结构施工图（梁、板、柱、楼梯、墙等图样）；
建筑施工图（含构造柱、圈梁、过梁、雨篷、地沟、排水坡、飘窗、垫层、地面、屋面保护层、找平层及阳台、造型等施工图），此外还应有施工过程中的变更单或图样。
1、什么叫商品混凝土？
答：根据需方要求，用水泥、水、砂、石子、外加剂及矿物掺合料等组分按一定比例，在搅拌站经计量，搅拌后出售的并采用搅拌运输车，在规定的时间内运至需方交货地点的混凝土拌合物。
2、哪些属通用品？
答：强度等级不大于C60，坍落度不大于180mm，最大石子粒径在20～40mm,无其他要求的商品混凝土。
3、哪些为特制品？
答：任一项指标超出通用品规定范围或有特殊要求的商品混凝土。如细石混凝土，桩基混凝土，抗渗混凝土，防冻混凝土等。
4、何为交货地点？
答：供需双方在合同中确定的交接混凝土地点,也就是施工工地。
5、何为出厂检验？
答：在商品混凝土出厂前对其质量进行的检验。如取样检测坍落度，制作强度试块，目测坍落度、和易性等。
6、何为交货检验？
答：在交货地点由供需双方和监理一起对商品混凝土进行的检验。如检测坍落度，制作试块，目测坍落度、和易性等。
7、什么叫水泥？常用水泥有几个品种？
答：凡由硅酸盐水泥熟料，合理比例的混合材，适量石膏磨细制成的水硬性胶凝材料称为水泥。常用水泥有：硅酸盐水泥，普通硅酸盐水泥和复合水泥。硅酸盐水泥又分为P•Ⅰ和P•Ⅱ型，强度等级为52.5，62.5级。普通硅酸盐水泥分普通型和早强型，代号为P•O，强度等级为42.5、42.5R，52.5、52.5R。复合水泥代号为P•C,强度等级为32.5、32.5R、42.5、42.5R。
8、水泥复检有哪几个项目？
答：凝结时间，安定性，强度，细度（比表面积）。
9、什么叫集料？集料有几类
答：在混凝土中起骨架作用的材料叫集料（也叫骨料）。把石子叫做粗集料，把砂叫做细集料。石子又分为卵石和碎石，按石质分为石灰岩碎石、花岗岩碎石等。砂子又可分为河沙、海砂、山砂、人工机制砂等。
10、砂子按其细度模数分几类？
答：砂子按其细度模数分为粗砂（3.1～3.7）、中砂（2.3～3.0）、细砂（1.6～2.2）。
11、泵送混凝土为什么优先选用中砂？
答：因为中砂的级配合理，0.3mm以下的颗粒含量能达到15%左右，此部分颗粒在混凝土的砂浆中于泵管内紧贴管壁，摩擦阻力很小，有利于泵送。粗砂摩擦阻力大，不利于泵送。细砂的表面积大，在同等强度下多使用水泥，开裂的几率高。
12、石子的颗粒级配有几种？
答：单粒级和连续粒级。单粒级的有：10～20，16～31.5，20～40。连续粒级的有：5～10，5～16，5～25，5～31.5，5～40。
13、泵送混凝土为什么要优先采用连续粒级的石子？
答：因为在石子最大粒径相同的情况下单粒级的空隙率比连续粒级的空隙率大，大空隙率要用砂浆填充。在同条件的每立方米混凝土中骨料的表面积：使用单粒级的石子比用连续粒级石子的大，相应需要的水泥量也要多。又因为使用连续粒级石子比用单粒级石子拌制出的混凝土的流动性好，利于泵送施工。所以要优先采用连续粒级的石子。
14、好石子的质量主要有几项要求？
答：主要有以下几项：
（1）粒径符合要求，颗粒级配为连续粒级；
（2）没有黄皮（表面粘泥）泥蛋，大泥块，大颗粒石子；
（3）针状和片状颗粒含量越少越好（泵送混凝土用石子的针片状颗粒含量不宜超过10%）；
（4）页岩含量越少越好（因为页岩的强度较低，并且增加片状颗粒含量）。
15、好砂子的质量有几项要求？
答：有以下几项：
（1）粒级分布符合中砂要求；
（2）粒径为中砂，大于10mm的颗粒含量较少，最多不超过10%；
（3）无泥蛋，大泥块，含泥量不超过3%；
（4）无树根，草根，烂泥，塑料袋等杂物。
16、什么叫粉煤灰？
答：粉煤灰是在电厂粉煤炉烟道气体中经除尘设备收集到的细粉末。
17、粉煤灰按其技术要求分为几个等级？分别适用于何处？
答：分为三个等级；I级、II级、III级；I级适用于C40及以上混凝土，II级适用于C15~C40混凝土，III级适用于水泥的掺合料。
18、泵送混凝土为什么要掺加粉煤灰？
答：因为粉煤灰的微观结构是球形颗粒，细度比水泥还细，它还具有一定的活性，把它掺到水泥中能代替部分水泥，且能增加混凝土拌合物的流动性，大大提高了泵送混凝土的可泵性，同时也提高了混凝土的后期强度和耐久性。
19、粉煤灰进厂应检验哪些项目？
答：应检验粉煤灰的细度和需水量比，关键项目是需水量比。如果细度稍有超标，需水量比达到II级要求，此灰可用，反之不可用。
20、什么叫混凝土外加剂？
答：用来改善混凝土性能的添加剂就叫混凝土外加剂。
21、减水剂与泵送剂有什么不同？
答：减水剂是在保持混凝土拌合物工作性相同的情况下减少用水量提高混凝土强度的外加剂；而泵送剂的主要原料就是减水剂，另外再掺加少量的增塑保坍成分，以利于混凝土的泵送施工。
22、混凝土外加剂有哪几种？
答：有减水剂、泵送剂、缓凝剂、速凝剂、早强剂、防冻剂、防冻泵送剂、膨胀剂、防水剂等。
23、泵送剂进厂应检验哪几个项目？
答：必须检验：减水率、凝结时间、1h坍落度经时变化量、抗压强度比。常规检测可用C30生产用理论配比试验。不能用净浆流动度代替混凝土配比检测（净浆和配比检测的结果相差太大，不利于指导生产）。
24、好泵送剂的检测状态是什么样的？
答：好泵送剂在做配比检验时，减水率不小于20%，混凝土拌合物的和易性好，砂浆包裹着石子易流动，经时坍损在50mm以内。反之：部分石子表面不粘砂浆，流动性差，经时坍损＞80mm时，说明该批泵送剂品质差。
25、混凝土拌合水应采用哪几种？
应采用淡水，自来水，地下水，饮用水，再生水，搅拌站内洗车水（部分掺用）。不得使用工业废水、生活废水和海水。
26、砼这个字的含义是什么？怎么读音？
含义是人工制造的石头，代表混凝土。字典读音为tóng,也可以读hùnníngtu。
27、膨胀剂的作用是什么？
答：把膨胀剂掺入水泥中与水泥的水化物发生化学反应生成钙矾石等物质，增加了混凝土的密实性，同时体积产生微膨胀，减少了混凝土的收缩，起到了抗裂防渗的作用。
28、按混凝土的强度分为几个等级？它是如何划分的？
答：按混凝土的强度分为C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C70、C80共13个等级。它的等级是根据混凝土标准试块标准养护28d的强度，每隔5MPa或10MPa分为一个等级。C为混凝土的英语单词的第一个大写字母，它表示混凝土，角注数字表示强度等级。
29、按混凝土的性能分为哪几种？
答：分为普通混凝土，高强混凝土（大于C50）,抗渗混凝土，泵送混凝土，防冻混凝土，抗冻混凝土，大体积混凝土，免振捣混凝土（自流平混凝土），干硬性混凝土，高性能混凝土。
30、MPa表示什么单位，如何换算？
答：MPa为强度单位：1MPa=106Pa,1Pa=1N/m2，1MPa=1N/mm2。1MPa≈10kg/cm2。
31、混凝土拌合物主要检测哪几项性能？
答：主要检测拌合物的和易性、坍落度、含气量，和易性由粘聚性、保水性、流动性、综合表示；
（1）粘聚性—用眼观察，做坍落度时试体向周围坍落为粘聚性好，试体向一边垮塌或部分石子外漏，表面不粘砂浆为粘聚性差。
（2）保水性—混凝土拌合物装入坍落度筒捣实后，筒底稍有稀浆或没有为保水性好若混凝土拌合物倒在铁盘上，表面有水或水泥稀浆析出说明保水性差（即为离析现象）。
（3）流动性—把拌合物堆成堆后马上向四周流淌为流动性好，反之为流动性差。
32、何为混凝土坍落度？
答：用坍落度筒放在铁盘上，装入混凝土拌合物并捣实，然后垂直提起坍落度筒，混凝土试体向下坍落，测量筒顶至试体最高点之间的距离即为坍落度。普通混凝土的坍落度在30～90mm。泵送混凝土的坍落度在100～230mm，泵送高度越高，坍落度越大，反之越小。
33、何为混凝土的扩展度？
答：当混凝土的坍落度大于220mm时，用钢尺测量混凝土拌合物扩展后最终的最大直径和最小直径，其平均值即为扩展度。扩展度越大流淌性越好。自流平混凝土应测其扩展度。
34、混凝土拌合物的离析是什么样子的？
答：如果发现混凝土拌合物的集堆边缘有水泥稀浆流出。过几分钟后砂石下沉，形成抓底现象就是混凝土拌合物的离析现象。出现离析是混凝土和易性不好的表现，在泵送时容易堵管，并且会降低混凝土的强度。出现离析现象的常见原因是泵送剂掺量过大所造成，可减少掺量0.2%再试。
35、有时混凝土拌合物会出现部分石子不粘砂浆，或者像豆腐渣一样不粘乎是什么原因？
答：出现部分石子不粘砂浆是因为泵送剂掺加的增粘成分较少所致。出现豆腐渣状态是因为泵送剂与水泥中的某种成分不适应所产生的结果。
36.何为标准试块?
答：边长为150mm×150mm×150mm的试块为标准试块。边长为100mm×100mm×100mm的试块为非标准试块，其抗压后的结果要乘以0.95的换算系数换算成标准试块强度。
37、混凝土试模的质量应怎样检查？
答：用游标卡尺测量试模的长宽高，允许误差≤0.5mm。用卡尺背和0.02～1mm的不锈钢塞尺配合测量四个内侧面的平整度，允许误差≤0.05㎜（标准方法是卡100mm长）；如果检测150mm×150mm×150mm的试模时，最好沿内侧面的对角线全长卡住，再用塞尺测量平整度，允许误差＜0.13mm，此种方法要比标准方法更精确；当用标准方法检测150mm×150mm×150mm的试模达到合格时，有可能制作出的试块侧面平整度不合格。如果没有塞尺，也可用刮胡子刀片，只要刀片塞不进卡尺与试模内侧面所形成的缝隙为合格。用标准角度尺测量各相邻面的角度，允许误差≤0.3°；也可采用标准绘图三角板从内侧卡紧两个相邻面的一侧，用塞尺测量三角板与另一侧面端部的缝隙，允许误差＜0.5mm（100mm×100mm×100mm）、＜0.8mm（150mm×150mm×150mm）。当前市场上销售的150mm×150mm×150mm的铸铁试模大多数是侧面凹心，而150mm×150mm×150mm的塑料试模大多数是侧面凸心；因此在购买前要仔细检查侧面平整度。
38、怎么样才算标准养护？
答：把成型的混凝土试块放入温度为20±2℃，湿度大于95%的环境中养护即为标准养护。
39、何为同条件养护？
答：把成型的混凝土试块养护条件与施工现场构件采用的养护条件相同即称为同条件养护。
40、混凝土常用的养护龄期有几个？
答：3d、7d、14d、28d、60d、90d。但国家标准评定混凝土强度合格与否是以标养28d的标准试块强度为准；当施工大体积混凝土时，可以在“施工组织设计”中注明要采用的60d或90d强度作为评定依据。
41、何为混凝土的抗压强度？
答：采用标准方法制作、养护、试压而得到的单位面积上所能承受的破坏荷载称为混凝土的抗压强度，单位为MPa。
42、何为混凝土的抗折强度？
答：采用150mm×150mm×550mm试块经标准养护后在抗折夹具上折断而得到的强度称为抗折强度，单位为MPa。中高级公路的路面要求检测混凝土的抗折强度。
43、混凝土的抗渗性指的是什么？
答：是指混凝土自身抵抗压力水渗入内部的性能。地下室和蓄水池都要求具有良好的抗渗性能。
44、抗渗混凝土常用的抗渗等级有几个？
答：常用的抗渗等级有4个：即S6,S8,S10,S12(老表示法)或P6,P8,P10,P12(新表示法)，S是“渗”字拼音的第一个大写字母,P是英语单词“抗渗”的第一个大写字母。
45、混凝土的抗冻性是指什么？
答：是指混凝土抵抗反复冻融的能力。抗冻等级为F100,F150,F200，F表示抗冻，角注数字表示混凝土在-15℃至室温这样反复冻融的循环次数。
46、混凝土的抗冻性与防冻性有何区别？
答：混凝土的抗冻性是指混凝土达到设计强度后抵抗反复冻融的能力，而混凝土的防冻性是指混凝土拌合物在凝结硬化过程中防止遭受低温冻害的能力。
47、何为混凝土的耐久性？
答：是指混凝土抵抗风化、渗水和有害物质侵蚀的持续能力。此能力越强，耐久性越好。
48、为什么要把顾客当成上帝？
答：因为顾客为商品混凝土企业创造了生产条件,只有把他们当成上帝，我们才会有更多的生产任务，才会从他们那里挣到更多的钱。顾客就相当于我们的财神爷。
49、如何对待顾客？
答：首先要以文明礼貌的言行对待顾客，先说您好再问话，语气和善不粗鲁，语言文明不说慌；能干则干立即干，不当懒汉不拖延；合理要求要满足，暂时不能要婉拒。
50、泵送混凝土在开始时为什么不能发车过多？
答：因为工地上的情况千差万别，有的可能还没验完钢筋，也可能没准备就绪。即使无上述问题，也还存在泵送混凝土是否好泵的问题。一开始先发一车，过15~20min再发一车。等到第一车到工地时先了解工地的情况。若一切顺利，泵送正常可连续发车；若工地没准备就绪则不发车；若泵送混凝土性能差，不易泵送，则马上通知试验室主任，调整配比后再发车。
51、调度员应注意做好哪几项工作？
答：（A）签发任务单，合理组织生产
（B）合理调度车辆，做到工地不压车，不断档，连续生产；
（C）开好运输单：配合比编号、重量比和出厂坍落度与试验室所出的资料相一致。
52、调度员接到任务计划时应问明哪些事项?
答：当需方采购员打来电话报计划时，应问明如下事项：施工单位、工程名称、浇筑部位、交货坍落度、混凝土强度等级，计划方量、入模方式、浇筑速度（分钟/车），联系人电话号码，有何特殊要求，如用泵车（泵车到工地时间）计划混凝土到工地时间等。
53、如遇到有的工地在确定方量时没估准，最后剩了部分混凝土怎么办？
答：立即拉回搅拌站先过磅确定方量，根据当前的生产任务进行调整，具体调整方法请示试验室主任。
54、有个别工地当混凝土到了工地出现特殊情况不能浇筑时该怎么办？
答：可联系本公司各站是否有同等级同类型的生产任务，如有，令该驾驶员开往此站换领运输单后再发往工地。如没有同等级同类型的工地，立即通知试验室主任把该车混凝土调成有任务的等级类型混凝土。
55、如何预防亏方？
答：生产控制员在生产过程中要注意用水量的变化，当用水量比所用的生产配合比设定用水量少用10kg及以上时，即应把少用的水量加到砂上。调度员应做到每生产40m3以上的工地要抽查混凝土的出厂表观密度（容重），若与设计值相差±10kg/m3以上时，应通知控制室查找原因，也可能是有的配料秤失准，要立即校验。
56、有的工地反映混凝土亏方怎么办？
答：要立即通知生产经理和试验室主任查找原因。一是要先查看微机生产记录是否存在负偏差过大，是否存在只减水而没加砂；二是要到浇筑部位察看是否有涨模现象、现浇板超厚现象或撒落浪费现象；三是要详细核算计划方量是否有误。
57、料场出现砂子有粗有细应怎么上料？
答：如果用一个料仓上料，上一铲粗砂再上一铲细砂间隔上料，如果用两个料仓上料，一个装粗砂，另一个装细砂。
58、料场出现石子粒径差别较大时应如何上料？
答：采用两个石子仓上料，一个装较大粒径的石子，另一个装较小粒径的石子。
59、正在生产混凝土时，料场里卸了一车湿砂该怎么办？
答：立即把它铲到一边，严禁把刚拉来的湿砂上到砂仓内。应继续上正在使用的砂子。
60、下大雨后料场积水该怎样上料？
答：把料铲高出水面以上铲料，严禁把水铲入料斗内装入料仓。
61、每个生产配合比为什么有三行，应如何使用？
答：第一行为理论配合比（即砂石含水率均为零）有些站使用。第二行为干天所使用的生产配合比。第三行为下雨天和雨后所使用的配合比。
62、用于路面或桩基配合比能用于其他部位吗？
答：不能。因为路面或桩基配合比是针对其技术要求专门设计的，不适用于其他部位。
63、为什么要限制最大用水量？
答：因为当天气很干燥时，砂的含水率可能小于4%，这时每立方米混凝土的最大用水量可按干天生产用水量增加10kg使用，如果还达不到坍落度要求时，有可能是泵送剂减水率过小所致，这时应增加泵送剂掺量0.1%～0.2%。绝不能为了达到坍落度要求而一味地增加用水量。
64、在什么情况下要使用窄墙配合比？
答：当遇到剪力墙结构的工程在浇筑剪力墙或墙梁板一起浇筑时应使用窄墙配合比。因为剪力墙比较窄（多为200mm厚），减去四层墙筋和三根梁筋，钢筋间净距大约在3~100px，混凝土稍干就不易浇灌，窄墙配合比增加了部分细石颗粒，便于浇灌。
65、为什么要优先采用掺矿粉配合比？
答：因为在混凝土中掺入适量的矿粉对混凝土的性能影响不大，可等量代替水泥，降低生产成本。内掺20%～25%较好，掺量过大会造成缓凝，并增加混凝土的收缩。在冬期施工时最好少掺或不掺。66、生产控制员对于调整混凝土用水量有什么规定？
答：允许按生产配合比用水量增加5kg，减少生产用水量不限（只要能保证混凝土出厂坍落度符合工地要求）。当上调用水量超过5kg时必须报经试验室主任同意。
67、观察搅拌电流能预测混凝土拌合物的干稀程度吗？
答：能预测。因为拌合物越干，搅拌电流越大；拌合物越稀，搅拌电流越小。控制员一定要注意观察记录每台搅拌机的搅拌电流，确定一个合适的坍落度所对应的搅拌电流区间。当电流小于该区间时应减少用水量；当电流大于该区间时应增加用水量。在电流过大过小时都应上罐车目测混凝土坍落度，不符合时再进行调整至合格。
68、在雨季生产前应注意做好哪几项工作？
答：（1）先要到料场目测砂、石的含水率，确定采用哪行配合比。
（2）上料前先空运行皮带十几秒钟，排除皮带上的积水。再根据任务单要求确认开盘配合比和用水量。在卸料前一定要确认驾驶员已经进行了反转罐筒排水，特别在雨后装车前必须令其排水，然后再向罐筒内卸料。打铃后10s内要确认一下该车是否出站，防止装错车。
69、控制员应做好哪几项记录？
答：（1）生产运行记录；
（2）配合比调整记录（记录对配合比所做的变更）；
（3）标识移置记录（原材料更换了型号、品种和更换仓号等）。
70、向电脑内输入配合比时要不要校核？
答：必须校核，一人输入，另一人校核，防止万一出错。有的站曾发生水泥量输错了；也有的把矿粉当作水泥用，还有的把粉煤灰当作水泥使用，导致工程返工。
71、清理主机内部时应做好哪几项工作？
（1）切断三级电源，用个人锁锁上电源配电箱，自带钥匙。
（2）穿好工作服，带上手套，脚穿厚底鞋，头戴安全帽。
（3）携带风镐进入主机内，照明灯具要有防护网。该两项用电器电缆必须有漏电保护装置。另设一个同事看护并协助清理。以此杜绝随意合闸，绞伤人员的事故发生。
72、泵车、罐车驾驶员应树立什么样的质量意识？
答：首先要树立商品混凝土的出厂质量有我一份责任的意识，坚决摒弃那种“我只管运输、泵送，混凝土的质量好坏与我一点关系也没有”的狭隘思想。主动检查交货质量，随时调整坍落度过小的混凝土拌合物。
73、混凝土运输车为什么要在装料前反转罐体排净污水？
答：因为曾经有些车辆洗完车后没有排净水而导致出厂混凝土太稀不能使用，也有的是下完雨后没有排雨水就装车，致使工地退料。因为我们生产的混凝土是符合工地要求的，如果罐筒内存有额外的水，肯定会导致混凝土太稀而报废。所以，为了防止出现上述事故，公司规定每台车装料前必须反转罐体检查是否有水，有水立即放净，无水再装料。
74、罐车在装料后为什么要慢速转动？
答：要求罐筒在运输途中保持2~4r/min的慢速转动。如果停转，会导致混凝土发生离析，造成筒内搅拌叶角处凝集混凝土。
75、罐车驾驶员在到达交货地点前，必须进行哪项检查？
答：必须停车爬到装料漏斗处观察拌合物的坍落度大小，如果坍落度过小，则应按“泵送剂掺加使用方法”掺入适量的泵送剂调整至符合需方要求。若拌合物过稀，则应马上返回站内调整。
76、为什么不允许任何人随意向混凝土拌合物内加水？
答：因为出厂的混凝土中各种材料所占的比例都已经固定，若因坍落度过小而向拌合物加水，致使水胶比变大，而混凝土的强度又与水胶比成反比，水胶比越大，强度越低。因此严禁向混凝土内加水。可以用加入适量泵送剂的方法调稀混凝土拌合物，这是国家标准《预拌混凝土》GB/T14902—2003允许的。
77、为什么要在卸料前快速旋转拌筒？
答：因为只有快速旋转拌筒才能起到拌合作用。公司规定驾驶员在卸料前先中、高速旋转拌筒20~30s，使混凝土拌合物拌合均匀后再卸料。
78、为什么要对混凝土拌合物的卸料时间做出限定？
答：因为混凝土拌合物自从生产加水起，水泥与水就开始发生水化作用，如果浇筑时间过长，混凝土中已产生的水化物就失去凝结作用而使混凝土强度降低。因此，标准规定：在夏季，到工地卸料时间不宜大于1h，春秋季不宜大于1.5h，冬季不宜大于2h。
79、在泵送混凝土前，为什么必须使混凝土拌合物保持在泵斗内高度标志线以上？
答：因为泵斗内拌合物过少时，活塞运动抽吸拌合物时容易吸入空气，空气吸入后就形成空气锁，使管内拌合物无力前行。因此，要连续均匀的向泵斗中卸料，并与泵送速度一致。泵车操作员在开泵前一定要先看一眼泵斗内的拌合物是否超过泵斗高度的2/3，不足时先不要开泵。
80、驾驶员上车看料时为什么不能把头伸进罐口内？
答：因为那样很容易受到伤害，某公司驾驶员把头伸的过低被旋转的罐口切掉了脑袋。
81、预拌混凝土的凝结时间大约有多长？
答：一般初凝时间为8~12h（气温高时为4~6h）。终凝时间为12~16h（高温时5~7h）。在秋冬或冬春换季时有可能终凝时间在18~24h之间。若超过此限，则属于混凝土缓凝，应立即调整配合比或通知外加剂厂减少缓凝组分。
82、何为混凝土的初凝和终凝？
答：混凝土拌合物中的砂浆开始失去塑性定为初凝，此时不易确定。混凝土拌合物中的砂浆完全失去塑性，即用手指用力摁压砂浆表面不留印痕时为终凝。
83、何为混凝土的缓凝？是什么原因？
答：当混凝土拌合物浇筑24h后还不终凝即为缓凝。缓凝时是由于泵送剂内所掺加的缓凝成分过量所导致的。也有时产生在温度骤降以后，本来用于常温是合适的，而天气温度骤降5~10℃时，就肯定延长凝结时间，出现缓凝现象。
84、何为大体积混凝土？
答：当混凝土结构物实体最小尺寸≥1m，或预计会因水泥水化热引起混凝土内外温差过大（大于25℃）而导致裂缝的混凝土称为大体积混凝土。
85、大体积混凝土应注意哪些问题？
答：（1）在保证强度的情况下尽量少用水泥，多掺优质粉煤灰或矿粉。
（2）采用缓凝型泵送剂，延长混凝土终凝时间，降低温度峰值。控制混凝土构件中心与表面的温度差在25℃以内，若超过时表面要覆盖保温材料保温。侧模不可拆除过早，必须待构件内表温差小于20℃后方可拆模。当大体积混凝土长度超过50m，而又不掺膨胀剂，施工期又处于日平均温度在20℃及以上时，垫层底部必须平整；如果垫层较厚，底部有较多的岩石嵌入垫层时，应在垫层上铺设柔性滑动层，使大体积混凝土在硬化收缩时能有少量的位移，防止中部产生裂缝。采用60d或90d龄期抗压强度作为评定混凝土是否合格的依据。
86、为什么在泵送混凝土前要先泵水，再泵水泥砂浆润管？
答：因为管壁干燥，容易把水分吸于管壁而使砂浆变干而堵管。如果用水润管后直接泵混凝土，也会因混凝土拌合物中的水泥浆会被管壁粘结使管前段的拌合物变成砂和石子而增大管内阻力导致堵管。
87、泵送砂浆前为什么不能把管口插入模板内？
答：因为泵润管砂浆时最先泵出的砂浆与水混合太稀，强度很低，不得泵入模板内。有时在洗泵管时没有排净砂子，在下次泵砂浆时就先把清水砂泵出（已在有些搅拌站发生过此种事故，把清水砂打入梁、墙内）。因此，必须看到泵管口处泵出较好的砂浆时才能把管口移入模板内。
88、为什么在泵润管砂浆时要分散布料？
答：因为润管砂浆的强度偏低，如集中泵于一处，容易造成该处构件的混凝土强度达不到设计要求。
89、在春季预防混凝土现浇板产生裂缝的最好方法是什么？
答：最好方法是：浇筑一段板面后，用振捣器振实混凝土，用木搓板搓平板面，然后自前向后随抹随苫塑料薄膜，在接头或收尾处用抹子把薄膜与混凝土压实，做到粘结牢靠，防止被风刮起。如在混凝土终凝时急需放线时，应用裁纸刀沿标杆把妨碍放线的部位裁掉，不要全部揭起。
90、为什么在混凝土刚终凝后不得在其上吊放重物？
答:因为混凝土刚终凝，强度很低。如果这时吊放钢筋等重物，在放到板上的瞬间会产生冲击力，重力加冲击力会使板产生较大的变形，出现裂缝。吊放重物必须在混凝土终凝后24h或混凝土的强度达到1.2MPa以上时方可进行。如果急着赶工期，可增大模板支撑刚度，减小模板在承载时的变形。并且吊重物时尽量放在小开间上，有剪力墙处要沿墙放置。
91、何为冬期施工？
答：当日平均气温连续五天低于5℃，最低气温低于0℃时即进入冬期施工。
92、在冬期施工时，我们应采取哪些措施？
答：应采取以下措施：（寒冷地区）对水箱、水池、外加剂罐要采取保温覆盖措施；对钢制砂石料仓应进行封闭保温；当最低温度低于-5℃时，在生产结束时把砂仓内的剩余砂子传出仓外，防止冻结。在每天上料前要把已冻结的砂块铲至一边堆放，然后使用未冻结的砂。外加剂采用防冻泵送型。出厂混凝土拌合物温度不低于6℃。运输车罐筒可用棉毡包裹。
93、什么叫后浇带？
答：工程的长度超过45m时，为了预防结构裂缝而在结构物中部梁板上预先留出1m宽不浇筑混凝土，待主体完成后再浇筑的预留带。
94、后浇带应在什么时候浇筑？
答：应在主体完成或接近完成，并且待环境平均温度低于10℃时进行。因为主体完成后该发生的沉降和收缩基本完成，气温低于10℃的时间大约在11月至下年3月期间，这时期的混凝土结构物处于收缩状态。在这样的时机下浇筑后浇带不容易再裂缝。否则，结果相反。
95、什么叫回弹检测？
答：用回弹仪对混凝土结构物表面进行弹击，弹击后仪器内的弹击锤回跳带动示值滑块运动。根据示值滑块上的刻度线读取回弹值。每一处（测区）弹击16点，去掉3个最大值和3个最小值，取剩余10个的平均值作为该测区的回弹值，再测出结构物的碳化深度值；用该测区回弹值和碳化深度值查“测区混凝土强度换算表”，确定该测区混凝土的强度值。
96、何为碳化深度？
答：混凝土表层中的氢氧化钙与空气中的二氧化碳发生反应生成碳酸钙的过程称为碳化。碳化深度是在混凝土表面钻一个小孔，喷上酒精酚酞试液，未碳化的变成红色，已碳化的不变色，用碳化深度仪量出已碳化的深度。
97、什么叫钻芯检测？
答：用混凝土钻芯机（钻头为空心，内径为100mm、89mm、75mm）在构件上钻取芯样，切割后磨平受压面，在压力试验机上压出破坏荷载，换算出混凝土强度。
98、什么情况下采用钻芯检测？
答：当不宜用回弹法检测时可用钻芯法检测。
99、梁上或墙顶上的现浇板容易出现裂缝是什么原因？
答：主要原因有三方面：
（1）梁或墙上板的表面受到拉应力，设计的负筋（八字筋）量不足。
（2）配筋量充足，而在施工时被浇筑混凝土的人员把负筋踩至板的中下部，发挥不出抵抗板上的拉力作用。
（3）有些个人盖的平房，现浇板厚度小于设计规范要求或混凝土强度过低所致。
100、用拖泵往深基坑里泵送混凝土时容易堵管是什么原因？应采取什么措施？
答：当深基坑深度超过5m时，从地面至坑底的斜管段内的混凝土拌合物受到较大的向下的引力，使拌合物下移，其中的气体向上至拐弯部分而形成气堵。可在斜管段下端几米处设置180°弯管即可解决堵管问题；也可在下弯管的上端设置排气阀，也能解决堵管问题。
螺纹钢价格
4月29日Myspic螺纹钢绝对价格指数5238.23，日环比上涨0.10%。全国31个主要城市HRB400E（20mm）螺纹钢均价5240元/吨，上涨10元/吨。重点城市：北京5220元/吨；上海5260元/吨，上涨30元/吨；广州5280元/吨，上涨30元/吨；西安5150元/吨。
水泥价格
4月29日百年建筑网水泥价格指数511.28，日环比下降0.04%，全国26个主要城市散装水泥均价469元/吨，较上个交易日下跌1元/吨。重点城市：北京490-510元/吨；上海575-626元/吨；广州540-560元/吨；西安420-430元/吨。
混凝土价格
4月29日百年建筑网混凝土指数461.32，日环比上升0.04%，全国34个主要城市C30现款、非泵均价438元/方，与上个交易日上涨1元/方。重点城市：北京445-465元/方；上海500-520元/方；广州610-630元/方；西安490-510元/方。
砂石价格
4月29日百年建筑网砂石均价114元/吨，日环比持平。全国重点城市主流规格砂石市场报价：上海天然砂159元/吨、机制砂133元/吨、碎石121元/吨；广州天然砂177元/吨、机制砂135元/吨、碎石123元/吨；西安天然砂121元/吨、机制砂101元/吨、碎石96元/吨。
-END-
