探地雷达（又称地质雷达）的灰度图是一种用于显示地下介质反射波的图形。在灰度图中，不同的灰度级别表示不同的反射波幅值，通常采用从黑色到白色的渐变表示。
探地雷达（又称地质雷达）在连续测量过程中，由于采集的数据数量庞大，使用传统的波形图来表示雷达图像无法满足分辨率的要求。为了更好地展示反射波的信息，提高图像的分辨率，人们引入了灰度图（图一）的概念。灰度图通过将反射波幅值进行数字化处理，将原始的数据记录转换为一种更易于分析和解释的形式。
这种灰度图也被称为点模式图或能量堆积图。这种称呼比较形象，即通过累积和展示大量的反射波数据，以点的形式表示每个电磁脉冲的反射波，又使用灰度级别来反映其幅值的大小。

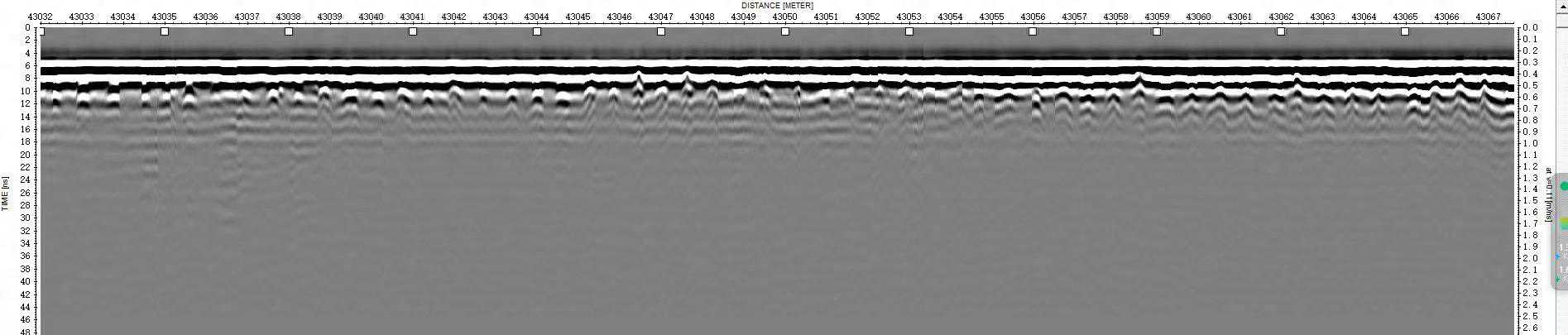

图一、灰度图（原始数据-未处理的工字钢反射信号）
灰度图是探地雷达（又称地质雷达）数据处理的重要环节之一。在灰度图中，不同的灰度级别可以对应
不同的地下介质或地质构造，通过观察和分析灰度图中的不同灰度级别和分布情况，可以对地下介质（例如空洞、含水层、岩层)的分布、大小、形状和埋深等进行推断和解译。这为地质勘探、隧道超前预报、衬砌质量检测、地下管线探测等领域提供重要的数据支持和决策依据。

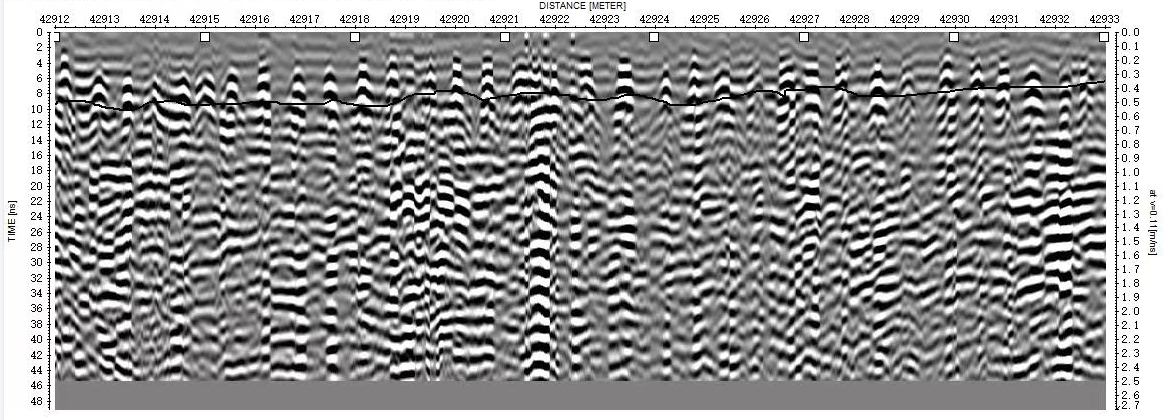

图二、（软件处理后工字钢反射信号）
同时，灰度图还可以通过进一步的处理和分析，提取更多的地下介质特征和信息，例如通过滤波、增强、反演等技术手段对数据进行处理，提高探测的精度和分辨率（图二）。（信息来自探地雷达）
