螺纹插装阀的阀芯形式和开口形式

螺纹插装阀是一种常用的工业阀，广泛应用于石油、化工、冶金、电力等行业中。它的阀芯形式和开口形式是决定其功能和使用场合的重要因素。

螺纹插装阀阀芯的形式大致可以分为滑阀和座阀两种形式。如下图，图a是滑阀，其余皆为座阀，座阀的形式比滑阀多很多种。

滑阀和各类座阀

a:滑阀；b：球阀；c：球面座阀；d：锥阀；e：反向锥阀；f：滑锥阀；g：滑锥阀；h:带缓冲头的滑锥阀；i:平面阀座。

滑阀的优点是其可以做成零位时带正遮盖、负遮盖、预开口、零对零以及带各种形式预开槽的形式，通过这些不同的形式可以得到非常多的行程-开口面积曲线形式，这样使得控制方案非常多。

滑阀的缺点也很明显，滑阀是通过圆柱面密封的，但是由于阀芯又需要运动，所以总需要间隙，因此泄漏就不可避免。再加上随着工作时间的增加，间隙会越来越大，泄漏量也越来越多，这对寿命有较大的影响。

座阀的优点就是其为线密封，所以基本可以做到无泄漏，而且即使开口处有磨损也可以进行实时的补偿，所以其寿命较长。另外座阀的阀芯只要有位移，就会有开口，所以其响应性非常快。

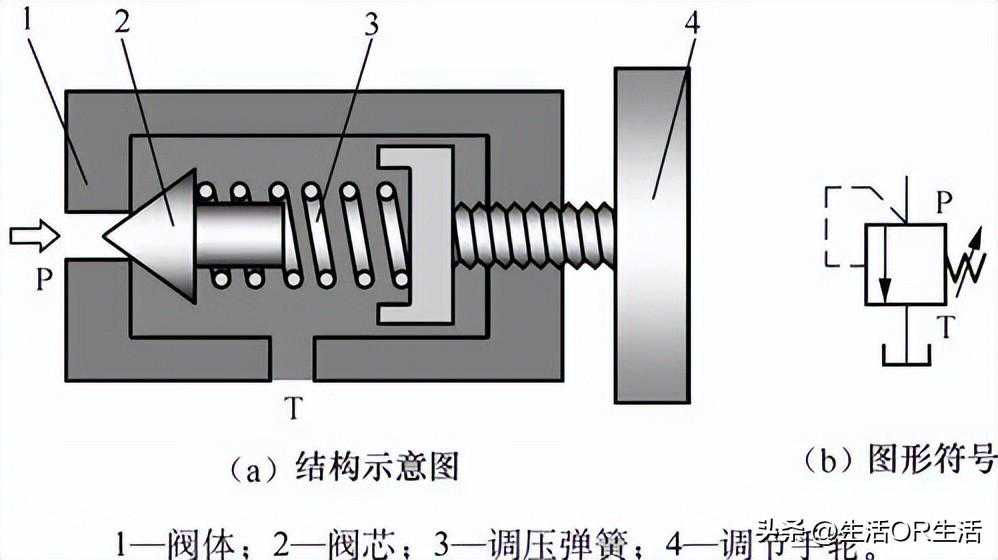

锥阀型溢流阀

如上图座阀的形式很多，可以分为：球阀、球面座阀、锥阀、滑锥阀和平面阀座等种类。

球阀的结构是座阀里面最简单的，其成本也最低。在球阀工作时，钢球会由于流量的冲击而不停的转动，这就使得其与阀座的密封线经常变化，密封性不易保证。而且球阀的开口面积不能做得很大，所以其只能用于小流量的流量系统中。

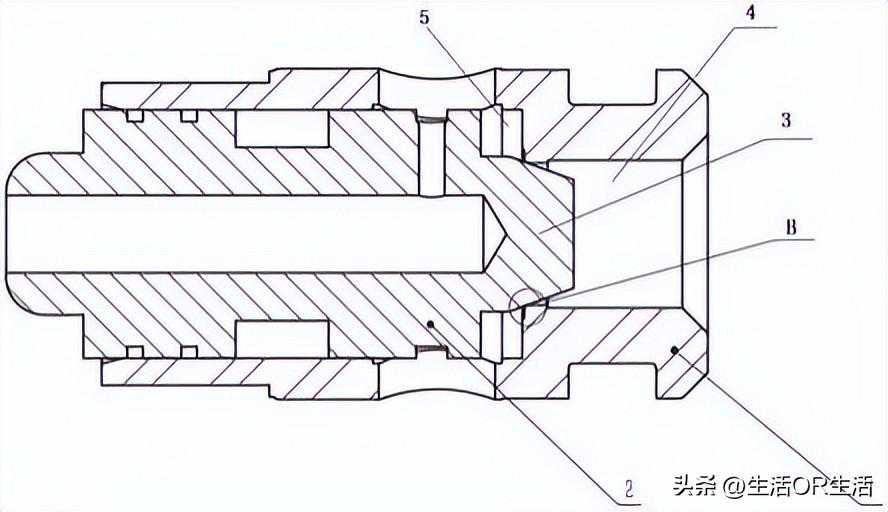

锥阀因为前面为锥形，但是后端通常带有导向，所以其密封面位置不易变动，所以密封性较为可靠，应用相比球阀要广泛。但是其工艺要求比球阀要高，所以成本比球阀高一些。

在锥阀装配时，如果直接装配，由于加工的偏差，会导致密封面不能完全密封，所以在装配过程中通常会采用锤击的方法，让阀芯与阀座的接合面密封更加完美，同时使得线密封变成微小的面密封，密封也更加稳定，可以做到几乎为零，寿命更长。一般的锤击力大致在200~300N。

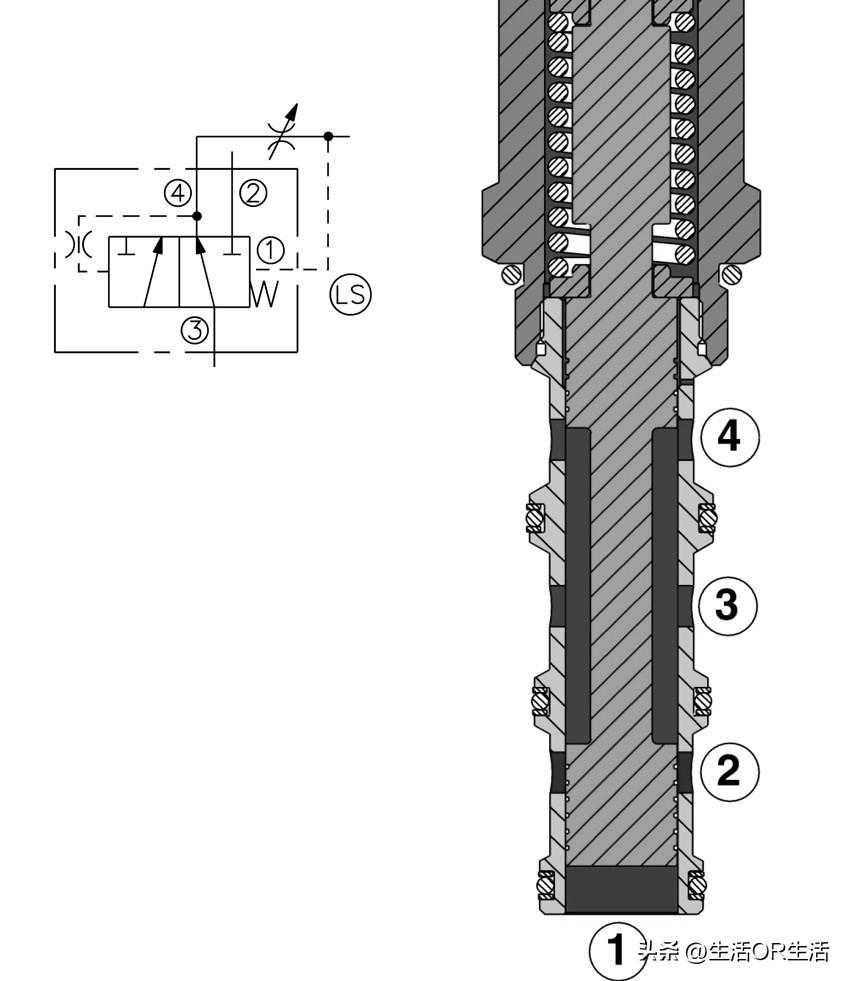

阀芯为滑阀式

滑锥阀对比锥阀来说，滑锥阀应用的系统流量更大一些。这是因为锥阀虽然有导向，但是相对于滑锥阀来说还是欠佳。因此锥阀只能用于开口小，流量小的系统中。而滑锥阀的导向更大也更好，可以有更大的开口，所以其通常用于需要大流量的系统中。

由于普通的座阀很难实现更多的行程-开口面积曲线，其控制流量曲线有限，所以后面就出现了带缓冲头的滑锥阀。这种阀在行程刚开启时，密封的锥面虽然开启，但是缓冲头的圆柱面还没有完全开启，这个时候液压油只能通过缓冲头上的预开口槽等流通。只要改变这些开口的槽就能得到不同的行程-开口面积曲线，满足不同的控制要求。与同样尺寸的滑锥阀相比，带缓冲头的滑锥阀工作时更加稳定，噪声也更小。但是加工的同轴度要求比较高。

平面座阀是靠平面密封的，其应用不多，只有对泄漏量要求不高时才会使用。
