EMC检测(电磁兼容性检测)的全称是ElectroMagneticCompatibility，其定义为“设备和系统在其电磁环境中能正常工作且不对环境中任何事物构成不能承受的电磁骚扰的能力”该定义包含两个方面的意思，首先，该设备应能在一定的电磁环境下正常工作，即该设备应具备一定的电磁抗扰度(EMS)；其次，该设备自身产生的电磁骚扰不能对其他电子产品产生过大的影响，即电磁骚扰(EMI)。

EMI的检验项目

①谐波电流（2～40次谐波）

②闪烁Flicker

③传导骚扰（CE）

④辐射骚扰（RE）

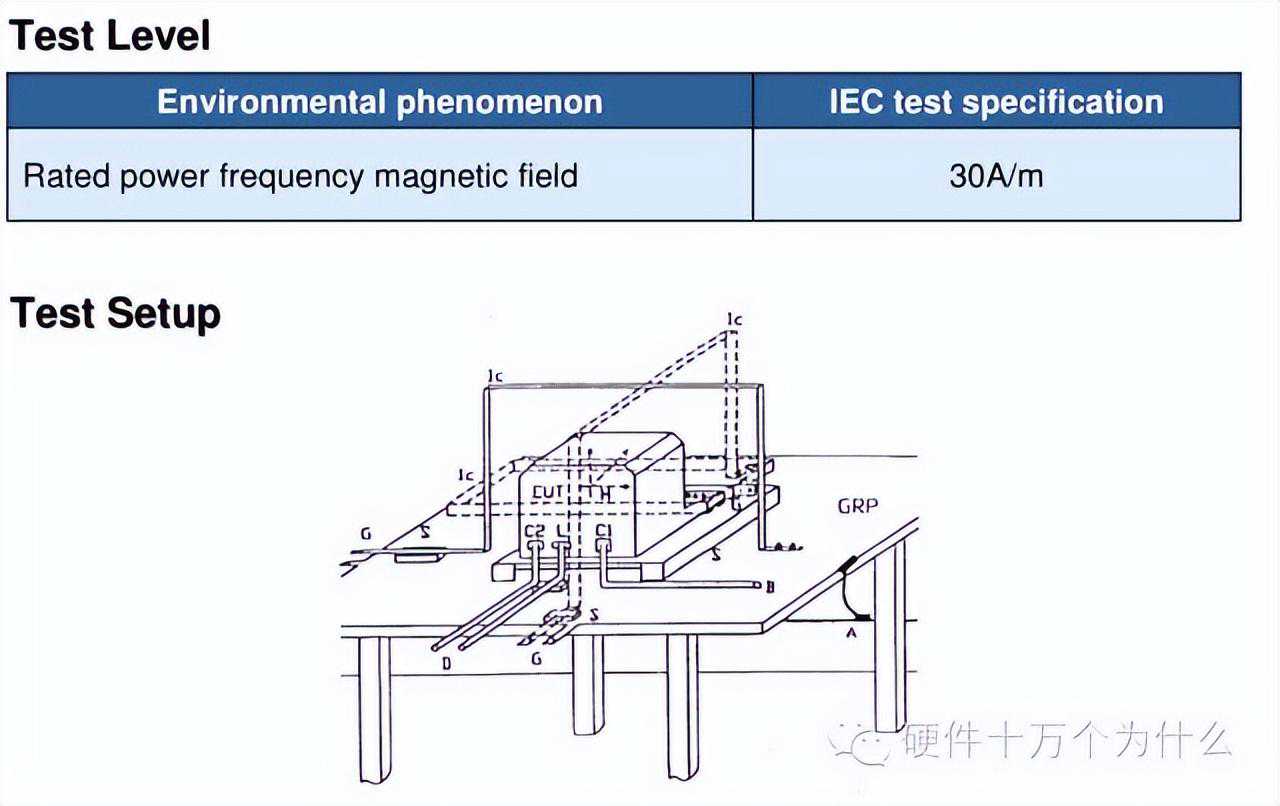

EMS的检验项目

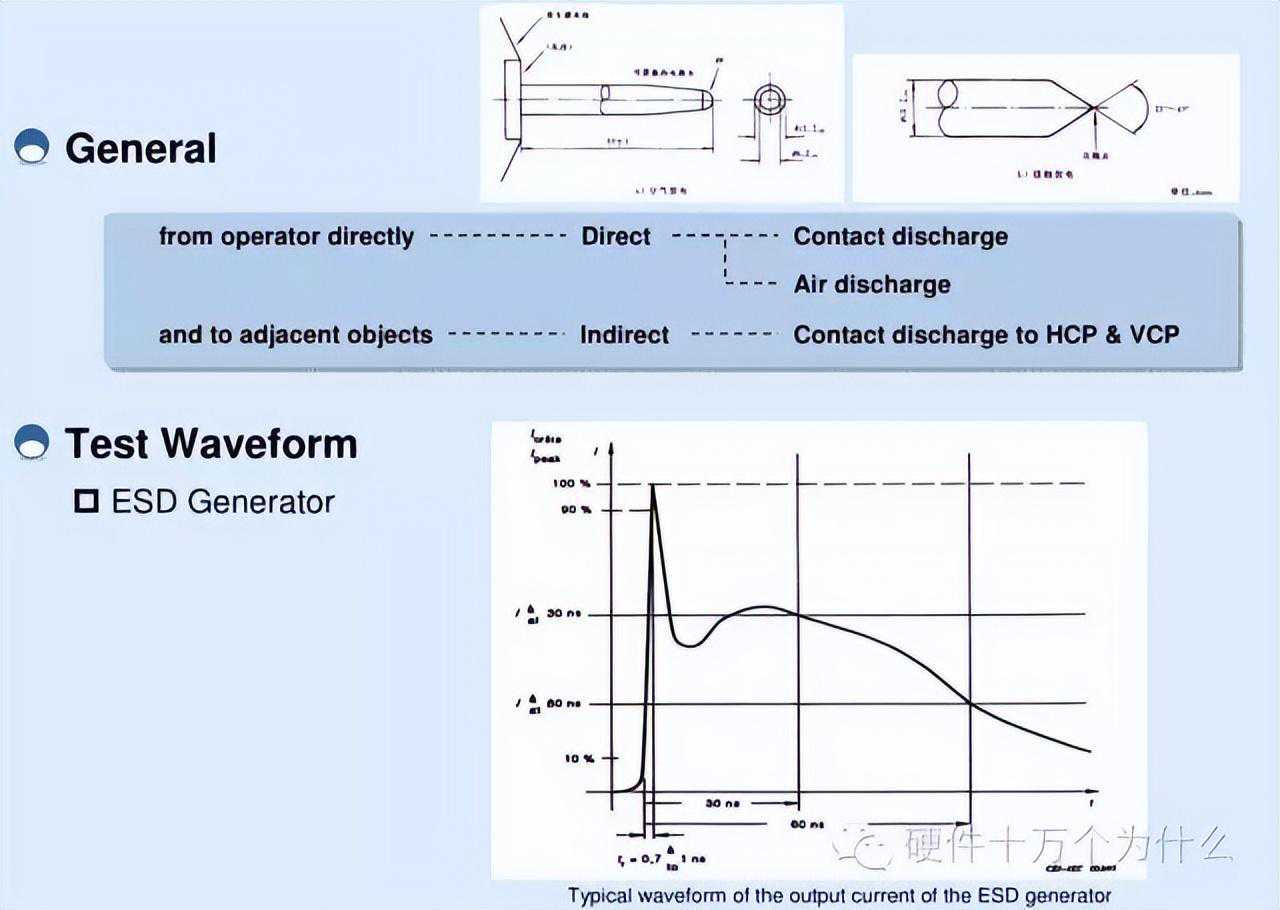

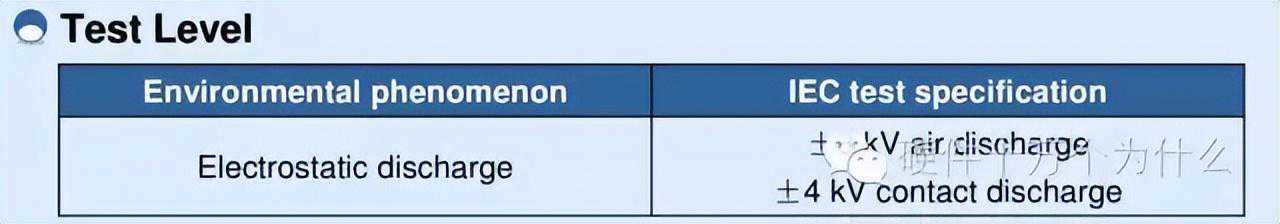

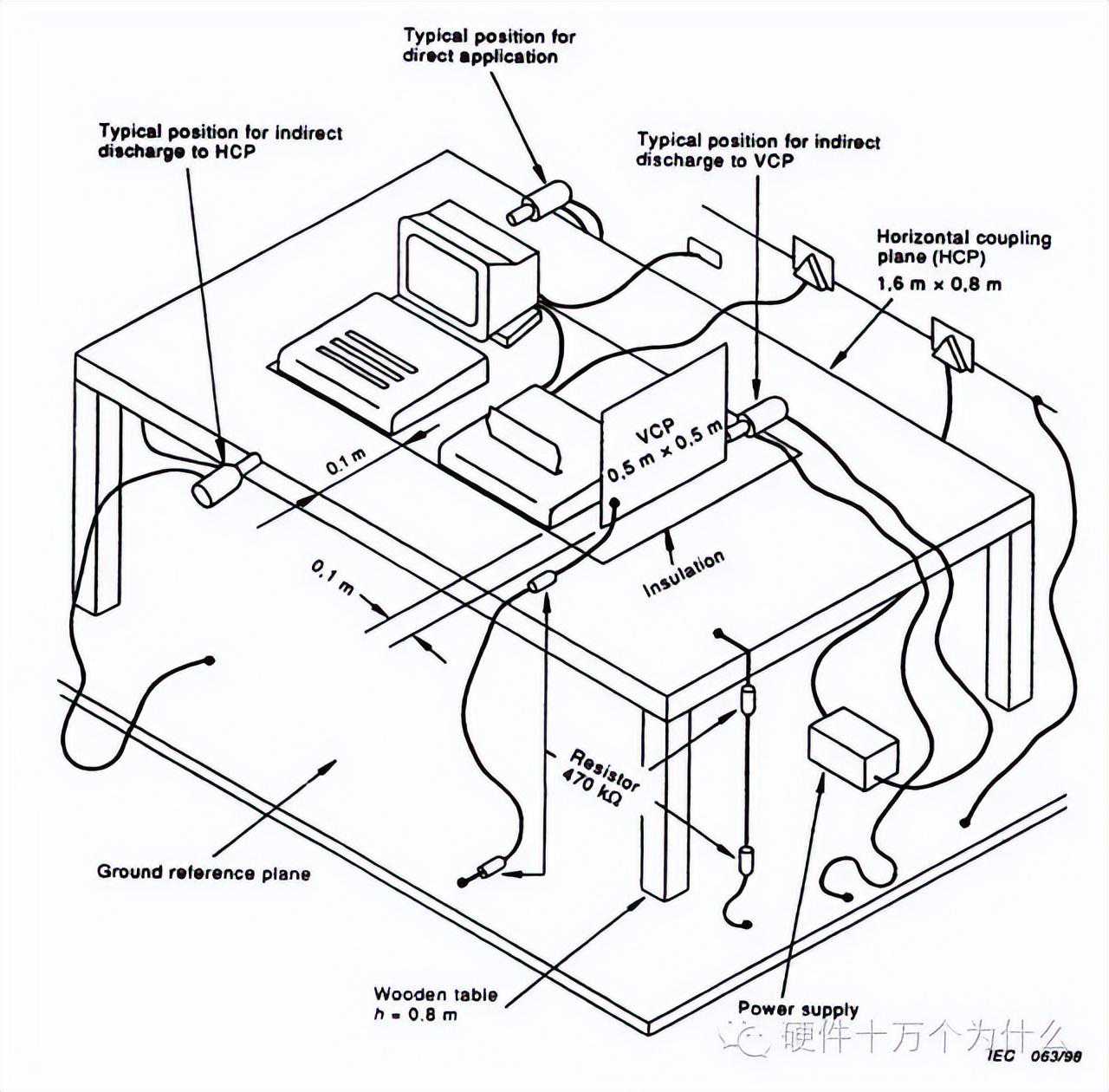

①.静电放电抗扰度（ESD）;

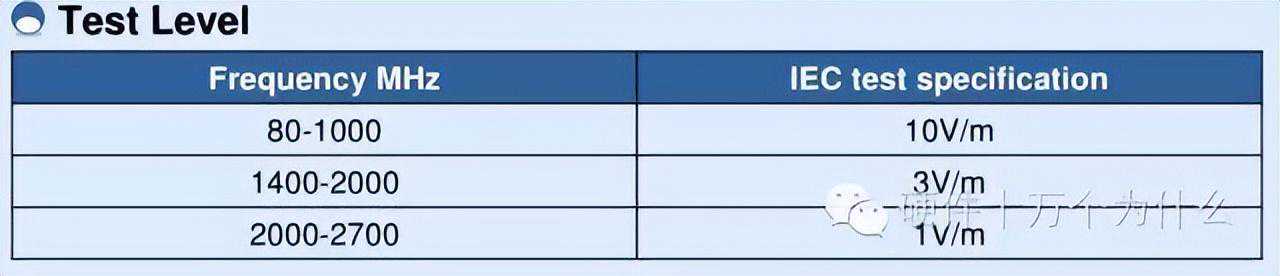

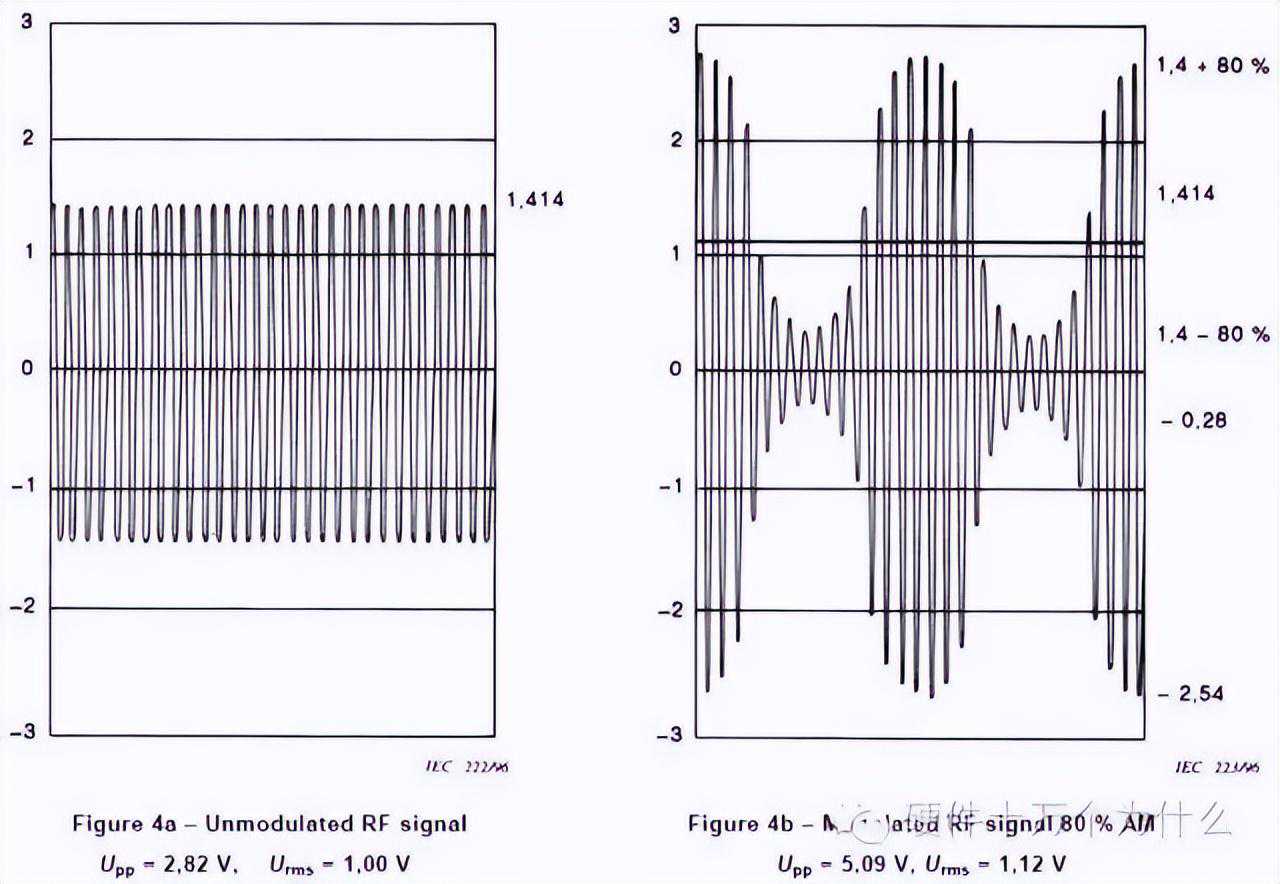

②.辐射电磁场（80MHz～1000MHz）抗扰度（RS）;

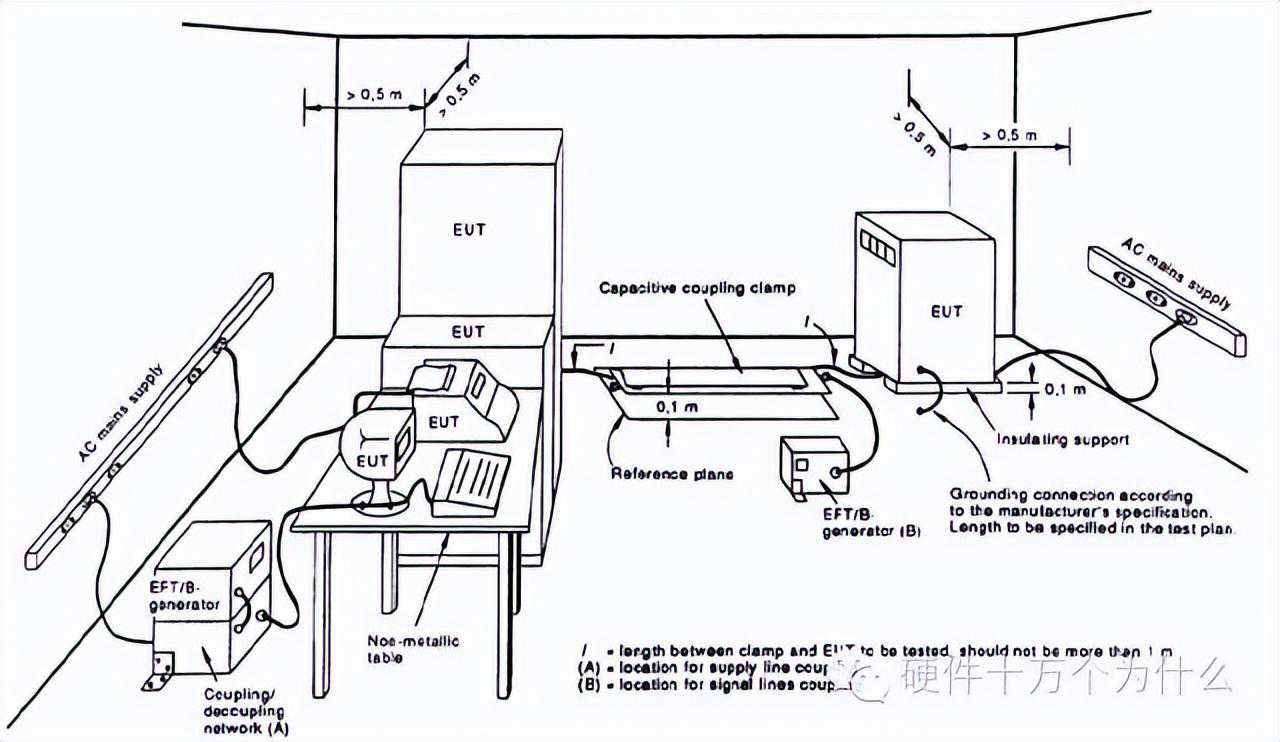

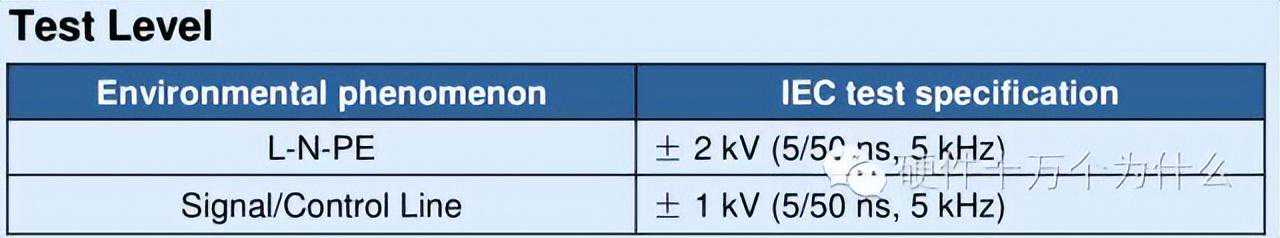

③.电快速瞬变/脉冲群抗扰度;

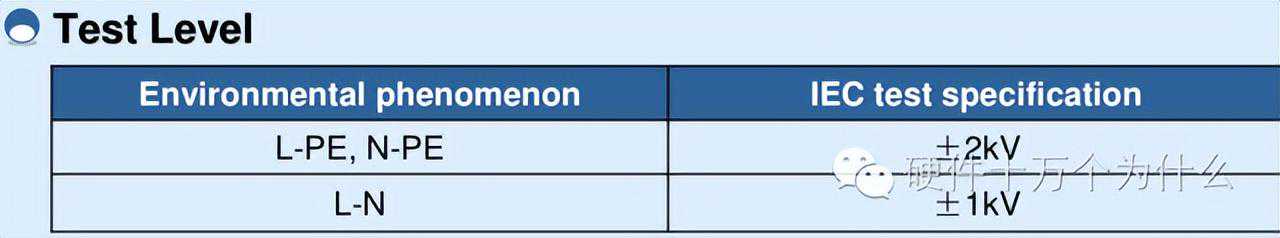

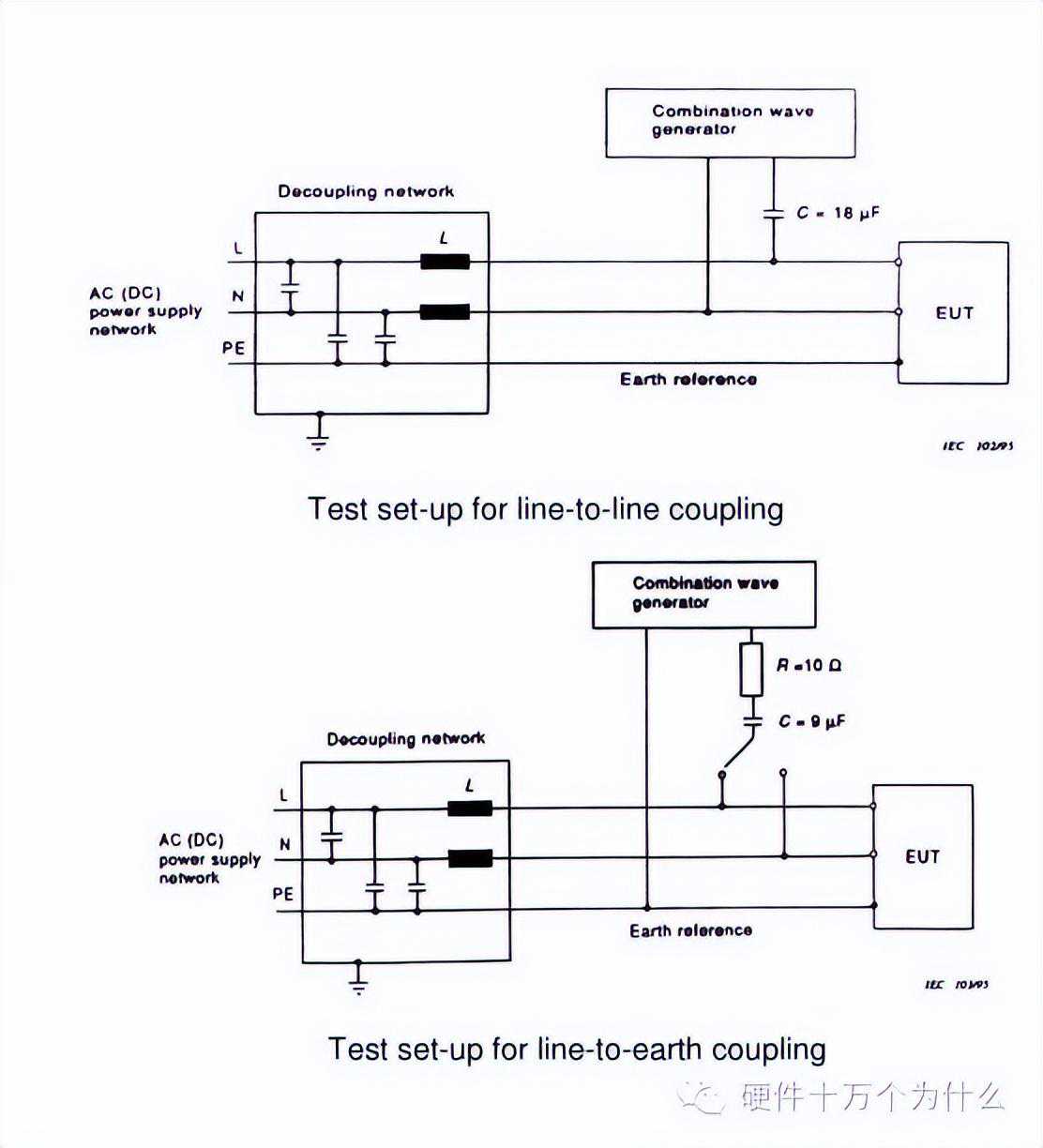

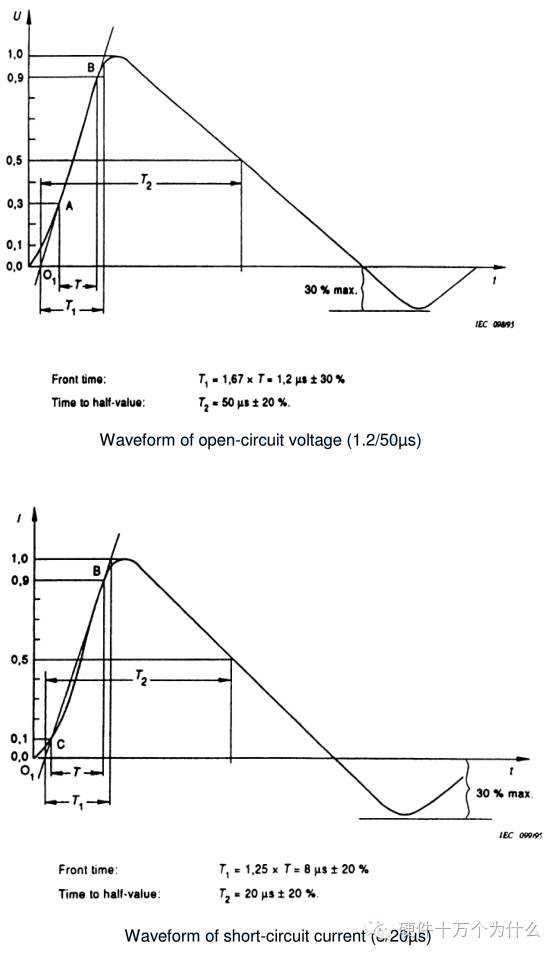

④.浪涌（雷击）抗扰度;

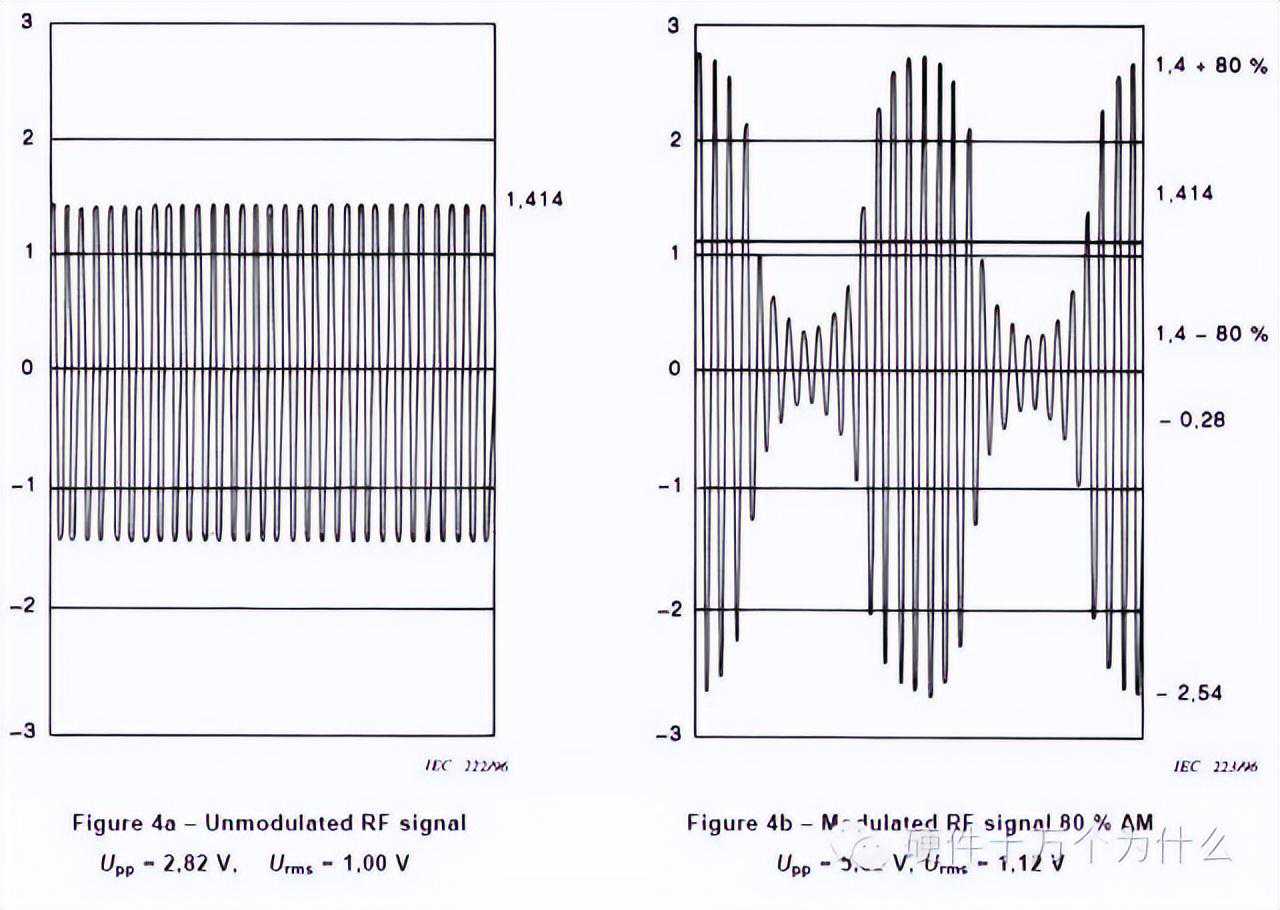

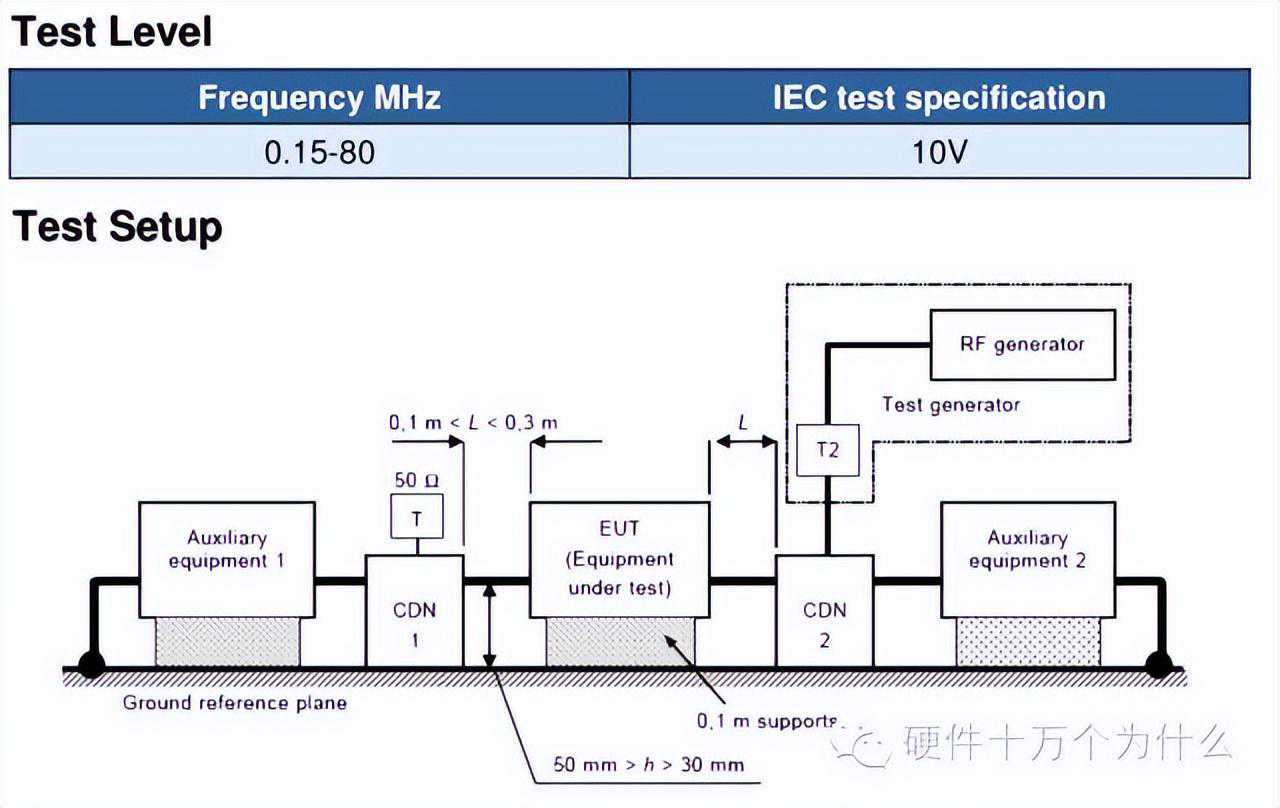

⑤.注入电流（150kHz～230MHz）抗扰度（CS）;

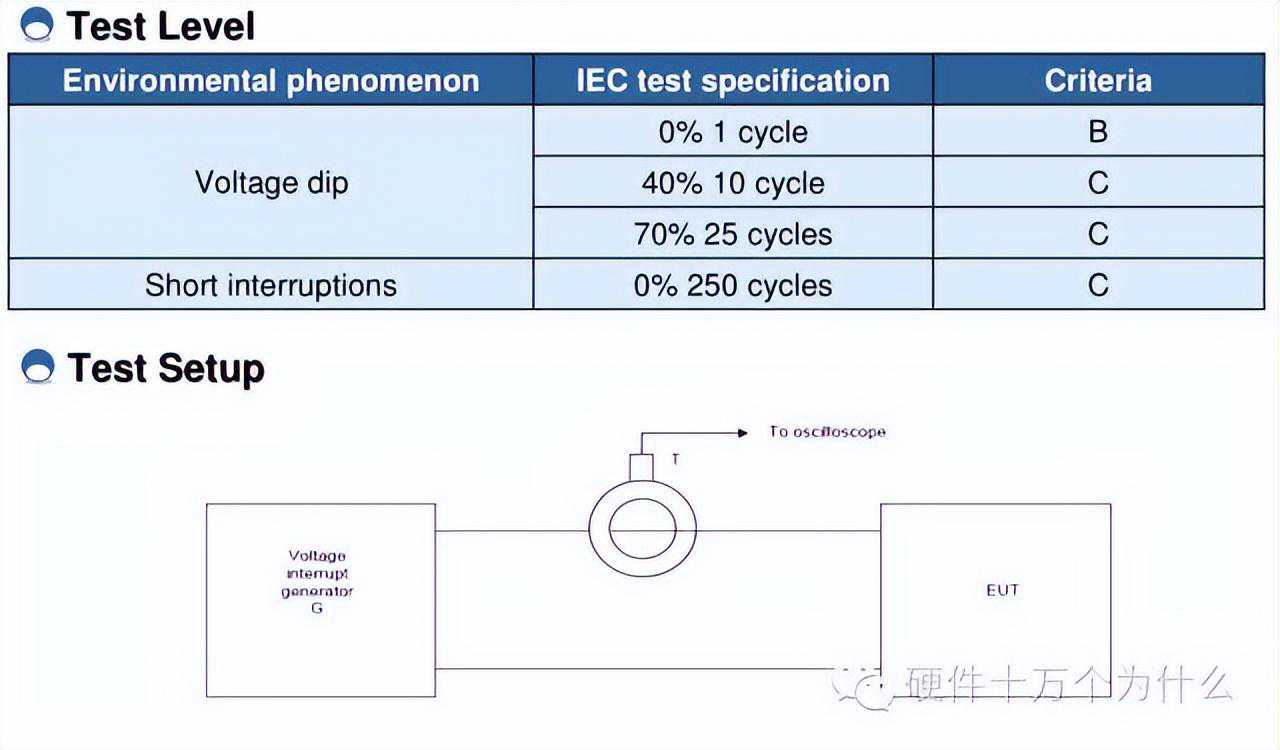

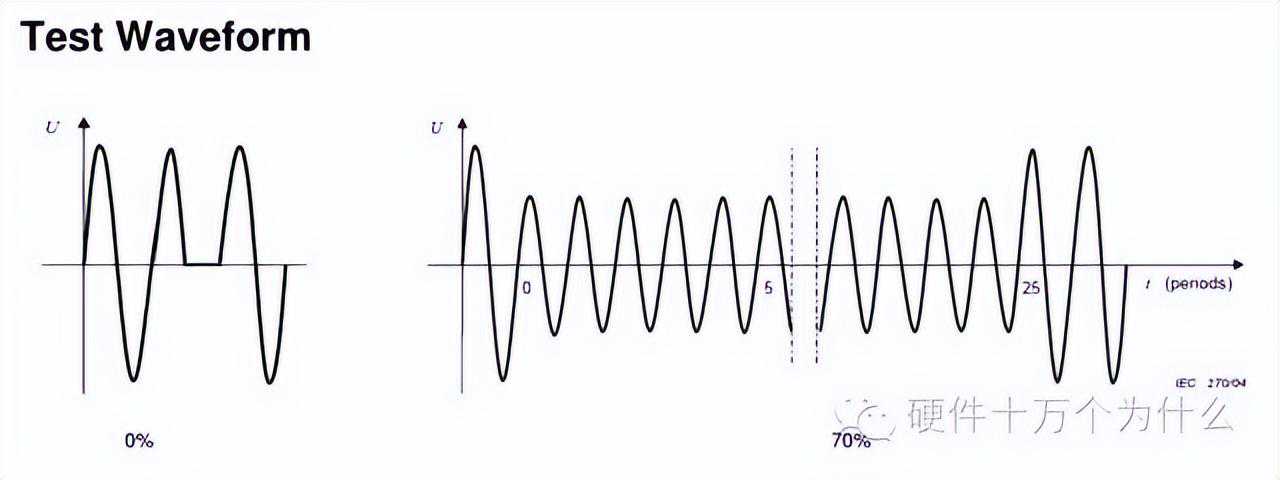

⑥.电压暂降和短时中断抗扰度

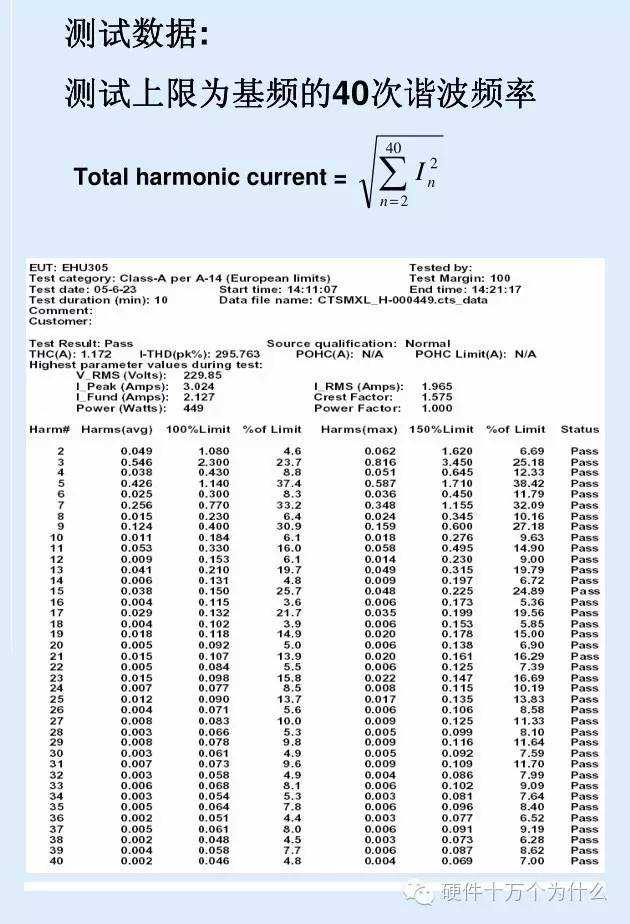

1、Harmonic（谐波测试）

Standard:EN61000-3-2

a)规定向公共电网发射的谐波电流的限值。

b)指定由在特定环境下被测设备产生的输入电流的谐波成分的限值。

c)适用于输入电流小于或等于16A的接入公共低电压网络的电子电气设备。

谐波测试主要是检验低压供电网络中的谐波可能对这些频率敏感的设备所产生的影响。

谐波实验原理：由于电子设备的工作模式、非线性元件和各种干扰噪声等原因，导致其输入电流不是完全的正炫波，往往含有丰富的高次谐波成分对电网造成污染。

电力系统中的谐波指的是那些频率为供电系统额定频率整数倍的

正弦电压或正弦电流。

公共输电系統出現谐波电流会引起以下问题﹕

1、损失更多电能﹐每一个谐波都有无功功率部分、有功功率部分﹐（其中有功功率会令导线发热﹐导致导线要采用更大面积）；

2、电子部件使用寿命缩短；

3、电压失真导致电机效率降低

谐波电压是由叠加在电源电压上的一个或多个连续正炫波的组合波构成。

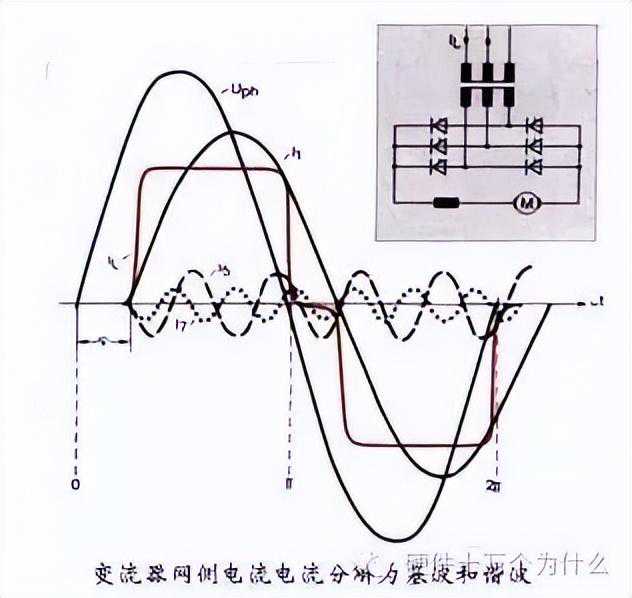

谐波导致电网电压产生畸变

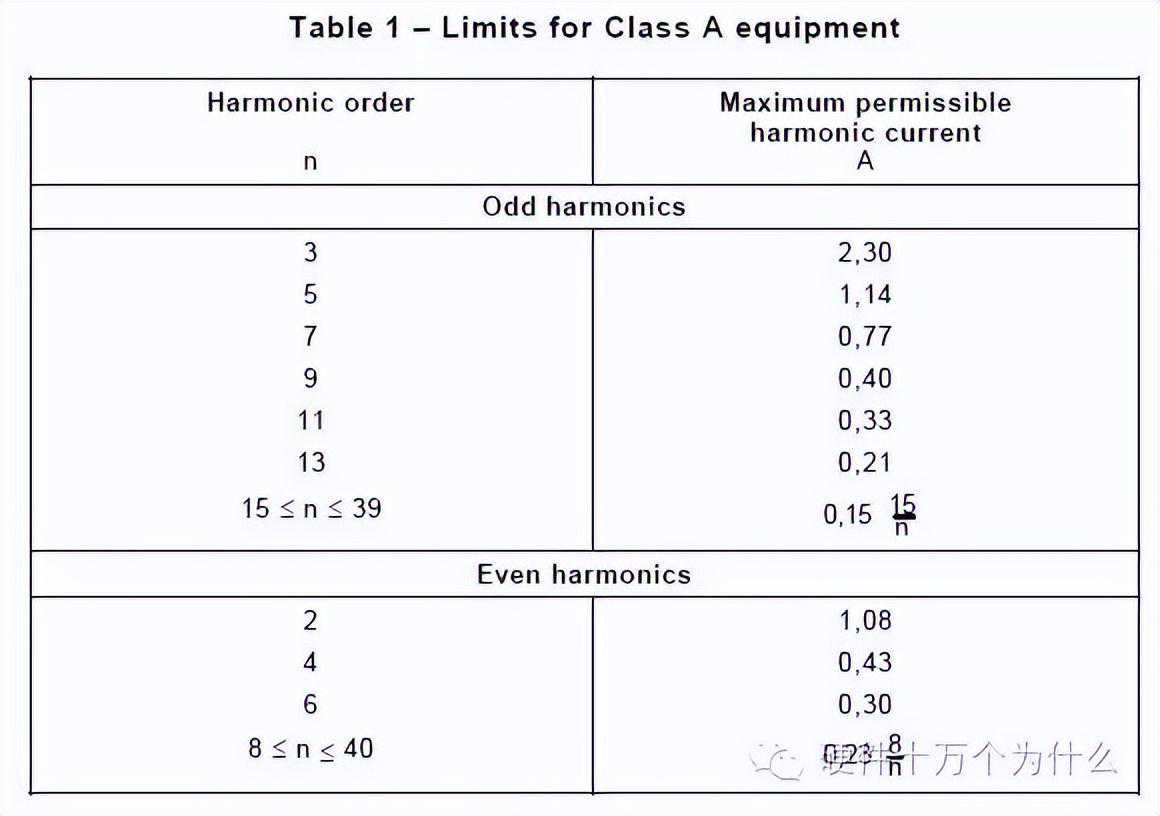

A类限值

2.电压波动和闪烁Flicker

Standard:EN61000-3-3

a）对定电压波动和闪烁对公共电网的影响的限值。

b）指定在特定的条件下被测样机产生的电压变化限值和评估方法的指导。

c）适用于每相输入电流小于或等于16A的接入公共低电压网络的220V到250V，50Hz的电子电气设备

该标准的目的是为了保证产品不对与其连接在一起的照明设备造成过度的闪烁影响(灯光闪烁)。

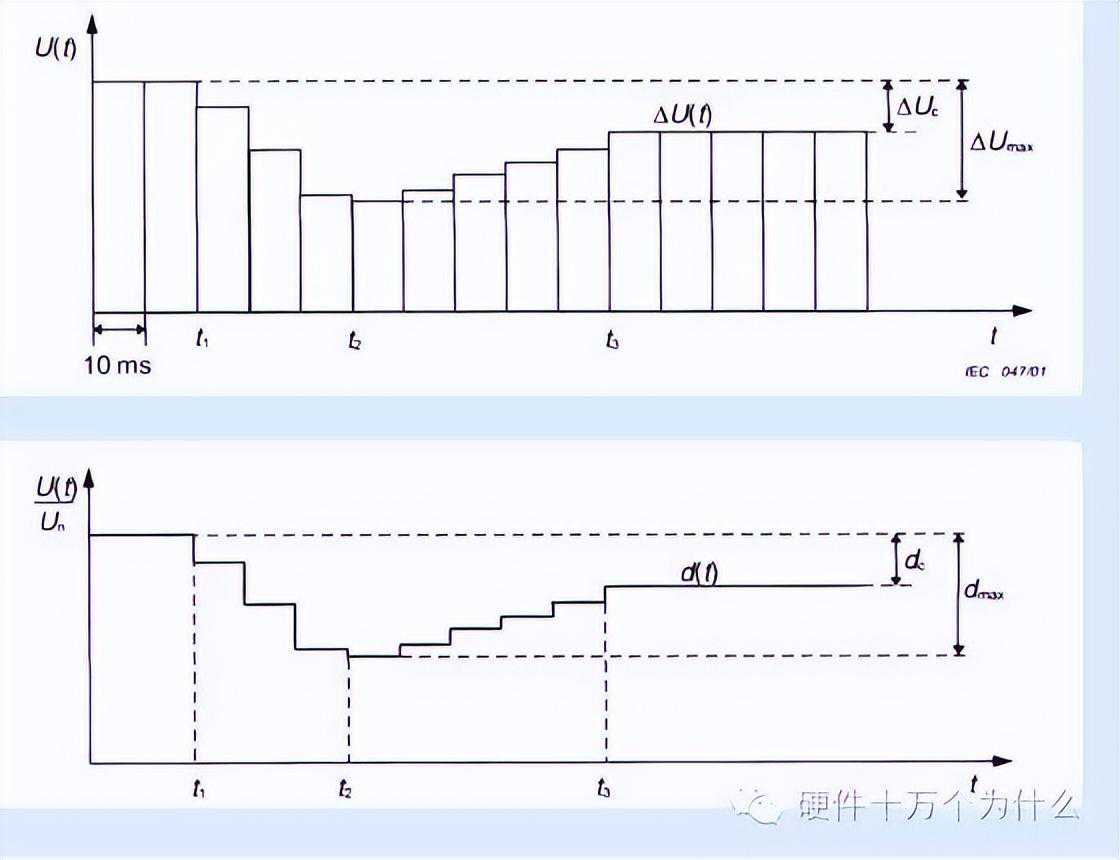

下表对于各相对电压变化值允许的分钟变化率或变化时间。可以理解为电压变化幅度越大，允许的变化速度就越小，或者说是要求变化的时间也越大。

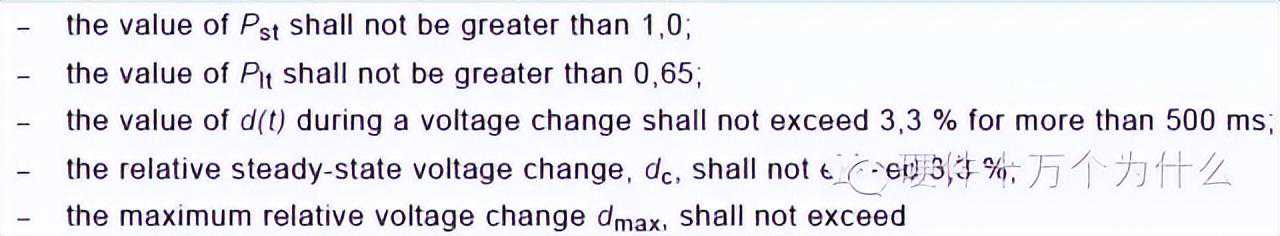

限值：

3.传导骚扰CE(0.15-30MHz)

Standard:EN61000-6-4

A)电子电气测量测试设备

B)电子电气控制设备

C)电子电气实验室设备

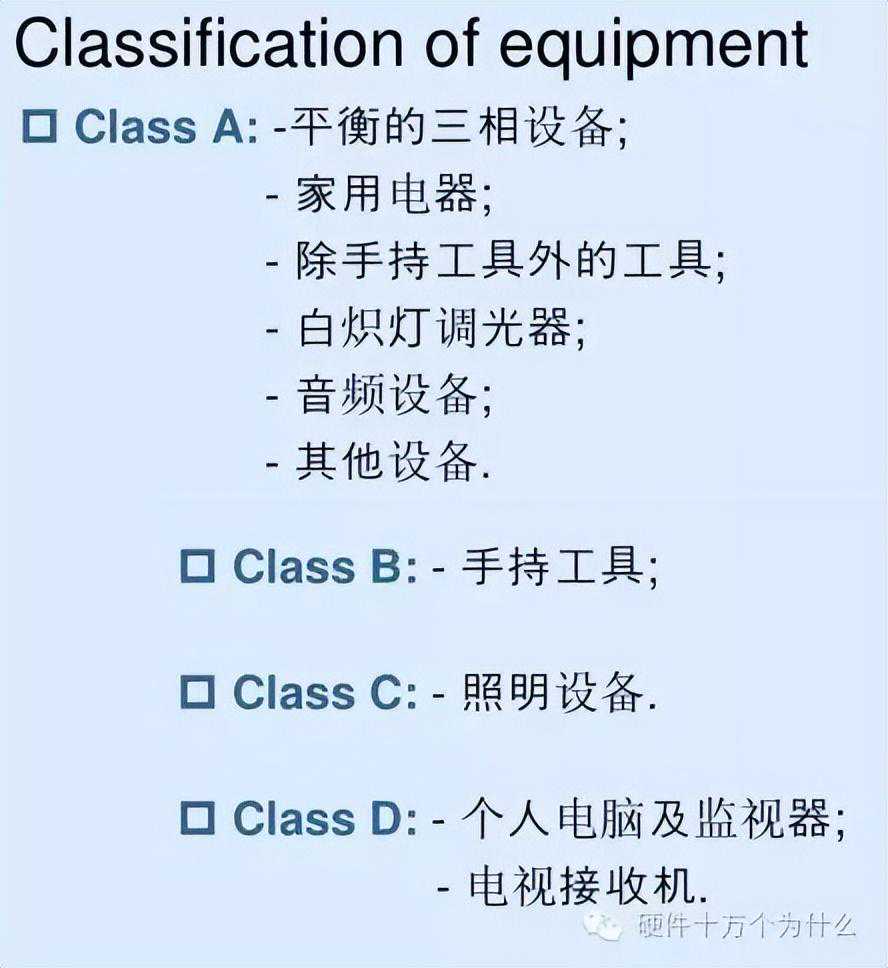

Classificationofequipment

ClassA:(非家用)equipmentsuitableforuseinallestablishmentsotherthandomesticandthosedirectlyconnectedtoalowvoltagepowersupplynetworkwhichsuppliesbuildingsusedfordomesticpurposes.

ClassB:(家用)equipmentsuitableforuseindomesticestablishmentsandinestablishmentsdirectlyconnectedtoalowvoltagepowersupplynetworkwhichsuppliesbuildingsusedfordomesticpurposes.

传导骚扰实验原理：

当电子设备干扰噪声的频率小于30MHz,主要干扰音频频段，电子设备的电缆对于这类电磁波的波长来说，还不足一个波的波长(30MHz的波长为10m),向空中辐射的效率很低，这样若能测得电缆上感应的噪声电压，就能衡量这一频段的电磁噪声干扰程度，这类噪声就是传导噪声。

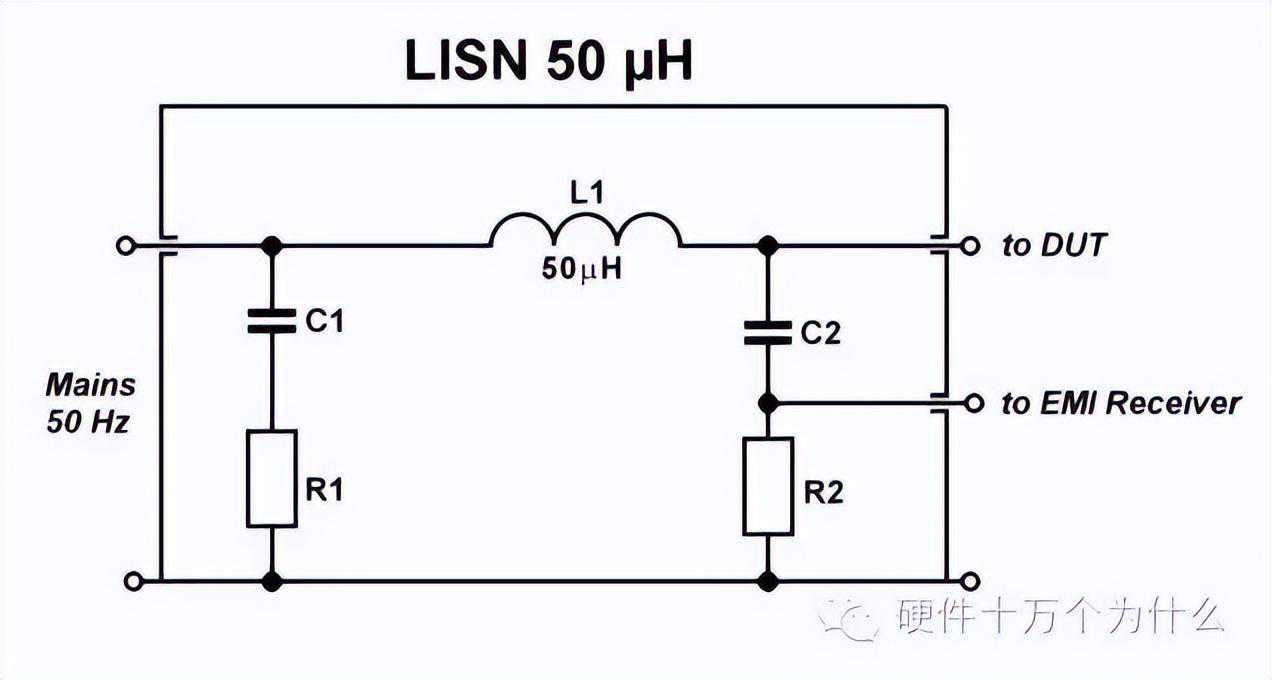

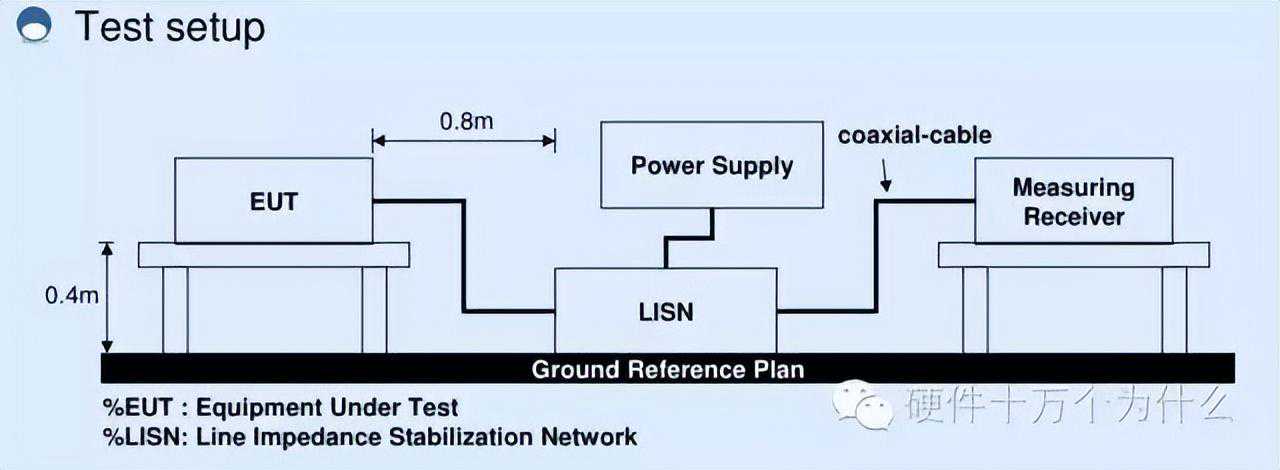

LISN的作用：

1.在EUT及供电电源之间起高频隔离作用，避免来自供电电源的噪声进入EUT,

影响测量结果。

2.模拟实际的供电电源阻抗，为EUT的电源端子间提供规定的阻抗，以使测量结果统一化。

3.保持测试频段内的阻抗稳定为50欧，以实现与测量接收机/频谱分析仪的输入

阻抗匹配。

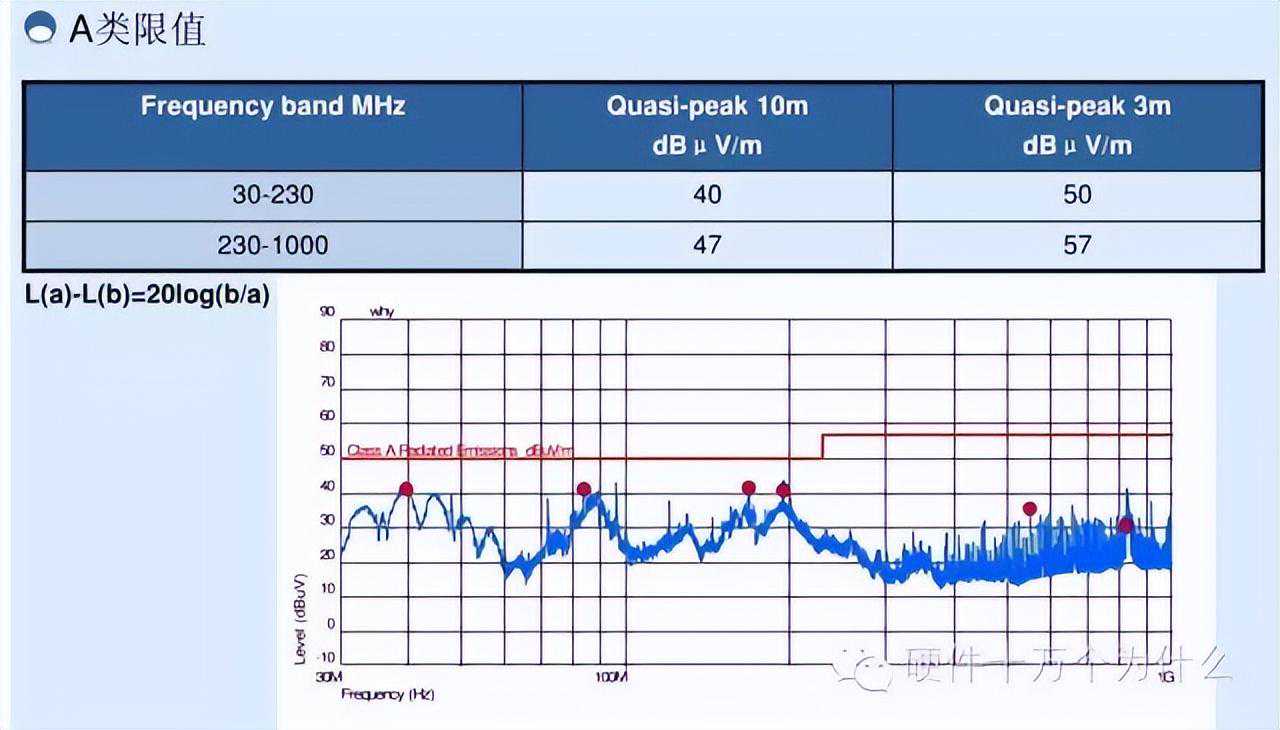

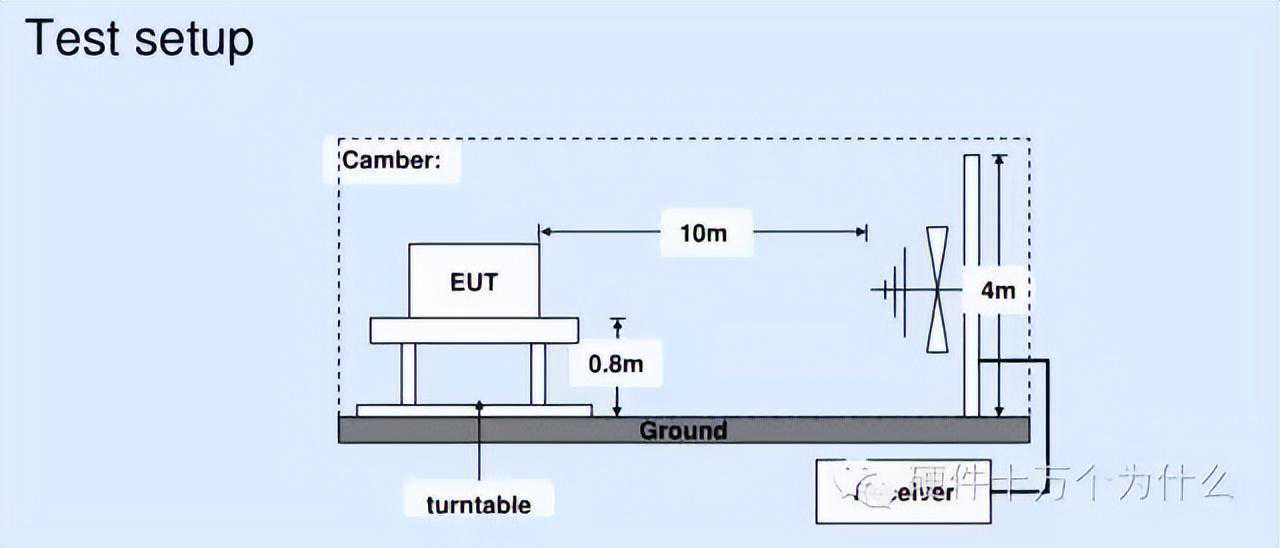

4.辐射骚扰RE(30-1000MHz)

Standard:EN61000-6-4

Classificationofequipment

ClassA:equipmentsuitableforuseinallestablishmentsotherthandomesticandthosedirectlyconnectedtoalowvoltagepowersupplynetworkwhichsuppliesbuildingsusedfordomesticpurposes.非家用

ClassB:equipmentsuitableforuseindomesticestablishmentsandinestablishmentsdirectlyconnectedtoalowvoltagepowersupplynetworkwhichsuppliesbuildingsusedfordomesticpurposes.家用

a）电子电气测量测试设备

b）电子电气控制设备

c）电子电气实验室设备
