VFD是变频器的缩写。变频器是通过改变电源的频率来驱动的设备。可以通过改变频率控制电机的速度，是一种将固定频率转换为可变频率的电力转换装置。
如果你想了解更多关于变频器的详细情况，请阅读这篇文章自学零基础变频器应用维修教程大全
变频器的接线分为两个部分：
电源接线
控制接线
电源接线
电源接线-指的是主电源的分配。在变频器的情况下，电源从变频器流向电机。为3相电机和变频器接线，3条线接3个相位，从断路器到变频器的输入端，3条线从变频器到电机。这个图也有助于你理解变频器的电源接线。
带电机的3相VFD接线图
变频器控制接线
控制接线-用于控制目的。它们用于向控制设备发出指令或在电气设备之间进行通信。在控制布线中，不使用高电压，因此电线的规格较细。在控制布线中，通常使用标准的24VDC
控制布线也有两种方式：
漏型接法
源型接法
漏型/源型基本上指的是电流的方向。
漏型接法-使用负极作为公共点，输出输入负极有效。
源型接法-使用正极作为公共点，输出输入正极有效。
可以从变频器中选择需要的模式。
在本文中，用CX2000变频器做个例子，将简单的使用按钮的启动、停止电路，以及使用带参数的电位器来控制速度。
连接变频器时应注意的事项
应由经过培训的人员进行连接。
在进行连接之前，请关闭电源

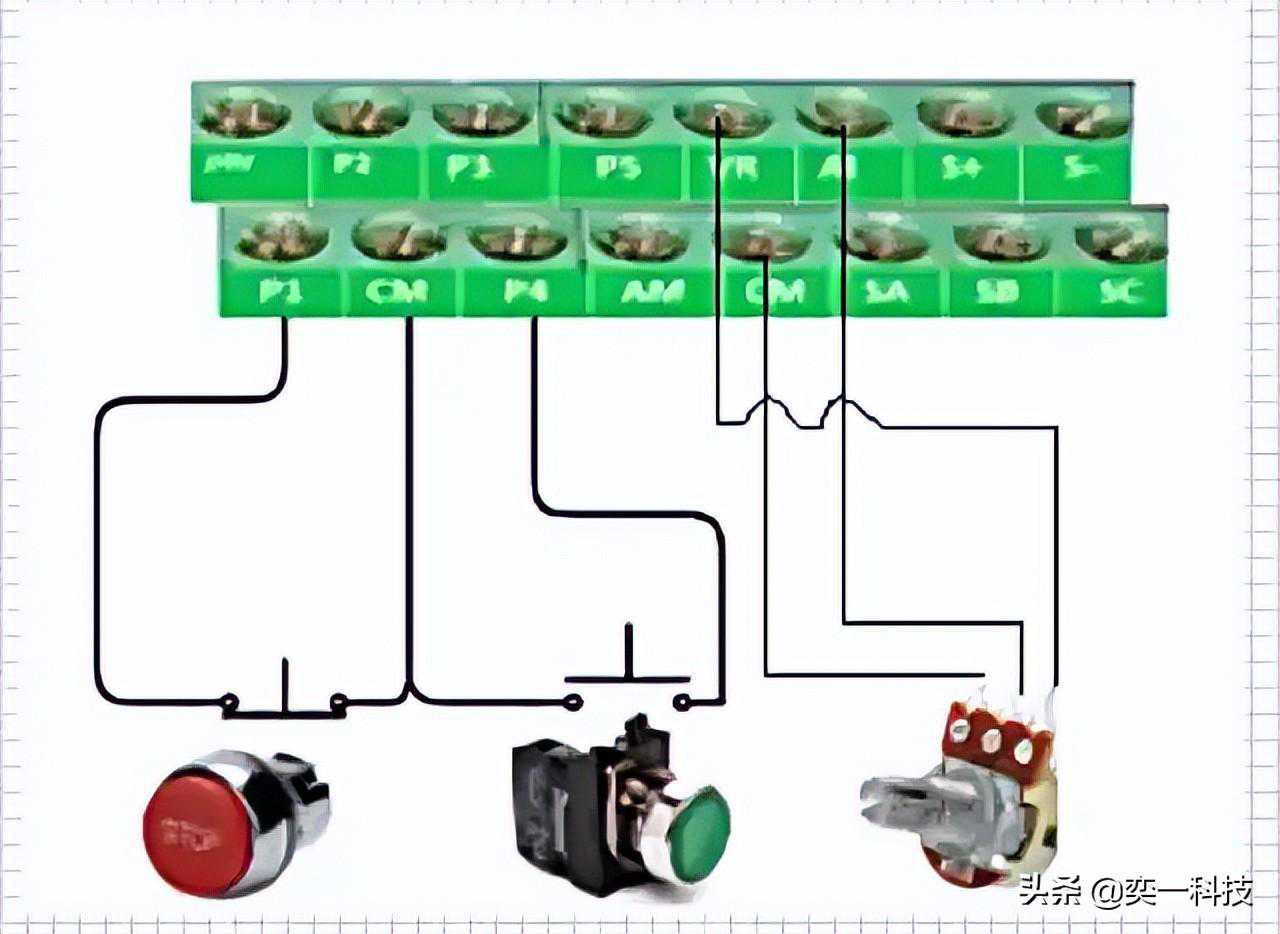

下图中显示了一个简单的启动/停止的例子。
变频器控制图
端子的详细设置：
P1-P5=多功能端子
电位器
VR-来自变频器的输入电压，用于电位器
AI-从电位器到驱动器的模拟输入
V1-变频器的共用端子
让我们了解一下上图是怎么接线的？
首先用COM与两个按钮输入端连接。
将停止按钮的输出连接到P1。
将启动按钮的输出连接到P4。
现在将电位器的两端与VR和COM连接，中间的点与AI（模拟输入）连接。
它是怎么工作的？
当你按下启动按钮，变频器开始运行。
当按下停止按钮时，变频器停止。
电位器通过旋转旋钮来控制速度。
CX2000变频器参数设置：
drv-3从键盘上运行
i17-17设置为P1端
i20-0设置为P5端子
祝大家都能成为此领域的高手
