今天，上海沈泉就来为大家简单的讲解下有关氟塑料磁力泵结构图这一知识内容，大家请跟着小编一起来看看下面的内容吧。
氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患产。
氟塑料磁力泵结构图详解

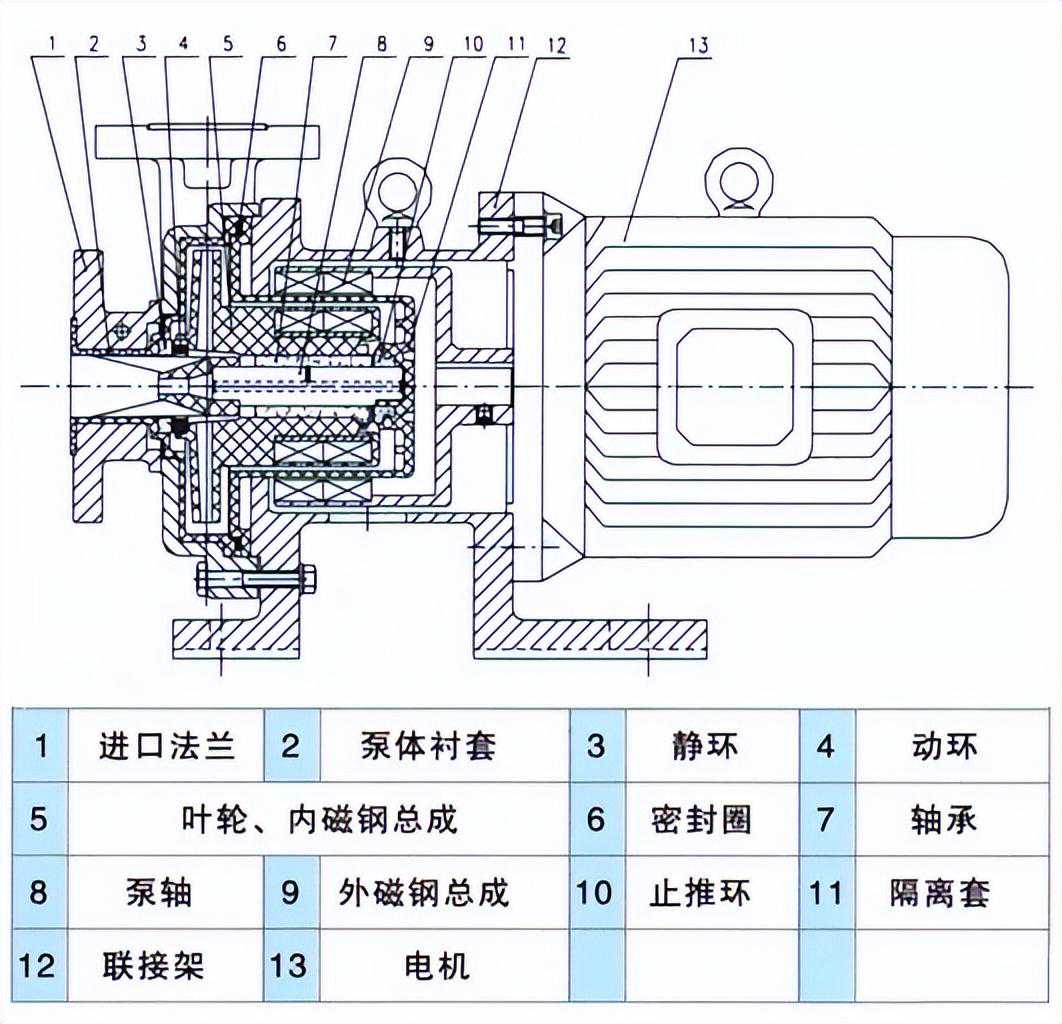

氟塑料磁力泵结构图
而我们从上图中可以得知，氟塑料磁力泵主要是由1、进口法兰2、泵体衬套3、静环4、动环5、叶轮、内磁钢总成6、密封圈7、轴承8、泵轴9、外磁钢总成10、止推环11、隔离套12、联接架13、电机等组成。
好了，以上内容由上海沈泉为大家提供，希望能够对大家有所帮助。
本文标题：氟塑料磁力泵结构图详解
