东润仪表小编在此之前，介绍很多有关于磁翻板液位计的相关内容的文章，那今天就来说说浮标磁翻柱液位计！常在石油化工行业见到它的身影，主要是用于腐蚀性的罐、槽等平底、锥盖、供顶容器的液位测量，适用于焦油、重油、原油、树脂等粘度较高的物料测量。
一、结构原理

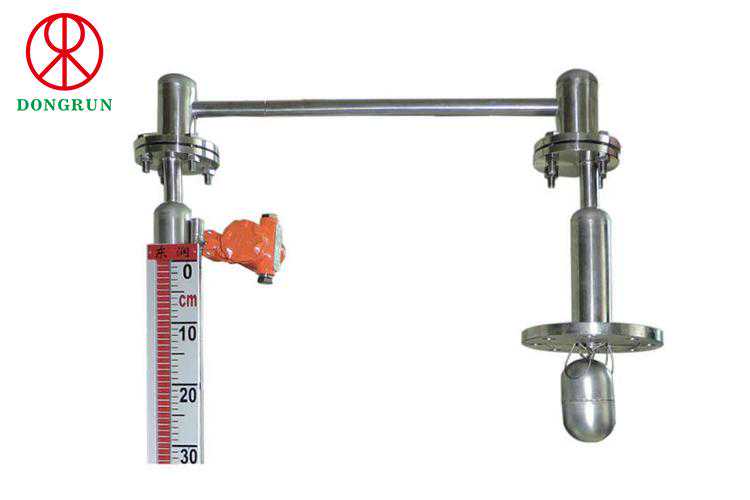

浮标磁翻柱液位计是根据力平衡和磁钢的磁性耦合作用研制而成，液位升降时，浮子会随着升降，顺着导杆上下移动时，用钢丝绳牵连另一端的磁钢（在容器外侧）经磁耦合作用驱动位于容器外侧的指示器的翻柱翻转，指示器的红、白界位处会显示容器中介质的液位高度。
二、技术指标
测量范围：2~20m内任意选择（测量范围大于5m时中间需加支撑法兰)
准确度：±10mm
翻柱直径：9mm
工作压力：0~1.6MPa
介质温度：-20~200℃
介质密度：≥0.5g/cm3
三、磁翻板分类
接液材质：碳钢、不锈钢、ABS、PP
磁翻板液位计根据不同的标准有着多样化的类别：
根据液体的腐蚀性划分为：非防腐型、低防爆型、高防腐型等。
按照耐温耐压耐腐蚀划分为：基本型（适合于常温低压工况），高温低压型，高温高压型，防腐型，深冷型，夹套保温等。
按照压力等级划分：低压、中压、高压型磁翻板液位计等等。
多种不同分类是为了能够适应不同的介质化学属性，能够同时满足不同用户的不同需求，从而为用户提供性价比更高的产品。
浮标磁翻柱液位计具有显示数据清晰、观察方便可以选配液位变送器、液位控制开关，能够方便实现远距离液位的指示、记录、监测、控制以及报等！有关浮标磁翻柱液位计就分享到这里，可以根据用户的介质成分、密度、型号规格、测量范围、安装高度以及距离等工况详细为大家选型哦！
