在GDT（几何尺寸与公差）应用中，平面度根据调用方式的不同，可分为两个非常不同的功能：
表面平面度
管控表平面要素形状的公差；
中心面平面度
管控中心面要素形状的公差，通常与MMC（最大实体状态，M圈）共同调用；
平面度符号
关联基准：否调用M圈/L圈：是-中心面平面度标注样式

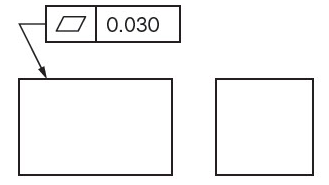

表面平面度

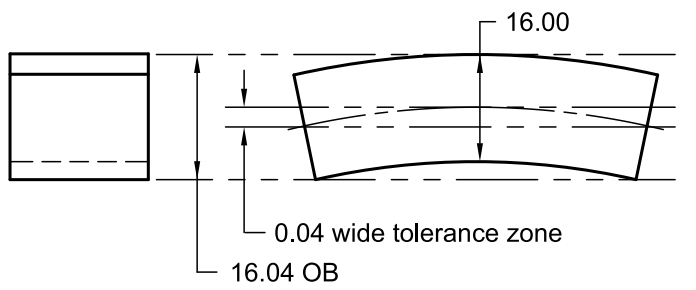

中心面平面度（withM圈）
描述GDT常见符号，管控表面的平坦程度，不考虑任何其他基准或要素，而不收紧图纸上的任何其他尺寸；平面度公差带为两平行平面间区域，整个被测表面必须位于此区域内。

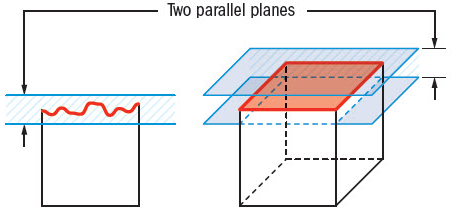

公差带
表面平面度
中心面平面度
检测表面平面度
只要被测要素保持水平，就可以用高度规来测量平面度；确保表面上的任何点都不超过或低于公差带。现代三坐标测量机是最好的测量手段，可创建虚拟平面，与真实的表面轮廓可以比较。属3D测量，提取点必须覆盖长度和宽度，以确保整个表面在公差带内。

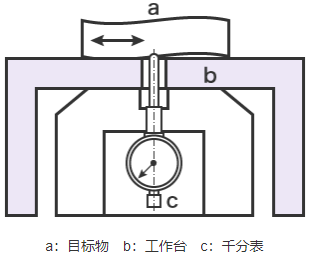

表面平面度——千分表测量

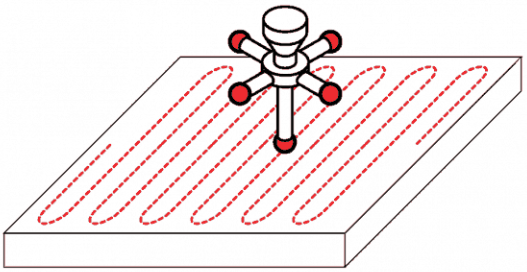

表面平面度——三坐标测量
中心面平面度
为了高效检测中心面平面度，通常调用M圈；可采用功能检具来确定该工件是否在MMC包容面内；既管控尺寸，又管控中心面平面度；对于外部工件，其检具公称尺寸ID=MMC+T

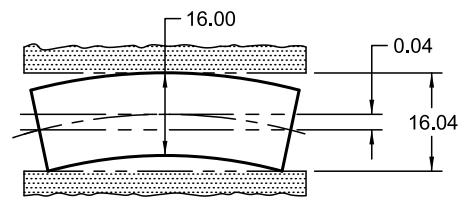

中心面平面度（withMMC）——功能检具
关系表面平面度
平面度是表面直线度的3D版本。
包容原则有效，平面度公差总是小于与之相关的尺寸公差。
中心面平面度
与中平面平行度、垂直度密切相关，因为都管控中心要素。当采用MMC时，都将中心要素约束在指定的公差内，以确保在最坏情况下公差均匀，零件正常运行。
包容原则失效，平面度取值与尺寸公差不相关，可大于尺寸公差。
应用场景当想要约束表面的波动或变动量，而不加严与之相关尺寸公差时，采用平面度。通常，平面度应用于给表面一个均匀的磨损量、或密封配合的平表面。

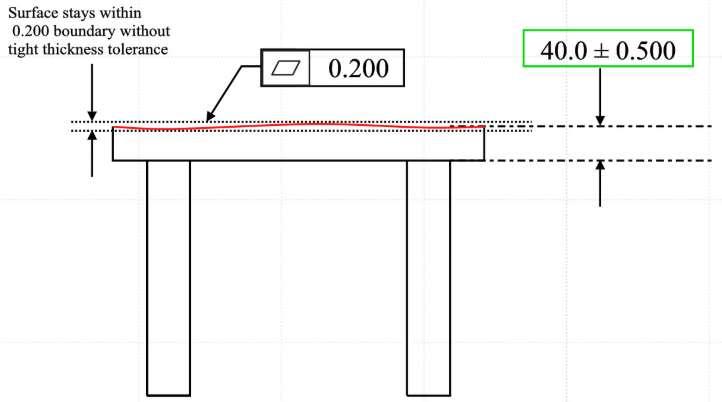

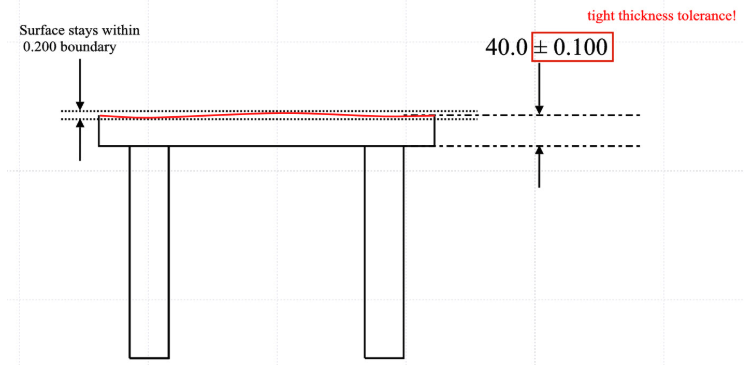

案例如果你想确保桌面是完全平坦的，而没有采用表面平面度，则不得不非常严格地限制桌子的厚度，以确保整个表面是平的；采用平面度，你就可以在不严格限制桌面厚度的情况下保证桌面平坦。
须加严尺寸公差
无须加严尺寸公差
特殊说明平面度不等同于平行度。
平行度参照基准管控表面，而平面度不需要。设想当一张桌子缺了两条腿，与地板成一个角度，桌面可以在允许的平面度范围内，但不能与地面平行。
