一、增强竖丝岩棉复合板特点
竖丝岩棉经过网格布抗裂砂浆四面包裹之后，物理性能大幅度提升，应用过程中具有以下优势。
（1）高强
由于增强竖丝岩棉复合板的芯材丝径垂直于板面呈竖向排列，将岩棉丝垂直于墙面，改变了岩棉的纤维分布方向，从而改变了纤维的受力方向和运动方向，改变了岩棉的物理性能指标。从根本上解决了纤维分层、膨胀变形的问题，同时极大地增强了抗拉强度。
使用无机保温浆料复合耐碱网格布包覆后，板面材料的抗拉强度高达0.10MPa，是普通岩棉的13倍。
（2）防水
有效的包裹岩棉，使岩棉与外界水隔离，同时面层无机保温砂浆是一种优异的防水保温砂浆，通过在砂浆中掺加憎水材料，使无机保温砂浆复合增强网防护层（厚度3~5mm）具有憎水效果。即使芯材憎水性只有30%，其短时间浸泡吸水率和憎水率都成倍地提高。
（3）粘结力强
四面包裹增强竖丝岩棉复合板通过网格布复合防护砂浆的四面包覆，每一块板材形成一个相对独立的受力单元，由于网格布整体受力，板材受力的整体性会大大提高。
如果网格布采用双面复合，两个大面与岩棉板的粘接仅仅是岩棉板的表面粘接，随着岩棉在湿热状态下产生不稳定，同样会产生前述岩棉板的一系列问题。同时，由于面层防护砂浆的收缩变形，双面复合板的边角会产生一定的翘曲。双面复合竖丝岩棉，受到悬挑受力的破坏，构造很不稳定，容易产生分层滑坠现象。
网格布四面包裹增强竖丝岩棉复合板与网格布双面包裹岩棉板、岩棉板受力对比如图10所示。网格布四面包裹增强竖丝岩棉复合板与双面包裹和岩棉板不同，除了受到自身重力和向上的粘接力之外，还增加了网格布向上的拉力和向墙体方向的拉力。
图10几种岩棉板的受力对比分析
二、增强竖丝岩棉复合板的构造设计
该板材既可以选用砂浆点框粘构造，又可以选用胶粉聚苯颗粒满粘的贴砌构造。
为了确保系统的稳定性，提高系统的耐候防裂性能，增强竖丝岩棉复合板面层宜采用10～20mm厚的胶粉聚苯颗粒浆料找平过渡。为防止增强竖丝岩棉复合板下坠，并提升板材与基层墙体的结合力，在楼层的最底层增强竖丝岩棉复合板的下侧安装“L”形托架，如图11和图12所示。
增强竖丝岩棉复合板外保温系统科学合理，可以更为有效地解决岩棉的系统问题，其优势如下：
（1）系统采用A级保温材料，能满足建筑防火要求；
（2）无空腔或小空腔的岩棉保温系统，解决了风压安全性；
（3）网格布四面包裹之后，每块板材形成一个独立的受力单元，改变岩棉板锚固受力方式为增强竖丝岩棉复合板粘接受力方式；

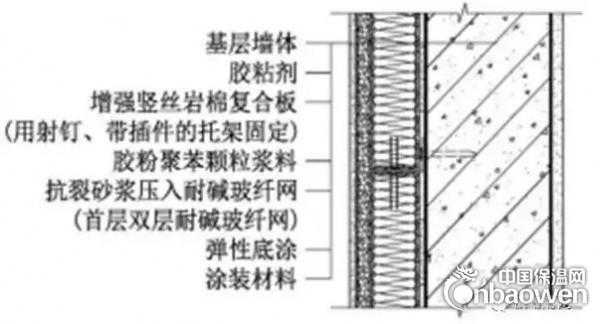

图11粘贴锚固增强竖丝岩棉复合板构造
图12聚苯颗粒贴砌增强竖丝岩棉复合板构造
（4）抗裂构造设计，通过表面胶粉聚苯颗粒找平层的过渡，能够很好地消除板材变形应力，提高系统整体的抗裂性能；
（5）找平作用，由于增强竖丝岩棉复合板外表面无法打磨和裁切，因此通过胶粉聚苯颗粒找平层施工能够更好地满足系统表面的平整性要求，避免了锚栓对保温系统的负面影响；
（6）施工适应性优异，无需对基层剔凿和找平，板尺寸使操作工艺易施工，不易出现虚贴，工人更易操作，更利于环境友好。
