暖通常用阀门系列一

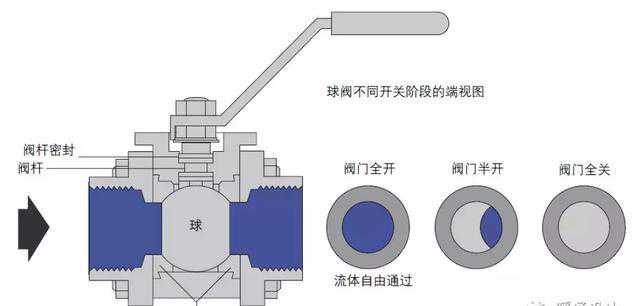

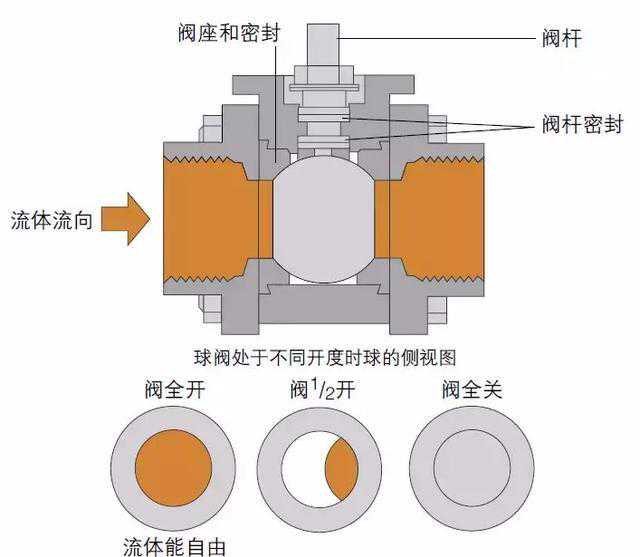

1、球阀

暖通设计杜老师

特点：开关型，全开或全闭，启闭快，阻力小，不适合调节用，双向密封的球阀关闭性能非常好，DN50以下采用全铜丝接，DN50以上一般采用法兰连接

使用场所列举：采暖系统使用较多，常用于DN50以下管径

1、地暖分集水器进出水管

2、风机盘管的支管采用铜球阀，不建议采用截止阀

3、泄水阀和放气阀宜选用球阀

4、水水换热机组和管道接口处

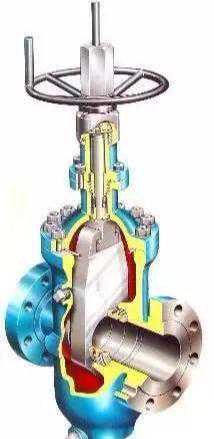

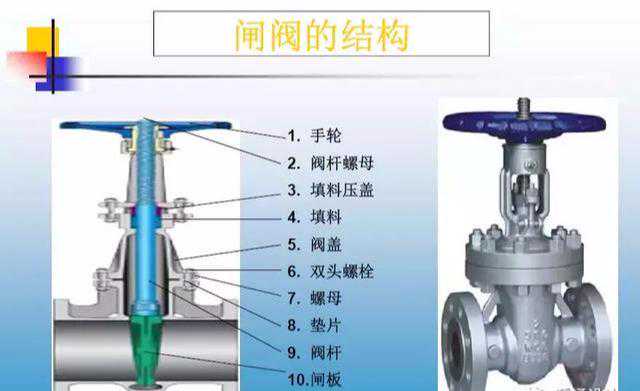

2、闸阀

特点：开关型，全开或全闭，阻力小，几乎没有调节作用，允许介质双向流动，关断作用优于截止阀，密封性能不如球阀，造价相对较低

使用场所列举：大管径的关断阀优先使用

1、风机盘管的支管可采用铜闸阀，不建议采用截止阀

2、蒸汽系统，DN≥200，采用楔式铸钢闸阀

3、采暖管道，DN≤50，采用铜闸阀

4、采暖入户小时采用黄铜锁闭闸阀

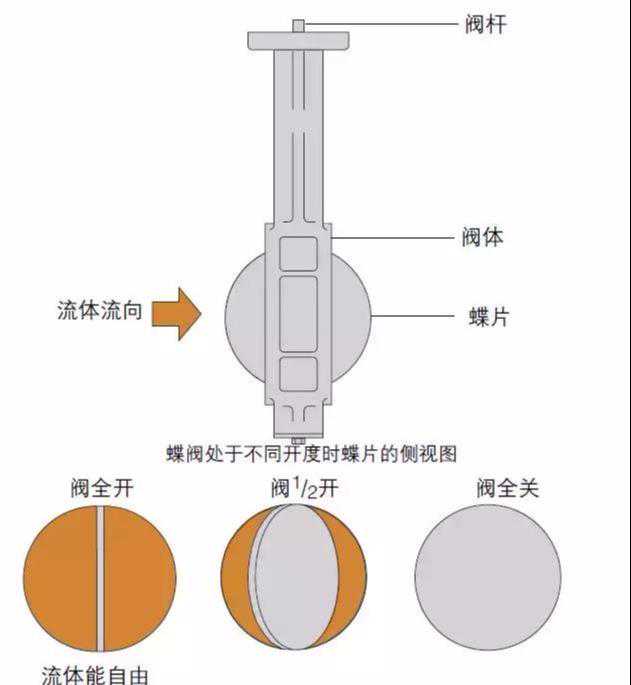

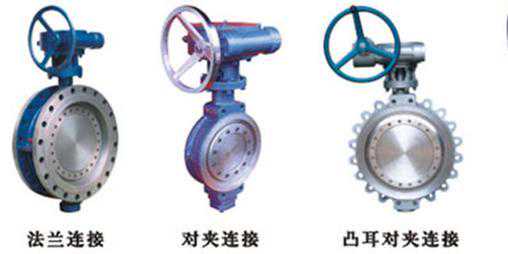

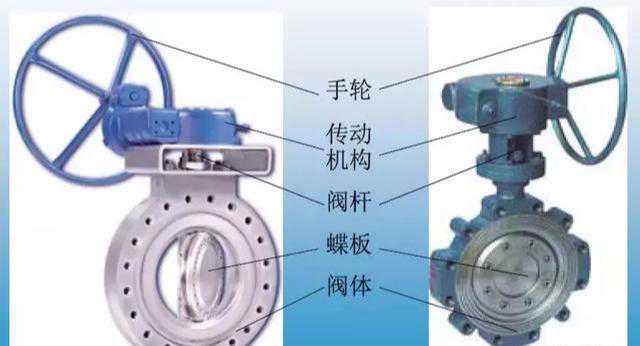

3、蝶阀

特点：调节型，阻力比球阀和闸阀大，关闭功能不如球阀，泄漏量在2%左右，DN150以下采用手柄式，DN150以上建议采用涡轮式

使用场所列举：空调系统使用较多，常用于DN50以上管径，DN50以下不宜采用蝶阀，可采用截止阀，蒸汽系统一般不用蝶阀，容易损坏内部橡胶垫圈

1、冷冻机组进出水管

2、冷却塔进水水管

3、水泵进出水管

4、分集水器支管

5、空调机组，新风机组进出水管

6、共用立管的水平支管

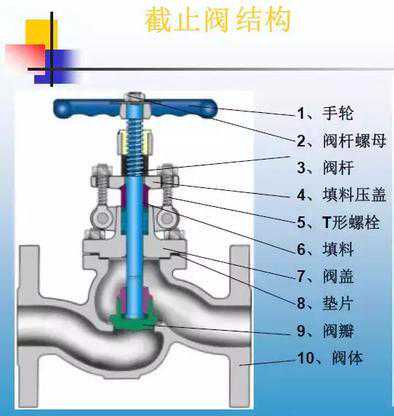

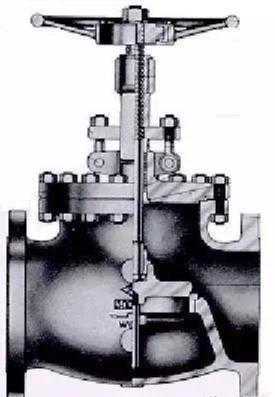

4、截止阀

特点：调节型，截止阀直杆式的阻力系数比较大，调节能力强于蝶阀，密封性能比闸阀好

使用场所列举：蒸汽系统使用较多

1、蒸汽系统，50≤DN≤150，采用球墨铸铁截止阀

2、蒸汽系统，DN≤50，采用铜截止阀

3、采暖管道，DN≤25，有调节作用，采用铜截止阀

4、两个截止阀串联可以起到减压阀的作用，在设减压阀的地方，再并联两个截止阀，可以互为备用

5、水流双向流动的管道上不得设置截止阀
