→通讯设备支持MODUBUSRTU协议;
→通讯设备通过串口与串口转以太网的设备连接(以MOXA的Nport为例);
→计算机通过以太网与串口转以太网的设备连接;
→不用在计算机中安装和设置转换设备的软件;
→示意图如下:

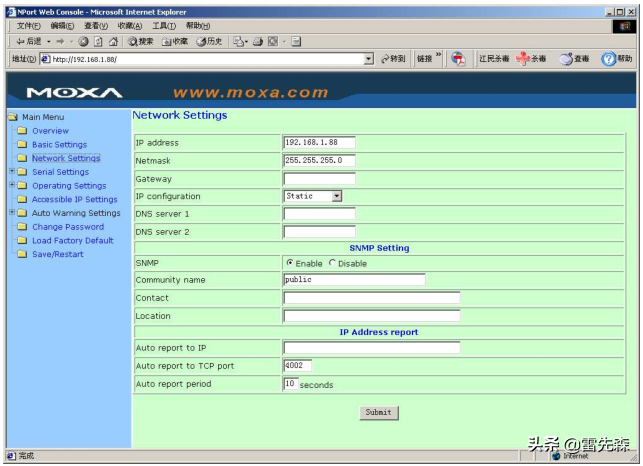

→设置以太网有关参数,使计算机能与之通讯;

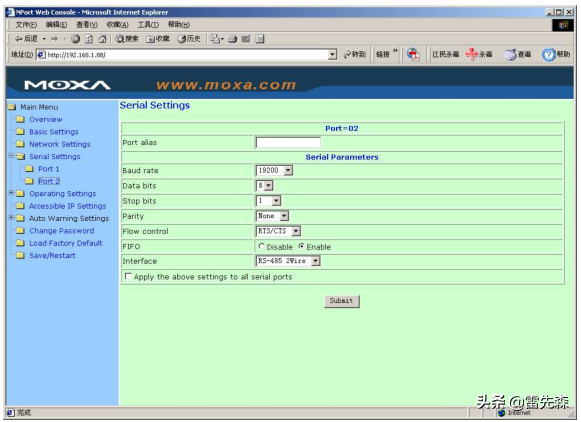

→设置通讯口通讯参数:
→设置通讯口工作方式:
ForceTransmit参数很重要,应大于30ms;
安装通讯驱动:
站号+1000:功能码05,修改内容应为(FF00),而变成(00FF)
站号+2000:CRC校验,应为(高字节在前,低字节在后),而变为(低字节在前,高字节在后)
站号+4000:功能码10,修改内容长度非字节数量,而是寄存器数量;
