射频振荡器是射频信号链中的重要组成部分,振荡器为一种可在受激时产生可重复可预测频率响应的材料和结构,并且是很多模拟、数字和射频电路中的关键部件。某些类型的振荡器由通过相互作用而产生振荡的电气元件组成,而另外一些振荡器采用可在受激时生成谐振信号的材料。因此射频振荡器也分为不同类型,今天来一起了解一下锁相振荡器。
(一)基础知识
锁相振荡器的特点:补偿电容用户可调;测量频率范围宽;提高频率的稳定性;支持很高负载的晶体;具有晶体电阻输出;具有很高的测量精度;延长晶振片的寿命,可提高晶片的寿命4-10倍。
锁相振荡器电路的要求取决于振荡器类型,频率要求,频谱质量要求,功率输出以及其他环境因素。
锁相振荡器应用于气相和液相的薄膜石英微量天平测量方面。相对传统的振荡器电路,锁相振荡器有效地补偿并联支路的电容,从而消除了相位误差,准确性极高。
(二)Pasternack应用

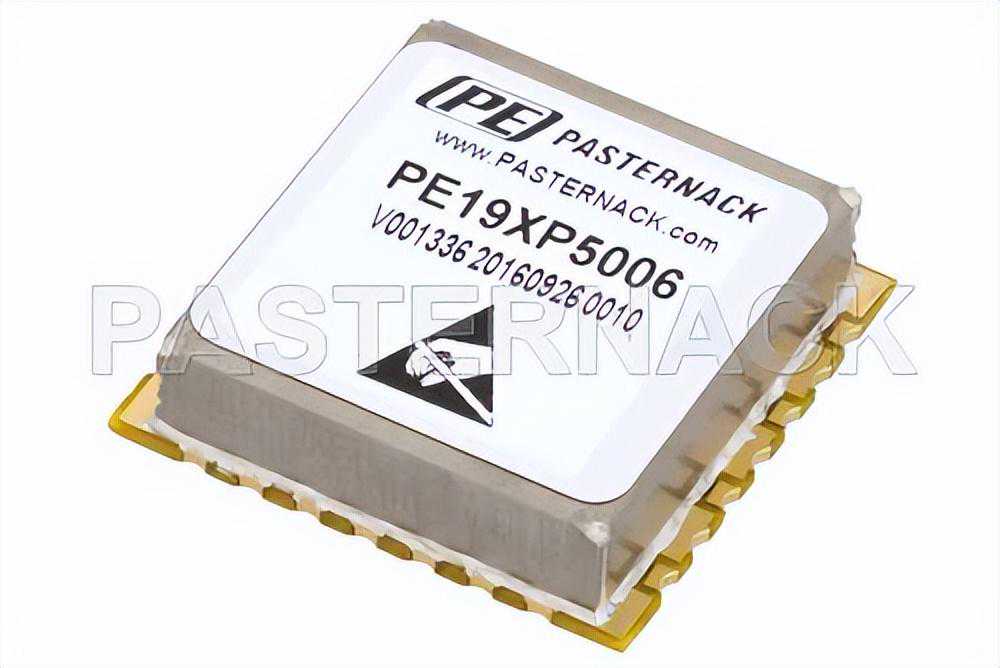

2GHz表面贴装(SMT)锁相振荡器,外部参考10MHz,相位噪声-100dBc/Hz,0.9英寸封装

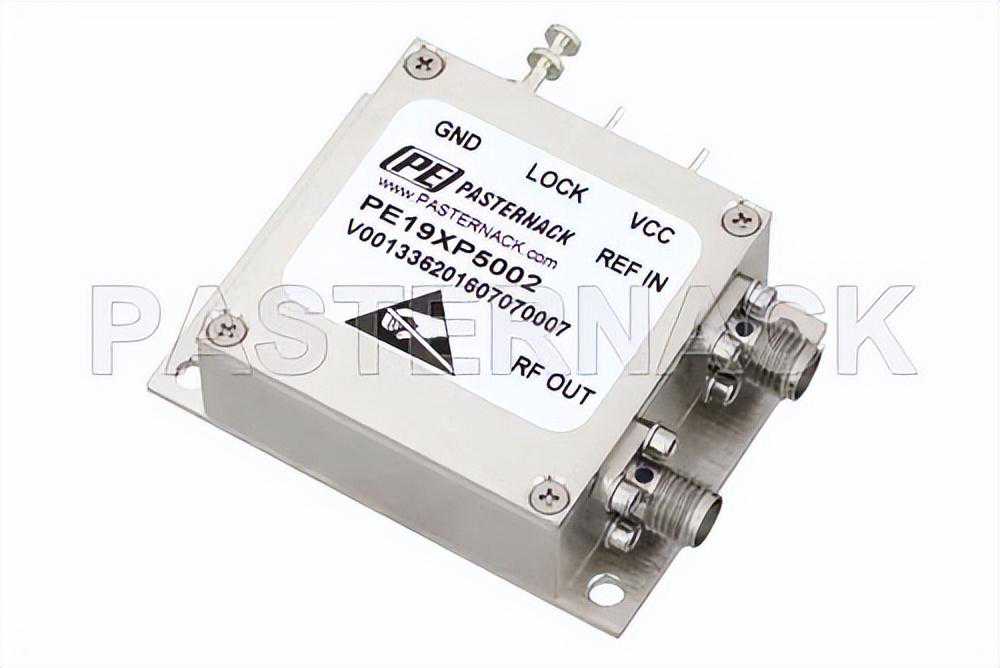

50MHz锁相晶体振荡器,外部参考10MHz,相位噪声-155dBc/Hz,SMA
