氧指数（oxygenindex）简称OI，是在规定条件下，试样在氧、氮混合气流中，维持平稳燃烧所需的最低氧气浓度，以氧所占体积百分数表示。
氧指数高表示材料不易燃烧，氧指数低表示材料容易燃烧，一般认为氧指数＜22属于易燃材料，氧指数在22～27之间属可燃材料，氧指数＞27属难燃材料。
氧指数是评价塑料及其他高分子材料相对燃烧性的一种表示方法，以此判断材料在空气中与火焰接触时燃烧的难易程度，氧指数越大,材料的阻燃性能越好。下面程诚小编以塑料燃烧性能试验为例，带大家了解氧指数试验。
氧指数试验法（GB/T2406）
--阻燃性能实验方法之一
（1）试验装置
氧指数仪包括燃烧筒，试样夹，流量控制系统及点火器。
燃烧筒为一套插在底座上，内径75-80mm,高450mm的耐热玻璃管，基座内填有直径3-5mm的玻璃珠，填充高度100mm，上放一金属网，用于遮挡燃烧滴落物。试样夹为金属弹簧片，用于夹住自撑型试件。对于薄膜材料，应配以140mm×38mm的U型试验夹。
流量控制系统由压力表，稳压阀，调节阀转子流量计及管路组成。流量计最小刻度为0.1L/min,用于计量氧和氮的量，经计量后的混合气由管道输入燃烧筒。
点火器为一内径1-3mm的喷嘴，并且有调节火焰之功能，试验火焰长度为3-25mm.其它还有秒表和游标卡尺。

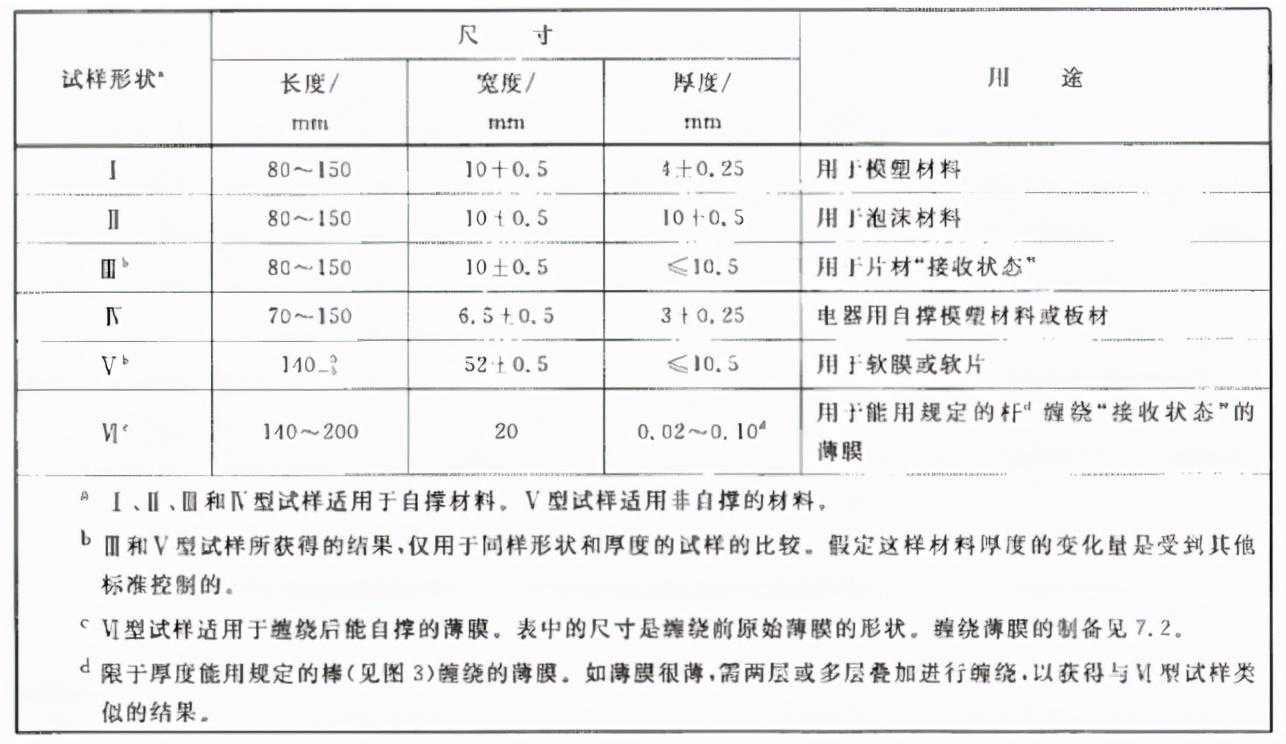

（2）试件尺寸与制备
（3）试验方法
将一个试样垂直地固定在向上流动的氧、氮混合气体的透明玻璃燃烧筒中，点燃试样的顶端，并观察试样的燃烧特性，把试验连续燃烧时间或试样燃烧强度与给定的判据相比较，通过在不同氧浓度下的一系列试验，估算氧浓度的最小值。
为了与规定的最小氧指数值进行比较，试验三个试样，根据判据判定至少两个试验样品熄灭。
（4）结果计算
氧指数（OI）的计算公式：
OI=[O2]/[O2]+[N2]×100%
式中[O2]——氧气流量L/min：
[N2]——氮气流量L/min..
三次试验结果的平均值即为该材料的氧指数。
氧指数高表示材料不易燃烧，氧指数低表示材料容易燃烧，一般认为氧指数＜22属于易燃材料，氧指数在22～27之间属可燃材料，氧指数＞27属难燃材料。

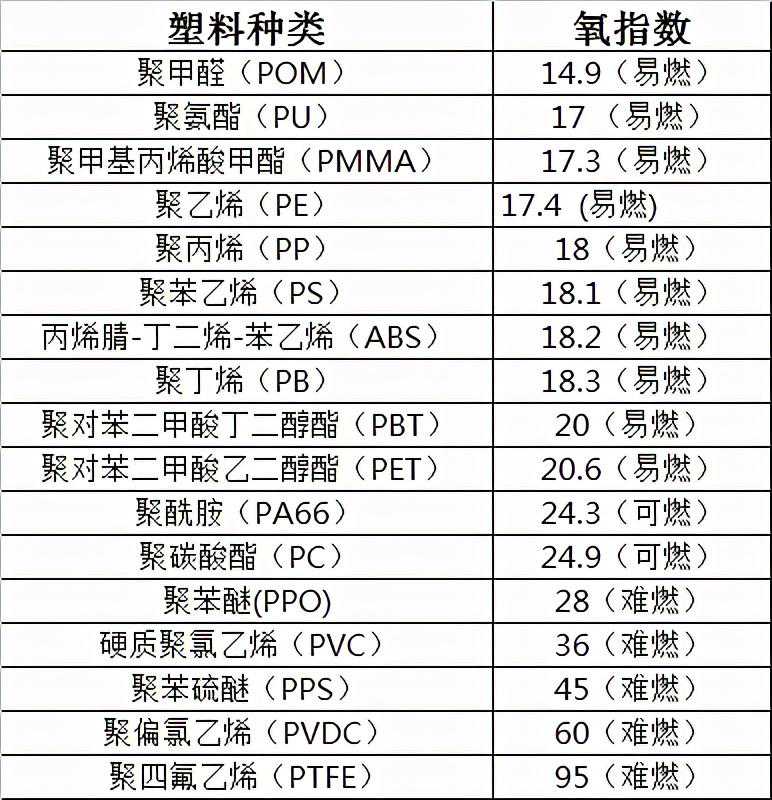

各种塑料的氧指数如下表：
氧指数影响因素
a．流速
在30和120mm/s,OI几乎与气流无关，，流速必须足够快，以便从最近处的气氛中清除烧过的气体，但又不能太快，以免在火的前沿增加混合速度。
b．试样的厚薄
材料随试样变薄而变得更易燃烧，氧指数值下降。
c．压强
有些聚合物其OI表现对减压敏感，这可能由于通过不断除去产物而使聚合物的降解加速。
d．惰气
当用Ar、Ne、CO2气体时，维持燃烧所需的氧分数（OF）表示：
OF=[O2]/[惰气]
OF值随气体的热容而线性的增加。当用Hr时，OI值比预料的大50%，这是由于Hr气的高导热率把热从火焰中带走的缘故。
e．温度
温度对OI有很大的影响，在室温下温度对OI的影响不大。在高温下各种聚合物OI对温度的关系各不相同。
f．数值与点火位置的关系
g．增塑剂和填料
OI的试验值总是趋近最易挥发组分的OI，即增塑剂的OI.
相关标准
FZ/T50016-2011粘胶短纤维阻燃性能试验方法氧指数法
FZ/T50017-2011涤纶纤维阻燃性能试验方法氧指数法
FZ/T50029-2015合成纤维原料切片阻燃性能试验方法氧指数法
GB/T16581-1996绝缘液体燃烧性能试验方法氧指数法
GB/塑料用氧指数法测定燃烧行为第1部分：导则
GB/塑料用氧指数法测定燃烧行为第2部分：室温试验
GB/T5454-1997纺织品燃烧性能试验氧指数法
GB/T8924-2005纤维增强塑料燃烧性能试验方法氧指数法
NB/SH/T0815-2010沥青燃烧性能测定氧指数法
TB/T2919-1998织物燃烧氧指数试验方法
