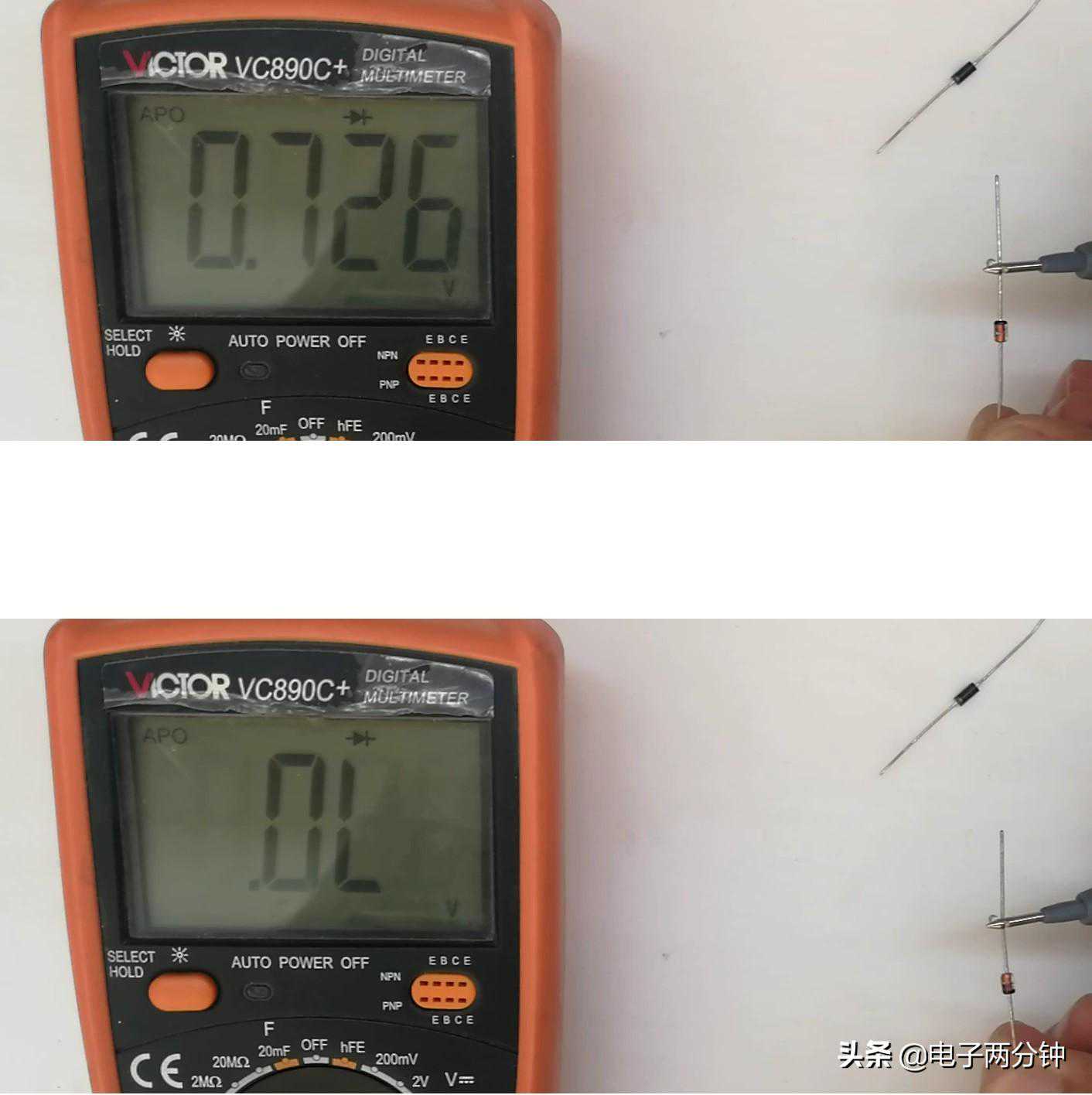

在数字万用表上都会有一个二极管档位，用这个档位可以测量二极管的导通压降，用测量的结果还可以进一步判断二极管的好坏。其实稳压管也是二极管的一种，那稳压管可以这么操作吗？自己可以试一下，实际操作的时候你会发现稳压管也是能测出正向导通的压降，反向截止的时候显示屏上显示的数字同样不会有任何变化，具体可以参考下图。
普通二极管
稳压二极管

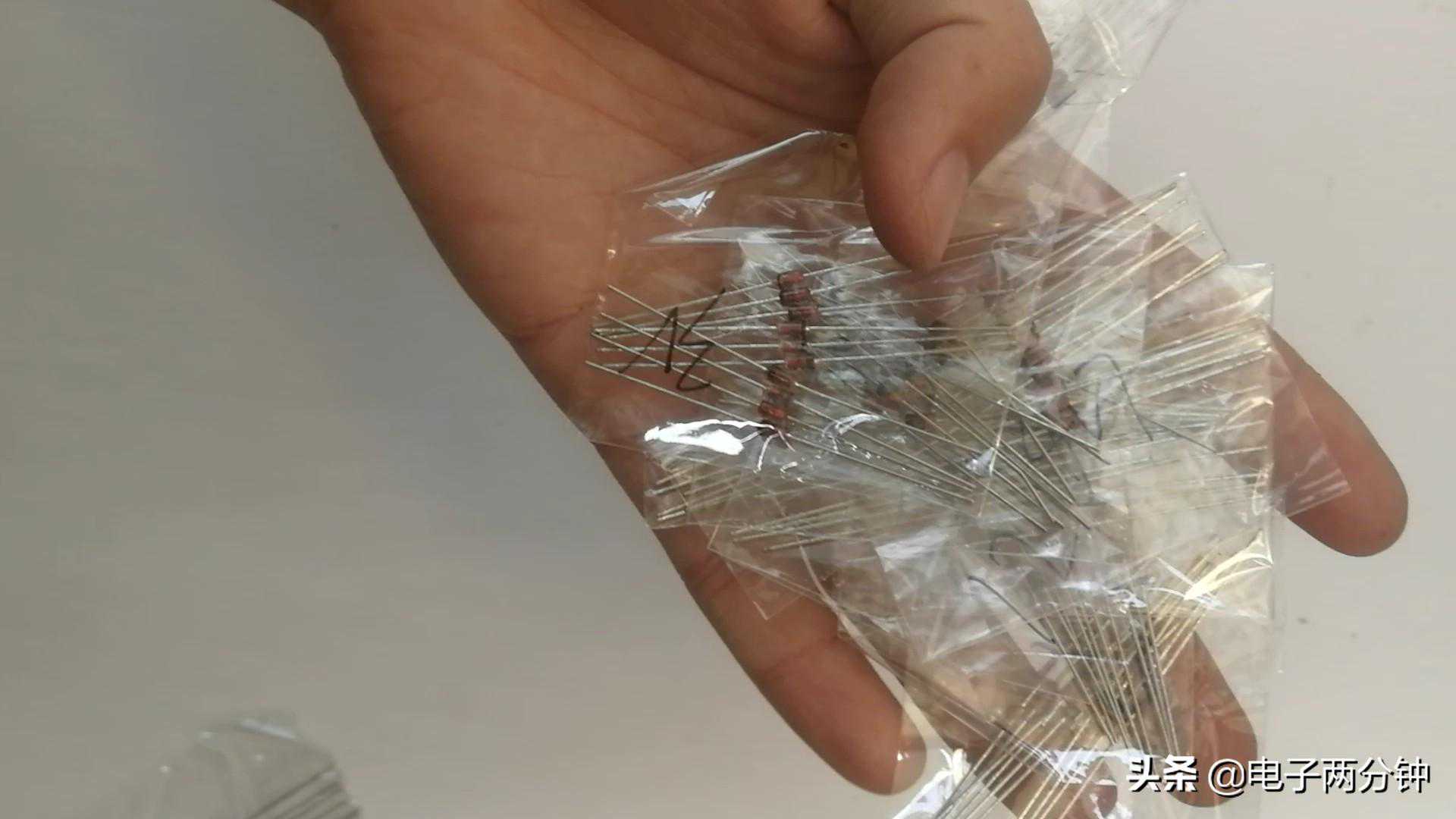

由于稳压管工作在反向击穿区，而稳压管在反向测量的时候会发现测量结果和普通二极管没什么区别，因此用数字万用表并不能直接测出来稳压管的稳压值。而稳压管的形状都差不多，如果把一些稳压值不同的稳压管混到一块了，怎么确定每个管子的稳压值并且区分出来呢？

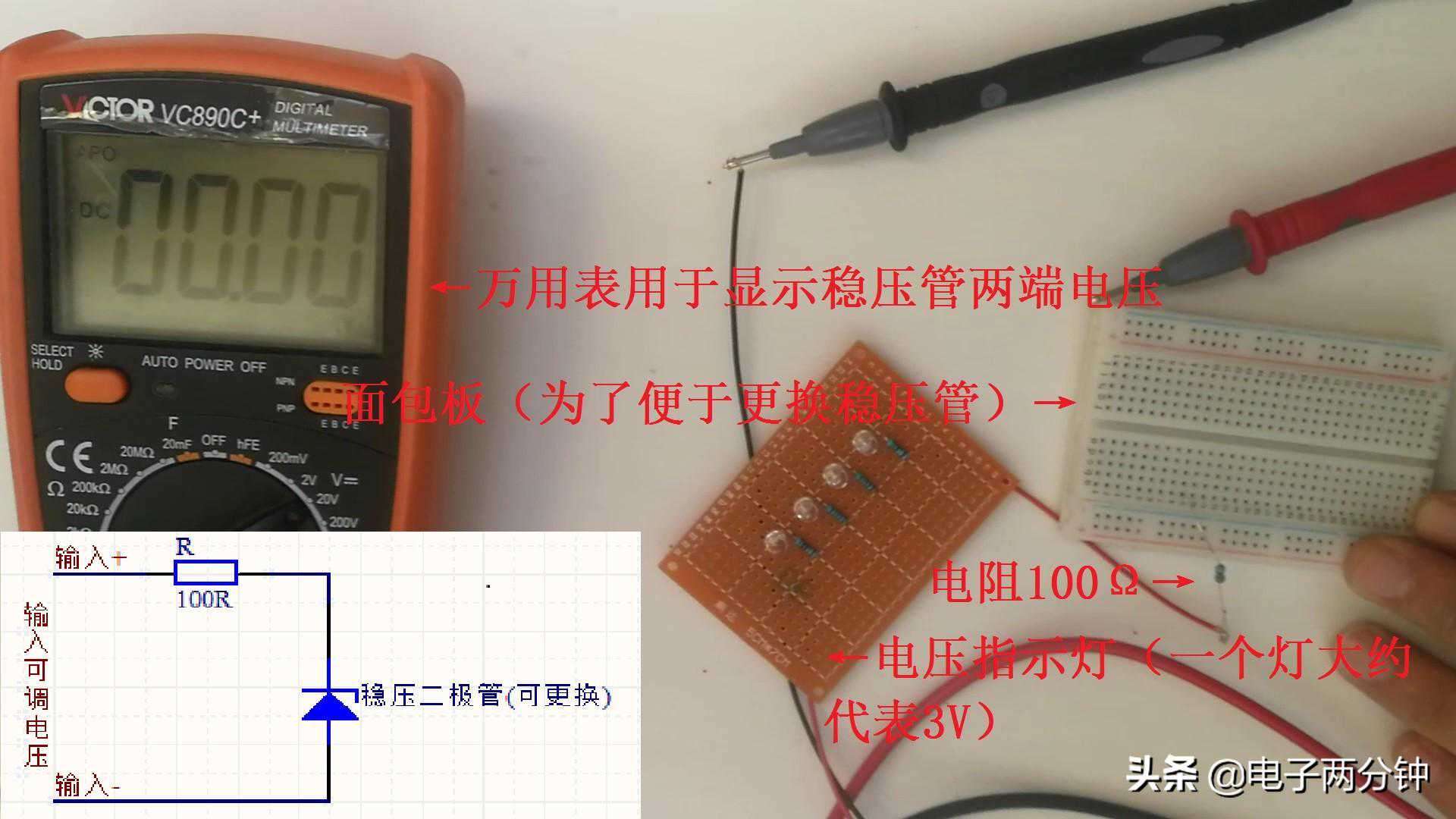

直接测不行，那只能通过测量稳压管正常工作时的稳压值来区分了，下图这个就是很简单的一种方法，一个稳压管串接一个电阻，输入一个连续可调的电压，用万用表去测量稳压管两端的电压，如果输入电压大幅度变化时，稳压管两端的电压几乎不变，那这个不变的值就是稳压管的稳压值。
根据原理图我搭建了下面这个电路，万用表用来测量稳压管两端的电压，那个焊接在洞洞板上的电路是一个电压指示灯，在昨天发表的文章中已经向大家介绍了这个指示灯的设计方法，选用面包板是为了便于更换稳压管，电阻也是直接插在面包板上，输入电压是连续可调。

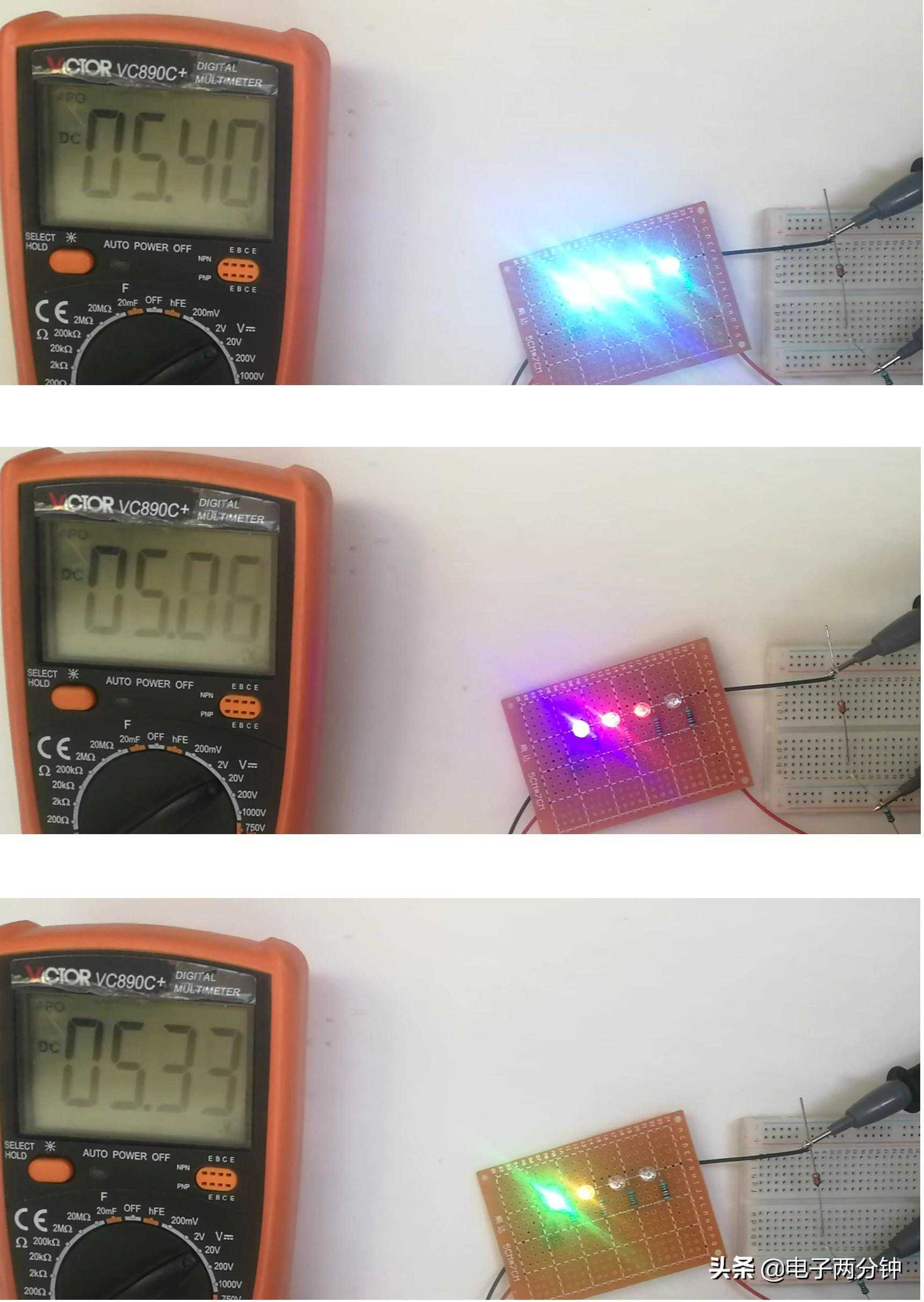

下面这个图片就是实际测试效果图，我把三张图三个典型输入电压值合到一块了，从上往下先来看第一个，从指示灯上能看出来电路输入电压在12V左右，这时候稳压管两端的电压为5.4V，第二个，电路输入电压在9V左右，这时候稳压管两端的电压为5V多，第三个，电路输入电压在6V左右，这时候稳压管两端的电压为5.33V。
还是很明显能感受到稳压管的稳压作用，输入电压大幅度变化时，稳压管两端的电压基本上可以稳定在5.3V左右，因此可以判断出这个稳压管的稳压值也在5.3V左右，实际上测试的这个稳压管标注稳压值为5.1V。

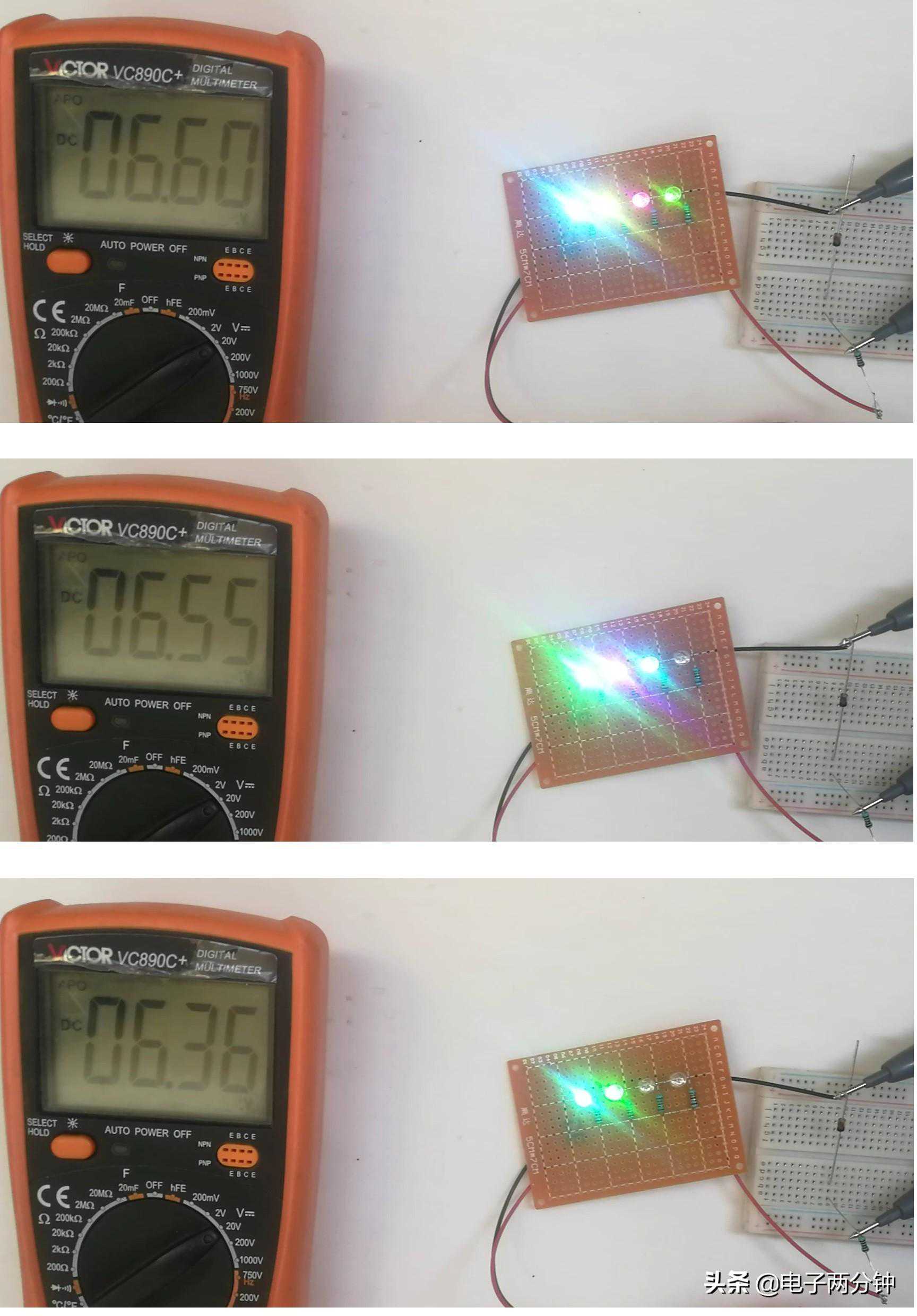

一个管子说明不了问题，再来一个，还是从上往下来，第一个图，从指示灯上能看出来电路输入电压在12V左右，这时候稳压管两端的电压为6.6V，第二个，电路输入电压在9V左右，这时候稳压管两端的电压为6.55V，第三个，输入电压应该在7V左右（因为稳压管不能降压稳压，两个LED灯全亮，电压在6V以上，有可能是7V），这时候稳压管两端的电压为6.36V。
实际上上面测试的稳压管标注稳压值为6.2V，实际测量的结果还是很接近的。看上面说的很多，实际上这个测试过程很快，而且电路还简单，还是很值得一学。
