焊缝的接头形式

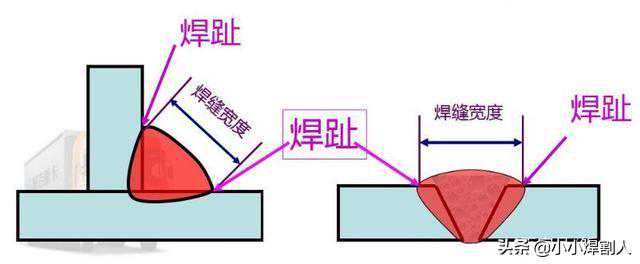

焊缝宽度
焊缝表面与母材的交界处叫焊趾。
单道焊缝截面中，两焊趾之间的距离叫焊缝宽度。
焊缝余高
超出母材表面连线上面的那部分焊缝金属的高度叫余高。
焊缝余高使焊缝的截面积增加，强度提高，但也使焊趾处产生应力集中。
余高既不能低于母材，也不能太高。一般为0~3毫米。
熔深
焊缝截面上，母材或前道焊缝熔化的深度叫熔深。
当填充材料一定时，熔深的大小决定了焊缝的化学成分。

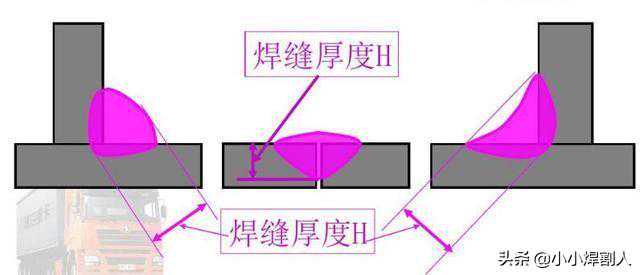

焊缝厚度
焊缝截面中，从焊缝正面到焊缝背面的距离叫焊缝厚度。
焊角与焊脚尺寸
角焊缝的横截面中，从一个直角面上的焊趾到另一个直角表面的最小距离，叫焊角。
角焊缝横截面中画出的最大等腰直角三角形中直角边的长度，叫焊角尺寸。
焊根
焊缝背面与母材的交界处叫焊根。
对接试板指焊缝反面的根部，角焊缝指焊缝形成直角三角形的那个直角点。
