用途:低压电路和电动机控制电路作短路保护.
类型:插入式、螺旋式、无填料封闭管式、填料封闭管式等.
型号含义：
熔断器的结构和工作原理
熔断器主要由熔体（俗称保险丝）和安装熔体的熔管（或熔座）组成。
熔断器的熔体与被保护的电路串联，当电路正常工作时，熔体允许通过一定大小的电流而不熔断。当电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量使熔体温度升高达到熔点时，熔体熔断并切断电路，从而达到保护的目的。
插入式熔断器
用途:主要用于380V三相电路和220V单相电路短路保护.

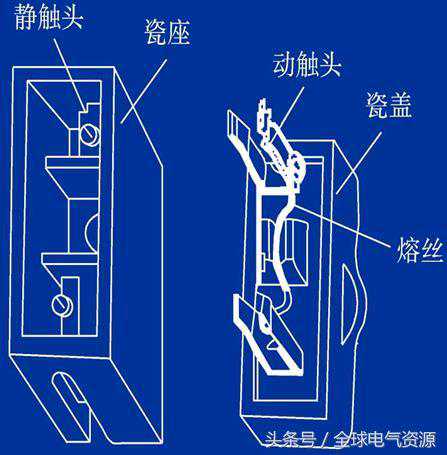

外形及结构:主要由瓷座、瓷盖、静触头、动触头、熔丝等组成，瓷座中部有一个空腔，与瓷盖的凸出部分组成灭弧室。60A以上的在空腔中垫有编织石棉层，加强灭弧功能。
螺旋式熔断器
用途:交流380V、电流200A以内的线路和用电设备作短路保护.

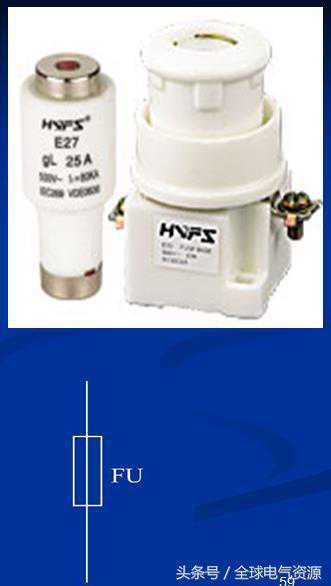

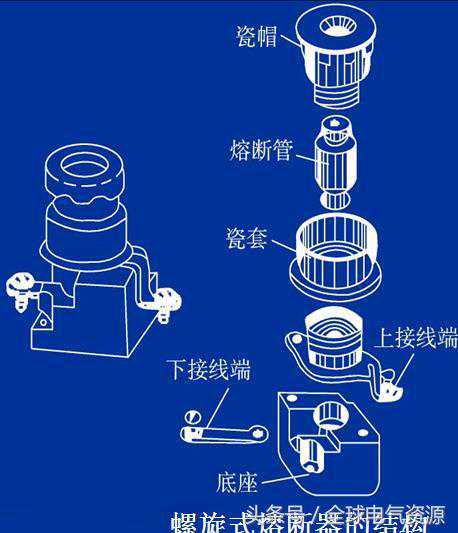

外形及结构:见图示。主要由瓷帽、熔体（熔芯）、瓷套、上、下接线桩及底座等组成。熔芯内除装有熔丝外，还填有灭弧的石英砂,熔芯上盖中心装有标有红色的熔断指示器.
特点:体积小、结构紧凑、熔断快、分断n能力强、熔丝更换方便、使用安全可靠、
熔丝熔断后能自动指示。图形、文字符号:见图。
熔断器的选择
1、类型
——线路要求、使用场合、
安装条件、适用范围；
2、额定电压——使额定电压≥线路的额定电压
3、额定电流——熔体的额定电流与负载相匹配；
1）阻性负载熔体额定电流略电路的额定电流；
2）电机负载
单台电机Ifu≥（1.5～2.5）IN
多台电机Ifu≥（1.5～2.5）INmax＋∑IN
式中IN——电机额定电流；
INmax——容量最大的一台电机额定电流；
∑IN——其它电机额定电流的总和。
3）电容负载设备中熔体的额定电流＝1.6倍电容额定电流；
4）配电系统中主回路熔体的额定电流支路熔体的额定电流
4、额定分断能力额定分断能力电路中可能最大故障电流
5、选择保护特性分支故障时——故障点最近处动作
