零基础学安装识图:给排水阀门认识。
接下来看阀内,阀门其实它的作用就是这几项:开闭管路控制、流向调节和控制、一些参数等等。常用的一些阀门就是这些,我把下面的这些特点全给大家标注出来了,大家可以自己下来来看,我就不给大家读了。

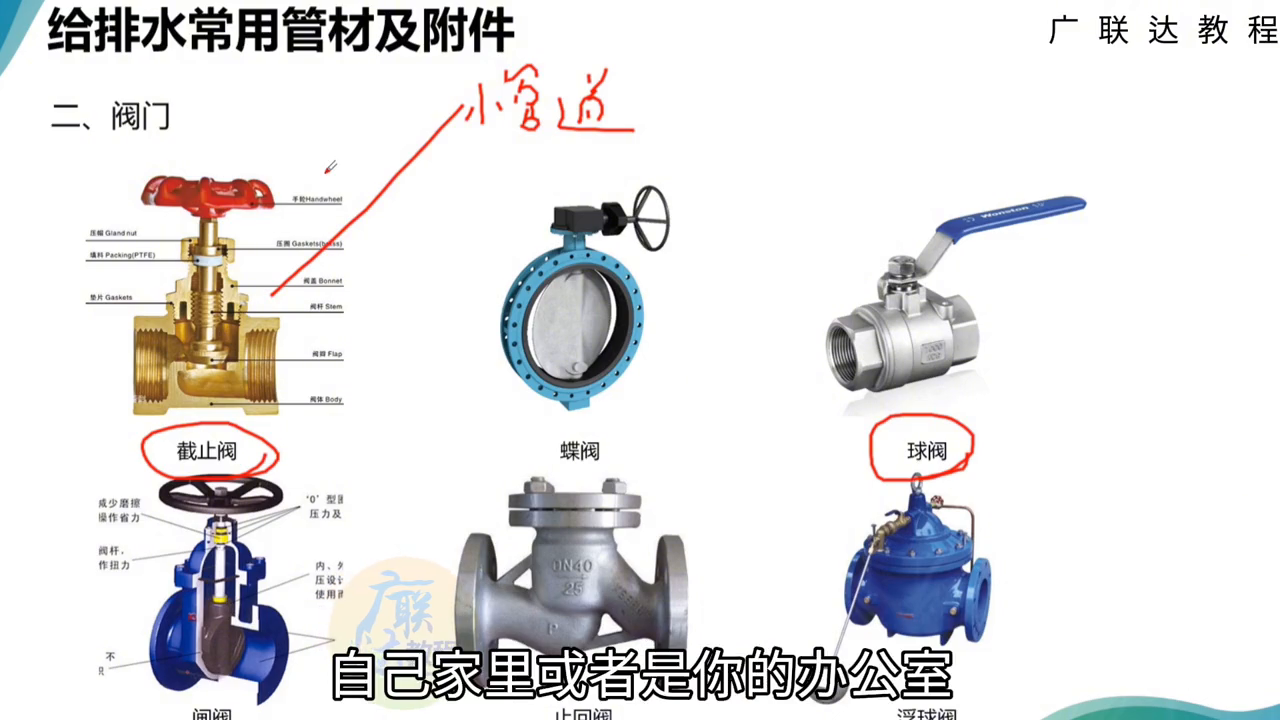

我简单介绍一下它的作用,直接看下一张图片,这下面有图。常用的截止阀用在什么?用在小管道上的特别多,小于等于50的管道大多数用的都是截止阀和球阀。其实自己家里或者是你的办公室常见的一些阀门都能看到这种,比如截止阀是拧着,要么就是沉到下面来就不通了,它升到上面去水就可以流到这面。

大家记住截止阀是有方向的,如果装反了就是不作用的,所以它正常也是有流向控制的。叠阀和相应下面的闸阀是用在相应的大管道的比较多,一般大于等于80或者是有一些大于100的都用这两种阀门。

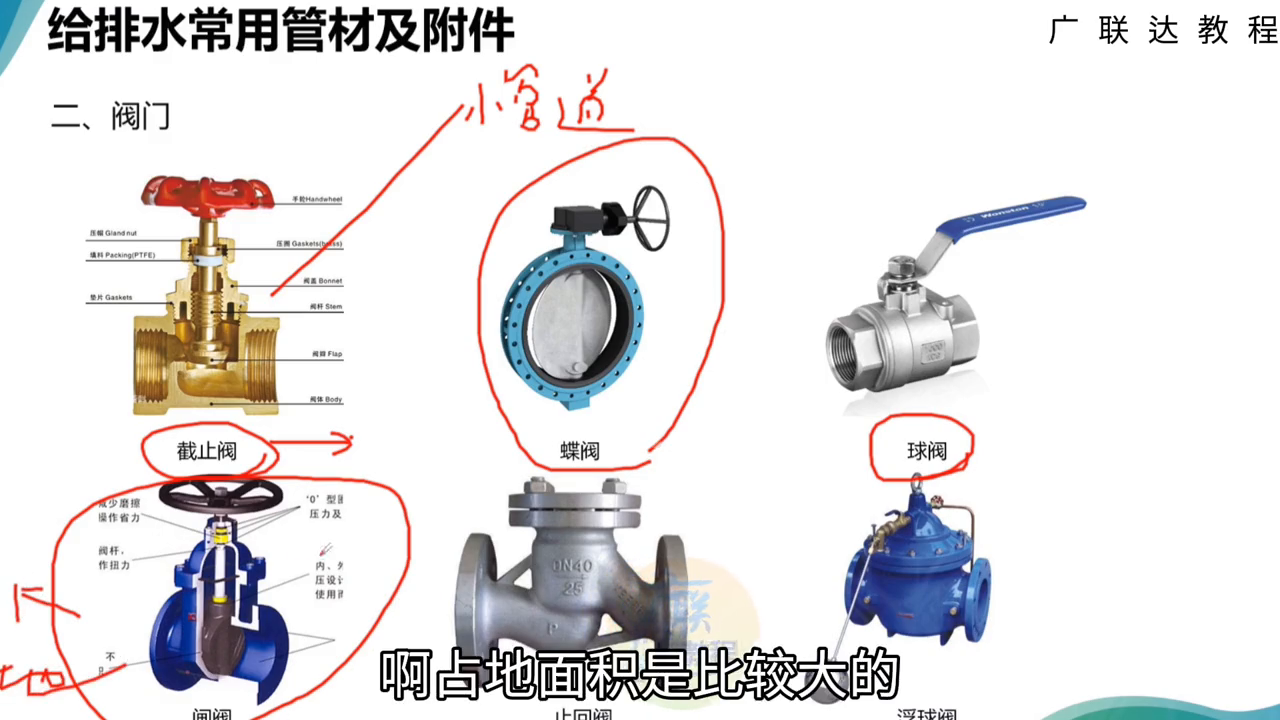

这样阀内有什么?大家其实一看这个图片就长得不一样,明显就是占地面积就比较大了。占地面积是比较大的,像叠阀就是特别窄,用的这个地方特别小,但是它其实两个作用是不同的。它是转这个之后把中间叶片内容一转,中间就能流水了,一关就不通水了。

下面闸法什么样?跟上面的截止阀其实作用差不多,它是通过升降杆升上来,旋它升上来之后下面这个板就升上去,然后发现水就可以流了。它其实也可以控制水流的大小,你可没发现闸阀不全开的时候,水流就小。指挥法顾名思义,其实也是有流向的。大家可以看到这有个箭头,水只能从这面流到这面,它是不能从,就是防止水倒流。

它一般会设在相应的设备的,比如设备水泵和水箱连接的时候,或者水泵出水的时候,防止水倒流回相应的一些水泵的设备,这样水倒灌会对设备进行损坏。下面就是浮球阀,水箱上常用的就这几种,就是常用的一些阀门。
