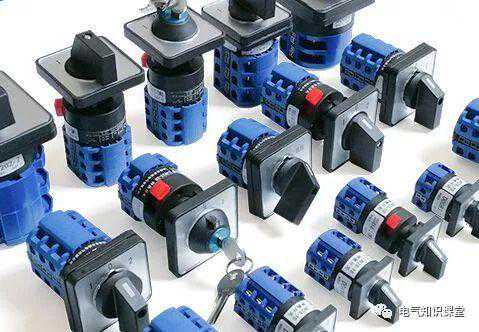

来看些转换开关的图片
下面详细讲解其作用
转换开关是一种可用于两路或两路以上电源、负载转换作用的开关电器。
其类型有多种，有电流转换开关，电压转换开关，电容转换开关等。
简单说，打到哪个档位，哪几个点接通，哪几个点断开。

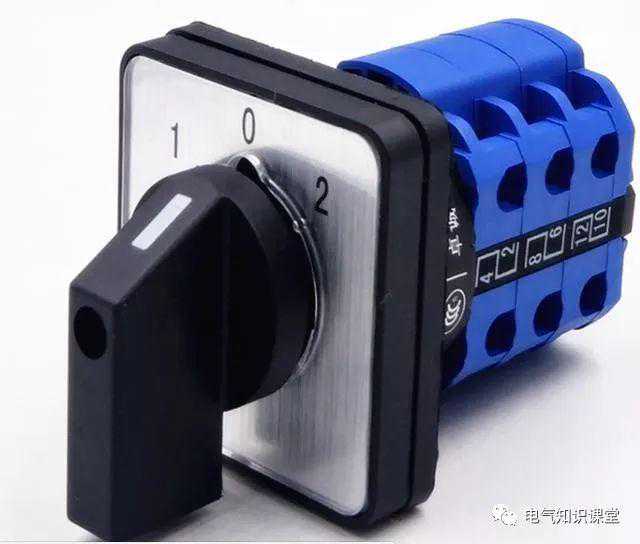

（1）详细看其正面
我们看到上面有"1""0""2"三个数字，这是其档位，我们就可以知道这个转换开关有"3"个档位（值得注意的是，这里的1,0,2并没有实质的意义，也可以定制成其他的字母，数字，文字等，比如常用的"手动""停止""自动"三个档位）
（2）详细看其侧面
我们可以看到有阿拉伯数字，这是接线端子，怎么看？数字靠近哪边，哪边就是其接线端子的编号。
例子：如下图，先看上面一排端子，从左到右是"9""5""1"号端子，下面一排也一样，从左到右是"11""7""3"。

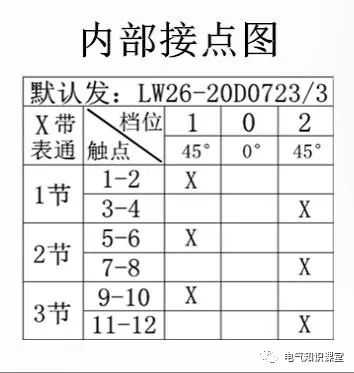

（3）看它的触头接线图
1.下图我们看到有"档位"和"触点"
"档位"即上述说的"1""0""2"
"触点"即上述说的接线端子编号
2.看图还有些"X",表示"接通"
3.例子：
当转换开关打到"1"档，我们看"1"档这一竖的"X"，"1-2"，"5-6""9-10"这几对接线端子接通，即1和2接通，5和6接通，9和10接通。
当转换开关打到"0"档，我们看"0"档这一竖的"X"，然而并没有"X"，所以打到这个档位，所有触点均断开。
当转换开关打到"2"档，我们看"2"档这一竖的"X"，"3-4"，"7-8""11-12"这几对接线端子接通，即3和4接通，7和8接通，11和12接通。
注：此接点图不是固定的，具体各厂家都有样本，甚至可以定制！这里举例最常用的。
（4）实际应用

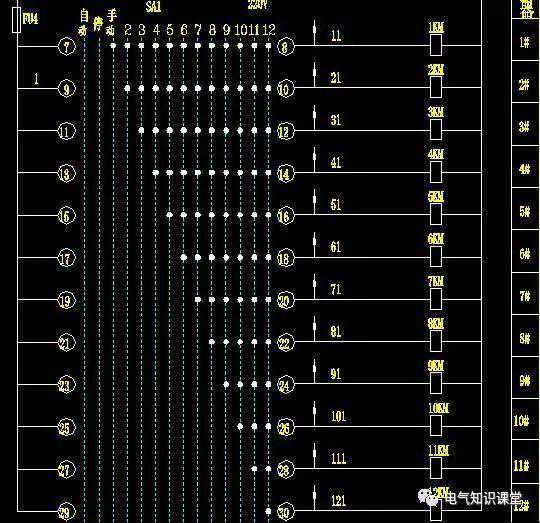

1.电容手动投切，打到不同挡位，投切电容。上面一排表示"档位"，圆圈和里面的阿拉伯数字表示接线端子，如打到"5"档，有5个"实心点"投切5组电容。
2.盘面控制和远程控制之间转换
如下图，这里原理图看“实心点”的位置！有两种控制方式，一种是盘面手动控制，即箱体上的按钮控制，一种是远程DDC控制，
当打到盘面控制时，DDC控制失效，
当打到远程控制时，盘面控制失效。
当打到中间档位，手动和远程控制均失效，因为其不接通任何点
