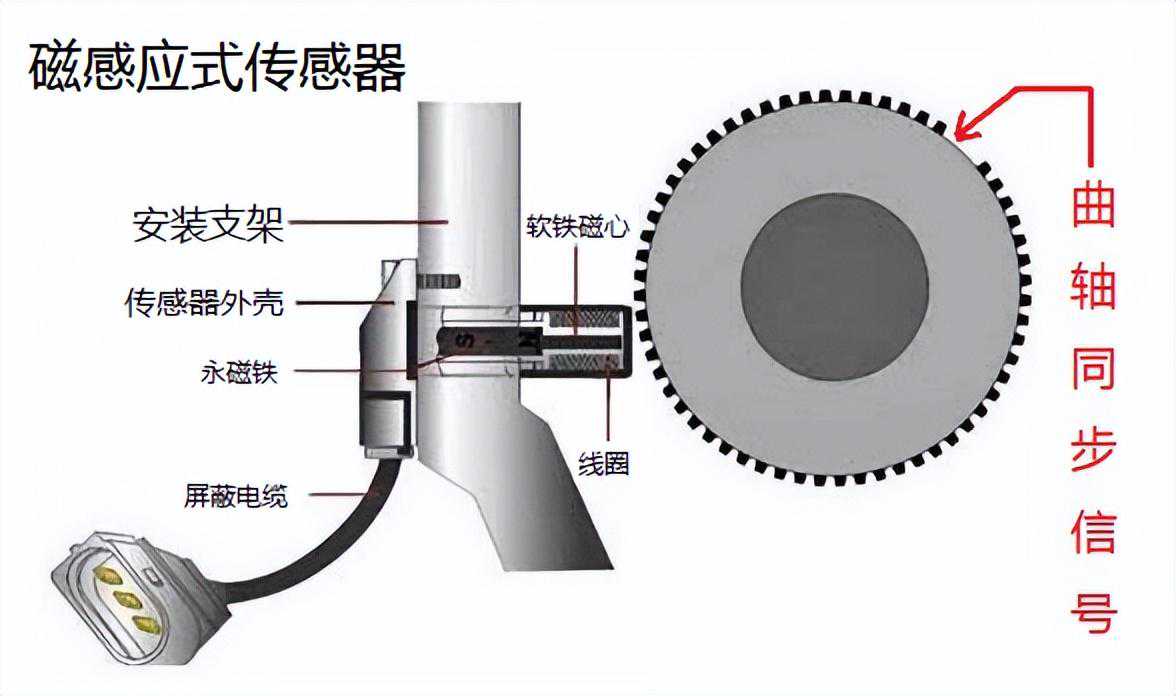

结构：

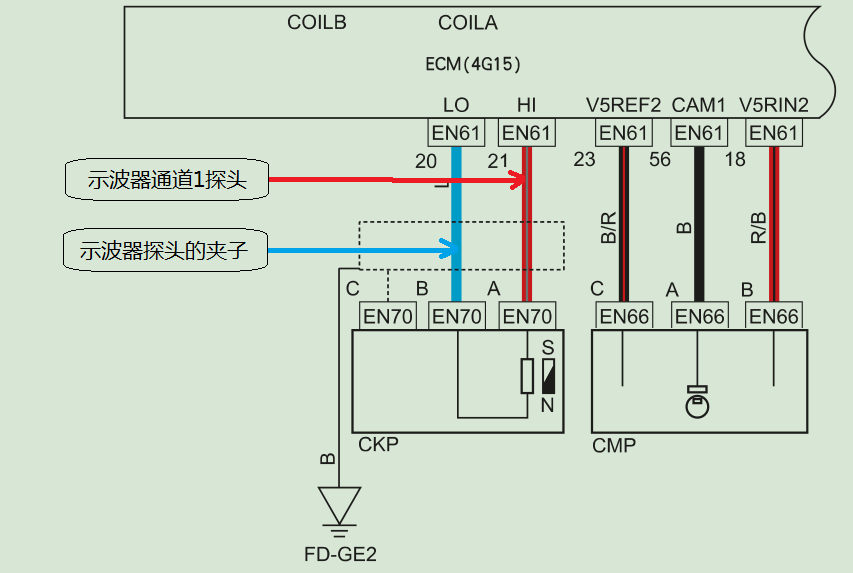

连接示意图如下：

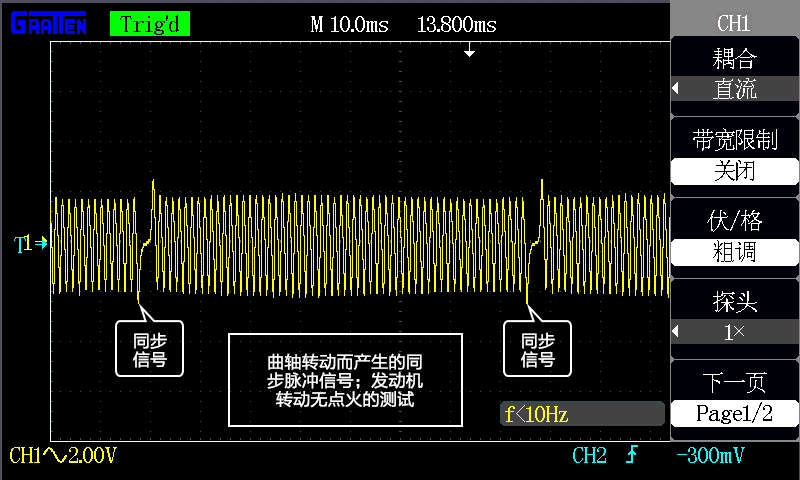

磁电式曲轴传感器波形图：
波形分析：
观察波形，上升和下降的波形是否完全对称于零线，起
动发动机时信号电压是否大于1V,由于磁电式传感器随转速
增加而波形频率也增加，所以在示波器上会显示出对应的波
形来。要判断曲轴波形是否正常首先要确认振幅、频率、形
状等，在发动机转速固定时，波形是有重复性的、有规律的。
波形的频率应与发动机转速保持同步，当触发齿轮经过
传感器时有轮齿缺失或有异物、齿圈变形等，会出现异常脉
冲，变形的脉冲，幅值不统一的脉冲。
同时请注意：由于在发动机起动时旋转速度不可能不
变，在压缩行程和进气行程之间，曲轴实际上在减速和加速，
这使得波形的频率和幅值将随转速改变而同时减少或增加。
