电容式电压互感器也称为CVT,因具有绝缘强度高、结构简单、重量轻、造价低,可兼作电力线载波通讯或线路高频保护的耦合电容等特点，被广泛应用于110kV及以上高压电力系统中。目前现场测试CVT的介质损耗因数和电容量普遍采用的是“自激法”,这种方法能准确判断设备的真实绝缘状况。
CVT组成结构及原理
CVT由电容分压器电磁单元(包括中间变压器和电抗器)和二次接线端子盒组成结构有两种：单元式结构,其分压器和电磁单元分别为一个单元，中压连线外露,这种CVT可以用正接法分别测量C1、tanδ1；C2,tanδ2整体式结构，分压器和电磁单元合装在1个瓷套内.中压连线不外露,无法使电磁单元同电容分压器两端断开,这种结构想测量C1、tanδ1；C2,tanδ2需用自激法。简单的讲CVT就是串连电容与电压互感器的结合体。利用电容串联分压的原理，从而达到可以用于高电压等级的目的。
CVT测量过程

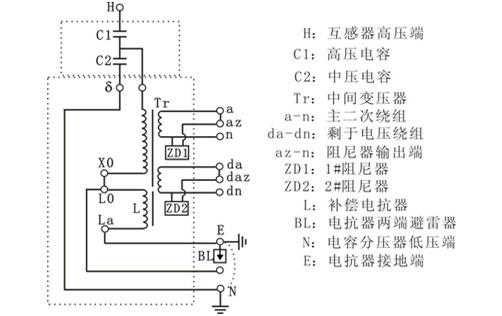

我们以DCJS-S抗干扰介损测试仪测量TYD35/-0.02H电容式电压互感器为例，其内部接线图如下：
①解开C2下端N与E间的连接线，N端子不能接地，E端子必须接地。

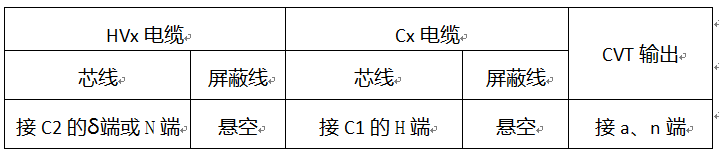

②保证仪器与试品正确连接（按下表连接）。
③接线完毕，把测量方式选择到CVT模式上，由于“δ”端绝缘水平所限，试验电压不超过3kV。
④仪器自动测试，测试完毕会自动或手动打印C1、C2的电容和介损。
注意事项
①严禁将CVT的二次绕组（a、n间；da、dn间）短接和接地，只允许通过仪器的接地端一点接地。否则无法开展测量。
②严禁将Cx线的屏蔽线、芯线短接在一起；屏蔽线必须悬空！
