熔断器的特性及其工作原理，你了解吗？一起来看看吧！

做事情需要能做，不然对于我来讲，因为我的整个这个不能叫整个吧，这十几年的工作，工作历程吧。我一直觉得是在一条直线上就是它能走的每一步，其实对我的职业发展都是有帮助的。而不是这两年做那个，那两年做那个，实际可能是它不能让你的能力持续的增长啊。

所以说我觉得最主要的我的一个观点就是天意能力。这个天意能力同样用在我们的学习上。你比如说我这个一说熔断器，一讲熔断器，那是不是，你看这么多种的熔断器我是不是每一个都要了解，没必要。

迁移能力就是，你比如说针对一个类型的保护器，那我了解了，那其他所有类型的你也应该了解。那怎么样能达到这个能力就是你要掌握熔断器的关键，你不是他的关键第一个是它用的什么场合，包括它的作用，就是它的作用，是不是它的一些关键参数，你把这个了解了解之后其实你就会发现，后面无论遇到什么注射器，你都很懂，你都很了解。

无非这个外形的差别，根据它使用的条件，根据它使用的场合，我可能设计设计不同的外形，大概就是也就是这个意思。

好，我们一说熔断器，熔断器它的组成其实都是统一的，你这个熔断器会发现不管什么熔断器，它一定有溶体，还有这种，还有这个安装容体的这个座，容体安装容体的座，后面也会给大家讲下一下。

给大家讲，它的作用就是线路和国灾保护，这个大家应该都知道，那这当中记得符号。然后熔断器的分类，你看他有插入式的插入式就啪直接插进去，螺旋式的，螺旋式就那种，就你给它拧进去那种，包括还有密封管式的，就卡上的。

其实各式各样无非就是它的，那我们讲换汤不换药，这个东西就是这么一个东西，无非就是变变形状，那为了配合他的安装配合现场使用，按按这个就换换形状，那你见了一眼，所有都知道了，只要了解了它的原理，大家可以带着这个理论去验证，反正我目前见到的所有熔断器都是这样。

·第一个它有本体，这个叫熔水管。

·第二个它有抛投，包括支撑的一个座。

·第三个就是它支撑。

·第四个就是底座。

这个支撑不一定是盖子，就是这个上的通用的方法来讲支撑不一定是管子。

掌握了这个概念之后其实以后为什么要说这个概念，因为后期当你对我们技术来讲可能有的需要请购物料，比如你的意思图上给你写了个熔断器，那你以为只请过一个熔件器就完了吗？那不是的。像熔件器要请够，那你还要考虑，因为它简单来说也是两部分。前面说了一个熔断器就是基座，如来气要清够，千万别忘了基座，还要清够。因为熔断器形状不同，还要考虑好基座怎么能和熔断器配合上，所以这是我们要考虑的。

下面就是讲不同部分。

·第一个是外壳，它的熔件可能有这个不同的材料，但是内部来讲内部一般都是有石英砂的，都是有石英砂的。因为现在接触比较多的就是限流容断器，后面会给大家讲限流容断器的概念。

给大家看一个外壳，因为大家都是都是大同小异的，这个是之前用的一个容纳器。这个陶瓷就是它的外，它外壳有磁的，刚才看的就是磁的，一般来讲因为用的线由容纳器比较多，所以磁的也多一些。

·第二个、熔断，什么叫熔断更容易理解一些，它是用不同材质的金属，制成不同形状或者不同截面的这种熔断，它可以通过不同的电流。找个图片看看流融丝，看看熔丝，其实每一节中间都有一个比较比较窄的部分，因为它不是这么一整链条的是每一节中间都给剪掉一小块，这就是电流小的时候，电流大的时候就可以熔断。

·第三部分是金属，金属出头及出头座，这个就不说了，比如对于这种两端，两侧肯定要搭接金属，很好理解两端搭接金属完了金属金属再连着支座，再连着支架，这个就很好理解两端是靠通电流的。金属触头及触头座第四个支撑原子机底座我就不多说了，这个就是专门的底座也有那种简易的，简易的其实也有，这个很好理解。

比如对于容纳器来讲，这有个金属珠珠连接完了，再有一个简单一个支撑就可以，这个比较简单，这个不是关键，大家瞅一眼就就能明白的东西，我也没需要和大家多说，如果回去有用的时候你可能看一眼就知道是怎么回事了。刚才讲的是整体的概念，这个图片是给大家讲了一个细致的概念，拿到熔断器之后只仅仅是拿到溶体，第一个就是端帽，第二个就是面糊填充。第二是磁管，第二是磁管，再往里它是填料。第四个这个就是它的导体。第五个、第五个实线上电阻。第六个就是撞击器。因为对于后面会给大家讲这个情况，对于R、N、T来讲它是用在RR器出现那块儿的，所以它有一个撞针。有个打针，比如它一般都和复合开关配合，它要把垄断之后它要把这个撞它要把开关顶跳，它是这么一个作用，所以一般的这种线轴浏览器它长得长得都是这个样子。

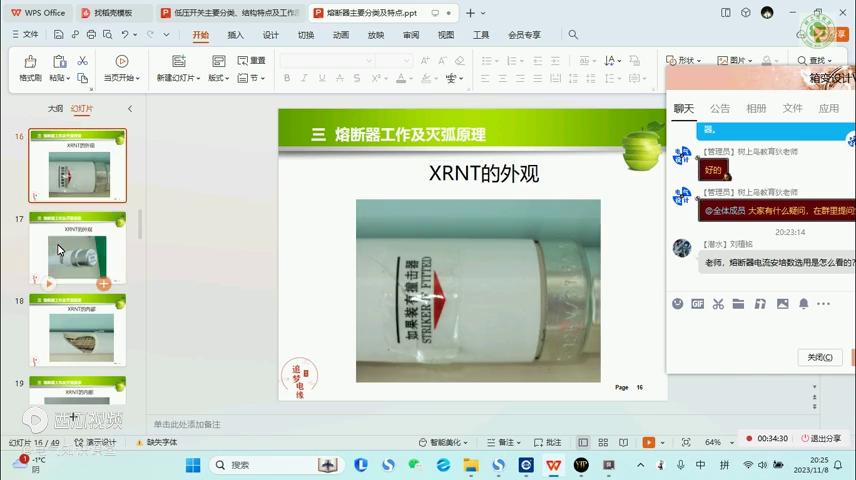

后面会给大家看图片或者在这看，这是它的整个外观。刚才我们说了像端帽瓷管面填掉了这都有，这里是端帽，这是磁管，包括这里有的写的有感应器，应该是这么一个安装说明撞撞击器的稳定性，朝向是很重要的撞撞击器在哪边，那你就按照它的要求去安装。

那你看这里是该写就写了装机器，这个是它的磁管，磁管在里面应该是石英砂，但是这石英砂应该是掏出来的。再往里就是它的融合了，黄的铜的融体，这是拆开了一个样，这是导体。容纳器是最简单也是最早产的一个保护电器，原理就很简单，通过容器产热，受热就融化吗？产热融化就切断，然后就能够保护联系设备。

一般熔断器用的场合基本上是六十千伏以下的。对我们来讲最常用的熔断器，有的时候做一个基座在地压里，可能可以单独做一个一个开关也好或者保护原件也好。因为最早之前家里用的熔断器，不基本上作为一个开关，配上一个隔离，也不能够再符合合分，但是能够在过载或者保护短路的时候能够保护。

它的工作条件在这只给大家说一点，大家一定要注意海拔，因为海拔不一样，之前给大家说过海拔不一样，安全距离要成系数，成系数的话你的熔断器的长度是要就会有变化的，所以大家一定要知道不同的。比如不同的海拔要求的断路器，尺寸不一样，那你的基座有可能也要选的不一样，就这个是要注意的，在你请购物要的时候，最大值不能超过一百一，这个就多说了。

这个是一个海拔系数，大家像在国标幺幺零二上就有，比如说不同的海拔高度应该乘以多少系数，比如说正常来讲都应该背下来，因为这个，太正常。用了就是还是之前我给大家说那个概念这种最常用那你就背下来就完了。

·比如说记忆的是一千五到两千，一千五到两千是一点零五，一千五到两千是一点零五，然后这个两千到三千的一点一八三到四千一点二六。

·然后再往下四千到五千一点一，刚才那个是一点二八，再往下是一点四，一点四六或者一点四七大概就是一个范围。

·熔断器电流的这个熔断器电流怎么看？这个熔断器电流下面稍微一等这个下面会讲到，讲到的时候这个我给大家说一说而且这个容量机电流，其实你得看这个你保护的原件具体的选，具体怎么选用，这后面会我给大家再讲一讲。原理其实刚工作原理刚才给大家说了工作原理就是正正常工作，正常工作电流较小不会熔断。

·那一旦你这个发生短路或者过载的时候电一大你这个熔丝就会熔断，然后它灭壶原理大家记住这个关键词，我们说有电流熔断了它一定要飞飞弧所以这个熔断的作用就是让你的这个飞狐逐渐熄灭，所以这个飞狐熄灭第一个是神杀的作用，第二个是石英沙的摩擦力小，再一个是石英沙的冷却，再一个就是气体压力作用，说这些作用会让它快速熄灭所以说限流式的容纳器的灭火能力强。

·然后这几个图片因为刚才也给大家都展示了，这里我就我就不多说了，大家可以结合着实物去去看一下了解一下。然后说我们这个箱体，这个箱体一般来讲它采用这种高熔点，你说铜了或者银了它的纯度要求也是比较高的，但是它的缺点就是熔点高，然后在过电流分段的时候可能会让整个路由器这种达不到就达到不能承受的这个程度。

但是现在随着发展他肯定是做的越来越精细了，完了也能够把这个化解能够很好的配合整个温度，配合整个物料。所以说包括现在这个随着我们工业的发展，其实有好多种材料可以作为溶体，而且成本成本也是在逐步降低的。

这端帽这图片也是就不多说了。让我们再看一看他各部分的作用，这个就是石英沙跟沙子似的很细，刚才也给大家说了它的作用主要就是灭弧，一个是通过你看它很细，所以它之间的缝隙很小很绿灭弧，再有它的这个降温的作用。两个特点能够让它灭弧，当然这里再给大家说一下它这个神沙它是经过精选的投入处理的来保证它的致密性，为什么要保证致密性也说了，致密性是你面糊的关键，所以说它填充的时候上个专门的设备，这对我们用户，对我们这个固定固定的是熔断器，这个固定位置一旦出来就会有一个类似于开关的东西，这个东西一撞开关那个装置，它或者其它开关它就会动。这就是这个熔断器的容纳器，它和复合开关配合一个原理，分类就给大家简单说一下。

第一个肯定是根据使用电压可以分成高压和低压。然后根据保护对象，比如说刚才说的熔断器，它是保护变压器的，包括我们有保护电压互感器的，乙肝疫苗还有保护电容器的，乙肝疫苗其实它们选选的值可能都不一样，你得根据变压器的容量去算，一般默认是。

这里给大家说一说保护熔断器的，一般都根据熔断器容量算出额定电流之后，你说熔断器容量比较小的时候，你说小于一百千瓦也乘上二到三的系数，你说小于一百千瓦那就成了五到二的系数，这是浏览器。

至于保护电压互感器，保护电压互感器可能就是你说，一般来讲默认的是零点五安全，标准它也有大早最早之前零点二后来，现在大家可能用零点五的比较多，它是这么一个概念，那你保护电容器可能又是一个不同的要求，这里有概念是给大家讲限流容纳器，它的原理因为限流容纳器还是挺常听到的，尤其对高压来讲。

高压来讲不管是熔断器，还是x，还是x，这个x就是线头的意思，所以你要知道我们用的高压，对于乘客来讲其实用现成的用的挺多的。

怎么是区分它限流？它的概念就是熔垫融化以后的电流没有达到最大值的时候，你就把它这个电流开始降低，这种断气是限流。你要不限流就是溶解融化以后，它电流不但没有减小而且还继续增大。这种什么不限流、暖气、不限流，反正对我来讲其实我都还没用过，我一直用都是限流的，而且限流的。

还有一个特点，刚才说的石英莎就是它的特点之一，石英莎包括外面是瓷的，这都是它的特点之一。再就是那一个最近应该是很少用后备容耐器这个词，尤其在一五年前后。那几年其实经常用后边容量器这个词，尤其在在美变上，它是两极症容量器保护，第一个熔断器是专门用来过载电流的，你看，这种就只是一般用途的熔断器，它专门用来承受过载电流，大于过载电流一点六到二倍是吧，但是我们说了你这个一个回路里不但要这个和分过载，还要和分短路。这个就是短路点，所以说就两个容断器，第一个是和分过程，那第二个就是和分这，就分和这个短路，这就是后备用电器，你看后备用电器，所以说他的这个电流，他要承受更多倍数的电流。
