气动流量调节阀介绍（图文完整版）
一、概述

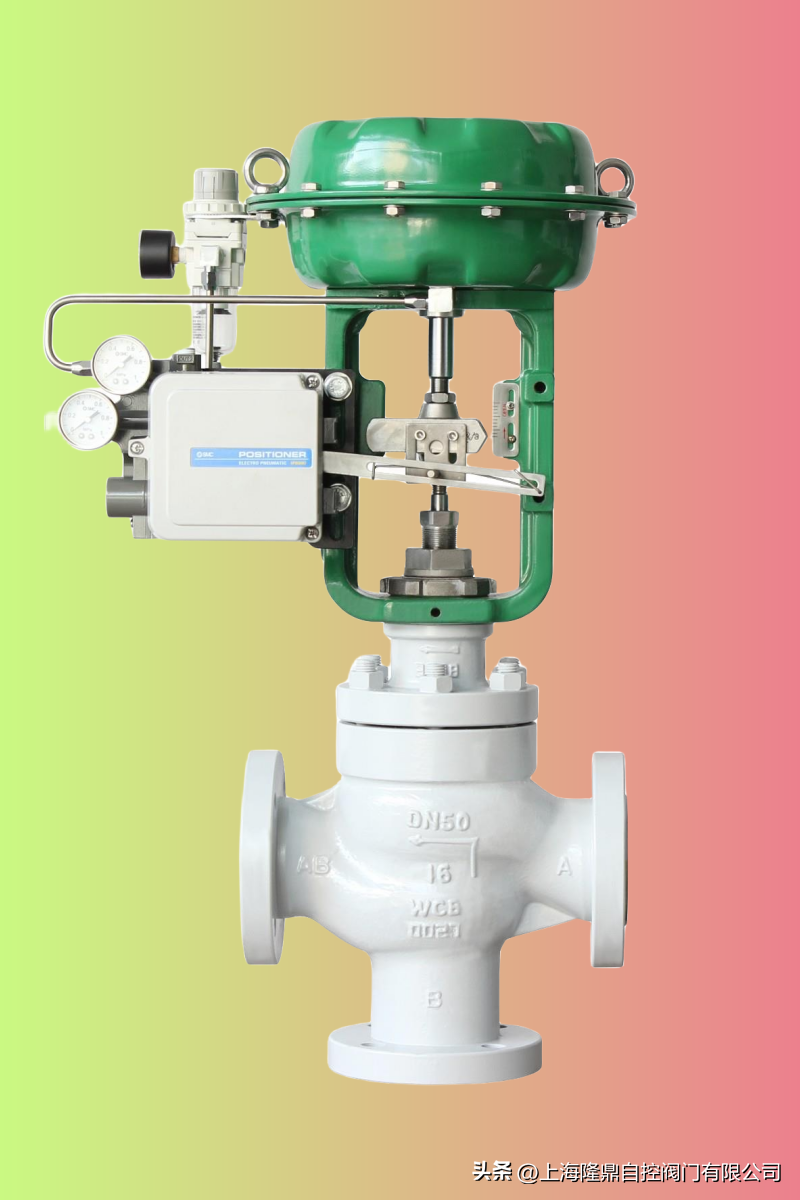

气动流量调节阀是一种常见的工业自动化控制设备，主要用于调节管道中介质的流量。它由气动执行机构和调节阀两部分组成，通过接收控制器输出的信号，驱动阀板进行开关或调节操作，从而达到控制流量的目的。气动流量调节阀具有结构简单、调节精度高、稳定性好等优点，广泛应用于化工、石油、电力、轻工等领域。
二、工作原理
气动流量调节阀的工作原理基于流体力学原理和气动控制原理。在气动执行机构的作用下，调节阀的阀板会上下移动，改变调节阀的流通截面积，从而达到调节流量的效果。气动执行机构一般由压缩空气驱动，通过薄膜室或活塞室的压力变化，使执行机构产生位移，进而驱动调节阀的阀板运动。
三、分类与特点
1.笼式调节阀：笼式调节阀是一种常见的气动流量调节阀，其阀座和阀板呈圆筒形，阀板在筒形通道内作上下移动，改变流通截面积。笼式调节阀具有结构简单、稳定性好、调节性能优良等特点，适用于各种气体、蒸汽和液体等介质的流量调节。
2.套筒式调节阀：套筒式调节阀是一种高性能的气动流量调节阀，其阀板和阀座之间的流通截面积可进行无级调节。套筒式调节阀具有流通能力大、调节范围广、抗堵塞性能强等特点，适用于大流量、高粘度、含有杂质或颗粒物的介质流量调节。
3.角式调节阀：角式调节阀是一种特殊形式的气动流量调节阀，其进出口成直角布置，适用于垂直管道的流量调节。角式调节阀具有重量轻、体积小、安装方便等特点，广泛应用于化工、石油等领域的管道控制。
4.直通式调节阀：直通式调节阀是一种单座式的气动流量调节阀，其进出口通道呈直线形。直通式调节阀具有结构简单、动作灵敏、易于维护等特点，适用于对流体阻力要求不高、需要快速响应的场合。
四、应用范围
气动流量调节阀广泛应用于各种工业领域中需要进行流量控制的场合，如化工生产线的反应釜进料流量控制、热力管网的供热流量控制、水处理系统的液体流量控制等。通过选择适合应用场景的气动流量调节阀，可以有效提高生产效率、降低能耗、保证工艺过程的稳定性和安全性。
五、选型与使用
在选择和使用气动流量调节阀时，需要考虑以下因素：
1.介质特性：根据实际应用中管道中介质的物理和化学性质（如温度、压力、粘度、腐蚀性等），选择适合的材质和结构的气动流量调节阀。
2.流量特性：根据工艺要求和流量控制精度，选择具有合适流量特性的气动流量调节阀。例如，对于需要快速响应的场合可选用直通式调节阀，对于需要大流通能力的场合可选用套筒式调节阀。
3.控制信号：根据控制系统要求选择合适的控制信号类型和规格，以保证调节阀能够准确接收并执行控制器的指令。
4.安装环境：考虑气动流量调节阀的安装位置和空间要求，以及管道系统的布局和支撑情况，以确保调节阀能够正常工作并降低故障率。
5.维护保养：在使用过程中定期对气动流量调节阀进行维护保养，包括清洗、润滑和检查等，以保证其长期稳定运行并延长使用寿命。
总之，气动流量调节阀作为一种重要的工业自动化控制设备，具有广泛的应用前景。了解气动流量调节阀的工作原理、分类与特点以及选型与使用等方面的知识，有助于在实际应用中选择合适的气动流量调节阀，实现精确控制流量的目标。
