温控仪接线，25°CC停止，手把手教学小白一看就懂。

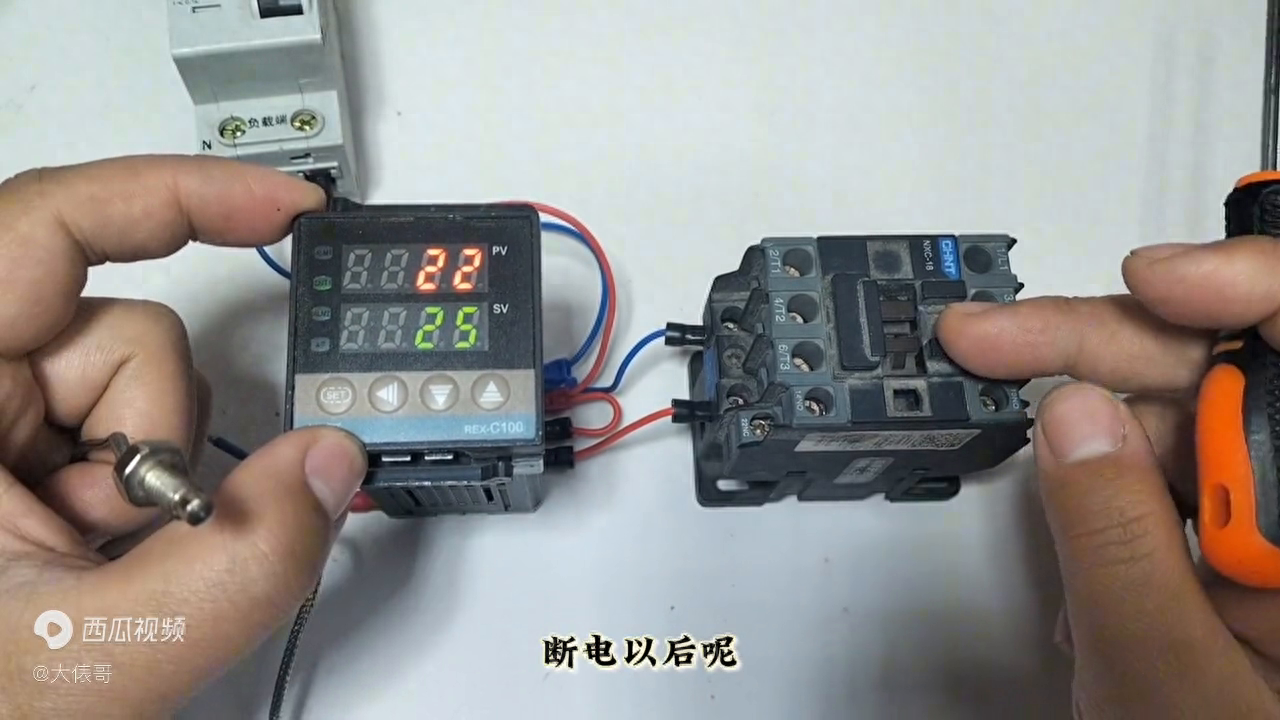

朋友们大家好，我是大俵哥。来看一下温控仪怎么接线。温控仪用的还是比较多的，先通电看一下。通电以后接触器就吸合了，这个是两线的热电偶。看一下这两个温度，底部的绿色的SV，绿色的25度是我设定的温度，到达这个温度以后接触器会停止。
断电以后接触器上面接的是加热管，让加热管也停止加热。上面显示的红色的PV，这个温度是实际的温度。这个是温度传感器，现在给它捏住，给它加一下热，看一下实际温度在上升。到达温度以后接触器断电，接触器失电停止加热。
现在接了一点凉水，把温度给它降下来，放到里面看一下温度。给它降下来，降下来以后接触器会再次吸合，再次加热。温度达到25度以后又会停止，这个电路还是非常实用的。
简单的看一下接线，把线圈这边先给它拆掉，主要是看一下温控以上的接线。电源这边也给它拆掉，看一下它上面有一个自带的接线图。
·一和二接电源，接的是220伏的电源，也就是这两根线，红色的是火线，蓝色的是零线。零线上又分出来一条线，接的是接触器的线圈A1。
·3、4、5是一组继电器输出，算是一个常开点。3和4是一个常开点，这个电路就是用的常开点，继电器输出是无源的，所以2和3短接，给它接一个电源。2和3是短接在一起的。
·从4出来接的是交流接触器的线圈A2，左边的线就接完了，常闭点没有用。这边常闭点，主要是接了一个两线的热电偶，一个红色的线，一个蓝色的线，接线的时候一定要注意。看一下接线图上9和10这两个点，10前面有一个加号，也就说10接正极，9接负极，10接红色，9接蓝色，这个线千万不要接错了。
好的，谢谢大家的收看。
