Controls高压岩石三轴仪ADVANTEST9ROCK在甘肃煤田地质研究所成交。该系统能够对不同种类的岩石开展单轴和三轴试验,测定岩石在单轴或三轴状态下的强度、变形、应力-应变特性;可以实现荷载、位移和应变控制;也可以进行应力路径试验,能够自动进行多级破坏三轴试验,可以从单个试样上获取整个破坏过程。还可以对岩石开展三轴渗透测试,测量岩石的渗透系数。

系统关键参数
★高刚度荷载框架:承载能力不低于4000kN,水平净空不低于400mm,垂直净空不低于500mm;
★压力室耐压能力70MPa,预留水压加载接头或部件,便于进行岩石渗透测试;
符合标准:ASTMD7012|ASTMD2664|ASTMD2938|ASTMD3148|ASTMD5407|EN14580|EN1926|ISRM
优势
先进的测试系统,适用于不同强度的材料,从较软的砂岩到高强度的大理岩
可以测定单轴或三轴条件下岩石的弹性模量、泊松比和强度特性
在三轴试验中可以自动控制围压和轴向荷载
能够自动进行多级破坏三轴试验(应力路径模式),可以从单个试样上获取整个破坏过程,包括峰后应变软化阶段
也可以对混凝土、纤维混凝土和喷射混凝土试样进行荷载、应力、位移和应变控制下的测试(带有相关选项和配件)
完全可编程的测试程序,包括围压和轴向荷载及其联合施加
集成数据采集和结果处理,包括破坏包络线的绘制
非常灵活的系统,特别适用于科研
系统构成
ADVANTESTROCK
-伺服液压控制器用于按照相关标准施加轴向荷载。包括一个用于三轴试验的专用软件,该软件可以控制SERCOMPROCK,并且能够自动获取试样破坏的包络线。
-ADVANTESTROCK能够进行加卸载,也可以对混凝土、纤维混凝土和喷射混凝土试样进行荷载、应力、位移和应变控制下的测试(带有相关选项和配件)。
SERCOMPROCK
-伺服液压控制器用于将围压施加到胡克压力室中(仅三轴中使用)。它作为一个远程控制装置运行,完全通过AdvantestRock软件进行控制。
-包含4个额外的通道用于安装应变/位移传感器
测试软件:
-ADVANTESTROCK和SERCOMPROCK都连接到PC进行数据采集和结果处理。
-所有测试信息和读数总是可显示在PC屏幕上:
-轴向荷载和试样强度
-围压
-通过应变片或外置位移传感器测量的变形
增加额外的外部传感器获取荷载/应变/位移读数,可能对研究有用。
高刚度荷载架
-可以从众多CONTROLS产品中选择,符合试样尺寸及预期的强度。
-由于通常岩石试样具有高强度和脆性,因此推荐采用高刚度加载框架(加载能力4000kN或5000kN)。
胡克压力室
不同的压力室需要根据试样尺寸来选择:从EX型(直径21.46mm)到HQ型(用于直接63.5mm的岩芯)。

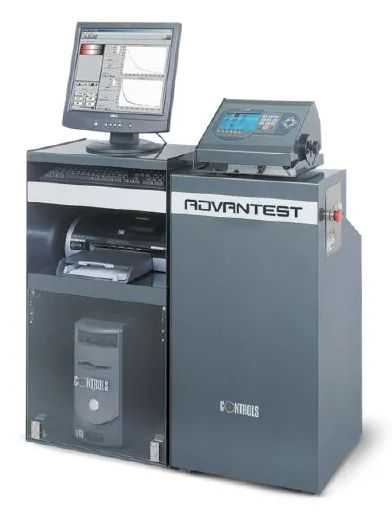

ADVANTESTROCK控制台50-C9842/RCK和86-D2999PC机柜

胡克压力室45-D0566支持设备型号:45-D0556/H

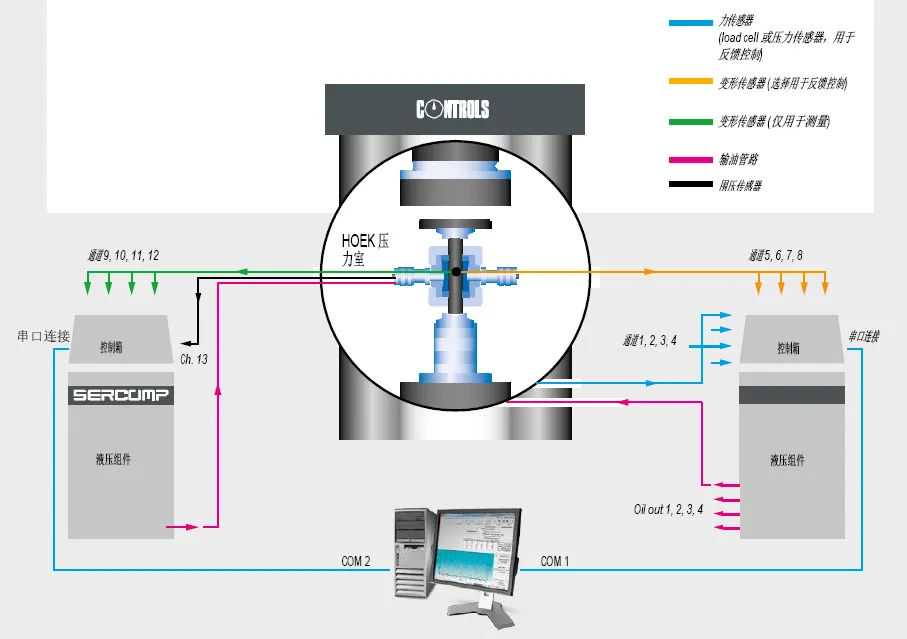

岩石三轴测试系统布局

技术参数
ADVANTEST9ROCK
液压组件
•最大工作压力:700bar
•最大油输送:低压下2升/min,高压时0.7升/min
•4个液压接头,用于连接到加载框架
•通过伺服控制比例阀控制流量
•油冷却系统,带有强制通风功能
•4电控开关阀
硬件和机上软件
最大分辨率:1/524,000分度
8个输入通道:
-4个用于力传感器(力传感器或压力传感器)
-4个用于位移传感器(位移计,LVDT传感器或类似的)和变形传感器(引伸计、应变片)
-调节器的电气特性:
-激励电压:从0.5到10V直流,通过软件选择
-单端/多端输入
-输入信号从-2.5到+2.5V直流
-通过软件调零和增益
所有通道同步数据采集
8个模拟输出,对应每个通道,用于可能使用的外部数据采集系统
可以控制的参数:
-力/特定力
-位移
-应变
-自动诊断系统,包括油位和滤油器堵塞
-320x240像素显示
-储存多个标定曲线,用于随时连接到不同的传感器
-低频动态测试:最大频率0.1Hz(取决于波形)
物理性能参数:
额定功率:750W
电压:230V,50Hz,1phor230V,60Hz,ph或110V,60Hz,1ph
尺寸(长x宽x高):470x410x1000mm
大概重量:120kg,不包括PC和打印机
SERCOMP7ROCK
最大工作压力:700bar
最大油输送:0.7升/min
通过伺服比例阀进行流量控制
4个额外的通道用于位移/应变传感器
额定功率:750W
外观尺寸(长x宽x高):470x410x1000mm
大约重量:120kg
PC和控制软件
-最新一代PC和打印机,可以远程控制整个系统。图形显示和数据包含多种绘图模式,如3个不同的变形对时间的曲线
-用户能够设置执行试验和阶段顺序/循环
-打印测试报告
-允许测试过程中实时修改测试参数,包括主动控制通道
-语言选择:英语、法语、西班牙语、意大利语,加上用户创建的其他语言
试样安装

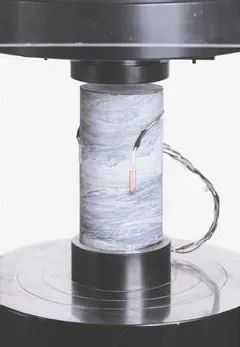

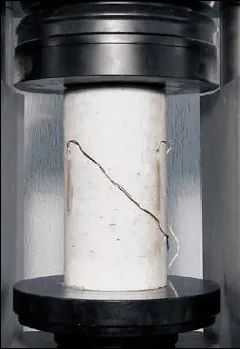

使用表面安装应变片的方式确定弹性模量

试样安装了55-C0222/F应变计
测试曲线

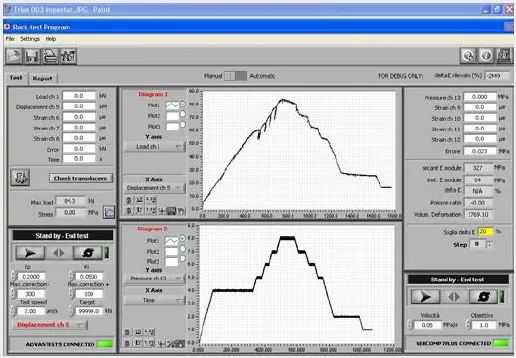

岩石应力路径三轴试验截图(力vs位移和围压vs时间曲线)

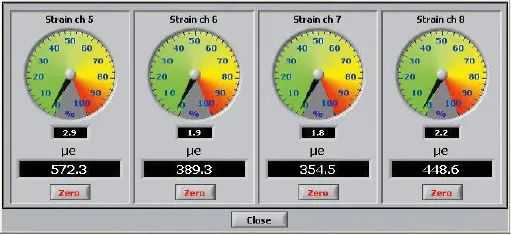

虚拟仪表显示传感器相对于满量程的实际读数百分比。它对于传感器定位是一个非常好的工具

ADVANTEST软件,采用应变位移控制试验的主界面截图

ADVANTEST软件(在挠度率控制下,对纤维钢筋混凝土梁进行了弯曲试验)
