过电流、欠电流继电器定义
过电流继电器的定义是：过流继电器分为感应电磁式和集成电路型，具有定时限、反时限的特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统的安全。
欠电流继电器定义是：当通过继电器的电流减小到低于其整定值时就动作的继电器，称为欠电流继电器。当检测的电流大于欠电流设定值时，欠电流输出继电器吸合，否则输出继电器释放。欠电流设定值通过面板按键设置，设置范围为测量范围，控制精度高。面板有欠电流指示灯，内部有报警蜂鸣器。
过电流、欠电流继电器的工作原理
过电流继电器的工作原理
电磁式过流继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，则在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。在20%～40%的动作电流整定值下，圆盘开始旋转。此时由于扇齿与蜗杆没有咬合，故继电器不动作。
当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的反作用力矩框架转动，使扇齿与蜗杆咬合，扇齿上升。此时继电器的动铁在扇齿顶杆的推动下，使导磁铁右边气隙减少，左边气隙增大，因而动铁被导磁铁吸合，使继电器触点动作。当继电器线圈中的电流为整定值时，感应元件的动作时限与电流的平方成反比。随着电流的增加，导磁体饱和，动作时限逐渐趋于定值。
当线圈中的电流大到某一电流倍数时，电磁元件瞬时动作，因而继电器的动作时限具有有限反延时的特性。继电器具有若干抽头，用以调整感应元件与电磁元件的动作电流。另外用倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌。用手旋转返回机构，可使信号牌返回，并不需取下外壳。

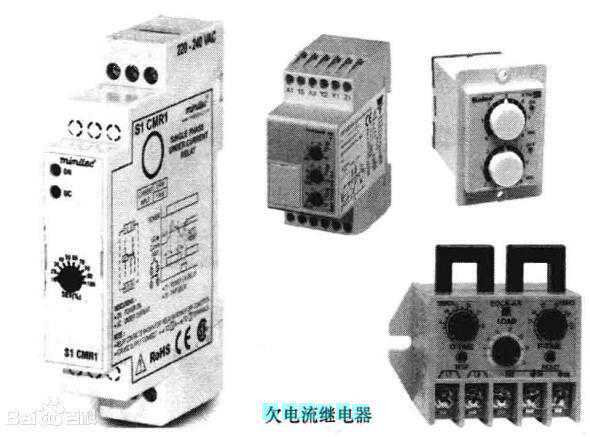

欠电流继电器的工作原理
在电路正常工作时，欠电流继电器的衔铁与铁芯始终是吸合的。只有当电流降至低于整定值时，欠电流继电器释放，发出信号，从而改变电路的状态。欠电流继电器的吸引电流一般为线圈额定电流的0．3～o．65倍，释放电流为额定电流的0．1～o．2倍。

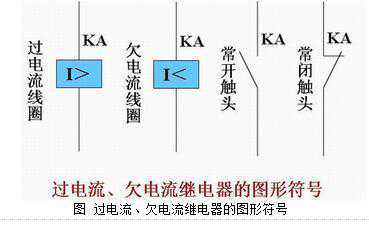

过电流、欠电流继电器的图形符号
根据线圈中电流的大小而接通和断开电路的继电器称为电流继电器。使用时电流继电器的线圈与负载串联，其线圈的匝数少而线径粗。常用的有欠电流继电器和过电流继电器两种。
欠电流继电器：电路正常工作时，欠电流继电器吸合，当电路电流减小到某一整定值以下时（10％～20％IN），欠电流继电器释放，对电路实现欠电流保护。
过电流继电器：电路正常工作时，过电流继电器不动作，当电路电流超过某一整定值时（一般为110％～400％IN），过电流继电器吸合，对电路实现过电流保护。
过电流、欠电流继电器是如何工作的
过电流继电器和欠电流继电器，在正常电流下都是工作的嘛？
1、过电流继电器在正常电流下都不工作，或者说，正常时，衔铁是释放的。这样做可以延长继电器的使用寿命，还可节约控制用电。因此继电器处于保护状态的时间相对于正常工作时间很短。
2、上述方式是所有保护类继电器希望采取的方式，但是欠电流继电器不能设计成这样，因为电流很小或没有时，继电器只能释放衔铁，而无法吸住衔铁。
上面我们了解了，正常电流时的继电器的特点！那么过电流继电器和欠电流继电器的工作特点又是什么？
1、过电流继电器，用于过电流保护，当电流达到设定值时吸合。
2、欠电流继电器，一般用于直流电动机磁场的弱磁场保护，以防电动机超速，正常工作是吸合的，当电流小于设定值时释放。
过电流继电器与欠电流继电器的区别
过电流继电器，用于过电流保护，当电流达到设定值时吸合。
欠电流继电器，一般用于直流电动机磁场的弱磁场保护，以防电动机超速，正常工作是吸合的，当电流小于设定值时释放。
